Instrukcja Naprawy Ładowarek Teleskopowych JCB 535

Informacje Ogólne i Prawa Autorskie

Wszelkie prawa zastrzeżone. Niniejsza publikacja została wydana przez JCB Technical Publications, JCB Aftermarket Training, Woodseat, Rocester, Staffordshire, ST14 5BW, Anglia.

Niniejsza instrukcja zawiera tematy odnoszące się do niektórych lub wszystkich maszyn JCB Loadall z grupy 5A. Istnieją różne warianty maszyn w ramach tej samej nazwy modelu, wynikające z wymagań klienta lub zmian specyfikacji maszyny po pewnym czasie. Należy zapoznać się z tabelami zastosowań, aby sprawdzić, które tematy odnoszą się do konkretnych modeli i wariantów maszyn.

Ważne: Nazwy modeli maszyn NIE są wymienione w tematach. Upewnij się, że niniejsza instrukcja dotyczy właściwego modelu maszyny. Ręczna wymiana może być konieczna, gdy wymagania klienta się zmieniają, lub gdy specyfikacja maszyny zmienia się po pewnym czasie. Upewnij się, że instrukcja jest odpowiednia dla danego modelu maszyny.

Przed przystąpieniem do jakichkolwiek procedur serwisowych, najpierw dokładnie zapoznaj się z Instrukcją Operatora. Należy utrzymywać ją w czystości i dobrym stanie.

Struktura i Zakres Instrukcji

Niniejsza instrukcja ma za zadanie szczegółowo opisać procedury naprawcze i serwisowe. Obejmuje takie sekcje jak:

• Wprowadzenie
• Zdrowie i Bezpieczeństwo
• Dane Techniczne
• Identyfikacja Komponentów
• Obsługa
• Schemat
• Diagnostyka Usterek (Fault-Finding)
• Spuszczanie i Napełnianie
• Czyszczenie
• Kontrola (Ciśnienia)
• Demontaż i Montaż
• Przechowywanie i Ponowne Uruchomienie

Sekcje zawierają tematy, opisy, procedury rozwiązywania problemów i testowania, które odnoszą się do różnych wariantów maszyn. Każdy temat zawiera również tabelę Tematy Powiązane, która wymienia wszystkie tematy zawierające powiązane dane.

Tabele w instrukcji przedstawiają inne tematy w niniejszej instrukcji zawierające informacje powiązane z danym zagadnieniem, co pomoże w ukończeniu procedur. Niektóre maszyny mają różne systemy i urządzenia. Tabele mogą również zawierać tematy w innej instrukcji, zawierające informacje związane z danym zagadnieniem, co pomoże znaleźć prawidłowe informacje.

Kody Schematów i Identyfikacja

• Kody schematów hydraulicznych
• Kody urządzeń elektrycznych
• Tabliczka identyfikacyjna maszyny
• Tabliczki identyfikacyjne komponentów

Niniejszy temat zawiera informacje na temat identyfikacji maszyny. Upewnij się, że zawsze używasz prawidłowych informacji. Niektóre maszyny mają różne systemy i urządzenia.

Typy Łączników i Złączy

• Złącza ocynkowane i z powłoką Dacromet
• Połączenia hydrauliczne
• Adaptory hydrauliczne typu "Pozycyjnego"

Narzędzia i Materiały Eksploatacyjne

• Lista numeryczna narzędzi
• Odnośnik do szczegółów narzędzi
• Nakrętki nitowe
• Zestaw młotka ślizgowego
• Uszczelniacze i środki mocujące

Paliwa i Specyfikacje

• Paliwa dopuszczalne i niedopuszczalne
• Specyfikacje

Pełne Ciśnienie: Ciśnienie generowane podczas działania usługi.

Wskazówki Dotyczące Bezpieczeństwa

Przed przystąpieniem do jakichkolwiek prac serwisowych lub naprawczych, należy zawsze zapoznać się z sekcją dotyczącą bezpieczeństwa.

• OSTRZEŻENIE! Gorące Powierzchnie: Dotykanie gorących powierzchni może spowodować oparzenia skóry. Nie dotykać silnika, gdy był uruchomiony.
• OSTRZEŻENIE! Czyszczenie Wysokociśnieniowe: Pasek może zostać uszkodzony przez system czyszczenia wysokociśnieniowego.
• OSTRZEŻENIE! Konserwacja Silnika: Aby przeprowadzić konserwację silnika, należy upewnić się, że olej w misce olejowej znajduje się na prawidłowym poziomie. Jeśli poziom oleju jest zbyt wysoki, nadmiar należy spuścić do prawidłowego poziomu.
• OSTRZEŻENIE! Praca w Komorze Silnika: Przed rozpoczęciem pracy w komorze silnika upewnij się, że silnik jest bezpieczny.
• OSTRZEŻENIE! Zagrożenia Zdrowotne: Szkodliwe zanieczyszczenia mogą uszkodzić ciebie.
• OSTRZEŻENIE! Wysokie Ciśnienie Paliwa: Nie używaj systemu zasilania paliwem przy uruchomionym silniku. Może to spowodować wysokie ciśnienie paliwa.
• OSTRZEŻENIE! Utylizacja Odpadów: Zużyte płyny i oleje silnikowe muszą być utylizowane zgodnie z lokalnymi przepisami.
• UWAGA! Ciężkie Komponenty: Ten komponent jest ciężki. Do jego demontażu lub montażu mogą być wymagane dwie osoby.

Opis Zespołu Silnika

Silnik jest uruchamiany za pomocą elektrycznego rozrusznika, który zazębia się z kołem zamachowym silnika. Wałek rozrządu jest napędzany za pośrednictwem kół zębatych. Silnik spalinowy działa w cyklu czterosuwowym. Pompa wtryskowa jest napędzana za pośrednictwem kół zębatych.

W przypadku silnika z zapłonem samoczynnym (C.I.), wałek rozrządu jest napędzany za pośrednictwem kół zębatych. Silnik spalinowy działa w cyklu czterosuwowym. Paliwo jest dostarczane przez sterowany elektronicznie system wtrysku Common Rail. Powietrze wlotowe przechodzi przez kolektor wlotowy, a gazy wydechowe są usuwane przez kolektor wydechowy. Wałek rozrządu napędzany jest przez wał korbowy za pośrednictwem kół zębatych.

Silnik jest uruchamiany za pomocą elektrycznego rozrusznika, który zazębia się z kołem zamachowym silnika. Wałek rozrządu jest napędzany za pośrednictwem kół zębatych. Silnik spalinowy działa w cyklu czterosuwowym.

Widoki Zespołu Silnika

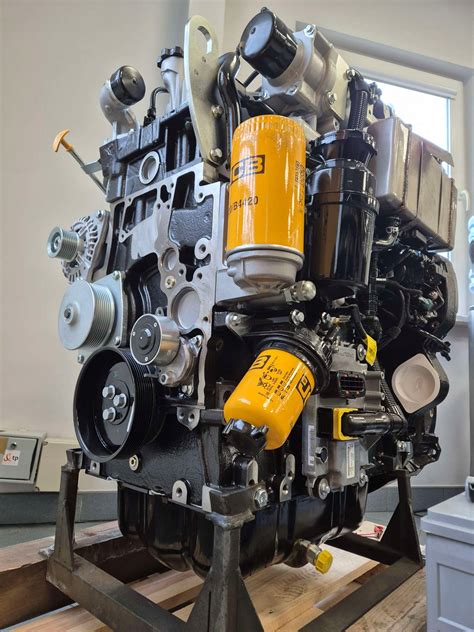

• Widok z prawej strony: Jest to typowy widok zespołu silnika z prawej strony.
• Widok z tylnej lewej strony: Jest to typowy widok zespołu silnika z tylnej lewej strony.

Procedury Serwisowe Silnika (Przykłady)

Przygotowanie do Prac Serwisowych

Ta procedura wymaga części serwisowych. Upewnij się, że silnik jest bezpieczny do pracy.

UWAGA! Ciężki Komponent: Ten komponent jest ciężki. Do demontażu wału korbowego wymagany jest montaż.

Demontaż Wału Korbowego i Płyty Podstawy

1. Odkręć śruby w odwrotnej kolejności, zaczynając od śruby 10.
2. Nie wolno ponownie używać uszczelniacza.
3. Zainstaluj cztery tymczasowe śruby do podnoszenia.
4. Oddziel płytę podstawy od skrzyni korbowej (jeśli konieczne jest oddzielenie ręczne, wymagane będą dwie osoby).
5. Procedura demontażu.

Montaż Wału Korbowego i Płyty Podstawy

Po połączeniu uszczelniacz natychmiast zacznie twardnieć. Upewnij się, że wszystkie niezbędne narzędzia, śruby itp. są dostępne przed montażem komponentów. Nie obracaj wału korbowego po nałożeniu uszczelniacza.

1. Upewnij się, że wszystkie niezbędne narzędzia, śruby itp. są dostępne przed montażem komponentów.
2. Oczyść boczne powierzchnie dolnych panewek łożyskowych.
3. Zainstaluj dolne panewki łożyskowe w płycie podstawy.
4. Nałóż koralik uszczelniacza na skrzynię korbową, a NIE na płytę podstawy.
5. Zainstaluj cztery śruby mocujące w pozycji Y.
6. Uważaj, aby nie rozmazać uszczelniacza.
7. Zainstaluj panewki łożyskowe w pozycji w skrzyni korbowej.
8. UWAGA! Ciężki Komponent: Płyta podstawy jest ciężka.
9. Ostrożnie opuść płytę podstawy na skrzynię korbową. Dokręć śruby 1-10.
10. Zainstaluj śruby obwodowe płyty podstawy.
11. Dokręć śruby (w sekwencji 1-10) dla ostatecznego momentu obrotowego. Dokręć ręcznie.

Układ Smarowania

Smarowanie odbywa się do każdego z głównych łożysk oraz do każdego z łożysk korbowych. Elementy są smarowane rozbryzgowo.

1. Sprawdź, czy dysze chłodzące tłoki typu J-jet są czyste.
2. Wkręć śruby.

Wymiana i Kontrola Komponentów

1. Upewnij się, że wszystkie części zostaną wymienione.
2. Sprawdź uszkodzenia i nadmierne zużycie.
3. Upewnij się, że zainstalowano prawidłowe dysze.
4. Sprawdź siodełka łożysk skrzyni korbowej.
5. Sprawdź panewki łożyskowe pod kątem uszkodzeń.
