Wymiana osprzętu roboczego w koparce to proces wymagający zrozumienia konstrukcji, kontroli sił działających w układzie hydraulicznym oraz precyzyjnego przeprowadzenia każdego etapu. Odpięcie łyżki w koparko-ładowarce JCB powinno przebiegać w sposób metodyczny. Tylko wówczas można zapewnić długowieczność maszyny i przede wszystkim - bezpieczeństwo obsługi.
Przygotowanie stanowiska i maszyny
Podstawą całego procesu jest stabilizacja koparko-ładowarki. Należy zatrzymać JCB na możliwie równym, utwardzonym terenie i całkowicie wyłączyć układ napędowy. Silnik pozostaje w pozycji neutralnej, kluczyki zabezpieczone, a układ hydrauliczny rozprężony poprzez kilkukrotne poruszenie joystickami.
Ważne: koparka musi być unieruchomiona nie tylko postojowo, lecz również hydraulicznie. W tym celu używa się zaworów odcinających lub blokad zapadkowych, uniemożliwiających przypadkowe opadnięcie ramienia w trakcie demontażu. Pominięcie tej czynności skutkuje ryzykiem nagłego przemieszczenia się siłownika - szczególnie w maszynach o dużym przebiegu.
Procedura odpinania przedniej łyżki w JCB 4CX
Aby odpiąć przednią łyżkę w JCB 4CX, należy postępować zgodnie z poniższymi krokami, uwzględniając specyfikę szybkozłącza hydraulicznego:
- Na panelu bocznym należy nacisnąć klawisz z ikoną trójkąta z kłódką.
- Po komunikacie na panelu potwierdź akcję, naciskając przycisk ACK.
- Następnie należy nacisnąć i trzymać przycisk odpowiedzialny za zamykanie łyżki. Po chwili łyżka zacznie się otwierać. Proces ten ma na celu zabezpieczenie łyżki przed otwarciem w niewłaściwej pozycji.
- Przy szybkozłączu znajduje się zapadka. Należy ją podnieść. W niektórych typach szybkozłączy (np. jak w gąsce 240) może to być również sworzeń, który pełni funkcję zabezpieczenia. Po wyjęciu tego sworznia nie powinno być problemu z dalszym demontażem.
- Szybkozłącze hydrauliczne działa w taki sposób, że podczas pracy hydraulika stale dostarcza ciśnienie z pompy, utrzymując je w pozycji zamkniętej. Sworzeń to dodatkowy bezpiecznik, na wypadek gdyby system hydrauliczny zawiódł.
Jeżeli podczas operowania łyżką pojawi się komunikat "sprawdź q/h" i obok niego jest numer błędu, może to wskazywać na usterkę cewki lub jej sterowania. Innym powodem może być przełączenie klawisza z rysunkiem ramienia i zaokrąglonej strzałki koło prawego podłokietnika, co jest opcją priorytetu przepływu oleju.
How to change bucket /Jak zmienić łyżkę w koparce?
Demontaż łyżki po odblokowaniu szybkozłącza

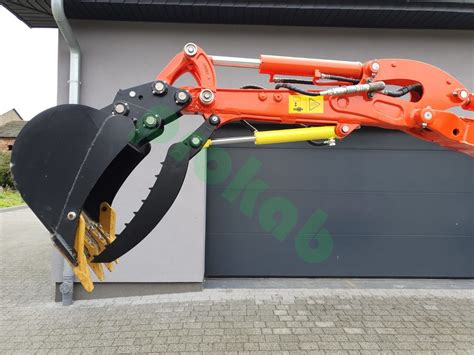

Łyżka połączona jest z ramieniem koparki za pomocą dwóch trzpieni. Jeden osadzony jest w głowicy siłownika, drugi w ramieniu. Aby je wyjąć, należy zdemontować zabezpieczenia - zazwyczaj w formie zawleczek lub sprężystych pierścieni. Po usunięciu mocowania łyżka traci kontakt z ramieniem - dlatego powinna zostać podparta. Pozostawienie jej w zawieszeniu prowadzi do zakleszczenia czopów lub deformacji tulei. Zaleca się użyć dedykowanych podpór o szerokiej podstawie. Gdy łyżka spoczywa na podporze, można delikatnie wycofać ramię. Jeśli występuje opór - trzeba sprawdzić, czy zawory hydrauliczne rzeczywiście zostały rozprężone.
Montaż nowej łyżki
Zanim rozpocznie się montaż, warto sprawdzić stan techniczny tulei prowadzących, gniazd i otworów na trzpienie. Często gromadzą się tam cząstki starego smaru, piasku lub opiłków. Ich usunięcie ułatwi spasowanie. Łyżka powinna zostać ustawiona w linii z ramieniem i głowicą siłownika - przy minimalnych luzach. Ramię trzeba powoli opuścić do momentu kontaktu z punktem montażowym. Po osadzeniu trzpieni montuje się zawleczki zabezpieczające.
Narzędzia niezbędne do wymiany łyżki
Wymiana łyżki w koparce JCB jest procesem, który wymaga odpowiednich narzędzi oraz precyzji. Aby pomyślnie przeprowadzić tę operację, niezbędne jest posiadanie kilku kluczowych narzędzi:
- Hydrauliczny klucz dynamometryczny - umożliwi dokładne i kontrolowane dokręcenie śrub mocujących łyżkę.
- Dźwig - pozwoli na podniesienie i stabilne utrzymanie łyżki podczas jej demontażu i montażu.
- Zestaw kluczy (płaskich i nasadowych) - do dokładnego i bezpiecznego skręcania wszystkich elementów związanych z montażem łyżki.
Kontrola końcowa - weryfikacja montażu
Po zainstalowaniu łyżki nie wolno od razu przystępować do pracy. Najpierw należy wykonać ruch testowy, czyli powolne rozwarcie i zamknięcie siłownika przy niskich obrotach. Wszelkie odgłosy tarcia, stukania lub nienaturalne ruchy stanowią sygnał do natychmiastowego zatrzymania maszyny i ponownej kontroli spasowania.
Dodatkowo trzeba sprawdzić luz poprzeczny. Wyraźne „bicie” boczne przy ruchu grozi niedopasowaniem trzpienia do gniazda lub zużyciem tulei. W takich przypadkach dalsza eksploatacja prowadzi do rozbijania połączeń i przyspieszonego zużycia ramienia.
Wybór odpowiedniej łyżki do koparki JCB
Wybór odpowiedniej łyżki do koparki JCB jest kluczowy dla efektywnej pracy na placu budowy. Istnieje wiele czynników, które należy wziąć pod uwagę przy wyborze właściwej łyżki, takich jak rodzaj i twardość ziemi, wymagana wydajność, a także specyficzne zadania, jakie ma wykonywać maszyna.
Główne elementy konstrukcyjne łyżki pokryte są substancjami ochronnymi, takimi jak farby antykorozyjne chroniące przed rdzą i korozją, szczególnie przydatne podczas pracy w wilgotnym środowisku. Stosuje się również dodatkowe powłoki antyścieralne zabezpieczające najbardziej narażone na ścieranie powierzchnie łyżki przed zbyt szybką eksploatacją.
Rodzaje łyżek i ich zastosowanie
W zależności od specyfiki zadań i warunków wykonywanej pracy koparko-ładowarka JCB może zostać wyposażona w różnego rodzaju łyżkę:
- Łyżka wąska - zwykle ma szerokość od 20 do 40 cm. Służy do kopania rowów pod instalacje wodociągowe, kanalizacyjne, elektryczne i gazowe.
- Łyżka szeroka - wykorzystywana do załadunku i przenoszenia dużej ilości materiałów sypkich (piasku, żwiru, ziemi, węgla, kruszyw).
- Łyżka skarpowa - nie ma zębów. Jest idealna do prac wykończeniowych, równania i profilowania terenu.
- Łyżka kopiąca - zaprojektowana do pracy z twardym podłożem.
Wybór odpowiedniej łyżki do JCB 3CX/4CX zależy od rodzaju wykonywanych prac, warunków terenowych oraz specyficznych wymagań projektu. Zwracając uwagę na powyższe czynniki i konsultując się z ekspertami, można dokonać świadomego wyboru łyżki, dostosowanego do konkretnych potrzeb maszyny oraz warunków pracy.
