Układ hamulcowy jest jednym z najważniejszych systemów każdego pojazdu mechanicznego, w tym ładowarek JCB, odpowiadającym za bezpieczeństwo. Potencjalnym zagrożeniem dla układu hamulcowego jest powietrze, które może dostać się do jego wnętrza. Dlatego tak ważna jest systematyczna wymiana płynów hamulcowych oraz odpowiednie odpowietrzanie hydrauliki systemu hamulcowego.
Problemy z hamulcami w JCB 3CX - diagnostyka i możliwe przyczyny
W przypadku problemów z blokującym się lewym tylnym hamulcem w koparko-ładowarce JCB 3CX, gdzie lewy pedał hamulca jest bardzo twardy, a podczas odpowietrzania płyn z lewej pompki idzie pod bardzo dużym ciśnieniem, problem może być złożony.
Typowe objawy i obserwacje
- Blokowanie się lewego tylnego hamulca po pewnym czasie od uruchomienia maszyny.
- Bardzo twardy lewy pedał hamulca.
- Podczas odpowietrzania z prawej pompki płyn idzie normalnym strumieniem, a z lewej pod bardzo dużym ciśnieniem.
- Hamulec lewy po zacięciu się i odstawieniu koparki na około godzinę sam się odpowietrza i maszyna znów działa poprawnie.
- Problem występuje nieregularnie - czasem po kilku godzinach, czasem po kilku minutach.
Potencjalne przyczyny problemów z hamulcami

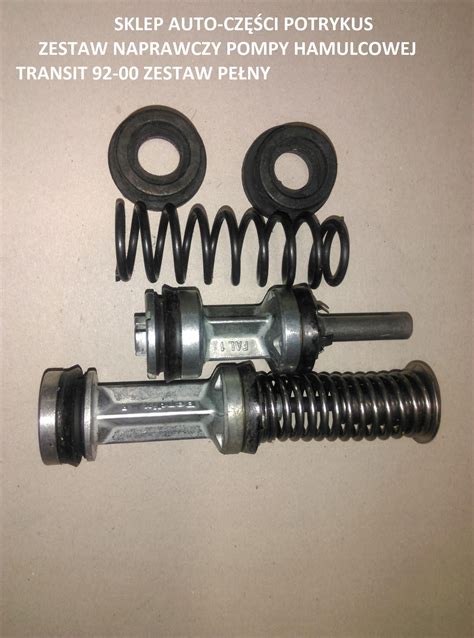

Niesprawne pompy hamulcowe
Serwis JCB często wskazuje na pompy hamulcowe jako przyczynę problemu. Niesprawne pompy mogą być wynikiem stosowania niewłaściwego płynu hamulcowego, np. samochodowego, co może zniszczyć uszczelnienia. Objawy niesprawnych pompek to początkowo blokowanie się jednego hamulca, a następnie obu.
Błędna regulacja cięgła pompki hamulcowej
Jedną z możliwych przyczyn jest źle wyregulowane cięgło pompki hamulcowej. Jeśli lewa pompka jest cały czas lekko w pracy, hamulce mogą puchnąć, co prowadzi do blokowania się maszyny.
Uszkodzone serwo hamulcowe
Serwo ma za zadanie ułatwić hamowanie, sprawiając, że pedał hamulca chodzi lekko. Jeśli pedał staje się twardy, a hamulce "łapią" dopiero przy silnym naciśnięciu, w większości przypadków winne jest serwo. Uszkodzone serwo wymaga większej siły do zahamowania maszyny.
Warto jednak zaznaczyć, że w kontekście "puchnących hamulców" i blokowania się, rola serwa może być myląca, gdyż jego głównym zadaniem jest wspomaganie siły, a nie bezpośrednie powodowanie blokowania przez ciśnienie.
Zużyty płyn hamulcowy i zapowietrzenie
Powietrze w układzie hydraulicznym hamulców może dostać się wraz z oparami gotującego się zużytego płynu roboczego, poprzez uszkodzone podzespoły systemu hamulcowego lub w wyniku wymiany elementów hydraulicznych. Przestarzały płyn hamulcowy jest często przyczyną problemów z układem, prowadząc do obniżenia skuteczności hamowania, a nawet do jego całkowitej utraty.
Badania wskazują, że znaczna część pojazdów poruszających się po drogach ma złej jakości lub przestarzały płyn hamulcowy.
Znaczenie odpowietrzania układu hamulcowego
Odpowietrzanie układu hamulcowego jest kluczowe dla bezpieczeństwa. Powietrze w układzie jest ściśliwe, co powoduje, że pedał hamulca staje się "miękki" i gąbczasty, a siła hamowania drastycznie spada. Regularna wymiana płynu hamulcowego i dokładne odpowietrzanie po naprawach lub przy zużytym płynie zapobiega niebezpiecznym sytuacjom.
Film 11 Odpowietrzenie układu hamulcowego
Wymiana płynu hamulcowego a odpowietrzanie
Każda wymiana płynu hamulcowego powinna wiązać się ze skrupulatnym odpowietrzeniem całego układu. Jest to idealny moment na wymianę płynu hamulcowego. Należy używać wyłącznie nowego, czystego płynu hamulcowego klasy zalecanej przez producenta, np. HYPTRON.

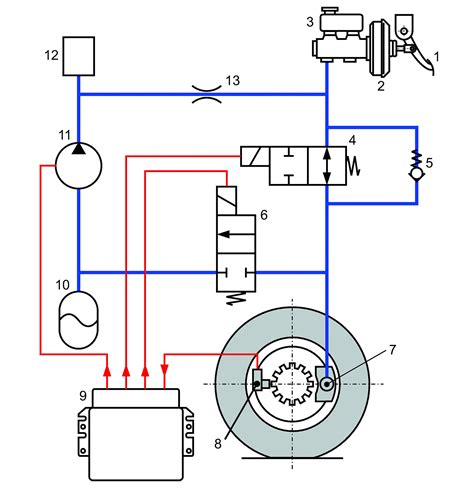

Procedura odpowietrzania układu hamulcowego w JCB (z uwzględnieniem ABS)
Chociaż ładowarki JCB mogą różnić się od samochodów osobowych, ogólne zasady odpowietrzania układu hamulcowego z ABS są podobne i kluczowe dla utrzymania prawidłowej skuteczności hamowania.
Narzędzia i materiały potrzebne do odpowietrzania
- Przezroczysty, gumowy wężyk (ok. 1 metra).
- Klucze nasadowe lub płaskie do odkręcenia odpowietrzników (najczęściej rozmiar 10).
- Śrubokręt do odkręcenia zbiornika płynu hamulcowego.
- Dwa plastikowe pojemniki, najlepiej zakręcane.
- Płyn hamulcowy odpowiadający zaleceniom producenta.
- Gumowe rękawiczki.
- Brake cleaner (do czyszczenia ewentualnych wycieków).
- Papier lub szmatka do ochrony lakieru.
- Pomoc drugiej osoby.
Kolejność odpowietrzania
Odpowietrzanie całego układu należy zacząć od pompy hamulcowej. W systemach z układem ABS, odpowietrzanie kół przeprowadza się według kolejności:
- Lewe przednie koło.
- Prawe przednie koło.
- Lewe tylne koło.
- Prawe tylne koło.
W przypadku maszyn takich jak ładowarka JCB, gdzie często występują podwójne pompy hamulcowe i układy dwuobwodowe, procedura odpowietrzania musi uwzględniać specyfikę konstrukcji. Układ dwuobwodowy to obecnie najczęściej stosowany system, wyposażony w dwusekcyjną pompę hamulcową, co pozwala na bezpieczne wyhamowanie auta w sytuacji awarii jednego z obwodów.
Procedura krok po kroku
- Przygotowanie: Włącz silnik. Obłóż pompę hamulcową wraz ze zbiorniczkiem papierem lub szmatką, ponieważ płyn hamulcowy jest niebezpieczny dla lakieru. Upewnij się, że zbiorniczek wyrównawczy pompy hamulcowej jest zalany płynem roboczym do pełna.
- Usuwanie ciśnienia ABS: Naciśnij pedał hamulca kilkadziesiąt razy do samego spodu, aby pozbyć się ciśnienia regulacji systemu ABS.
- Podłączenie wężyka: Załóż przezroczysty wężyk na zawór odpowietrzający przy zacisku hamulcowym. Drugi koniec wężyka zanurz w naczyniu z płynem hamulcowym.
- Pompowanie hamulcem: Osoba w kabinie powinna rozpocząć pompowanie pedałem hamulca aż do momentu, gdy zostanie wytworzone przeciwciśnienie w systemie, czyli pojawi się znaczny opór stawiany przez pedał.
- Odpowietrzanie: W momencie wytworzenia odpowiedniego ciśnienia, wciśnij pedał hamulca maksymalnie do podłoża i przytrzymaj go w tej pozycji. W tym czasie asystująca osoba powinna odkręcić zawór odpowietrzający o mniej więcej pół obrotu, powodując przepływ płynu hamulcowego do naczynia.
- Powtarzanie: Gdy wyczuwalne stanie się ciśnienie na pedale hamulca, należy zakręcić zawór. Tę czynność trzeba powtórzyć kilka razy, aż nie będą pojawiać się pęcherzyki powietrza w wypływającym płynie. Pamiętaj, aby nie dopuścić do całkowitego przelewania płynu hamulcowego ze zbiornika, ponieważ układ zapowietrzy się na nowo.
- Uzupełnianie płynu: Po zakończeniu odpowietrzania danego koła, zakręć zawór i uzupełnij zbiornik płynem hamulcowym do odpowiedniego poziomu.
- Kolejne koła: Następnie całą procedurę przeprowadź w stosunku do kolejnych kół, zgodnie z zalecaną kolejnością.
Ważne uwagi dotyczące systemu ABS
- Pompa systemu ABS nie może działać dłużej niż dwie minuty. Dlatego proces odpowietrzania układu hamulcowego powinien być prowadzony w kilkuminutowych przerwach, aby pompa zdołała się schłodzić.
- Jeśli podczas odpowietrzania poziom płynu w zbiorniku będzie drastycznie spadał, wówczas lepiej jest przerwać wszelkie prace i przekazać maszynę do fachowego serwisu naprawczego.
Zawór odpowietrzający (odpowietrznik) w mostach napędowych JCB
Precyzyjnie wykonany zawór odpowietrzający (odpowietrznik) do układu hamulcowego w mostach napędowych maszyn JCB jest kluczowym elementem, który umożliwia usunięcie pęcherzyków powietrza z płynu hamulcowego. Jest to niezbędne do utrzymania twardego pedału hamulca i pełnej siły hamowania.
- Działanie odpowietrznika: Odpowietrznik to mały zawór, który pozwala na usunięcie powietrza z układu hydraulicznego hamulców. Powietrze jest ściśliwe, więc nawet jego niewielka ilość w układzie powoduje, że pedał hamulca staje się "miękki" i gąbczasty, a siła hamowania drastycznie spada.
- Montaż: Odpowietrzniki są stożkowe i nie wymagają dużej siły do uszczelnienia. Należy unikać dokręcania "na siłę".
- Kwestie awaryjne: W przypadku urwanych śrub odpowietrzników, należy użyć specjalnych wykrętaków do urwanych śrub.
Dodatkowe wskazówki
- Sprawność hamulców: Sprawne hamulce to absolutna podstawa bezpieczeństwa.
- Konsultacja z serwisem: W razie wątpliwości lub potrzeby potwierdzenia procedur, aby uniknąć kosztownego przestoju, zawsze warto skonsultować się z autoryzowanym serwisem lub doświadczonym mechanikiem.
FAQ
Dlaczego odpowietrzanie układu hamulcowego jest ważne?
Powietrze w układzie obniża skuteczność hamowania i może prowadzić do utraty hamulców. Regularna wymiana płynu i dokładne odpowietrzenie po naprawach lub przy zużytym płynie zapobiega niebezpiecznym sytuacjom na drodze.
Czy pompę hamulcową w układzie z ABS trzeba odpowietrzyć?
Tak. Odpowietrzanie zaczyna się od pompy hamulcowej; trzeba usunąć powietrze z całego układu, aby ABS działał poprawnie i nie dopuścić do błędów działania.
Jaka jest prawidłowa kolejność odpowietrzania kół w maszynie z ABS?
Kolejność zwykle to: lewe przednie, prawe przednie, lewe tylne, prawe tylne. Procedurę powtarza się, aż nie będzie pęcherzyków powietrza w wypływającym płynie, uzupełniając zbiorniczek.
Jak przebiega podstawowa procedura odpowietrzania z pomocą drugiej osoby?
Włącz silnik, pompuj pedałem hamulca do wytworzenia oporu, przytrzymaj wciśnięty, pomocnik odkręca zawór odpowietrzający (płyn spływa do naczynia), zakręca, gdy pojawi się ciśnienie. Powtarzać, aż brak pęcherzyków, pilnując poziomu płynu.
Na co zwrócić uwagę podczas odpowietrzania układu ABS?
Pompa ABS nie powinna pracować dłużej niż około 2 minuty - rób przerwy na schłodzenie. Jeśli poziom płynu gwałtownie spada lub pojawiają się problemy, przerwij i oddaj maszynę do serwisu.
