Wózek widłowy: Kompleksowy przewodnik po urządzeniach technicznych i maszynach

Niezależnie od tego, czy Twoja firma potrzebuje sprzętu do przenoszenia ciężkich ładunków, układania palet na wysokościach czy realizacji codziennych zadań przeładunkowych - wózek widłowy ma bezpośredni wpływ na efektywność, bezpieczeństwo i komfort pracy. Jest to kluczowe narzędzie, które znacząco przyspiesza przemieszczanie ciężkich ładunków, poprawiając efektywność pracy. Wózki widłowe są fundamentem współczesnych łańcuchów dostaw, umożliwiając szybki i bezpieczny przepływ towarów. Ich obecność jest widoczna wszędzie tam, gdzie konieczne jest przenoszenie ładunków o znacznej masie na niewielkie odległości.

Firmy, które korzystają z wózków na dużą skalę, odnotowują wzrost efektywności operacyjnej o około 30%. Ponadto, nowoczesne modele wózków widłowych oferują zaawansowane technologie, mające bezpośredni wpływ na efektywność operacyjną, umożliwiając oszczędności energetyczne na poziomie nawet 20%. Prace te można polepszyć, wykorzystując inteligentne rozwiązania IoT, które oferują zdalne monitorowanie i kontrolę sprzętu, co z kolei przekłada się na zwiększenie wydajności. Nowe technologie umożliwiają też wprowadzenie automatyzacji, co zmniejsza wymaganą liczbę operatorów, a także zwiększa bezpieczeństwo pracy.

Czym jest wózek widłowy? Definicja i podstawy

Wózkiem widłowym nazywa się wózek jezdniowy podnośnikowy. Jest to pojazd mechaniczny kołowy o napędzie silnikowym, przystosowany do transportu materiałów o znacznej masie oraz wykorzystywany w magazynowaniu i transporcie bliskim. Zgodnie z oficjalną terminologią Urzędu Dozoru Technicznego (UDT), wózek widłowy to „wózek jezdniowy podnośnikowy z mechanicznym napędem podnoszenia”. W codziennym języku wózek widłowy ma wiele potocznych określeń, które często wynikają z jego wyglądu lub konkretnego zastosowania. Najczęściej spotykanymi nazwami są „sztaplarka” (od sztaplowania, czyli układania w stosy) oraz „paleciak” (od transportowania palet).

Podstawowa budowa wózka widłowego

Zrozumienie budowy wózka widłowego jest kluczowe dla jego bezpiecznej i efektywnej eksploatacji. Każdy element konstrukcyjny pełni określoną funkcję, przyczyniając się do stabilności, siły podnoszenia i manewrowości maszyny.

• Rama: Stanowi szkielet wózka widłowego, zapewniając jego wytrzymałość i stabilność. To do niej mocowane są wszystkie pozostałe elementy, takie jak maszt, kabina operatora i układ napędowy.
• Przeciwwaga: Kluczowy element, szczególnie w wózkach czołowych, umieszczony z tyłu pojazdu. Jej zadaniem jest równoważenie ciężaru podnoszonego ładunku, co zapobiega przewróceniu się wózka i gwarantuje jego stabilność podczas pracy.
• Maszt: Pionowa konstrukcja, która umożliwia podnoszenie i opuszczanie ładunków. Składa się z profili stalowych, które przesuwają się względem siebie, zwiększając wysokość podnoszenia. Maszty mogą być jedno-, dwu- lub trzystopniowe, co wpływa na maksymalną wysokość podnoszenia, która może wynosić nawet do 12 metrów.
• Widły: Dwa solidne ramiona wykonane ze stali, przymocowane do masztu. Służą do podpierania i transportowania ładunków, najczęściej na paletach.
• Płyta czołowa: Element, do którego przymocowany jest maszt i widły.
• Układ napędowy: Serce maszyny, odpowiedzialne za generowanie mocy i przekazywanie jej na koła oraz system podnoszenia. Składa się z silnika (elektrycznego, spalinowego lub gazowego), skrzyni biegów (lub inwertera w przypadku wózków elektrycznych) oraz osi napędowych.
• Kabina operatora: Stanowisko pracy, zaprojektowane z myślą o bezpieczeństwie i ergonomii. Zawiera fotel operatora, kierownicę, pedały (gazu, hamulca) oraz dźwignie lub joysticki do sterowania masztem i widłami.
• Układ sterowania: Składa się z zamieszczonej przy kierownicy i pedałach dźwigni, umożliwiającej precyzyjne manewrowanie wózkiem, podnoszenie, opuszczanie i przechylanie ładunków. Nowoczesne wózki często są wyposażone w zaawansowane systemy elektroniczne, które wspomagają operatora, zwiększając bezpieczeństwo i efektywność pracy.
• Koła i ogumienie: Kluczowe dla trakcji, stabilności i zdolności do pracy w różnych warunkach terenowych. Stosuje się różne typy opon, takie jak pneumatyczne (do pracy na zewnątrz, na nierównych powierzchniach), superelastyczne (uniwersalne, odporne na przebicia) lub pełne (do pracy wewnątrz, na gładkich nawierzchniach).
• Ramy bezpieczeństwa: Elementy chroniące operatora.

Rodzaje wózków widłowych ze względu na napęd

Rodzaj napędu jest jednym z podstawowych kryteriów podziału wózków widłowych i ma fundamentalne znaczenie dla ich zastosowania, kosztów eksploatacji oraz wpływu na środowisko. Wózki widłowe można podzielić na trzy główne rodzaje pod względem napędu.

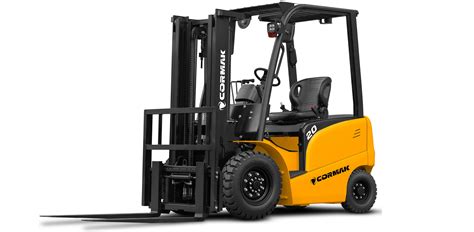

Wózki elektryczne

Wózki widłowe elektryczne, nazywane również akumulatorowymi, są zasilane bateriami akumulatorowymi i charakteryzują się cichą pracą oraz brakiem emisji spalin. To czyni je idealnym rozwiązaniem do pracy w pomieszczeniach zamkniętych, takich jak chłodnie, magazyny spożywcze, hale produkcyjne czy centra logistyczne. Są one najbardziej popularne ze względu na ich wykorzystanie na otwartej przestrzeni oraz w pomieszczeniach zamkniętych. Dodatkowo wózki elektryczne są bardziej ekologiczne i generują niższe koszty paliwa (energii elektrycznej) w porównaniu do wózków spalinowych. Wózki elektryczne zużywają o 30% mniej energii na przejechaną milę, co przekłada się na mniejsze koszty operacyjne.

Teoretycznie są uniwersalne i można ich używać zarówno pod dachem, jak i „pod chmurką”. Akumulatory wózków elektrycznych trzeba ładować, co powoduje konieczność ich wymiany co kilka lub kilkanaście godzin lub wyłączenie sprzętu z użytku na czas podłączenia do ładowania.

Wózki spalinowe

Wózki spalinowe, napędzane silnikami diesla lub benzynowymi, są znane z dużej mocy i wydajności. Zasilane są za pomocą oleju spalinowego. Ze względu na spaliny, które wydzielają, powinny być wykorzystywane na otwartej przestrzeni, co sprawia, że doskonale sprawdzają się w ciężkich pracach na zewnątrz, na placach budowy, w portach czy dużych zakładach przemysłowych. Ich zaletą jest brak konieczności ładowania baterii i możliwość pracy w trudnych warunkach atmosferycznych, w tym na mrozie, co nie wpływa na napęd spalinowy. Wózki spalinowe znacznie lepiej nadają się do pracy w trudniejszych warunkach zewnętrznych. Charakteryzują się przeważnie dużą mocą i wydajnością, dlatego bez problemu radzą sobie z ciężkimi ładunkami oraz poruszaniem się na nierównym podłożu. Istnieją nawet specjalne modele terenowe wyposażone w grubsze opony lub gąsienice. Widlak spalinowy często może rozwijać większe prędkości, dlatego nada się nawet do pracy na dużym otwartym terenie.

Wózki spalinowe idealnie nadają się również do pracy ciągłej, dlatego warto rozważyć ich użytkowanie zawsze wtedy, gdy jakiekolwiek przerwy w pracy są niewskazane. Są to maszyny przeznaczone do transportowania i podnoszenia największych, najcięższych ładunków. Trzeba jednak uważać na ich użytkowanie w pobliżu żywności z uwagi na szkodliwe spaliny. Cena wózka widłowego spalinowego jest zasadniczo niższa niż wózka elektrycznego, jednak koszty eksploatacyjne są z reguły wyższe ze względu na ceny paliw i nieco większą awaryjność tych modeli.

Wózki gazowe (LPG)

Wózki widłowe gazowe, zasilane propan-butanem (LPG), stanowią kompromis między wózkami elektrycznymi a spalinowymi. Są bardzo ekonomiczne ze względu na niższą cenę gazu LPG. Mogą być używane zarówno wewnątrz, jak i na zewnątrz pomieszczeń, pod warunkiem zapewnienia odpowiedniej wentylacji. Charakteryzują się stosunkowo niskimi emisjami spalin w porównaniu do wózków diesla, a także elastycznością pracy, ponieważ wymiana butli z gazem jest szybka i nie wymaga długich przerw na ładowanie. Wykorzystywane są głównie na otwartych przestrzeniach, a dodatkowo powinny posiadać filtry, które ograniczą emisję spalin.

Rodzaje wózków widłowych ze względu na konstrukcję i przeznaczenie

Poza podziałem ze względu na napęd, wózki widłowe klasyfikuje się również na podstawie ich konstrukcji i specyficznego przeznaczenia.

• Wózki czołowe: Najbardziej rozpoznawalny i najczęściej stosowany typ. Ich maszt i widły znajdują się z przodu pojazdu, a stabilność zapewnia przeciwwaga umieszczona z tyłu. Są wszechstronne i sprawdzają się w wielu zastosowaniach, od załadunku i rozładunku samochodów ciężarowych, po transport i składowanie palet w magazynach.
• Wózki wysokiego składowania (reach truck): Specjalnie zaprojektowane do pracy w magazynach o bardzo wąskich korytarzach i wysokich regałach. Ich charakterystyczną cechą jest wysuwany maszt, który pozwala na podnoszenie ładunków na znaczne wysokości, często przekraczające 10 metrów. Pozwalają na szeroki zakres manewrowania pojazdem.
• Wózki terenowe: Konstruowane z myślą o pracy w trudnych warunkach zewnętrznych, na nierównych i grząskich powierzchniach, takich jak place budowy, tereny leśne czy gospodarstwa rolne. Posiadają wzmocnioną konstrukcję, duże, terenowe opony i często napęd na cztery koła.
• Wózki systemowe (VNA - Very Narrow Aisle): Wysoce wyspecjalizowane maszyny przeznaczone do pracy w ekstremalnie wąskich korytarzach magazynów wysokiego składowania. Mogą być wyposażone w kabinę operatora podnoszoną wraz z ładunkiem, co umożliwia precyzyjne operacje na bardzo dużych wysokościach, często powyżej 10 metrów.
• Wózki paletowe (paleciaki): Służą głównie do poziomego transportu ładunków na paletach oraz ich unoszenia na niewielką wysokość, wystarczającą do przemieszczenia. Wyróżnia się paleciaki ręczne i elektryczne.
• Wózki specjalizowane: Szeroka kategoria maszyn zaprojektowanych do obsługi nietypowych ładunków lub pracy w specyficznych warunkach.
  • Wózki boczne: Sprawdzają się podczas przewożenia towarów długich i określanych jako niewygodne do transportu. Podnośnik montowany jest z boku wózka, co zapewnia stabilność i gwarantuje rozłożenie przeciwwagi. Idealne do transportu rur czy desek w wąskich przestrzeniach.
  • Wózki kontenerowe (reach stacker): Duże maszyny przeznaczone do obsługi kontenerów w portach i terminalach przeładunkowych. Posiadają dużą ładowność.
  • Wózki antywybuchowe: Wyposażone w specjalne zabezpieczenia, co znacząco redukuje ryzyko wybuchu przy transporcie niebezpiecznych materiałów.
  • Wózki podwieszane: Transportowane są, dzięki podczepieniu ich do ciężarówki. Dodatkowo można je transportować wraz z ich załadunkiem.
  • Wózki ciągnikowe: Służą do przeciągania podczepionych przyczep lub pojazdów.
  • Wózki platformowe: Posiadają platformę do przewożenia ładunków.
  • Wózki bramowe: Ich rama ma kształt bramy i obejmuje transportowany towar.

Zastosowanie wózków widłowych w różnych branżach

Wszechstronność wózków widłowych sprawia, że są one niezastąpionymi narzędziami w szerokim spektrum branż.

• Magazyny i centra logistyczne: Wózki widłowe stanowią absolutną podstawę działania. Są wykorzystywane do załadunku i rozładunku towarów z pojazdów transportowych, składowania palet na regałach, kompletacji zamówień oraz przemieszczania towarów w obrębie obiektu.
• Przemysł produkcyjny: Wózki widłowe odgrywają istotną rolę w transporcie surowców do linii produkcyjnych, przemieszczaniu półproduktów między stanowiskami pracy oraz transporcie gotowych wyrobów do magazynów lub na place załadunkowe.
• Budownictwo: Wózki widłowe są szeroko stosowane, szczególnie wózki terenowe i teleskopowe. Służą do transportu materiałów budowlanych, takich jak cegły, cement, drewno czy elementy konstrukcyjne, po nierównym terenie placu budowy.
• Rolnictwo: Wózki widłowe ułatwiają wiele prac, zwłaszcza związanych z transportem płodów rolnych, obsługą magazynów i załadunkiem do środków transportu. Wózki terenowe są szczególnie przydatne na terenach gospodarstw rolnych.
• Przemysł spożywczy i farmaceutyczny: Wózki widłowe są kluczowe, ale muszą spełniać rygorystyczne normy sanitarne i bezpieczeństwa. Używane są do transportu surowców, półproduktów i gotowych produktów, często w kontrolowanych warunkach (np. chłodnie).
• Porty i stocznie: Do rozładunków i załadunków w magazynach, fabrykach i portach. Kontenerowe wózki widłowe najczęściej wykorzystywane są w stoczniach i portach przeładunkowych.

Wybór odpowiedniego wózka widłowego: kluczowe parametry

Wybór odpowiedniego wózka widłowego to decyzja, która ma znaczący wpływ na efektywność, bezpieczeństwo i koszty operacyjne przedsiębiorstwa. Dobór wózka widłowego to zdecydowanie więcej niż przypadkowe wskazanie jednej z maszyn w katalogu. Każdy model ma swoje parametry techniczne, które decydują o tym, czy poradzi sobie w konkretnych warunkach: w ciasnym magazynie, na placu z kostką, w chłodni czy przy ciężkich ładunkach na wysokości. Aby podjąć najlepszą decyzję, należy dokładnie przeanalizować szereg czynników.

Środowisko pracy i rodzaj ładunków

Przede wszystkim, zastanów się nad środowiskiem pracy - czy wózek będzie używany głównie wewnątrz, na zewnątrz, czy w obu tych miejscach? To zdecyduje o wyborze napędu (elektryczny, spalinowy, gazowy) oraz rodzaju ogumienia. Kolejnym aspektem jest rodzaj i waga ładunków, które będą transportowane. Ważne jest, aby odpowiednio dobrać sprzęt do czynności, które będzie wykonywać.

Parametry techniczne

Świadome czytanie parametrów technicznych pozwala dobrać maszynę nie tylko „na dziś”, ale także z myślą o rozwoju firmy. Do najważniejszych należą:

• Udźwig nominalny: Określa maksymalną masę ładunku, jaką wózek może bezpiecznie podnieść przy założonych warunkach (określony środek ciężkości, wysokość podnoszenia, rodzaj osprzętu). To od tego parametru zależy, czy wózki widłowe będą pracować bezpiecznie. Zawsze warto zachować margines bezpieczeństwa i wybierać wózek z udźwigiem nieco wyższym, niż sugerują same obliczenia.
• Wysokość podnoszenia: To maksymalna wysokość, na jaką wózek może bezpiecznie unieść ładunek.
• Typ prowadzenia: Opisuje sposób obsługi wózka przez operatora i zależy od przeznaczenia wózka: długości tras, charakteru zadań, miejsca pracy.
• Intensywność użytkowania: Określa, ile godzin na dobę i w jakich warunkach pracują wózki widłowe - czy jest to lekki, średni czy ciężki cykl, jedna czy kilka zmian oraz czy dominuje częste podnoszenie na wysokość, czy raczej krótkie przejazdy z ładunkiem. Przy intensywnej pracy w systemie wielozmianowym znaczenie ma również to, jak szybko można ponownie zasilić wózek energią: czy są dostępne baterie wymienne, szybkie ładowanie, stacja paliw na terenie zakładu.

Koszty eksploatacji i dostępność serwisu

Ostatecznie, należy uwzględnić budżet, koszty eksploatacji (paliwo, konserwacja, serwis) oraz dostępność serwisu i części zamiennych. Na przykład, firma Saw-Trak oferuje bogatą ofertę nowych i używanych wózków HELI, pełne wsparcie ekspertów, elastyczne warunki współpracy oraz szybki dostęp do serwisu i części zamiennych. Każdy wózek widłowy, niezależnie od tego, czy jest nowy, czy używany, przechodzi dokładne testy techniczne i przeglądy, co gwarantuje maksymalne bezpieczeństwo użytkowania i wysoką jakość sprzętu.

Dozór techniczny i uprawnienia do obsługi wózków widłowych

Wózki widłowe zaliczane są do wózków jezdniowych podnośnikowych, które podlegają dozorowi technicznemu Urzędu Dozoru Technicznego (UDT). Mogą być one podzielone ze względu na dozór: podlegające i nie podlegające pod UDT. Urząd Dozoru Technicznego jest instytucją państwową odpowiedzialną za kontrolę i nadzór nad obsługą tego typu urządzeń technicznych, co podkreśla ich znaczenie w kontekście bezpieczeństwa i regulacji prawnych. Dozorowi technicznemu sprawowanemu przez UDT podlegają wszystkie wózki jezdniowe podnośnikowe, czyli mechaniczne pojazdy kołowe o napędzie silnikowym (spalinowym, elektrycznym lub zasilanym gazem), stosowane w transporcie bliskim i magazynowaniu.

Wymagane uprawnienia

Obsługa wózków widłowych to zadanie wymagające nie tylko umiejętności, ale przede wszystkim odpowiednich kwalifikacji i ścisłego przestrzegania zasad bezpieczeństwa. W Polsce, aby legalnie obsługiwać wózek widłowy, konieczne jest posiadanie zaświadczenia kwalifikacyjnego wydanego przez Urząd Dozoru Technicznego (UDT). Aby je uzyskać, kandydat musi spełnić kilka podstawowych wymagań:

• Mieć ukończone 18 lat.
• Posiadać co najmniej podstawowe wykształcenie.
• Posiadać zaświadczenie lekarskie potwierdzające brak przeciwwskazań zdrowotnych do pracy na tym stanowisku.
• Ukończyć specjalistyczny kurs operatora wózka widłowego w akredytowanym ośrodku szkoleniowym.
• Zdać egzamin państwowy przed komisją UDT, składający się z części teoretycznej i praktycznej.

Uzyskane kwalifikacje UDT na wózki widłowe ważne są 10 lub 5 lat, w zależności od rodzaju uprawnień (na operatora lub konserwatora):

• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wyłączeniem wózków z wysięgnikiem oraz wózków z osobą obsługującą podnoszoną wraz z ładunkiem - ważność: 10 lat.
• Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wysięgnikiem oraz wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z osobą obsługującą podnoszoną wraz z ładunkiem (uprawniający również do obsługi wszystkich pozostałych wózków z mechanicznym napędem podnoszenia) - ważność: 5 lat.

Bezpieczna eksploatacja wózka widłowego

Bezpieczeństwo wózków widłowych to priorytet, a nieprzestrzeganie zasad może prowadzić do poważnych wypadków. Każdy operator wózka widłowego powinien znać i stosować się do kluczowych reguł:

• Przed rozpoczęciem pracy należy zawsze sprawdzić stan techniczny wózka, w tym hamulce, opony, sygnały ostrzegawcze oraz wszelkie możliwe wycieki czy uszkodzenia masztu i wideł.
• Niezwykle ważne jest prawidłowe i stabilne ułożenie ładunku, aby zapobiec jego przesunięciu lub upadkowi.
• Wózek nie może być przeciążany, a masa ładunku musi być dostosowana do maksymalnej dopuszczalnej nośności maszyny. Przeciążenie wózka może być jedną z przyczyn utraty stateczności i stanowić poważne niebezpieczeństwo dla zdrowia i życia operatora i osób znajdujących się w miejscu pracy wózkiem widłowym.
• Operator powinien zawsze korzystać z pasów bezpieczeństwa, które są obowiązkowym elementem wyposażenia wózka.
• Należy zachować ostrożność podczas jazdy, szczególnie na wzniesieniach (zjeżdżanie tyłem z widłami skierowanymi przeciwnie do kierunku jazdy) i zawsze zwracać uwagę na pieszych oraz inne pojazdy.
• Dla zachowania stateczności wózka bardzo ważne jest, aby podczas transportu ładunku zachować wspólny punkt ciężkości wózka i ładunku za osią przednią wózka. Wózek widłowy może się przewrócić w momencie utraty stabilności i stateczności.

Właściciel ma obowiązek zarejestrowania wózka w Urzędzie Dozoru Technicznego. Uzyskanie decyzji zezwalającej na eksploatację wózka jezdniowego oznacza, że urządzenie przeszło z wynikiem pozytywnym takie badania wykonane przez inspektora dozoru technicznego, jak chociażby badanie stanu urządzenia, jego wyposażenia i oznakowania, czy próby techniczne przed uruchomieniem urządzenia oraz w warunkach jego pracy. Odpowiednia konserwacja urządzenia jest podstawą zapobiegania niebezpiecznych wypadków przy pracy. Należy pamiętać, że konserwacja wózków widłowych należy do obowiązków prawnych właściciela urządzenia. Dla każdego wózka musi prowadzić on księgę rewizyjną, dziennik konserwacji oraz kompletować wszelkie protokoły z dodatkowych pomiarów, takich jak chociażby pomiary elektryczne. W zależności od rodzaju wózka, podlega on albo pod dozór pełny, albo pod dozór ograniczony.
