Jak odpowietrzyć hamulce w JCB 4CX – kompleksowy przewodnik

Układ hamulcowy jest jednym z najważniejszych elementów wpływających na sprawne i bezpieczne działanie każdego pojazdu, w tym koparko-ładowarek JCB. Z czasem do płynu hamulcowego mogą przedostać się drobne pęcherzyki powietrza, osłabiając jego działanie. W związku z tym bardzo istotne jest regularne odpowietrzanie hamulców, w szczególności w ciężkich maszynach, takich jak JCB 4CX, gdzie obciążenia są bardzo duże. Zaniedbanie tej kwestii może mieć bardzo poważne konsekwencje, prowadząc do wydłużenia drogi hamowania, a nawet całkowitej nieskuteczności hamulców.

Objawy zapowietrzonego układu hamulcowego

Kierowca powinien wiedzieć, jak sprawdzić, czy hamulce są zapowietrzone. Objawy zapowietrzonych hamulców są na tyle charakterystyczne, że możesz je rozpoznać bez pomocy mechanika.

• Wpadający w podłogę pedał hamulca: Podstawowym objawem potwierdzającym przedostanie się powietrza do układu hamulcowego jest wpadający w podłogę pedał w trakcie próby hamowania. Pedał hamulca powinien generować pewien opór podczas naciskania. Gdy „wpada on w podłogę”, najczęściej oznacza to zapowietrzenie układu. Niekiedy może to prowadzić do tego, że hamulce po prostu nie zadziałają.
• Ściąganie maszyny na jedną stronę: Kolejną oznaką wskazującą na zapowietrzenie układu jest ściąganie ciężarówki lub maszyny na prawo bądź lewo podczas hamowania. Jest to związane z faktem, że zapowietrzony układ hamulcowy nierównomiernie rozkłada siłę docisku. W konsekwencji jedno koło zmniejsza prędkość „słabiej” od innego.
• Pęcherzyki powietrza w płynie: Zapowietrzone hamulce mają charakterystyczny objaw, jakim są pęcherzyki powietrza w płynie hamulcowym. Tak naprawdę można je zauważyć nawet w zbiorniczku wyrównawczym.

Jeśli objawy są szybko zdiagnozowane i pojawią się przy niskich prędkościach, ryzyko spowodowania niebezpieczeństwa na drodze jest znacznie mniejsze. Jednak podczas nagłego hamowania maszyny przy dużej prędkości, może to doprowadzić do bardzo groźnych sytuacji.

Najczęstsze przyczyny zapowietrzenia układu

Układ hamulcowy wymaga utrzymania odpowiedniego ciśnienia, aby prawidłowo działać. Jeżeli szczelność układu zostaje zakłócona, objawia się to problemami z hamowaniem. Najczęstszą przyczyną zapowietrzenia układu hamulcowego jest tzw. zagotowanie hamulców. Taka sytuacja może zdarzyć się podczas zbyt częstego przyciskania pedału hamulca, np. w trakcie zjeżdżania „na hamulcu”. Płyn hamulcowy jest płynem eksploatacyjnym i należy go wymieniać w określonych terminach (lub po przejechaniu określonej liczby kilometrów). Jego skuteczność maleje głównie przez higroskopijność, czyli przyciąganie wody. Gdy układ hamulcowy osiągnie zbyt wysoką temperaturę, prowadzi to do zagotowania płynu. Nagromadzona woda zaczyna parować, a jako że nie ma gdzie uciec, to pęcherzyki w nim pozostają.

Woda (a w konsekwencji także powietrze) w płynie hamulcowym może wiązać się również z nieszczelnym układem hamulcowym. W takiej sytuacji nie ma on odpowiedniego ciśnienia, bo ma miejsce wyciek. To wyjątkowo niebezpieczna sytuacja, ponieważ nawet bez zagotowania płynu, skuteczność hamowania może drastycznie się zmniejszyć.

Unikanie nadmiernego rozgrzewania płynu w układzie i spokojna jazda jedynie minimalizują objawy wyeksploatowanego płynu hamulcowego. Znacznie lepszym rozwiązaniem jest jednak pozbycie się problemu, a nie objawów, czyli okresowa wymiana płynu hamulcowego. A jeżeli sytuacja się powtarza - rozwiązaniem może być stosowanie płynu o lepszych parametrach. Używaj wyłącznie nowego, czystego płynu hamulcowego klasy zalecanej przez producenta, np. HYPTRON.

Częstotliwość odpowietrzania hamulców w JCB

Częstotliwość odpowietrzania hamulców w pojeździe ciężarowym lub maszynie budowlanej nie musi być przeprowadzana nader często. Zazwyczaj zaleca się przeprowadzenie odpowietrzania około raz do roku bądź po każdej wymianie płynu hamulcowego lub innych komponentów układu hamulcowego, takich jak klocki, tarcze, cylinderki czy przewody.

Diagnostyka specyficznych problemów z hamulcami w JCB (na przykładzie 3CX/4CX)

Właściciele koparko-ładowarek JCB często spotykają się z problemami z układem hamulcowym, które mogą być trudne do zdiagnozowania. Poniżej przedstawiamy typowe objawy i możliwe przyczyny, na podstawie doświadczeń użytkowników:

Problem: Blokujący się lewy tylny hamulec i twardy pedał

Pojawił się problem ze swoją koparko-ładowarką JCB 3CX (lub 4CX), gdzie po pewnym czasie od uruchomienia blokuje się lewy tylny hamulec. Pedał lewy hamulca staje się bardzo twardy. Co ciekawe, przy odpowietrzaniu idzie sam płyn, czy to z lewej pompki, czy z prawej. Jedyna różnica to taka, że z prawej idzie normalnym strumieniem, a z lewej pod bardzo dużym ciśnieniem (co może wskazywać na problem). Hamulec lewy po zacięciu się i odstawieniu koparki na jakąś godzinę sam się odpowietrza i dalej można jechać. Czasem koparka może jeździć parę godzin i nic, a czasami po paru minutach zapowietrza się ten hamulec. W ubiegłym roku wymieniane były tarczki, klocki itd. w moście przez serwis JCB, więc tam raczej jest dobrze.

Możliwe przyczyny i rozwiązania:

1. Uszkodzone pompy hamulcowe (pompki): Serwis JCB stanowczo twierdzi, że to wina pomp hamulcowych. Niesprawne pompki mogą być wynikiem niewiedzy poprzedniego właściciela, który dolał do zbiorniczka samochodowy płyn hamulcowy, co zniszczyło uszczelnienia. Uszkodzona pompka oznacza, że uszczelnienie nie trzyma płynu, który ucieka pomiędzy uszczelnieniami, i wtedy pedał wpada w podłogę.
2. Źle wyregulowane cięgło pompki hamulcowej: Może to być przyczyną awarii. Jeśli lewa pompka jest cały czas lekko w pracy, hamulce puchną i maszyna staje dęba.
3. Problemy z serwem (wzmacniaczem siły hamowania): Serwo ma ułatwić hamowanie, dzięki niemu pedał hamulca chodzi lekko. Gdyby nie ono, samo przekazanie siły do pompki wymagałoby o wiele większej siły od operatora. Kiedy pedał robi się twardy, a hamulce łapią dopiero po mocnym naciśnięciu, w większości przypadków winne jest serwo. Jeśli serwo jest uszkodzone, trzeba by było włożyć większą siłę, żeby maszyna zahamowała.
4. Niewłaściwa procedura odpowietrzania: W przypadku twardego pedału i różnic w ciśnieniu podczas odpowietrzania, ważne jest prawidłowe wykonanie procedury, o czym piszemy poniżej.

Jak odpowietrzyć hamulce w JCB - krok po kroku

Odpowietrzenie hamulców to proces, który można wykonać samodzielnie, zaopatrując się we właściwe narzędzia oraz starannie zapoznając się ze wskazówkami. Pamiętaj jednak, że jeśli nie masz doświadczenia w tego typu naprawach, lepiej jest przekazać takie zadanie osobie z odpowiednimi kwalifikacjami.

Niezbędne przygotowania:

• Narzędzia: Przezroczysty przewód, naczynie (np. słoiczek) wypełnione do połowy czystym płynem hamulcowym, klucz do odpowietrzników, specjalne wykrętaki do urwanych śrub (jeśli odpowietrznik jest uszkodzony).
• Pomocnik: Odpowietrzanie hamulców najlepiej robić w dwie osoby - jedna pompuje i trzyma pedał hamulca, druga luzuje i zakręca odpowietrznik.
• Płyn hamulcowy: Upewnij się, że zbiornik płynu hamulcowego jest pełny. Podczas całego procesu powinieneś kontrolować jego poziom, gdyż zbyt mała ilość może prowadzić do zasysania powietrza do układu. Używaj wyłącznie nowego, czystego płynu hamulcowego klasy zalecanej przez producenta (np. HYPTRON).
• Ochrona: Pamiętaj o ochronie pompy ABS przed przegrzaniem. Podczas odpowietrzania hamulców po ok. 2 minutach pracy zrób 10-minutową przerwę - w tym czasie pompa hamulcowa ulegnie ochłodzeniu.

Procedura odpowietrzania (z ABS - typowe dla JCB 4CX):

1. Przygotowanie: Zdejmij koła, aby uzyskać dostęp do zacisków i odpowietrzników.
2. Włącz zapłon i napompuj pedał: Poproś pomocnika, aby włączył zapłon i kilkakrotnie (do 20 razy) naciskał pedał hamulca, aż pojawi się w nim opór.
3. Uzupełnij płyn: Uzupełnij zbiornik wyrównawczy płynu hamulcowego do pełna.

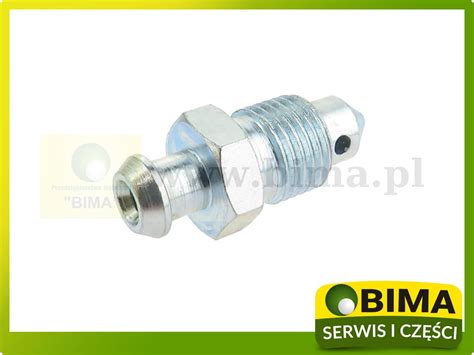

4. Lokalizacja odpowietrzników: Zlokalizuj zawory odpowietrzające (odpowietrzniki).
5. Podłączenie wężyka: Po zdjęciu kapturka na zawór nałóż przezroczysty przewód, a jego drugą końcówkę umieść w naczyniu wypełnionym do połowy płynem hamulcowym.
6. Kolejność odpowietrzania: W przypadku maszyn z ABS, prawidłowa kolejność odpowietrzania to zazwyczaj:
   1. Lewy przód
   2. Prawy przód
   3. Prawy tył
   4. Lewy tył

   Można również zacząć od pompy hamulcowej, a następnie przejść do kół. Przy odpowietrzaniu np. prawego koła, wciśnij lewy pedał hamulca i odwrotnie, jeśli masz podwójne pedały.

7. Odpowietrzanie przednich kół:

   Poproś pomocnika o wciskanie pedału hamulca. W momencie stawiania oporu, należy go przytrzymać oraz delikatnie odkręcić zawór odpowietrzający. Wylewający się płyn będzie mieć pęcherzyki powietrza - zakończ czynność, gdy przestanie wylewać się zapowietrzony płyn. Potem uzupełnij zbiornik wyrównawczy płynu do pełna. Czynność tę powtórz dla obu przednich kół.

8. Odpowietrzanie tylnych kół (specyfika ABS):

   W przypadku tylnych kół najpierw należy wyłączyć zapłon i kilkanaście razy wcisnąć pedał hamulca, pozbywając się w ten sposób ciśnienia regulacji systemu ABS. Zwróć uwagę na to, aby zbiorniczek wyrównawczy był zalany do pełna płynem roboczym. Następnie uruchom silnik, wciskając pedał hamulca. Zamontuj przewód na odpowietrzniku i lekko odkręć zawór. Potem działaj analogicznie jak w przypadku kół przednich. Zawór zakręć dopiero wówczas, kiedy przestaną być widoczne pęcherzyki powietrza. Upewnij się też, że pompa ABS jest wyłączona.

9. Odpowietrzenie pompy hamulcowej: Wymaga wykonania powyższych czynności na obu kołach. Na zakończenie uzupełnij poziom płynu hamulcowego w zbiorniku przy wyłączonym zapłonie.

Dodatkowe wskazówki:

• Zaworek zwrotny: Można na wężyku za odpowietrznikiem zamontować zaworek zwrotny (plastikowy - do paliwa), aby łatwiej i szybciej napełnić układ.
• Nie dokręcaj „na siłę”: Odpowietrzniki są stożkowe i nie wymagają dużej siły do uszczelnienia. Nadmierne dokręcanie może uszkodzić zawór lub gniazdo.
• Gumka zabezpieczająca: Gumka na odpowietrzniku zabezpiecza go przed dostawaniem się brudu.
• Wymiana płynu: Odpowietrzanie hamulców to idealny moment na wymianę płynu hamulcowego.

Co się stanie, jeśli nie odpowietrzysz prawidłowo hamulców?

Brak odpowietrzenia hamulców, jak również nieprawidłowe wykonanie tej czynności, może skutkować kłopotami z hamulcami i zmniejszeniem siły hamowania. Jeżeli płyn w zbiorniku zacznie gwałtownie spadać, może to doprowadzić do przedostania się powietrza z zewnątrz do pompy hamulcowej. Gdy to się stanie, dalsze działanie „na własną rękę” nie będzie już możliwe. Konieczna będzie wizyta w serwisie w celu naprawy pompy.
