Diagnostyka i Naprawa: Dlaczego Wybija Różnicówka 3-Fazowa przy Betoniarce i Jakie Są Przyczyny?

Wyłącznik różnicowoprądowy (RCD), popularnie nazywany różnicówką lub bezpiecznikiem różnicowym, stanowi jeden z podstawowych elementów ochrony instalacji elektrycznej przed porażeniem prądem elektrycznym. Jest to element ochrony uzupełniającej, zalecany do stosowania we wszystkich nowych instalacjach. Przede wszystkim nie powinniśmy unikać jego stosowania ze względu na możliwość zadziałania - jeżeli wyłącznik różnicowoprądowy zadziałał, to znaczy, że w instalacji jest uszkodzenie lub coś jest niewłaściwie połączone (np. odbiornik, przedłużacz).

Zadziałanie wyłącznika różnicowoprądowego może być spowodowane różnymi awariami. Zazwyczaj jednak można bardzo szybko zlokalizować uszkodzenie. Nie ma co panikować, trzeba tylko odpowiednio postępować - krok po kroku. W ten sposób możemy sami uruchomić pozostałą część instalacji, albo nawet zlokalizować uszkodzone urządzenie.

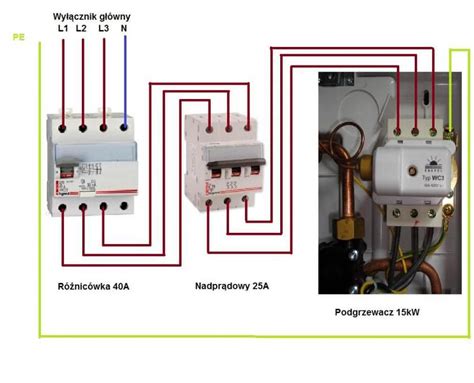

Jak Działa Wyłącznik Różnicowoprądowy?

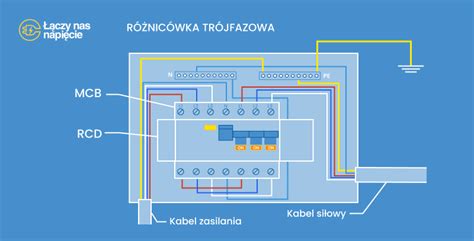

Wyłącznik RCD to nie jest urządzenie ani magiczne, ani bezawaryjne. Przez różnicówkę przechodzą przewody, a mówiąc bardzo obrazowo: prąd jednym przewodem wpływa, a innym wraca. W prawidłowo działającej instalacji elektrycznej suma prądu wpływającego do wyłącznika RCD i wypływającego z niego powinna wynosić zero. Docelowo ten prąd w normalnej sytuacji powinien płynąć przewodami fazowymi (L) i neutralnymi (N).

Spora część porażeń prądem powoduje płynięcie tego prądu inną drogą (tzw. prąd różnicowy). RCD ma prawo wyłączyć dopiero, gdy prąd różnicowy osiągnie wartość nominalną - zwykle 30 mA. Połowa z tej wartości płynąca przez mięśnie wystarczy, aby dostać bardzo silnego skurczu tych mięśni i samemu sobie niechcący wyrządzić krzywdę. W instalacjach domowych powinny być stosowane RCD wysokoczułe o prądzie zadziałania ≤30 mA.

Dlaczego Różnicówka Wybija? Główne Przyczyny

Biorąc pod uwagę sposób działania wyłącznika RCD, można wskazać wiele różnych przyczyn jego zadziałania. Finalnie logiczne się staje, że przyczyną może być wszystko, wraz z instalacją i samą różnicówką.

1. Prąd Upływu w Instalacji

Prąd upływu powstaje w instalacji elektrycznej zawsze, gdy jest ona wykorzystywana do zasilania dowolnego podłączonego do niej urządzenia. W przypadku, gdy instalacja jest rozległa, czyli składa się z wielu przewodów o dużej łącznej długości, prąd upływu zauważalnie wzrasta w miarę podłączania kolejnych urządzeń. Na sumaryczną wielkość prądu upływu mają wpływ także większe urządzenia AGD, jak pralki, suszarki, zmywarki albo przepływowe podgrzewacze wody. Warto też mieć na uwadze, że podłączenie bardzo długiego przedłużacza (np. do betoniarki na placu budowy) również może przyczynić się do zwiększenia prądu upływu.

Zgodnie z tzw. pierwszym prawem Kirchhoffa, prąd się sumuje. Czym dłuższy jest przewód i bardziej zewsząd otoczony mniej lub bardziej uziemionym żelastwem, tym większy prąd różnicowy. Ta zasada dotyczy również wielu innych elementów w instalacji i urządzeniach.

2. Błędy w Instalacji Elektrycznej

Przyczyną częstych problemów z wyłącznikiem RCD są także różnego rodzaju błędy popełnione na etapie układania danej instalacji elektrycznej bądź podłączania aparatury w rozdzielnicy.

• Jednym z nagminnie powtarzających się błędów jest przypadkowe połączenie przewodów PE (ochronnego) i N (neutralnego) za wyłącznikiem różnicowoprądowym (np. w gniazdku).
• Zdarza się także podłączenie przewodów neutralnych (N) poszczególnych obwodów zabezpieczanych różnicówkami do wspólnej listwy.

Takie błędy powodują przepływ prądu różnicowego i nieuzasadnione zadziałanie RCD.

3. Uszkodzenia Urządzeń i Izolacji

Każde urządzenie elektryczne czy elektromechaniczne jest w naturalny sposób podatne na możliwość wystąpienia usterki bądź awarii. Uszkodzenia te nie zawsze są łatwo wykrywalne.

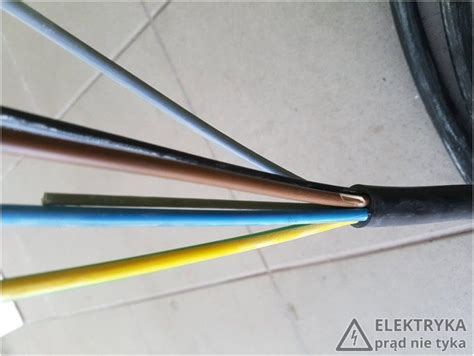

• Wady Izolacji: Izolacja w przewodach z czasem ulega degradacji. Wiele tworzyw sztucznych, np. polwinit (polichlorek winylu) używany w większości przewodów domowych i biurowych, powoli wchłania wodę i ulega uszkodzeniu pod wpływem promieniowania UV. Przewód długotrwale leżący w wodzie, np. w jeziorze, zamienia izolację na przewodnik, co prowadzi do upływu prądu.
• Woda i Brud: Woda, zwłaszcza brudna lub z minerałami, jest przewodnikiem. Nawet kurz z powietrza zmienia właściwości wody destylowanej. Brudna woda z prania wylana na przedłużacz może spowodować nie tylko zadziałanie RCD, ale nawet wyłącznika nadprądowego.
• Urządzenia z Filtrami EMI: Coraz częściej urządzenia generują zakłócenia, dlatego montuje się w nich filtry EMI (Electromagnetic Interference). Takowe filtry często generują prąd różnicowy. Czym większa moc i większe zakłócenia, tym większy filtr i zazwyczaj większy prąd różnicowy. Znaczna ilość komputerów stacjonarnych pracujących na jednej różnicówce jest dość częstym przykładem.

W przypadku betoniarki, częstym problemem mogą być uszkodzenia izolacji przewodów na skutek eksploatacji w trudnych warunkach (wilgoć, uszkodzenia mechaniczne) lub usterka mechaniczna silnika, która prowadzi do upływu prądu.

4. Przepięcia w Instalacji

Przepięcie w instalacji elektrycznej to zagrożenie najbardziej prawdopodobne w przypadku zasilania budynku z linii napowietrznej, w większym stopniu narażonej na negatywne oddziaływanie wyładowań atmosferycznych. Nagłe skoki napięcia mogą spowodować chwilowy przepływ prądu różnicowego i zadziałanie RCD.

5. Uszkodzony Sam Wyłącznik RCD

Wyłącznik RCD może ulec uszkodzeniu tak samo, jak każde inne urządzenie elektryczne. Uszkodzenie wyłącznika RCD może objawiać się bardzo częstym i nieuzasadnionym wybijaniem różnicówki. Co bardzo ważne, zepsutej różnicówki się nie naprawia - konieczna jest wymiana całego modułu na nowy, o adekwatnych parametrach pracy i zgodny z obowiązującymi w Polsce przepisami.

Problem z Betoniarką - Specyficzne Przyczyny i Diagnostyka

Użytkownik zgłasza problem z małą betoniarką, która wyłącza się, gdy nie jest trzymany włącznik. Początkowo problem występował sporadycznie, ale teraz betoniarka wyłącza się natychmiast. Chociaż temat artykułu dotyczy betoniarki trójfazowej, opisywany przypadek odnosi się do maszyny o mocy 850W z silnikiem na 230V i włącznikiem CK-1. Należy pamiętać, że zasady działania RCD i ogólne metody diagnostyki są podobne dla instalacji jedno- i trójfazowych.

Możliwe przyczyny problemów z betoniarką, zarówno jedno-, jak i trójfazową:

• Uszkodzony włącznik: Włącznik betoniarki, często z wbudowanym przekaźnikiem (jak CK-1), może ulec uszkodzeniu. Najlepiej jest na próbę zastąpić go innym wyłącznikiem o odpowiednich parametrach elektrycznych.
• Zużycie silnika: Od czasu do czasu silnik stawał, wyłączając włącznik, co mogło świadczyć o przeciążeniu. Zbyt duże obciążenie lub wewnętrzne uszkodzenie silnika (np. uszkodzenie izolacji uzwojeń) może prowadzić do wzrostu prądu upływu.
• Zaśniedziałe styki lub luźne połączenia: Nawet w stosunkowo nowej betoniarce mogą wystąpić zaśniedziałe styki lub luźne połączenia w skrzynce elektrycznej, co prowadzi do zwiększonej rezystancji, nagrzewania się i w konsekwencji zadziałania zabezpieczeń.
• Uszkodzony kondensator rozruchowy: W przypadku betoniarek jednofazowych z silnikiem indukcyjnym, uszkodzony kondensator rozruchowy (np. CBB60) może prowadzić do nieprawidłowej pracy silnika, przegrzewania się i w konsekwencji do problemów z RCD.
• Uszkodzony przewód zasilający: Przewód podłączony do betoniarki jest często narażony na uszkodzenia mechaniczne, co może prowadzić do zwarć lub upływów prądu.

Jak Samodzielnie Zlokalizować Przyczynę Wybijania RCD (Dla Laika)

UWAGA: Jeżeli nie jesteś elektrykiem i nie masz uprawnień do pracy przy instalacjach elektrycznych - nie wolno Ci wykonywać żadnych prac poza załączaniem/wyłączaniem zabezpieczeń ani odłączaniem/podłączaniem urządzeń do gniazdek. Wszelkie dalsze prace powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka!

Zanim wezwiesz fachowca, możesz podjąć próbę identyfikacji źródła problemu w ramach uprawnień i możliwości ustawowo dostępnych dla zwykłego użytkownika instalacji elektrycznej. Pamiętaj, że wszelkie prace przy instalacjach elektrycznych (a zwłaszcza naprawy czy wymianę jej elementów) powinien wykonywać wyłącznie wykwalifikowany elektryk z wymaganymi uprawnieniami.

1. Wstępne Sprawdzenie:
   • Wyłącz wszystkie zabezpieczenia w rozdzielnicy.
   • Spróbuj włączyć wyłącznik różnicowoprądowy.
   • Jeśli RCD nie daje się włączyć lub natychmiast po włączeniu ponownie wybija, może to oznaczać problemy po stronie rozdzielnicy (złe podpięcie różnicówki, obluzowany przewód, uszkodzenie samego RCD, wadliwe połączenia) lub poważne problemy w obwodach instalacji. W takim przypadku konieczne jest wezwanie elektryka.
2. Lokalizacja Uszkodzonego Obwodu:
   • Jeśli udało się włączyć RCD (lub jeśli wybija po włączeniu jakiegoś obwodu), włączaj kolejno poszczególne zabezpieczenia nadprądowe.
   • To zabezpieczenie, przy którym RCD zadziała, oznacza uszkodzony obwód.
   • Załącz pozostałe zabezpieczenia, aby sprawdzić, czy tylko na tym obwodzie jest uszkodzenie.
3. Diagnostyka Obwodów Gniazd:
   • Jeżeli problematyczny obwód to gniazda - odłącz wszystko, co jest do nich podłączone, a następnie spróbuj włączyć RCD.
   • Jeśli RCD nie zadziałał, oznacza to, że uszkodzone jest któreś z urządzeń (np. betoniarka, przedłużacz). Podłączaj urządzenia po kolei, aby zidentyfikować wadliwe.
   • Jeśli RCD nadal wybija mimo odłączenia wszystkich urządzeń, problem jest wewnątrz instalacji (np. uszkodzony przewód lub gniazdko) i wymaga pomocy fachowca.
4. Diagnostyka Obwodów Oświetleniowych:
   • Jeżeli problematyczny obwód to oświetlenie - spróbuj wyłączyć łącznikami wszystkie lampy i załączyć RCD.
   • Jeśli RCD się włączył, załączaj kolejno łączniki. Ten, przy którym RCD zadziała, wskazuje na uszkodzoną lampę lub oprawę.
   • Uszkodzona może być lampa lub znajdująca się w niej żarówka (zwłaszcza LED, posiadające komponenty elektroniczne). Po odłączeniu lub wymianie żarówek/lamp, sprawdź ponownie.
   • Jeśli wyłączenie wszystkich lamp łącznikami nie pomaga i nadal nie można załączyć RCD, może to oznaczać uszkodzenie wewnątrz instalacji. Należy wówczas sprawdzić puszki instalacyjne (czy nie upalił się żaden styk lub przewód, czy połączenia nie są luźne) lub uszkodzony przewód.
5. Sprawdzenie Przewodów Neutralnych (N):
   • Jeśli po wyłączeniu wszystkich obwodów RCD nadal wybija, może to być problem z przewodami neutralnymi.
   • Odłączaj kolejno przewody neutralne od listwy N (po stronie odbiorników, za RCD). Ten przewód, przy którym RCD przestanie wybijać, jest na obwodzie z uszkodzeniem.

Kiedy Wezwać Elektryka?

W przypadku, gdy problem nastał nagle i nie masz pod ręką elektryka, a powyższe kroki diagnostyczne nie doprowadziły do rozwiązania problemu, lub gdy jesteś niepewny swoich działań, zawsze wezwij wykwalifikowanego specjalistę.

Koniecznie wezwij elektryka "pomiarowca" (elektryka z uprawnieniami do pomiarów i odpowiednim sprzętem), który zdiagnozuje przyczynę i ją usunie w następujących sytuacjach:

• RCD wybija zaraz po włączeniu, mimo odłączenia wszystkich odbiorników.
• Nie możesz zidentyfikować problematycznego obwodu.
• Podejrzewasz uszkodzenie wewnętrznej instalacji (np. przewodów w ścianie).
• RCD wybija bez wyraźnej przyczyny, nawet przy małym obciążeniu.
• Po 5-letnich przeglądach nie dokonano pomiarów dotyczących samej różnicówki.
• Konieczna jest wymiana uszkodzonego wyłącznika RCD lub innych elementów instalacji. Wymianę różnicówki bezwzględnie powinien przeprowadzać wykwalifikowany elektryk posiadający wymagane prawem uprawnienia.

Omijanie Wyłącznika Różnicowoprądowego (RCD) - Bezwzględnie Zakazane!

W kraju nad Wisłą coraz częściej zdarza się, że wezwany samozwańczy elektryk, często z lewymi uprawnieniami, nie będzie diagnozował źródła problemu, tylko wykona tzw. "mostek", powodujący ominięcie prądu przez RCD, czyli dość skutecznie neutralizującego działanie RCD. Wtedy przeciętny laik myśli, że zostało "naprawione". To cudownie prowadzi do jeszcze większego przeświadczenia o własnym lub rodziny bezpieczeństwie. Takie działanie jest skrajnie niebezpieczne i zagraża życiu!

Tzw. mostek wykonany w celu ominięcia RCD powoduje brak ochrony ze strony różnicówki. Takie instalacje to zawsze jest kraina łez i rozpaczy, a laicy bardzo często się obrażają, jak im się powie, że cała instalacja nadaje się tylko do wymiany. Ww. partacze niezwykle często ignorują kolory przewodów, bo to czas, a czas to pieniądz. Efekt tego bywa bardzo wspaniały, jak przyjdzie czasem skorzystać z gniazdka, które nie było używane od "stuleci" i nagle brakuje prądu lub dochodzi do niebezpiecznych sytuacji.
