Układ elektryczny w traktorkach kosiarkach Honda odgrywa kluczową rolę w zapewnieniu prawidłowego funkcjonowania maszyny, w tym rozruchu silnika i ładowania akumulatora. Jednym z fundamentalnych elementów tego systemu jest regulator napięcia, który odpowiada za stabilizację prądu dostarczanego do akumulatora. Zrozumienie jego działania oraz schematów podłączenia jest niezbędne do skutecznej diagnostyki i naprawy problemów z ładowaniem.
Rola i Zasada Działania Regulatora Napięcia

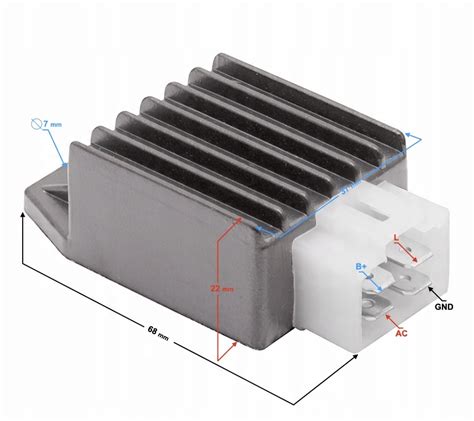

Regulator napięcia jest integralną częścią systemu ładowania, którego zadaniem jest przekształcanie zmiennego prądu generowanego przez cewkę ładującą (stojan) silnika na prąd stały, a następnie stabilizowanie go do bezpiecznego poziomu (zazwyczaj około 13,5-14,5 V) dla akumulatora.
Z alternatora zazwyczaj wychodzą dwa przewody, na których miernik pokazuje od 15 V do 32 V prądu zmiennego, w zależności od obrotów silnika. To świadczy o prawidłowej pracy cewki ładującej. Jeżeli z alternatora wychodzą dwa przewody, to połączenie z masą jest tylko wtedy, gdy jest osobne uzwojenie do ładowania, a oddzielne do oświetlenia. Ładowanie działa w ten sposób, że prąd zmienny o amplitudzie (napięcia) znacznie większej niż napięcie akumulatora dociera do regulatora dwoma przewodami, gdzie jest prostowany (zazwyczaj przez mostek Gretza). Minus mostka jest na "masie" regulatora, która musi być przewodząco połączona z masą traktorka.
Istnieją różne typy regulatorów, w tym szeregowe i stratne (równoległe). Niektóre silniki spalinowe, na których zainstalowany jest stojan, mogą generować do 28 V przy 3600 obr/min i maksymalnie 25 A prądu zmiennego, z jedno fazowym uzwojeniem. Kluczowe jest, aby cewki były przystosowane do pracy z wybranym typem regulatora.
Diagnostyka Problemów z Ładowaniem
Wielu użytkowników traktorków kosiarek Honda, np. modeli z silnikiem Honda 20 KM, HF1211 S, GCV530 (Honda 2417 HME), doświadcza problemów z brakiem ładowania akumulatora. Do typowych objawów należy brak ładowania, spadek napięcia na akumulatorze (np. 12,3 V na naładowanym akumulatorze), mimo że silnik pracuje, oraz ciągle świecąca kontrolka ładowania po uruchomieniu silnika.
Kroki diagnostyczne:
- Sprawdzenie napięcia na cewkach ładujących: Przy uruchomionym silniku zmierz napięcie na przewodach wychodzących z cewki ładującej (przed regulatorem). Powinno ono wynosić od 15 V do 32 V prądu zmiennego (AC) w zależności od obrotów. Przewód z alternatora (przed regulatorem) wykazuje oporność do "masy" pojazdu, gdyż jest to cewka masowa, jednym końcem podłączona do statora alternatora.
- Kontrola bezpieczników i przekaźników: Sprawdź wszystkie bezpieczniki, np. 25 A i 15 A. Czasami problem leży w wypalonych stykach przekaźnika, do którego podłączony jest kabel z regulatora. Użytkownik traktorka Honda 2417 HME zgłaszał, że przekaźnik numer 20 w układzie ładowania wyglądał na uszkodzony i został wymieniony.
- Weryfikacja połączeń: Upewnij się, że wszystkie złącza i kable są nienaruszone i prawidłowo podłączone. Problem z ładowaniem może wynikać z braku przejścia na wtyczce, szczególnie w traktorkach, które długo stały.
- Test regulatora napięcia: Jeśli cewki generują odpowiednie napięcie zmienne, a akumulator nadal się nie ładuje, podejrzenie pada na uszkodzony regulator napięcia. Można spróbować podłączyć akumulator bezpośrednio pod regulator. W przypadku uszkodzonego regulatora napięcia, często uszkadzają się tranzystory lub diody prostownicze wewnątrz modułu.
Alternator zaczyna ładować przy stosunkowo niskich obrotach, więc jeśli nie ładuje nawet po "podgazowaniu", to może być uszkodzony (najczęściej spalone diody prostownicze) albo uszkodzony jest regulator (np. zużyta szczotka wzbudzenia).
Schematy Podłączenia Regulatora Napięcia
Właściwe podłączenie regulatora napięcia jest kluczowe dla prawidłowego działania układu ładowania. Schematy mogą się różnić w zależności od modelu traktorka i silnika.

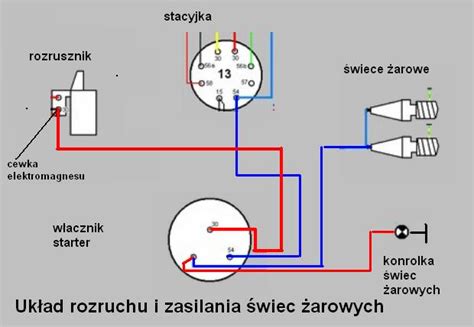

Podłączenie do stacyjki 5-pinowej
W traktorkach z silnikami Honda, takimi jak GCV530 w modelu Honda 2216, stacyjka może mieć 5 pinów oznaczonych jako G, L, B, S, M. Prawidłowe przyporządkowanie kabli jest tu niezwykle ważne. W typowym schemacie połączeń, biały przewód z regulatora napięcia często łączy się z bezpiecznikiem w skrzynce kontrolnej, a następnie z akumulatorem. Wyjście z regulatora napięcia często podłącza się bezpośrednio do akumulatora, czasem z pominięciem bezpiecznika widocznego na schemacie, co nie jest zalecane.
Czarny przewód z żółtym paskiem zazwyczaj służy do zasilania elektrozaworu odcinającego paliwo.

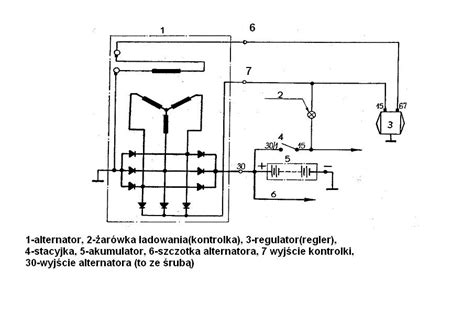

Ogólny schemat połączeń
Zazwyczaj z cewki ładującej (stojana) wychodzą dwa przewody, które doprowadzają prąd zmienny do regulatora. Z regulatora wychodzą przewody do akumulatora (prąd stały), a często także do innych elementów instalacji, jak np. oświetlenie. Ważne jest, aby połączenia były zgodne z oryginalnym schematem instalacji traktorka.
Dobór Zamienników Regulatorów Napięcia
Wiele traktorków kosiarek Honda, w tym modele HF2113, HF2213, HF2315, HF2417, wykorzystuje regulatory napięcia, które można zastąpić zamiennikami. Użytkownicy często poszukują zamienników, gdy cena oryginalnego regulatora jest wysoka lub gdy dany model jest już zbyt stary, aby znaleźć oryginalne części.
Przykłady kompatybilności i zamienników:
- Regulatory pasujące do Castel Garden F72, J92, TC102, TC122 są często kompatybilne z modelami Honda HF2113, HF2213, HF2315, HF2417 oraz Stiga Estate, Tornado.
- Niektórzy użytkownicy z sukcesem stosują regulatory od skuterów lub quadów (zwłaszcza te stratne/równoległe), pod warunkiem, że cewki ładowania są do nich przystosowane i układ wytrzymuje prądy rzędu 10-16 A.
- Kupiono zamiennik oryginalnego regulatora Briggs & Stratton i po zamontowaniu do traktorka w wersji tylko z diodą (diodę pozostawiono) uzyskano 14,15 V na średnich i wysokich obrotach oraz prąd ładowania około 1,3 A.
W przypadku braku oryginalnego schematu dla starszych modeli, takich jak Hinomoto C 172, dobranie odpowiedniego regulatora może być wyzwaniem. W takich sytuacjach pomocne może być szukanie informacji o typach regulatorów stosowanych w podobnych silnikach lub próba identyfikacji uszkodzonych komponentów wewnątrz oryginalnego regulatora (np. tyrystor S1012L).
Pamiętaj: Każda kosiarka spalinowa, elektryczna czy traktorek ogrodowy ma w mniejszym lub większym stopniu rozbudowany system elektryczny, który odpowiada za określone funkcje w urządzeniu. I tak w kosiarkach i traktorkach możemy spotkać elektryczne rozruszniki silnika, solenoidy (elektromagnesy), stacyjki, światła, różnego rodzaju czujniki, regulatory napięcia itp. Wszystko to jest połączone ze sobą pośrednio lub bezpośrednio za pomocą wiązki kabli, które przysyłają sygnały elektryczne.
