Automatyczne Opuszczanie Poduszek Zawieszenia w Naczepie Wywrotce z Systemem WABCO ECAS

Oś w naczepie odgrywa bardzo ważną rolę, wspierając jej konstrukcję i odpowiadając za mobilność. Co ciekawe, element ten można podnosić i opuszczać, co jest niezwykle przydatną umiejętnością dla każdego kierowcy samochodu ciężarowego. Funkcja podnoszenia i opuszczania osi, choć wydaje się niepozorna, ma spory wpływ na komfort jazdy, zużycie sprzętu, a nawet bezpieczeństwo. Uniesienie osi może okazać się konieczne w wielu sytuacjach, m.in. podczas manewrowania w ciasnych przestrzeniach czy optymalizacji zużycia paliwa.

Znaczenie Podnoszenia i Opuszczania Osi w Naczepach

Na pierwszy rzut oka może się wydawać, że podnoszenie osi w naczepie to trik na wyjątkowe okazje, takie jak manewry na wąskim parkingu czy przejazd przez stromy podjazd. Jednak zastosowanie tej funkcji niesie za sobą wiele korzyści ekonomicznych i technicznych:

• Oszczędność paliwa i wydłużenie żywotności opon: Każda dodatkowa oś to dodatkowy opór toczenia, który bezpośrednio wpływa na spalanie. Kiedy jedziesz bez ładunku albo z lekkim towarem, nie ma sensu obciążać wszystkich kół. Uniesienie jednej osi sprawia, że mniej ogumienia ma kontakt z nawierzchnią, więc zestaw zużywa mniej paliwa, a opony wolniej się zużywają.
• Poprawa manewrowości i zwrotności: Mniej kół dotykających asfaltu oznacza krótszą powierzchnię styku z drogą, co przekłada się na większą swobodę w ciasnych zakrętach, na rondach czy przy cofaniu między rampami. Uniesienie osi ułatwia wykonywanie skrętu, a także manewrowanie w trudnych warunkach.
• Poprawa bezpieczeństwa: Dzięki lepszemu rozkładowi ciężaru możesz skuteczniej dociążyć oś napędową, co ma ogromne znaczenie w trudnych warunkach drogowych, np. na śliskiej nawierzchni.
• Zgodność z przepisami: Niektóre kraje rygorystycznie kontrolują naciski na poszczególne osie. W nowoczesnych zestawach systemy ECAS i EBS pomagają rozkładać ciężar, ale to kierowca ostatecznie decyduje, kiedy aktywować funkcję podnoszenia, aby uniknąć przekroczenia dopuszczalnych wartości i związanych z tym mandatów czy zatrzymania pojazdu.

Jak Działa System Podnoszenia Osi?

Za prostym naciśnięciem przycisku, który unosi oś, stoi zgrany zespół układów działających w idealnej synchronizacji. Oś podnoszona to nie jest zwykła oś - jest wyposażona w specjalne siłowniki pneumatyczne i osobne zawieszenie, co pozwala na jej odciążenie i uniesienie nad nawierzchnię, kiedy tylko jest taka potrzeba. Najczęściej dotyczy to osi pierwszej lub ostatniej, w zależności od konstrukcji naczepy i jej przeznaczenia.

Główną rolę odgrywa tu siłownik pneumatyczny - po otrzymaniu sygnału (np. z przycisku w kabinie albo automatycznie z systemu ECAS), wykorzystuje on sprężone powietrze do szybkiego uniesienia osi. Cały proces trwa zaledwie kilka sekund i nie wymaga zatrzymywania pojazdu. Elektroniczny układ hamulcowy EBS analizuje warunki jazdy i przesyła informacje do ECAS-a (elektronicznego systemu kontroli zawieszenia). Ten z kolei zbiera dane z czujników i decyduje, czy można bezpiecznie podnieść oś. Finalnie sygnał trafia do układu pneumatycznego, który aktywuje siłownik. Nowoczesne zestawy mogą podnosić oś samoczynnie, bez ingerencji kierowcy, gdy system ECAS wykryje, że nacisk na jedną z osi jest zbyt mały (np. podczas jazdy na pusto).

Procedura Standardowego Podnoszenia i Opuszczania Osi

Podnoszenie i opuszczanie osi nie jest trudne ani czasochłonne, jednak wymaga znajomości specyfiki danej naczepy:

1. Zapoznanie się z instrukcją obsługi: Na początku należy sięgnąć po instrukcję obsługi naczepy i zapoznać się ze wskazówkami producenta. Trzeba pamiętać, że różne modele mogą mieć odmienne systemy do podnoszenia i opuszczania osi.
2. Lokalizacja elementu sterującego: Po zapoznaniu się z instrukcją czas znaleźć odpowiedni element pozwalający na podniesienie osi w naczepie. W zależności od modelu może mieć on formę pokrętła, przycisku (często oznaczonego ikoną osi lub napisem LIFT AXLE) czy ręcznej dźwigni, zazwyczaj umieszczonego na desce rozdzielczej w kabinie.
3. Przygotowanie pojazdu: Przed podniesieniem osi pojazdu trzeba zatrzymać ciężarówkę na płaskiej, równej i stabilnej nawierzchni.
4. Aktywacja funkcji: Po ustawieniu ciężarówki na odpowiedniej nawierzchni można przejść do wciśnięcia przycisku lub przesunięcia dźwigni w celu podniesienia osi. Opuszczanie osi jest zazwyczaj równie proste - wystarczy ponownie wcisnąć ten sam przycisk lub przesunąć dźwignię w dół.

Automatyczne Wypuszczanie Powietrza z Poduszek przy Kiprowaniu - System WABCO ECAS

Wielu kierowców naczep wywrotek, np. Carnehl z systemem WABCO ECAS (np. model 480 102 014 R plus, ECAS 4729051140), napotyka problem braku dedykowanego zaworu do automatycznego spuszczania powietrza z poduszek podczas kiprowania. Sterowanie poduszek odbywa się zazwyczaj bezpośrednio z zaworu WABCO, a poziomowanie realizowane jest przez elektryczny "bocian", co uniemożliwia podłączenie tradycyjnego zaworu pneumatycznego.

Rozwiązanie: Aktywacja funkcji poprzez złącze w sterowniku ECAS

Zamiast dodawania osobnego zaworu pneumatycznego, automatyczne wypuszczanie powietrza z poduszek zawieszenia podczas kiprowania można uruchomić, wykorzystując funkcjonalność sterownika ECAS. System ECAS powinien posiadać gniazdo na pilota, który pozwala na opuszczanie i podnoszenie naczepy, a w nowszych wersjach typu "E" taka funkcja mogłaby być do programowana.

Kluczowym rozwiązaniem jest wykorzystanie specjalnego złącza w sterowniku ECAS:

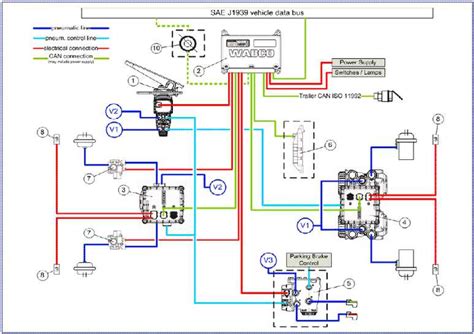

• Złącze 2-pinowe, często oznaczone cyfrą 7 na schemacie, może służyć do elektrycznego aktywowania funkcji wypuszczania powietrza z poduszek zawieszenia.
• Wystarczy poprawnie sparametryzować sterownik ECAS, aby po zwarciu tych dwóch pinów złącza "7" powietrze z poduszek zostało wypuszczone.
• W praktyce można spróbować połączyć spinaczem oba styki w złączu "7" (jeśli system zareaguje i opuści naczepę, problem jest rozwiązany, choć wymaga to docelowo profesjonalnego podłączenia do instalacji).
• Wejście oznaczone np. x9 może być sterowane zarówno plusem, jak i masą.

Jeśli po zwarciu pinów system nie zareaguje, najprawdopodobniej konieczne jest zaprogramowanie tej funkcji w sterowniku ECAS przez autoryzowany serwis. Należy również sprawdzić, czy wyjście oznaczone jako "2" jest obsadzone, co może mieć wpływ na działanie pilota. Różnice w działaniu naczepy mogą występować w zależności od podpiętego ciągnika (np. w naczepach podpiętych pod DAF CF oś sama opada po wyłączeniu zapłonu, natomiast pod Scania 114L pozostaje w górze, chyba że jest załadowana, wtedy opuszcza się, a po wyładunku podnosi się po przekroczeniu 20 km/h).

Ważne Zasady i Bezpieczeństwo Użytkowania

Mimo że systemy robią swoje, ostatnie słowo zawsze należy do kierowcy. Korzystanie z funkcji podnoszenia i opuszczania osi z głową wymaga znajomości podstaw i przestrzegania zasad bezpieczeństwa:

• Instrukcja to podstawa: Każda naczepa może mieć inny system sterowania, dlatego podstawą jest zapoznanie się z instrukcją konkretnego modelu.
• Unikaj przeciążeń: Nigdy nie podnoś osi, gdy naczepa jest w pełni załadowana - może to przeciążyć pozostałe osie i doprowadzić do uszkodzenia zawieszenia.
• Ostrożność przy manewrach: Podniesiona oś podczas ostrego skrętu może negatywnie wpłynąć na stabilność zestawu.
• Stabilność podczas kiprowania: Zawsze upewnij się, że naczepa jest ustawiona na płaskiej i stabilnej nawierzchni przed rozpoczęciem kiprowania. Nieprawidłowe ustawienie, szczególnie na pochyłościach, może prowadzić do niebezpiecznego uniesienia kół ciągnika, a nawet przewrócenia zestawu.
• Nieprawidłowo podniesiona oś: Jeśli proces podnoszenia nie zostanie wykonany w odpowiedni sposób, może dojść do uszkodzenia naczepy, a niepoprawnie podniesiona oś utrudnia manewrowanie.

Diagnostyka Problemów

Jeśli oś nie reaguje na komendę, pierwszym krokiem jest sprawdzenie ciśnienia w układzie pneumatycznym - bez odpowiedniego poziomu powietrza nic się nie wydarzy. Następnie warto rzucić okiem na bezpieczniki, przewody i sam siłownik. Jeżeli wszystko wydaje się w porządku, a oś nadal nie reaguje, problem może tkwić w sterowniku lub jednostce centralnej ECAS, co wymaga interwencji specjalisty.

Podsumowanie Możliwości Nowoczesnych Systemów

Dzisiejsza naczepa to już nie tylko kawał stali na kołach, ale zaawansowany zestaw systemów, które realnie odciążają kierowcę. Niewielkie, ale niezwykle istotne elementy umieszczone w zawieszeniu na bieżąco monitorują nacisk na każdą oś, a zebrane dane trafiają do ECAS-a. System analizuje sytuację i - jeśli uzna, że warunki na to pozwalają - automatycznie aktywuje siłownik i podnosi lub opuszcza oś.

ECAS, EBS i układ pneumatyczny tworzą zgrany zespół. ECAS zbiera i interpretuje dane, EBS przekazuje sygnał dalej, a pneumatyka wykonuje ruch. Nowoczesne zestawy coraz częściej oferują dodatki, które jeszcze bardziej upraszczają obsługę: zdalne sterowanie z pilota, aplikacje mobilne czy systemy monitorowania nacisków w czasie rzeczywistym. Znajomość możliwości swojego zestawu i ich wykorzystanie może znacząco ułatwić pracę kierowcy i zwiększyć bezpieczeństwo na drodze.
