Instalacje elektryczne w maszynach rolniczych odgrywają kluczową rolę w efektywności i bezpieczeństwie pracy. Wśród wielu typów złączy, gniazdo 3-biegunowe jest powszechnie stosowane do zasilania różnorodnych urządzeń pomocniczych. Prawidłowe podłączenie i konserwacja tego elementu jest niezbędna do zapewnienia niezawodnego działania maszyn. Ten przewodnik krok po kroku wyjaśnia, jak poprawnie podłączyć i dbać o 3-biegunowe gniazdo w ciągniku, zapewniając jego długotrwałe i bezpieczne funkcjonowanie.
Rodzaje gniazd elektrycznych w maszynach rolniczych
Przyczepy rolnicze różnią się od siebie pod względem rodzajów gniazd, co ma wpływ na ich kompatybilność z ciągnikami. W gruncie rzeczy, przyczepy do ciągników znacząco różnią się od sprzętu samochodowego, choć schematy podłączenia świateł bywają podobne.
Gniazda do przyczep (7-pin, 13-pin)
Wyróżnia się 3 podstawowe rodzaje wiązek elektrycznych występujących w przyczepach rolniczych, które służą głównie do kontroli świateł. Jeśli mamy do czynienia z przyczepą lekką pozbawioną światła cofania, będzie miała prawdopodobnie wtyczkę 7-pinową typu „N”. Wtyczkę 13-pinową zaś będą miały przyczepy rolnicze powyżej 750 kilogramów. Nowsze modele przyczep mogą mieć także system 7-pinowy typu „S”, który zawiera pin odpowiadający za światło cofania. Na początku trzeba przede wszystkim sprawdzić, ile pinów ma gniazdo w ciągniku, ponieważ liczba wystających bolców powinna zazębić się z wtyczką zamontowaną w przyczepie. Jeśli elementy do siebie nie pasują, nie wszystko będzie działać jak należy. Istnieją też specjalne bezprzewodowe testery gniazda, do których można podłączyć przyczepy rolnicze i sprawdzić ich funkcjonowanie. To pozwala w łatwy sposób zidentyfikować problemy związane z wadami oświetlenia przyczep. W razie zapotrzebowania na więcej niż jedną przyczepę, można zaopatrzyć się w przejściówki.
Gniazdo 3-biegunowe - zastosowanie i funkcje
Gniazdo 3-pinowe znajduje szerokie zastosowanie w maszynach rolniczych. Umożliwia ono podłączanie różnorodnych urządzeń, takich jak oświetlenie robocze, elektryczne narzędzia pomocnicze czy systemy sterowania poszczególnymi funkcjami maszyny. Jest to kluczowy element zapewniający wszechstronność i efektywność pracy w gospodarstwie rolnym.
Proces podłączania 3-biegunowego gniazda
1. Dobór odpowiedniego gniazda
Pierwszym i kluczowym krokiem podczas podłączania gniazda 3-pinowego w ciągniku jest dokładne dobranie odpowiedniego modelu gniazda, które będzie kompatybilne z instalacją maszyny i spełni wszystkie wymogi techniczne.
2. Przygotowanie instalacji elektrycznej ciągnika
Kolejnym etapem jest odpowiednie przygotowanie instalacji elektrycznej w ciągniku. Należy dokładnie sprawdzić stan wszystkich przewodów pod kątem ewentualnych uszkodzeń. W przypadku wykrycia niesprawnych lub uszkodzonych przewodów, zaleca się ich natychmiastową wymianę, aby zapewnić bezpieczeństwo i stabilność połączenia.
3. Montaż i schemat podłączenia przewodów
Ostatnim krokiem jest prawidłowy montaż gniazda 3-pinowego w ciągniku. Należy z niezwykłą starannością podłączyć przewody do odpowiednich złączek w gnieździe, upewniając się, że połączenia są solidne i bezpieczne. Niewłaściwe podłączenie może prowadzić do problemów z działaniem urządzeń lub nawet do uszkodzenia instalacji.

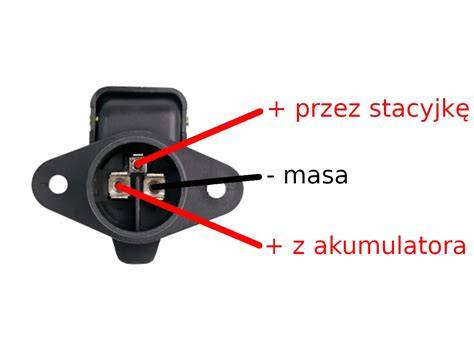

Przykładowy schemat podłączenia 3-pinowego gniazda
Typowe 3-biegunowe gniazdo pomocnicze w ciągniku zazwyczaj oferuje masę, stałe zasilanie +12V oraz zasilanie +12V po zapłonie. Oto przykład podłączenia:
- Przewód na styk 30 (zasilanie stałe +12V) bierzesz wprost z akumulatora, przewód grubości 2,5mm², zabezpieczony bezpiecznikiem 15A.
- Masę (styk 31) również możesz brać prosto z akumulatora lub z odpowiednio uziemionego punktu masowego ciągnika.
- Przewód na styk 82 (zasilanie +12V po zapłonie) bierzesz z „15” (plusa po zapłonie), dalej przez bezpiecznik 5A i odpowiedni przełącznik.
Warto pamiętać, że zbyt cienki przewód, np. od ładowarki, może okazać się niewystarczający dla prądów rzędu 20-30A, co może prowadzić do przegrzewania się, problemów z działaniem lub nawet do uszkodzeń. Zawsze należy stosować przewody o odpowiednim przekroju i właściwych bezpiecznikach, dostosowanych do przewidywanego obciążenia.
Wymagania i normy bezpieczeństwa
Podczas podłączania gniazda 3-pinowego w maszynach rolniczych, niezwykle ważne jest przestrzeganie określonych wymagań i norm dotyczących bezpieczeństwa. Przepisy te obejmują między innymi minimalną jakość samego gniazda, materiały użyte do jego produkcji, a także sposób jego montażu i zabezpieczenia. Zapewniają one nie tylko prawidłowe działanie, ale przede wszystkim bezpieczeństwo operatora i maszyny.
Konserwacja i rozwiązywanie typowych problemów
Regularna konserwacja
Aby zapewnić optymalne i długotrwałe działanie gniazda 3-pinowego, konieczne jest regularne sprawdzanie jego stanu technicznego oraz przeprowadzanie odpowiedniej konserwacji. Regularne czyszczenie styków i sprawdzanie integralności obudowy zapobiegnie wielu potencjalnym problemom.
Typowe problemy i diagnostyka
Podczas korzystania z gniazda 3-pinowego w maszynach rolniczych mogą wystąpić pewne typowe problemy. Jednym z nich może być niewłaściwe działanie gniazda, objawiające się na przykład brakiem zasilania podłączonych urządzeń lub słabymi, przerywanymi połączeniami. W takich przypadkach należy dokładnie sprawdzić przewody, złączki oraz samo gniazdo pod kątem uszkodzeń lub zanieczyszczeń. Należy także upewnić się, że zastosowane przewody mają odpowiedni przekrój i są prawidłowo zabezpieczone bezpiecznikami, aby uniknąć problemów z przepływem prądu.
Korzyści z prawidłowego podłączenia
Poprawne podłączenie gniazda 3-pinowego w maszynach rolniczych przynosi szereg znaczących korzyści. Dzięki niemu można sprawnie i bezproblemowo korzystać z różnorodnych urządzeń elektrycznych, co bezpośrednio przekłada się na zwiększenie wydajności pracy w gospodarstwie rolnym. Ułatwia to wykonywanie wielu zadań, od oświetlenia po zasilanie specjalistycznych narzędzi, zwiększając jednocześnie bezpieczeństwo użytkowania.
