Prawidłowe połączenie elektryczne między ciągnikiem siodłowym a naczepą stanowi podstawę bezpiecznego transportu drogowego. Ten artykuł przedstawia szczegóły dotyczące gniazd i wtyczek 15-pinowych 24V, które zapewniają niezawodną komunikację między pojazdami.

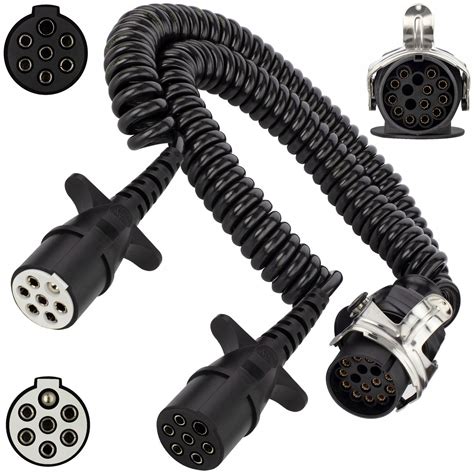

Spiralny adapter 15-pinowy do 7-pin N+S
Wysokiej jakości spiralny adapter samochodowy jest zakończony z jednej strony wtyczką 15-pinową, a z drugiej dwoma wtyczkami 7-pinowymi N+S. Jest stosowany w instalacji elektrycznej 24V i pozwala podłączyć naczepę lub przyczepę z gniazdami 7-pin N+S do ciągnika z gniazdem 15-pin. Zapewnia stałe połączenie, gwarantując nieprzerwane działanie dostępnych funkcji.
Konstrukcja i właściwości
- Dzięki spiralnej konstrukcji rozciąga się podczas użytkowania, aż do 4 metrów, zapobiegając ciągnięciu zbyt długiego przewodu po podłożu.
- Charakteryzuje się wysoką odpornością na uszkodzenia mechaniczne, np. przetarcia.
- Przewody spiralne to produkty poddawane specjalnemu procesowi nadającemu im kształt i właściwości sprężyny, która pracuje w pewnym zakresie odległości, zachowując swój kształt nawet po wielu tysiącach cykli rozciągania.
- Zastosowanie niezawodnej konstrukcji QLY-s pozwala użytkować przewód w najbardziej ekstremalnych warunkach.
- Powłoka poliuretanowa PUR to specjalna, elastyczna mieszanka cechująca się wyjątkową odpornością, która zapobiega działaniu szkodliwych warunków atmosferycznych, niskich i wysokich temperatur, uszkodzeniom mechanicznym, a także zapewnia niewrażliwość na szereg substancji, np. oleje i smary.
Produkcja i jakość
Prezentowany artykuł został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej.
Złącza 15-pinowe 24V: Standard komunikacji
Złącza 15-pinowe 24V umożliwiają prawidłową komunikację między ciągnikiem siodłowym a naczepą, zapewniając przepływ sygnałów elektrycznych niezbędnych do funkcjonowania systemów naczepy. Standard ten, w porównaniu do wcześniejszych rozwiązań 7-pinowych, pozwala na obsługę zaawansowanych funkcji.
Obsługiwane funkcje
- systemy ABS i EBS
- układy monitorowania
- oświetlenie zewnętrzne
- systemy diagnostyczne
- dodatkowe urządzenia elektroniczne
Czym jest gniazdo 15-pinowe 24V?
Gniazdo 15-pinowe 24V montowane w ciągniku siodłowym służy jako interfejs do podłączenia instalacji elektrycznej naczepy. Jego konstrukcja zawiera 15 osobnych pinów, zasilanych napięciem 24V. Wyposażone jest w uszczelnienie chroniące styki przed wilgocią oraz mechanizm blokujący, zapobiegający przypadkowemu rozłączeniu podczas jazdy.
Zastosowanie wtyczek 15-pinowych w naczepach
Wtyczki 15-pinowe 24V zapewniają integralność elektrycznych układów pojazdu ciężarowego. W transporcie dalekobieżnym umożliwiają działanie:
- systemów oświetleniowych (światła obrysowe, kierunkowskazy, światła hamowania)
- układów hamulcowych (ABS/EBS)
- czujników zużycia klocków hamulcowych
- systemów przeciwblokujących
- układów telematycznych
- systemów monitorowania ciśnienia w oponach
- systemów zarządzania temperaturą w naczepach chłodniczych
CplusE #02 - Spinanie ciągnika siodłowego z naczepą

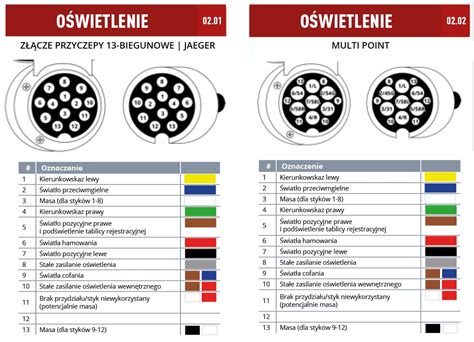

Schemat połączeń gniazda 15-pinowego 24V
Schemat połączeń stanowi niezbędny element dokumentacji technicznej dla kierowców i mechaników. Złącze umożliwia prawidłową komunikację elektryczną, zapewniając działanie wszystkich systemów podczas transportu.
Opis funkcji poszczególnych pinów
Każdy pin w gnieździe 15-pinowym ma przypisaną konkretną funkcję, sygnalizowaną standardowym kolorem przewodu.
| Pin | Oznaczenie | Funkcja | Kolor przewodu |
|---|---|---|---|
| 1 | L | lewy kierunkowskaz | żółty |
| 2 | R | prawy kierunkowskaz | zielony |
| 3 | - | światła przeciwmgielne | niebieski |
| 4 | 31 | masa (-) | biały |
| 5 | 58L | światła pozycyjne lewe | czarny |
| 6 | 58R | światła pozycyjne prawe | brązowy |
| 7 | 54 | światła hamowania | czerwony |
| 8 | 30 | zasilanie stałe (+) | pomarańczowy |
| 9 | 15 | zasilanie po stacyjce (+) | fioletowy |
| 10 | 54G | dodatkowy sygnał hamowania / zasilanie EBS | szary |
| 11 | S | światła cofania | szary/czarny |
| 12 | CAN H | linia danych CAN High | niebieski/biały |
| 13 | CAN L | linia danych CAN Low | zielony/biały |
| 14 | + | dodatkowe zasilanie | różowy |
| 15 | - | dodatkowa masa | szary/czerwony |
Kolory przewodów i ich przypisanie
System kolorystyczny przewodów ułatwia identyfikację poszczególnych funkcji podczas montażu i serwisowania:
- żółty - lewy kierunkowskaz
- zielony - prawy kierunkowskaz
- niebieski - światła przeciwmgielne
- biały - masa
- czarny - światła pozycyjne lewe
- czerwony - światła hamowania
- szary - światła cofania
Produkcja i jakość gniazd 15-pinowych 24V
Produkcja gniazd wymaga zastosowania wysokiej jakości materiałów i precyzji wykonania. Profesjonalne złącza charakteryzują się odpornością na ekstremalne temperatury, wilgoć, wibracje oraz uszkodzenia mechaniczne. Dostępne są zarówno standardowe rozwiązania, jak i modele premium z dodatkowymi zabezpieczeniami przed korozją oraz uszczelnieniami w stopniu IP67 lub wyższym.
Polscy producenci i ich oferta
Na polskim rynku gniazd i wtyczek 15-pinowych 24V wyróżniają się dwie firmy: Kamar ze Stargardu oraz HYBSZ. Kamar specjalizuje się w produkcji złączy elektrycznych do pojazdów użytkowych, oferując szeroki wybór gniazd 15-pinowych zgodnych z normami ADR, z różnymi opcjami montażu i zabezpieczeń.
HYBSZ koncentruje się na innowacyjnych rozwiązaniach technicznych, zwiększających trwałość połączeń elektrycznych. W asortymencie obu producentów znajdują się:
- standardowe gniazda i wtyczki
- rozwiązania do zastosowań specjalistycznych
- zestawy naprawcze
- kompletne wiązki elektryczne
- części zamienne
Materiały i trwałość gniazd
Wysokiej jakości gniazdo 15-pinowe wytrzymuje nawet 10 000 cykli połączeń i zapewnia wieloletnią eksploatację w trudnych warunkach atmosferycznych.
| Element | Materiał | Właściwości |
|---|---|---|
| Korpus | Poliamid z włóknem szklanym | odporność na temperatury od -40°C do +85°C |
| Elementy metalowe | Mosiądz pokryty niklem/złotem | ochrona przed korozją |
| Uszczelnienia | Elastomery/silikon | ochrona przed wodą i pyłem |
