Nowoczesne rolnictwo wymaga użycia coraz bardziej zaawansowanych maszyn, które nierzadko potrzebują większej liczby niezależnych obwodów hydraulicznych niż te, które standardowo oferuje ciągnik. Samodzielna rozbudowa układu hydraulicznego, a dokładniej dołożenie dodatkowych sekcji rozdzielacza, jest praktycznym i często niezbędnym krokiem, który znacząco podnosi komfort oraz efektywność pracy. Jest to zadanie wykonalne we własnym zakresie, pod warunkiem zachowania precyzji i znajomości podstawowych zasad działania układów ciśnieniowych.
Kiedy potrzebna jest rozbudowa układu hydraulicznego?
Konieczność rozbudowy wynika najczęściej z podłączenia narzędzi wymagających jednoczesnej obsługi wielu funkcji hydraulicznych. Standardowy układ ciągnika może obsługiwać np. podnośnik i jedną parę szybkozłączy. Jednak praca z maszynami takimi jak ładowacz czołowy, który wymaga jednoczesnego podnoszenia, przechylania i np. sterowania chwytakiem, nowoczesne siewniki z hydraulicznym znacznikiem, czy też zaawansowane agregaty uprawowo-siewne, szybko ujawnia ograniczenia oryginalnego wyposażenia.
Dodanie kolejnych sekcji rozdzielacza pozwala na niezależne sterowanie każdym z tych elementów, eliminując konieczność ciągłego przepinania węży czy stosowania mniej wygodnych, mechanicznych rozdzielaczy ciśnienia.
Dobór odpowiedniej liczby sekcji
Dobór odpowiedniej liczby sekcji to klucz do sukcesu modernizacji. W zależności od potrzeb, można rozważyć następujące konfiguracje:
- Rozdzielacz hydrauliczny 2 sekcyjny: Najczęściej wystarczający do prostszych prac, takich jak obsługa podnośnika i jednego dodatkowego obwodu, np. kiprowanie przyczepy.
- Rozdzielacz hydrauliczny 3 sekcyjny: Optymalny wybór dla ciągników pracujących z ładowaczem czołowym, gdzie wymagane są: podnoszenie/opuszczanie, przechylanie łyżki oraz trzecia sekcja do osprzętu, np. chwytak, krokodyl. Taki rozdzielacz sprawdzi się też przy obsłudze maszyn wymagających np. niezależnego sterowania.
- Rozdzielacz hydrauliczny 4-sekcyjny (lub większy): Stosowany w przypadkach najbardziej zaawansowanych. Użyteczny przy agregatowaniu maszyn, które same mają wiele funkcji hydraulicznych, lub gdy operator chce mieć kilka par szybkozłączy z tyłu ciągnika do obsługi różnych, skomplikowanych narzędzi, np. agregatów uprawowo-siewnych z hydraulicznymi znacznikami i dociskiem.
Kluczowe aspekty montażu
Przed montażem należy bezwzględnie zadbać o czystość układu. Oczyszczenie miejsca pracy i przewodów z zanieczyszczeń jest kluczowe, ponieważ brud jest główną przyczyną awarii w hydraulice.

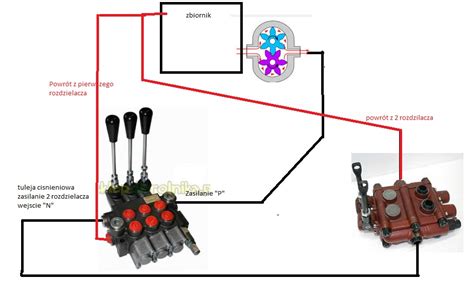

Nowy rozdzielacz musi być włączony w istniejący obieg. Najczęściej stosuje się podłączenie szeregowe lub równoległe, jeśli ciągnik ma wyjście typu Power Beyond. W starszych ciągnikach często zasilanie pobiera się z przewodu idącego od pompy do fabrycznego rozdzielacza podnośnika.
Powrót oleju z nowego rozdzielacza, oznaczony najczęściej literą T - Tank, musi być poprowadzony do wolnego spływu oleju do skrzyni biegów, co jest niezbędne dla prawidłowej pracy i uniknięcia nadmiernego ciśnienia na powrocie.
Wszystkie nowe przewody ciśnieniowe oraz złączki muszą być dobrane pod kątem maksymalnego ciśnienia i przepływu w układzie, zazwyczaj co najmniej 16 MPa i przepływu zgodnego z pompą. Podczas montażu należy unikać zbyt ciasnych zagięć i skręcania węży.
Zawór bezpieczeństwa i sekcja pływająca
W przypadku montażu rozdzielacza z regulowanym zaworem bezpieczeństwa, należy ustawić go zgodnie z maksymalnym dopuszczalnym ciśnieniem roboczym dla danego modelu ciągnika - często jest to około 160-200 barów. Warto też rozważyć sekcję pływającą.
Sekcja pływająca w położeniu neutralnym pozwala na swobodną pracę odbiornika, dostosowując się np. do nierówności podłoża. Jest to przydatne np. przy pracy z pługiem.
Najczęściej popełniane błędy
Podczas samodzielnej rozbudowy układu hydraulicznego można popełnić kilka błędów, które mogą prowadzić do awarii:
- Brak wolnego spływu (port T): Podłączenie powrotu do obwodu podnośnika lub innego przewodu ciśnieniowego zamiast do czystego spływu. To powoduje wzrost ciśnienia na powrocie i może uszkodzić rozdzielacz lub uszczelnienia.
- Zbyt mała średnica przewodów: Użycie niewystarczająco grubych węży, zwłaszcza na linii powrotnej, co dławi przepływ i generuje ciepło.
- Brak czystości: Niedokładne czyszczenie przed montażem, które zagraża czystości oleju i żywotności pompy.
- Pomijanie zaworu bezpieczeństwa: Brak zabezpieczenia przed nadmiernym ciśnieniem.
MIZAR Poradniki #24 - montaż i regulacja linek do rozdzielacza
Testowanie i uruchomienie
Po zakończeniu montażu i uzupełnieniu ewentualnych ubytków oleju należy przeprowadzić test.
- Sprawdzenie szczelności: Uruchom ciągnik i na wolnych obrotach sprawdź szczelność wszystkich nowych połączeń.
- Testowanie sekcji: Na minimalnym ciśnieniu, po kolei uruchom każdą sekcję z podłączonym siłownikiem lub innym odbiornikiem. Należy zwrócić uwagę na płynność i szybkość działania. Ruch siłownika powinien być stabilny i szybki, a wolna reakcja może wskazywać na problem z przepływem lub uszczelnieniami.
- Kontrola powrotu dźwigni: Dźwignie powinny samoczynnie wracać do położenia neutralnego - poza sekcją pływającą i sekcjami z zatrzaskiem.
- Nasłuchiwanie i obserwacja: Wszelkie nietypowe dźwięki lub szybkie nagrzewanie się obudowy rozdzielacza lub węży mogą sygnalizować zbyt duże ciśnienie lub kawitację, czyli zasysanie powietrza.
Akcesoria i dodatkowe zabezpieczenia
Długotrwała i bezawaryjna praca rozdzielacza zależy od odpowiednich akcesoriów. Niezbędne jest użycie wysokiej jakości szybkozłączy z osłonami, które zapobiegają dostawaniu się brudu do układu.
Warto zamontować dzielniki strumienia w przypadku, gdy chcemy regulować prędkość pracy poszczególnych siłowników. Kluczowym zabezpieczeniem jest dbałość o filtry oleju.
Zasady doboru elementów hydraulicznych
Przed doborem rozdzielacza należy ustalić maksymalny wydatek pompy hydraulicznej. Rozdzielacz powinien mieć nominalny przepływ równy wydajności pompy lub większy. Zamontowanie rozdzielacza o mniejszym przepływie może spowodować przeciążenie i szybkie przegrzanie układu, a nawet uszkodzenie pompy i innych elementów hydraulicznych.
Olej z rozdzielacza na zbiornik powinien być odprowadzany wężem o odpowiednio większej średnicy (w porównaniu z przewodem zasilającym). Przewody zasilające rozdzielacz i odbiorniki powinny być ciśnieniowo dobrane do maksymalnych parametrów pompy hydraulicznej.
Ekspertyza i doświadczenia praktyczne
W kontekście rozbudowy układów hydraulicznych, warto poznać opinie ekspertów. Joachim Bogucki, Product Manager Waryński Origin Sp. z o.o., podkreśla:
"Jeśli ciągnik ma służyć w gospodarstwie tylko do oprysków i nawożenia to standardowa hydraulika jest wystarczająca, jeśli już jednak chcemy agregować z maszynami wyposażonymi w hydraulikę to trzeba ją rozbudowywać."
"Odpowiedni dobór elementów hydraulicznych w danej aplikacji ma decydujący wpływ na długą i bezawaryjną pracę - to dla świadomego użytkownika jest bardzo ważny element."
"Po pierwsze Sadownicy/rolnicy bardzo często chcą gotowych i sprawdzonych już rozwiązań, po drugie bezproblemowej eksploatacji."
"Ze względów bezpieczeństwa w kabinie nie powinien znajdować się olej pod wysokim ciśnieniem dlatego sterowanie linkami jest polecane."
"W czwartym położeniu tj. pływającym, wszystkie kanały odbiornika (A, B) (np. siłownik) są połączone z linią spustową (T), tłoczysko siłownika porusza się luźno i swobodnie, dostosowując się np. do nierówności podłoża (pług)."
Wojciech Kołodziejczak, specjalista ds. produktów firmy Kramp, dodaje:
"Ze schematów hydraulicznych odczytujemy pełną specyfikację zaworu. Na podstawie schematu możemy określić ilu sekcyjny jest dany zawór startujący, jakie funkcje w układzie pełnią poszczególne sekcje, jak są sterowane i pozycjonowane oraz czy w układzie wbudowane są dodatkowe zawory np. zwrotne czy przelewowe."
Dominik Urbański, specjalista ds. produktów firmy Kramp, zwraca uwagę na możliwości modyfikacji:
"Konfiguracji może być bardzo dużo, nasi specjaliści przygotowują modyfikację i wysyłają do klienta gotowe rozwiązania. Osoby, które posiadają odpowiednie umiejętności, mogą również samodzielnie dokonać modyfikacji i skorzystać w tym celu z szerokiej oferty produktów Kramp. Modyfikacje mogą obejmować dodanie kolejnych funkcji, zmiany w sterowaniu (np. z linki na dźwignię lub cewkę elektromagnetyczną), a także wymianę kołpaka lub tłoczka w celu dostosowania funkcji poszczególnych sekcji rozdzielacza. W zależności od rodzaju odbiornika (np. silnika hydraulicznego, siłownika dwustronnego działania lub siłownika jednostronnego działania), dobierany jest odpowiedni tłoczek."
Kluczowe jest, aby wszystkie komponenty były ze sobą kompatybilne. Akcesoria, takie jak kołpaki, zawory czy tłoczki, muszą być dopasowane do korpusów tego samego producenta i tej samej serii.
Wiedza na temat schematów hydraulicznych, budowy rozdzielaczy i możliwości ich modyfikacji może pomóc usprawnić działanie maszyny i pozwolić na bardziej wydajne jej wykorzystanie. Produkty firmy Kramp, w tym zawory sterujące hydrauliczne, można zakupić w sieci sklepów Powered by Kramp, Grene i u dealerów Kramp.
