Wysokiej jakości sprzęgło hydrokinetyczne, znane również jako zmiennik momentu, to kluczowy element układu napędowego maszyn wyposażonych w skrzynię biegów. Jego zadaniem jest płynne przenoszenie momentu obrotowego z silnika na skrzynię biegów, co umożliwia ruszanie i zmianę obciążenia bez szarpnięć. Dla wielu maszyn, w tym JCB 3CX, odpowiedni dobór i stan zmiennika momentu ma fundamentalne znaczenie dla wydajności i trwałości.

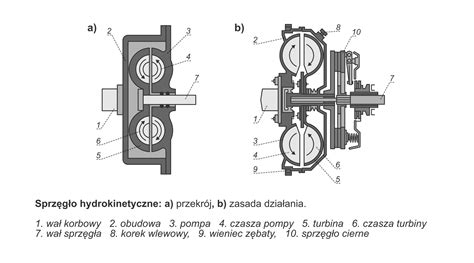

Zasada działania sprzęgła hydrokinetycznego
Sprzęgło hydrokinetyczne to rodzaj sprzęgła hydraulicznego, które przenosi moc z silnika do skrzyni biegów za pomocą oleju. Składa się z wirnika pompy, turbiny i kierownicy. Technicznie, stall ratio to maksymalny mnożnik momentu obrotowego, jaki sprzęgło może osiągnąć, gdy silnik pracuje na obrotach, a maszyna stoi w miejscu. Wyższe ratio oznacza więcej siły przy ruszaniu. Na przykład, wartość 2.44:1 oznacza, że sprzęgło jest w stanie ponad 2.4-krotnie zwiększyć moment obrotowy przy ruszaniu, co jest kluczowe dla maszyn budowlanych.
Jak rozszyfrować oznaczenia na sprzęgle (kod kolorystyczny)
Kropki na sprzęgle to kod kolorystyczny służący do szybkiej identyfikacji kluczowego parametru sprzęgła, czyli jego przełożenia (ang. stall ratio). Jest to wizualny skrót dla mechaników - zamiast szukać numeru części, można na pierwszy rzut oka zidentyfikować typ sprzęgła po kolorach. To jak "pierwszy bieg" w samochodzie - decyduje o tym, ile siły maszyna ma "na starcie". Zamontowanie sprzęgła o złym przełożeniu sprawi, że maszyna będzie "słaba" lub nieefektywna.
Przykłady oznaczeń kolorystycznych i odpowiadających im przełożeń (Ratio):
- 2x Fioletowy + 1x Biała: Ratio 2.20:1
- 2x Pomarańczowy + 1x Zielona: Ratio 2.44:1
- Pomarańczowy + Żółty + Pomarańczowy: Ratio 2.52:1
- Fioletowy + Żółty + Fioletowy: Ratio 2.82:1
Powyższa lista ma charakter poglądowy i jest użyteczna w procesie identyfikacji. Należy również odróżnić kod kolorystyczny od pojedynczych oznaczeń wyważenia, które mogą występować na sprzęgle.
Objawy uszkodzonego zmiennika momentu
Bardzo częstą przyczyną problemów z maszyną jest uszkodzenie zmiennika momentu, objawiające się tym, że maszyna słabo jedzie. Jednak zanim zdecydujesz się na wymianę, należy sprawdzić ciśnienie oleju w skrzyni biegów. Zbyt niskie ciśnienie, spowodowane np. awarią pompy oleju lub nieszczelnością, może dawać podobne objawy. Opiłki z rozpadającego się sprzęgła hydrokinetycznego mogą niszczyć pompę oleju, elektrozawory i tarczki, co w konsekwencji prowadzi do znacznie większych uszkodzeń skrzyni biegów.
Skrzynia Biegów JCB - Naprawa i Regeneracja Skrzyni JCB
Wymiana i konserwacja
Wymiana sprzęgła hydrokinetycznego wymaga rozłączenia silnika i skrzyni biegów. Jest to skomplikowana operacja, wymagająca specjalistycznych narzędzi i wiedzy. Koszt wymiany samego sprzęgła jest znikomy w porównaniu do remontu całej skrzyni biegów, dlatego zaleca się prewencyjną wymianę przy pierwszych objawach problemów. Zawsze należy wymieniać tylny uszczelniacz wału korbowego i uszczelniacz pompy transmisji podczas każdej interwencji.
Regeneracja zmienników momentu
Istnieją firmy specjalizujące się w regeneracji zmienników momentu. Jest to skomplikowany proces wymagający rozcięcia obudowy, wymiany wewnętrznych komponentów i precyzyjnego wyważenia, co gwarantuje przywrócenie pełnej sprawności. W przypadku wątpliwości co do stanu zmiennika, konsultacja z ekspertem jest zalecana, aby uniknąć kosztownego przestoju maszyny.
Blokada zmiennika momentu w JCB 3CX
Od ponad roku JCB oferuje koparko-ładowarki wyposażone w blokadę zmiennika momentu. Dotyczy to maszyn wyposażonych w skrzynie typu Powershift lub Autoshift. Efektem zastosowania tej opcji jest zwiększenie prędkości maksymalnej maszyny, która może dochodzić do 50 km/godz., oraz jednoczesne zredukowanie zużycia paliwa. Jest to opcja niedroga, stanowiąca ułamek procenta ceny całej maszyny, a jej zastosowanie znacząco wpływa na ekonomikę pracy i wydajność.
