Procedura usuwania błędu "Check JCB" w koparko-ładowarkach

Artykuł ten ma na celu przedstawienie kompleksowej procedury diagnozowania i usuwania błędów w koparko-ładowarkach JCB, ze szczególnym uwzględnieniem problemów związanych z układem SCR oraz luzami roboczymi.

Rozpoznawanie i diagnozowanie błędów układu SCR (Selective Catalytic Reduction)

W koparko-ładowarkach JCB, zwłaszcza w modelach takich jak ładowarka teleskopowa 536/60 (oznaczana jako 5TC), kody błędów często wskazują na problemy z układem SCR. SCR to układ selektywnej redukcji katalitycznej NOx z użyciem roztworu mocznika AdBlue.

Typowe błędy i ich interpretacja

• Kody błędów dotyczące SCR wskazują na częściowe lub całkowite zapchanie systemu.
• Na ogólny problem z układem SCR, może i nawet z sondami NOx - trzeba szukać.
• Problem nie dotyczy DPF (filtra cząstek stałych) i jego wypalania, gdyż SCR i DPF to różne systemy.
• Błędy mogą wynikać z problemów z sondami NOx lub zatkaniem układu AdBlue, a niekoniecznie z uszkodzeniem DPF.
• Kody wskazują, że układ SCR w tych maszynach jest monitorowany przez sondy NOx oraz czujniki ciśnienia spalin przed i za filtrem.
• Płynu AdBlue ubywa w trakcie pracy? Tak jest tam Adblue. Zgadzałyby się też sondy NOx zamiast czujników ciśnienia.
• Możliwe, że problem nie jest spowodowany uszkodzeniem sondy/NOx-a.
• Niekiedy użytkownik próbował ręcznego wypalania przez rozgrzanie silnika i utrzymanie obrotów około 2000 obr./min, jednak bez skutku.
• Zasugerowano sprawdzenie układu AdBlue, w tym filtra i pompy, co po wymianie filtra i oczyszczeniu pozwoliło na prawidłowe dozowanie AdBlue.

Kody błędów JCB i ich znaczenie

Kody błędów JCB odnoszą się do różnych problemów technicznych, które mogą pojawić się w maszynach budowlanych tej marki. Kody są wyświetlane na panelach kontrolnych maszyn i pomagają zlokalizować usterkę oraz ułatwić diagnostykę. Każda maszyna JCB zawiera instrukcję obsługi, w której znajdują się podstawowe kody błędów i procedury diagnostyczne. W przypadku braku instrukcji można ją znaleźć na oficjalnej stronie internetowej JCB oraz otrzymać wsparcie techniczne. Dokładne rozpoznanie i naprawa błędów maszyn JCB są ważne dla utrzymania ich efektywności i długiego okresu eksploatacji.

Wybrane kody błędów i ich prawdopodobne przyczyny:

• E0001: problem z komunikacją modułu sterującego silnika.
• E0301: niska wartość napięcia zasilania ECU.
• E1001: błąd czujnika położenia wału korbowego.
• E2002: problem z ciśnieniem paliwa.
• E3003: błąd czujnika temperatury płynu chłodzącego.
• E4004: problem z systemem hydraulicznym.
• E5005: błąd czujnika prędkości.
• E1017: błąd komunikacji CAN-BUS między różnymi modułami.
• E2056: wysokie ciśnienie w układzie paliwowym.
• E3021: niewłaściwa temperatura spalin.
• E718: w ładowarce JCB 541-70 z 2008 roku może oznaczać problem z uruchomieniem z stacyjki, brakiem kontroli ręcznego hamulca na pulpicie, piszczeniem i miganiem diod teleskopu.
• P0098-24: w ładowarce teleskopowej JCB 535-140.

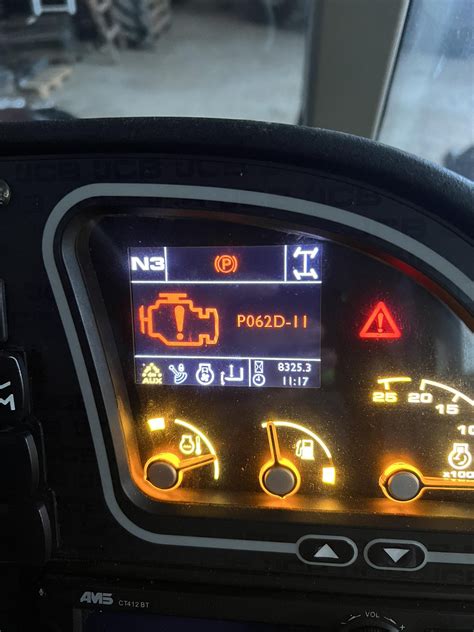

• P062D-II: w ładowarce JCB 536-60 (2018 rok), silnik Perkins Common Rail. Może powodować trudności z uruchomieniem silnika (musi zakręcić 3 razy).
• Błąd E047: w ładowarce teleskopowej JCB 550-80 (2012 rok) oznacza błąd czujnika temperatury paliwa i powoduje wejście ładowarki w tryb awaryjny (brak mocy). Czujnik ten może znajdować się na filtrze paliwa lub w innym miejscu w układzie.
• Błąd "Proc" w ciągniku JCB Fastrac 185-65 pojawia się, gdy kluczyk jest przekręcony, a silnik nie uruchomiony. Jest to błąd nie z 4x4, ale z TCR-a (części Susmica odpowiedzialnej za skrzynię biegów) i mówi o problemie z czujnikiem obrotów/prędkości.
• WIF (Water In Fuel): zapowietrzanie się układu paliwowego. Należy przejrzeć przewody od zbiornika, przez filtr paliwa do pompy.

Diagnostyka i rozwiązywanie problemów z układem paliwowym i czujnikami

W przypadku problemów z układem paliwowym i czujnikami, należy podjąć następujące kroki:

• Sprawdzić wtyczki na czujniku ciśnienia na szynie common rail i na zaworze ciśnienia na pompie wtryskowej oraz kable do nich.
• Czasami taki błąd wyskakuje, gdy przepchany jest filtr paliwa + skorodowane wtyki na czujniku i zaworze regulacji.
• Błąd Check engine może pochodzić od sondy lambda lub czujników NOx w ciężarowych. Może być nowa wadliwa lub nie do tego silnika. Profilaktycznie należy sprawdzić wiązkę.
• Dobrze byłoby podłączyć komputer diagnostyczny, co może powiedzieć coś więcej.
• W przypadku problemów z magistralą CAN, nawet zaśniedziały pin z wtyku lub brak masy zasilania może dawać takie błędy.

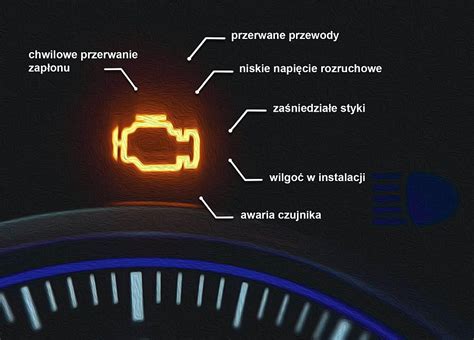

Resetowanie kontrolki "Check Engine"

Świecąca się pomarańczowa kontrolka "check engine" może oznaczać wiele różnych awarii. Nie zawsze oznacza to, że od razu trzeba jechać do warsztatu. Jeżeli mamy pewność, że kontrolka nie sygnalizuje niczego poważnego, możemy samodzielnie usunąć informację o błędzie.

Metody resetowania błędów bez komputera:

1. Zdjęcie klemy akumulatora: Odłącz klemę z ujemnego bieguna akumulatora na około 15-30 minut. Aby upewnić się, że w obwodach samochodu nie będzie energii elektrycznej, warto wcisnąć klakson na 20-30 sekund lub włączyć światła. Po tym czasie układ powinien się zresetować razem z kodem błędu, a kontrolka zgasnąć.
2. Włączanie i wyłączanie zapłonu: Włóż kluczyk do stacyjki i kilkukrotnie włączaj oraz wyłączaj zapłon w sekundowych odstępach. Po zakończeniu tej procedury uruchom silnik i sprawdź, czy lampka kontrolna pozostanie zapalona.
3. Wyjęcie bezpiecznika: Następny sposób polega na wyjęciu bezpiecznika jednostki sterującej silnika i włożeniu go z powrotem. W starszych samochodach może to pomóc.
4. Odczekanie: Czasami wystarczy kontynuować jazdę przez kilka dni, ponieważ komputery samochodów pracują w cyklu ciągłym i stale odświeżają swój obecny stan.

Jeżeli po ponownym uruchomieniu auta kontrolka znów się zapali, oznacza to poważniejszy problem. W takim przypadku zaleca się sprawdzenie błędów przy użyciu komputera diagnostycznego.

Rozszyfrowywanie kodów błędów za pomocą OBD II

Kody błędów są określone przez normy SAE J2012 oraz ISO 15031 i wskazują, z jakimi elementami samochodu jest związana usterka lub jaki ma charakter. Odczytuje się je za pomocą złącza OBD II, występującego praktycznie w każdym nowoczesnym samochodzie. Odczyt kodów jest możliwy przez proste interfejsy z łącznością Bluetooth (np. z aplikacjami Piston lub Torque Lite).

System kodowania (5-znakowy):

• Pierwszy znak (układ auta):
  • P: układ napędowy (Powertrain)
  • B: nadwozie (Body)
  • C: podwozie, układ jezdny (Chassis)
  • U: komunikacja sieciowa (User Network)
• Drugi znak (rodzaj kodu):
  • 0 i 3: kod zgodny z normą SAE/ISO
  • 1 i 2: kod producenta
• Trzeci znak (podgrupa):
  • 0: usterki ogólne
  • 1: zasilanie paliwem oraz powietrzem
  • 2: zasilanie paliwem oraz powietrzem (dotyczy wtryskiwaczy)
  • 3: układ zapłonowy
  • 4: usterka związana z emisją spalin
  • 5: systemy kontroli prędkości i sterowania biegu jałowego
  • 6: usterka związana z układami wyjścia lub wejścia centralnej jednostki sterującej
  • 7, 8, 9: usterki dotyczące układu przeniesienia napędu (skrzyni biegów, sprzęgła)
  • A, B, C: usterki dotyczące napędów hybrydowych
• Kolejne znaki: określają numer błędu w wykazie określonym w normie.

Usuwanie luzów roboczych w ramieniu koparko-ładowarki

"Luz roboczy" to największy i najbardziej podstępny wróg maszyny budowlanej. Jest to choroba, która w postępie geometrycznym niszczy maszynę od środka. Każdy milimetr luzu na sworzniu zamienia płynny ruch w potężne uderzenie udarowe, które niszczy kolejne tuleje, wybija gniazda w ramieniu, a nawet może prowadzić do pęknięć konstrukcji.

Budowa połączenia przegubowego

Typowe połączenie przegubowe w maszynie składa się z:

1. Gniazda (Otwór): Otwór wywiercony w konstrukcji maszyny (w ramieniu, wysięgniku, "koniku" koparko-ładowarki czy w "uszach" łyżki).
2. Tulei (Bushing): Precyzyjnie wykonana, wymienna "panewka" wciskana na prasie w gniazdo. To jest właściwy element zużywalny.
3. Sworznia (Pin): Stalowy "wałek" lub "oś", która przechodzi przez tuleje i łączy dwa elementy (np. ramię z siłownikiem).

W sprawnym połączeniu sworzeń obraca się wewnątrz tulei, a tuleja pozostaje nieruchoma w gnieździe. Całe tarcie odbywa się na linii sworzeń-tuleja.

Przyczyny powstawania luzów

Luz powstaje, gdy między sworzniem a tuleją pojawia się wolna przestrzeń. Główne przyczyny to:

• Brak smarowania: To przyczyna 90% awarii. Brak smaru oznacza tarcie metal-o-metal.
• Zanieczyszczenia: Brudny smar (np. wciśnięty z brudnej kalamitki) to mieszanka piasku i pyłu.

Proces zużycia przebiega następująco:

1. Pojawia się mały luz między sworzniem a tuleją.
2. Ten luz powoduje, że sworzeń zamiast się obracać, zaczyna uderzać w tuleję (ruch udarowy).
3. Te uderzenia są przenoszone na tuleję, która zaczyna się poruszać i "wybijać" w swoim gnieździe.
4. Gniazdo (otwór w ramieniu), które jest wykonane z miększej stali niż hartowana tuleja, zaczyna się odkształcać i powiększać, stając się owalne ("jajowate").
5. W tym momencie wymiana samego sworznia i tulei już nic nie da. Nowa tuleja będzie luźna w "rozbitym" gnieździe i zostanie zniszczona w ciągu kilku dni.

Diagnostyka luzów roboczych

Zanim zamówisz części, musisz precyzyjnie zlokalizować źródło problemu. Należy ustawić ramię maszyny w pozycji roboczej. Operator powinien powoli i rytmicznie poruszać ramieniem (np. zamykać i otwierać łyżkę), a obserwator nasłuchuje i patrzy. Celem jest znalezienie, które konkretnie połączenie stuka.

1. Oprzyj łyżkę o ziemię i wygeneruj lekki nacisk w dół.
2. Operator wykonuje bardzo delikatne, minimalne ruchy joystickiem, np. lekko zamykając i otwierając łyżkę.
3. Obserwator w tym czasie przygląda się każdemu połączeniu sworzniowemu (mocowanie łyżki, łącznik, siłownik łyżki).

Gdy już wiesz, które połączenie ma luz (np. między łyżką a ramieniem), musisz stwierdzić, co dokładnie się zużyło:

• Scenariusz 1 (Najlepszy): Zużyty sworzeń i tuleje. Patrząc na połączenie, widzisz, że sworzeń porusza się wewnątrz tulei, ale sama tuleja jest nieruchoma względem gniazda w ramieniu. To idealna sytuacja.
• Scenariusz 2 (Najgorszy): Wybite gniazdo. Patrząc na połączenie, widzisz, że cała tuleja porusza się razem ze sworzniem wewnątrz gniazda w ramieniu lub "uchu" łyżki. Gniazdo jest "rozbite" i owalne.

Wymiana sworzni i tulei (Scenariusz 1)

Zakładamy, że diagnostyka wykazała Scenariusz 1 - gniazda w ramieniu są w dobrym stanie, a zużyciu uległy tylko sworzeń i tuleje. To najlepsza możliwa sytuacja.

Wybór odpowiednich części:

• Sworzeń: Nie jest to zwykły pręt ze stali. To wysokiej klasy komponent, którego właściwości decydują o trwałości naprawy.
  • Tanie Zamienniki (Hartowane na wskroś): Taki sworzeń jest ekstremalnie kruchy. Doskonale opiera się ścieraniu, ale przy pierwszym mocniejszym uderzeniu pęka.
  • Sworznie Premium (Hartowane Indukcyjnie): Powierzchnia sworznia jest twarda i odporna na ścieranie, a wnętrze sworznia pozostaje elastyczne i ciągliwe.
• Tuleja: To element świadomie zaprojektowany jako "ofiarny" - ma zużyć się, chroniąc drogie gniazdo w ramieniu. Musi być wykonana ze stali hartowanej, ale jednocześnie musi być minimalnie "miększa" od sworznia.
  • Tuleje Stalowe vs. Brązowe: Tuleje stalowe hartowane to standard w 95% połączeń. Tuleje z brązu stosuje się w specyficznych miejscach o bardzo dużym obciążeniu i małej prędkości obrotowej.
  • Rola Rowków Smarnych: Wnętrze tulei posiada specjalne rowki (spiralne, siatkowe lub okrągłe), które ułatwiają rozprowadzanie smaru.
• Uszczelnienia Sworzni: Te małe, gumowe lub poliuretanowe pierścienie (często typu "simmering") mają dwa zadania: utrzymywać smar WEWNĄTRZ i nie wpuszczać brudu, piasku i wody DO ŚRODKA.
• Podkładki Dystansowe (Shims): To cienkie, stalowe podkładki, które kasują luz osiowy (boczny). Luz roboczy (góra-dół) jest kasowany przez wymianę sworznia i tulei.
• Zabezpieczenia: (Segery, śruby, zawleczki). Zawsze używaj nowych zabezpieczeń.

Pomiar i zamawianie części:

Aby zamówić właściwe części, musisz podać precyzyjne wymiary:

• Średnica sworznia: Zmierz średnicę w kilku miejscach, obracając suwmiarkę. Zużyty sworzeń będzie "owalny" - szukaj największego wymiaru. To on określa nominalną średnicę.
• Średnica wewnętrzna tulei: Mierzy się ją średnicówką.
• Średnica zewnętrzna tulei: Najważniejszy wymiar.

Procedura wymiany:

1. Zabezpiecz Element: Zdemontuj element z maszyny.

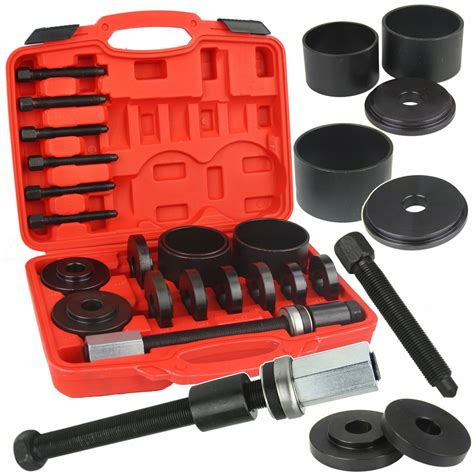

2. Usuń Sworzeń: Jeśli sworzeń jest zapieczony, nigdy nie uderzaj w niego bezpośrednio stalowym młotem! Użyj mosiężnego lub miedzianego pobijaka.
3. Wyprasuj Tuleje: Tuleje są wciśnięte w gniazdo z pasowaniem ciasnym (na prasie). Metoda alternatywna (warsztatowa): jeśli tuleja jest ekstremalnie zapieczona, niektórzy mechanicy nacinają ją od środka spawarką.
4. Inspekcja i Czyszczenie Gniazda: Po usunięciu starej tulei, dokładnie wyczyść gniazdo.
5. Przygotowanie Tulei (Triki Warsztatowe): Aby ułatwić montaż, możesz schłodzić nową tuleję (np. w zamrażarce lub suchym lodem). Jednocześnie możesz lekko podgrzać gniazdo palnikiem (tylko do ok. 100-150°C).
6. Wprasowanie Tulei: Posmaruj zewnętrzną powierzchnię tulei i gniazdo smarem montażowym. Używając prasy i adaptera o idealnie płaskiej powierzchni, wprasuj tuleję powoli i idealnie prostopadle.
7. Montaż Uszczelnień i Sworznia: Po ostygnięciu elementów, zamontuj nowe uszczelnienia. Nasmaruj obficie wnętrze tulei i sam sworzeń czystym smarem.
8. Montaż Podkładek Dystansowych.
9. Zabezpieczenie: Zamontuj nowe zabezpieczenia (śrubę, segera).

Roztaczanie i tulejowanie (Scenariusz 2)

To jest "czarny scenariusz", którego boi się każdy właściciel maszyny. Diagnostyka wykazała, że luz nie jest na sworzniu, ale cała tuleja "lata" w gnieździe. Wciśnięcie nowej, idealnie okrągłej tulei w owalne gniazdo jest niemożliwe.

• Roztaczanie: Do elementu (np. ramienia koparki) montuje się specjalistyczną wytaczarkę mobilną (line boring machine).
• Dorobienie Tulei Nadwymiarowej: Ponieważ gniazdo jest teraz większe niż fabryczne, standardowa tuleja nie będzie pasować. Dorabia się więc nową tuleję o standardowej średnicy wewnętrznej, ale większej średnicy zewnętrznej.

Jest to proces drogi i czasochłonny, ale jedyny, który gwarantuje profesjonalną naprawę i przywrócenie maszynie pełnej sprawności.

Prawidłowa eksploatacja i zapobieganie luzom

Nawet najlepsze, najdroższe sworznie i tuleje nie wytrzymają próby czasu, jeśli maszyna jest eksploatowana w sposób niszczący.

• Zaniedbanie Smarowania: Codzienne smarowanie (a w pracy w wodzie lub pyle nawet częściej) to obowiązek.
• Praca z Luzami: Ignorowanie pierwszych oznak luzu. Każdy luz generuje siły udarowe.
• Praca Boczna (Podważanie): Używanie łyżki koparkowej do podważania bocznego (np. wyrywania korzeni bokiem) lub przesuwania ciężkich obiektów bokiem łyżki. Połączenia sworzniowe są zaprojektowane do przenoszenia sił w jednej płaszczyźnie.
• Używanie Łyżki jako Młota: Gwałtowne uderzanie łyżką w twardy grunt, skałę lub gruz w celu ich rozbicia.

Najczęściej zadawane pytania dotyczące luzów

1. Jaka jest różnica między luzem roboczym a luzem osiowym?

   Luz roboczy (góra-dół) to ten, który czujemy jako "stukanie" i opóźnienie w reakcji ramienia. Wynika on ze starcia się sworznia i wewnętrznej części tulei. Luz osiowy (boczny) to przesuwanie się całego ramienia na boki na sworzniu.

2. Czy można wymienić sam sworzeń bez tulei?

   Jest to najgorszy błąd serwisowy i pozorna oszczędność. Zużyta tuleja ma już owalny kształt i chropowatą powierzchnię, co szybko zniszczy nowy sworzeń.

3. Kupiłem tuleję i jest za duża o 0.2 mm. Czy to wada?

   Nie, to jest prawidłowe! Tuleja jest celowo produkowana z "nadwymiarem" (pasowanie ciasne), ponieważ musi być wciśnięta w gniazdo na prasie.

4. Czy podkładki dystansowe (shimsy) są naprawdę konieczne?

   Absolutnie tak. Brak tych podkładek powoduje, że ramię "lata" na boki na sworzniu. Każdy taki ruch boczny uderza w uszczelnienia, niszczy je, wypycha smar i wpuszcza brud.

5. Jakiego smaru używać do sworzni?

   Wysokiej jakości smaru litowego klasy EP-2 (Extreme Pressure). W przypadku kluczowych, mocno obciążonych sworzni (np. wieniec obrotu, ramię główne), zaleca się smary premium z dodatkiem dwusiarczku molibdenu (MoS₂).

6. Jak długo mogę pracować z "małymi luzami"?

   Nie ma czegoś takiego jak "bezpieczny luz". Każdy luz generuje siły udarowe, które niszczą maszynę.

7. Co jest droższe: wymiana części czy roztaczanie?

   Roztaczanie i tulejowanie (regeneracja wybitych gniazd) jest wielokrotnie droższe i bardziej czasochłonne niż standardowa wymiana sworzni i tulei.

8. Jak usunąć zapieczony sworzeń?

   Wymaga to cierpliwości i siły. Należy użyć ciężkiego młota i mosiężnego pobijaka. Czasem konieczne jest podgrzanie gniazda (nigdy sworznia!) palnikiem, aby metal "puścił".

9. Czy muszę wymieniać uszczelnienia (simmeringi)?

   Zawsze. Zawsze, przy każdej wymianie sworznia. Stare uszczelnienie jest twarde, odkształcone i nie będzie trzymać smaru. Koszt nowych uszczelnień jest niewielki w porównaniu do kosztów naprawy uszkodzonych elementów.
