Jak sprawdzić, czy alternator ładuje wózek widłowy Daewoo

Alternator to jedno z kluczowych urządzeń w pojeździe, odpowiadające za ładowanie akumulatora i zasilanie elektrycznych systemów pojazdu. Jeśli pojawiają się problemy z uruchomieniem silnika, światła świecą słabiej lub na desce rozdzielczej zapala się kontrolka akumulatora, może to oznaczać, że alternator nie działa prawidłowo. Warto wiedzieć, jak sprawdzić, czy alternator ładuje i jak zdiagnozować ewentualne usterki. Poniższa instrukcja krok po kroku pomoże w przeprowadzeniu skutecznej diagnostyki.

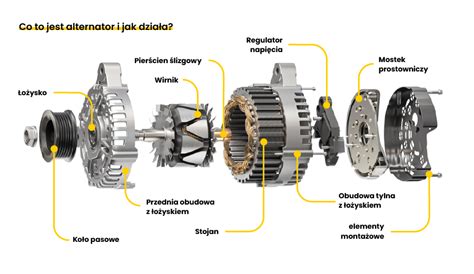

Rola alternatora w pojeździe

Alternator jest prądnicą prądu przemiennego, która dostarcza energię do pojazdu, przekształcając energię mechaniczną w energię elektryczną podczas pracy silnika. Alternator dostarcza prąd licznym odbiornikom energii elektrycznej w samochodzie, m.in. do świec zapłonowych, świateł, klimatyzacji, nagłośnienia i innych. Akumulator w rzeczywistości ma dwa zadania: zasilanie elektroniki, gdy pojazd nie pracuje, oraz uruchomienie silnika. Alternator ładuje akumulator podczas jazdy, zapewniając jego pełne naładowanie przy następnym uruchomieniu silnika. Po uruchomieniu silnika to alternator przejmuje kontrolę i dostarcza energię elektryczną potrzebną pojazdowi.

Typowe objawy problemów z alternatorem

Zanim przystąpisz do testowania, warto zwrócić uwagę na typowe objawy niesprawnego alternatora. Jeśli zauważysz którykolwiek z poniższych symptomów, warto przeprowadzić diagnostykę:

• Świecąca kontrolka akumulatora na desce rozdzielczej: Czerwona ikonka akumulatora, która zapala się i nie gaśnie po uruchomieniu silnika, to bezpośredni komunikat od komputera pokładowego o problemie z układem ładowania. Oznacza to, że bateria nie jest ładowana, a więc w krótkim czasie może zdarzyć się, że silnik straci moc, aż w końcu zgaśnie.
• Słabe światła mijania i reflektory: Jednym z najczęstszych objawów awarii alternatora jest migotanie, pulsowanie lub przyciemnienie reflektorów. Jeśli światła przygasają na niskich obrotach, alternator może nie dostarczać odpowiedniego napięcia.
• Problemy z uruchomieniem silnika: Gdy alternator przestaje prawidłowo ładować akumulator, często występuje problem z odpaleniem auta, szczególnie po dłuższej przerwie. Akumulator może się szybko rozładować, a samochód będzie miał trudności z utrzymaniem stabilnych obrotów przy startowaniu. Jeśli regularnie masz problem z uruchomieniem samochodu, zwłaszcza rano lub po krótkim postoju, a akumulator jest stosunkowo nowy i sprawny, winowajcą niemal na pewno jest alternator.
• Nietypowe dźwięki spod maski: Układ ładowania może również sygnalizować problemy akustycznie.
  • Pisk: Głośny, piskliwy dźwięk, nasilający się przy dodawaniu gazu, najczęściej oznacza poluzowany lub zużyty pasek klinowy (wielorowkowy), który napędza alternator.
  • Wycie lub szum: Głośne, narastające wraz z obrotami wycie lub chrobotanie może świadczyć o zużyciu łożysk alternatora.
• Problemy z elektryką: Alternator jest odpowiedzialny za zasilanie różnych układów elektronicznych samochodu. Elektryczne szyby, elektryczne fotele, radio czy wewnętrzne oświetlenie samochodu mogą zacząć szwankować lub całkowicie przestać działać. Zmiany w działaniu elektroniki - np. niestabilne lub zbyt niskie napięcie w układzie elektrycznym pojazdu, gdzie światła mogą przygasać podczas jazdy, radio traci ustawienia albo często gaśnie, są wynikiem niestabilnej pracy układu ładowania. W nowoczesnych autach, naszpikowanych elektroniką, objawy mogą być bardziej zróżnicowane i obejmować błędy różnych systemów.
• Zapach palącej się gumy: Alternator w samochodzie współpracuje z szeregiem pasków. Jeśli te pasy nie będą w stanie poruszać się w zamierzony sposób, będą generować nadmierne tarcie, a w konsekwencji nagrzewać się, co może powodować zapach palonej gumy.

Jak sprawdzić, czy alternator ładuje?

Istnieje kilka metod sprawdzenia alternatora - od prostych testów bez użycia narzędzi, po dokładne pomiary przy pomocy multimetru (miernika napięcia).

1. Sprawdzenie kontrolki akumulatora na desce rozdzielczej

Najprostszy sposób na wstępną diagnozę to obserwacja kontrolki akumulatora:

1. Przekręć kluczyk w stacyjce na pozycję zapłonu - przed uruchomieniem silnika kontrolka akumulatora powinna się zaświecić.
2. Uruchom silnik - jeśli alternator działa prawidłowo, kontrolka powinna zgasnąć po kilku sekundach.
3. Jeśli kontrolka nie gaśnie lub miga, może to oznaczać problem z ładowaniem akumulatora.

2. Test alternatora bez użycia miernika

Jeśli nie masz multimetru, możesz przeprowadzić prosty test sprawdzający działanie alternatora za pomocą reflektorów.

1. Uruchom silnik i włącz światła mijania - obserwuj ich jasność na biegu jałowym.
2. Dodaj gazu (zwiększ obroty silnika) - jeśli światła wyraźnie pojaśniały, oznacza to, że alternator produkuje prąd, ale na wolnych obrotach jego wydajność może być zbyt niska. Jeśli jasność świateł nie zmieniła się, to dobry znak.
3. Jeśli światła nie zmieniają intensywności lub przygasają, alternator może nie ładować akumulatora.

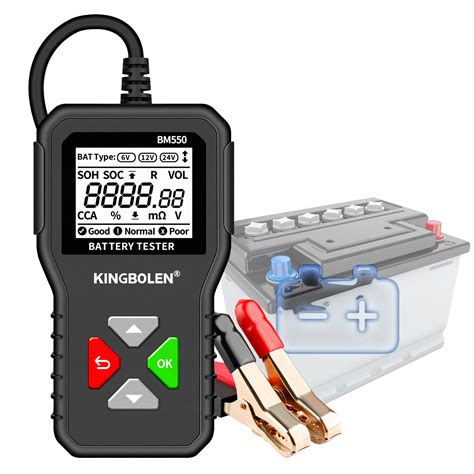

3. Sprawdzenie napięcia alternatora multimetrem

Najdokładniejszy sposób na sprawdzenie alternatora to pomiar napięcia na akumulatorze za pomocą multimetru (miernika uniwersalnego). Przed przystąpieniem do pracy przy silniku, zachowaj ostrożność:

• Uważaj na ruchome części: Pasek klinowy, koła pasowe i wentylator chłodnicy mogą wciągnąć luźne ubranie, włosy lub biżuterię.
• Unikaj gorących elementów: Kolektor wydechowy i inne części silnika mogą być bardzo gorące.

Jak sprawdzić napięcie alternatora krok po kroku?

Przygotowanie multimetru

1. Podłącz przewody: Czarny przewód wepnij do gniazda oznaczonego jako „COM” (masa), a czerwony do gniazda oznaczonego jako „VΩmA” (napięcie, rezystancja, prąd).
2. Wybierz tryb pomiaru: Ustaw multimetr na pomiar napięcia stałego (DCV).
3. Wybierz zakres: Ustaw zakres na 20 V. Jest to wartość wyższa niż spodziewane napięcie w instalacji samochodowej (ok. 12-15 V), co zapobiegnie uszkodzeniu miernika.

Pomiar napięcia bez uruchamiania silnika

Ten pomiar pokaże nam bazowy stan naładowania samego akumulatora. Najlepiej wykonać go po dłuższym postoju samochodu (np. rano przed pierwszym uruchomieniem).

1. Wyłącz silnik: Upewnij się, że silnik jest wyłączony, a wszystkie odbiorniki prądu (radio, światła, klimatyzacja) są wyłączone.
2. Otwórz maskę: Zdejmij wszelkie osłony zakrywające akumulator i alternator. Sprawdź zaciski na akumulatorze - jeśli okażą się skorodowane lub brudne, należy je wyczyścić. Dopiero wtedy można przejść do testowania.
3. Podłącz multimetr: Czarną końcówkę podłącz do ujemnego bieguna akumulatora (-), a czerwoną do dodatniego (+).
4. Odczytaj napięcie: Prawidłowy wynik dla w pełni naładowanego, sprawnego akumulatora to wartość między 12,4 V a 12,8 V.
   • 12,0 V - 12,3 V: Akumulator jest częściowo rozładowany.
   • Poniżej 12,0 V: Akumulator jest głęboko rozładowany lub uszkodzony.

Pomiar napięcia po uruchomieniu silnika (bez obciążenia)

Ten test pozwoli ocenić, czy alternator w ogóle ładuje akumulator.

1. Uruchom silnik: Nie odłączając sond miernika od klem akumulatora, uruchom silnik. Pozwól silnikowi pracować na biegu jałowym.
2. Wyłącz wszystkie odbiorniki: Upewnij się, że wszystkie odbiorniki prądu (światła, radio, dmuchawa) są wyłączone.
3. Odczytaj napięcie: Spójrz na wyświetlacz multimetru. Napięcie powinno wzrosnąć w stosunku do pomiaru spoczynkowego. Prawidłowe wartości to 13,8 V - 14,5 V.
4. Zwiększ obroty: Poproś drugą osobę o delikatne zwiększenie obrotów silnika do ok. 2000 obr./min. Napięcie powinno być stabilne i nadal mieścić się w zakresie 13,8 V - 14,5 V.
   • 13,8 V - 14,5 V: To prawidłowe napięcie ładowania alternatora. Idealny wynik.
   • Poniżej 13,5 V: Brak ładowania lub jest ono niewystarczające.
   • Powyżej 14,8 V: Napięcie jest zbyt wysokie. Oznacza to uszkodzenie regulatora napięcia.

Test pod obciążeniem

Ten test ocenia wydajność alternatora, sprawdzając, czy jest w stanie utrzymać prawidłowe napięcie przy zwiększonym zapotrzebowaniu na prąd.

1. Włącz odbiorniki: Podczas gdy silnik pracuje (możesz utrzymać obroty około 2000 obr./min), włącz możliwie jak najwięcej odbiorników prądu, np. reflektory, radio, nawiew, ogrzewanie tylnej szyby.
2. Odczytaj napięcie: Obserwuj odczyt na multimetrze. Napięcie naturalnie nieco spadnie, ale nie powinno być to mniej niż około 13,4 V.
   • Napięcie stabilne, powyżej 13,6 V: Alternator jest w pełni sprawny i wydajny.
   • Napięcie spada poniżej 13,5 V: Wydajność alternatora jest zbyt niska. Pod obciążeniem nie jest w stanie utrzymać prawidłowego napięcia, co z czasem doprowadzi do rozładowania akumulatora.

Jak interpretować wyniki pomiaru napięcia?

• Napięcie spoczynkowe akumulatora: około 12,4 V - 12,8 V.
• Zbyt niskie napięcie (poniżej 13,8 V przy pracującym silniku): Oznacza brak ładowania lub ładowanie na niewystarczającym poziomie.
• Zbyt wysokie napięcie (powyżej 14,8 V): Jest to równie groźne, co brak ładowania. Świadczy o uszkodzeniu regulatora napięcia. Niekontrolowany wzrost napięcia prowadzi do „gotowania” elektrolitu w akumulatorze, co skraca jego żywotność i może doprowadzić do jego trwałego uszkodzenia.

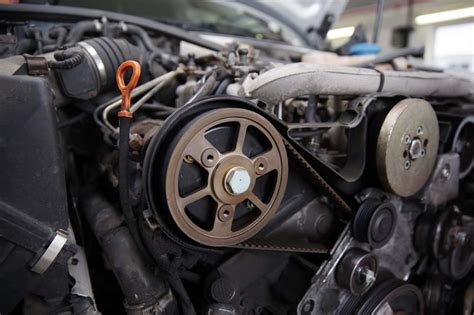

4. Sprawdzenie paska klinowego i połączeń elektrycznych

Czasem problem z ładowaniem nie wynika z awarii alternatora, ale z luźnego paska klinowego lub problemów z połączeniami elektrycznymi.

1. Sprawdź pasek klinowy (wielorowkowy): Oceń jego naciąg i stan. Prawidłowo napięty pasek powinien uginać się na około 1-1,5 cm pod naciskiem kciuka. Zbyt luźny pasek będzie ślizgał się, a zbyt napięty może się przedwcześnie zużyć. W przypadku awarii koła pasowego ze sprzęgłem jednokierunkowym (tzw. wolnobieżnym), wirnik alternatora nie będzie napędzany pomimo obracania koła pasowego.
2. Połączenia elektryczne: Sprawdź, czy główny przewód prądowy (gruby, czerwony) jest mocno przykręcony do alternatora i czy nie ma na nim śladów korozji. Luźne lub skorodowane klemy potrafią skutecznie zaburzyć prawidłowe ładowanie.
3. Bezpiecznik alternatora: W niektórych modelach samochodów w obwodzie ładowania znajduje się główny bezpiecznik o dużej wartości.
4. Dźwięki: Uruchom silnik i posłuchaj pracy alternatora. Jeśli słychać nietypowe dźwięki (np. gwizdanie, piszczenie), może to oznaczać zużycie łożysk lub uszkodzenie paska.

Michał Czarzasty, Dyrektor ds. Produkcji w AS-PL Sp. z o.o., dodaje: "Poprawność działania instalacji silnoprądowej sprawdzamy przy włączonych obciążeniach, a pomiarów dokonujemy bezpośrednio na zaciskach alternatora (względem obudowy alternatora) oraz na jego klemach. Następnie porównujemy ze sobą wyniki obu pomiarów. Przy sprawnej instalacji elektrycznej samochodu różnica wskazań woltomierza nie powinna być większa niż 0,1V. Wartość powyżej normy świadczy o wadach instalacji. Słabe klemy na zaciskach akumulatora, brak masy na korpusie silnika czy wadliwie podłączony alternator to tylko niektóre z przyczyn."

Co zrobić, jeśli alternator nie ładuje?

Jeśli testy wykazały, że alternator nie ładuje prawidłowo, warto rozważyć następujące działania:

1. Sprawdź i wymień pasek alternatora: Jeśli jest luźny lub zużyty, może powodować problemy z ładowaniem.
2. Oczyść styki i połączenia: Korozja na zaciskach akumulatora może ograniczać przepływ prądu.
3. Wymień regulator napięcia: Uszkodzony regulator napięcia najczęściej powoduje przeładowywanie akumulatora (napięcie powyżej 14,8 V) lub zbyt niskie napięcie. Koszt regeneracji alternatora waha się zazwyczaj od 200 do 500 zł, w zależności od stopnia uszkodzenia i modelu.
4. Zleć regenerację alternatora: Jeśli alternator ma uszkodzone szczotki lub łożyska, można go naprawić zamiast wymieniać na nowy. Jest to najpopularniejsza i najbardziej opłacalna opcja, polegająca na wymianie wszystkich zużytych elementów na nowe. Koszt regeneracji to zazwyczaj wydatek od 150 do 400 zł.
5. Wymień alternator na nowy: Jeśli wszystkie testy wskazują na poważną awarię, konieczna może być wymiana całego alternatora. Jest to najprostsze i najszybsze rozwiązanie, ale jednocześnie najdroższe, z kosztem od 500 zł za zamiennik do ponad 1500 zł za część oryginalną.

Pamiętaj, że szybka reakcja pozwoli uniknąć awarii na drodze i kosztownych napraw w przyszłości. Jazda z uszkodzonym alternatorem jest możliwa tylko na dystansie, na jaki pozwoli energia zgromadzona w akumulatorze, zazwyczaj jest to od kilku do kilkunastu kilometrów.

Tabela: Jak interpretować pomiary napięcia alternatora?

Specyfika wózków widłowych Daewoo DV 1792 z silnikiem Perkins 4

Użytkownik zgłasza problem z ładowaniem akumulatora w wózku widłowym DV 1792 z silnikiem Perkins 4. Alternator nie ładuje, kontrolka nie świeci ani na zgaszonym, ani na włączonym silniku. Po analizie układu, w tym regulatora Elmot RNC 12, stwierdzono, że alternator jest 9-diodowy, co może wskazywać na pomieszanie instalacji z alternatorem 6-diodowym. W takich przypadkach kluczowe jest sprawdzenie przejścia zacisku 67 do masy oraz wymiana szczotkotrzymacza, jeśli jest on podłączony do masy, a powinien być bez masy.

Po wymianie regulatora i szczotkotrzymacza, ładowanie zaczyna działać, ale dopiero od około 1000 obr./min. Na wolnych obrotach kontrolka lekko się żarzy i ładowania praktycznie nie ma. Napięcie dochodzi maksymalnie do 14,2 V po dłuższym utrzymaniu na obrotach. W przypadku wózków widłowych, które są często odpalane i gaszone, a także pokonują krótkie dystanse, ładowanie na wolnych obrotach jest kluczowe. Rozwiązaniem może być zwiększenie obrotów alternatora poprzez zmianę przełożenia koła pasowego na alternatorze. Jeśli zamontowana jest żaróweczka 2W, można spróbować zamontować żarówkę 4W, co może pomóc w procesie wzbudzania alternatora na niższych obrotach.
