Co to jest resurs techniczny i dlaczego jest kluczowy dla wózków widłowych?
Resurs techniczny to jeden z najważniejszych parametrów każdego urządzenia objętego dozorem technicznym. Jest to przewidywany czas bezpiecznej eksploatacji urządzenia, określony przez producenta lub na podstawie norm technicznych. Podstawą prawną dla obliczania i stosowania resursu są wytyczne Urzędu Dozoru Technicznego (UDT) oraz normy europejskie (EN) i międzynarodowe (ISO, FEM). Resurs a trwałość urządzenia to pojęcia bliskoznaczne, ale nie identyczne. Trwałość to rzeczywisty czas pracy urządzenia przy odpowiedniej konserwacji, który może być dłuższy niż resurs nominalny.Głównym celem obliczania resursu jest zapobieganie awariom spowodowanym zmęczeniem materiału, pęknięciami spawów czy zużyciem elementów konstrukcyjnych. Najczęściej stosowany sposób określania resursu to liczenie go w godzinach roboczych urządzenia. Dotyczy to większości urządzeń transportu bliskiego - wózków widłowych, podnośników, żurawi.
Typowy resurs dla wózków widłowych wynosi od 15 000 do 20 000 godzin pracy, w zależności od typu napędu i konstrukcji. Na przykład, wózek widłowy elektryczny ma typowy resurs 20 000 godzin pracy. Przy pracy jednozmianowej (około 2000 godzin rocznie) oznacza to około 10 lat bezpiecznej eksploatacji. W pracy trzyzmianowej wózek może wyczerpać resurs już po 3-4 latach.
Skąd pochodzi koncepcja resursu technicznego?
Koncepcja resursu technicznego pochodzi z radzieckiej szkoły inżynierii i została wprowadzona w Polsce w latach 70. XX wieku. ZSRR jako pierwsze na świecie wprowadziło matematyczne metody prognozowania żywotności maszyn, co pozwoliło planować wymiany w przemyśle ciężkim.
Jak obliczyć i monitorować resurs wózka widłowego?
Parametry potrzebne do obliczeń resursu wózka widłowego znajdziemy w dokumentacji technicznej urządzenia, książce rewizyjnej oraz na tabliczce znamionowej. Kluczowe dane to: data pierwszego uruchomienia, wskazania licznika motogodzin, klasa wykorzystania według normy (np. S1-S5 dla wózków widłowych).
Narzędzia i metody do obliczania resursu
Wiele oddziałów UDT oferuje na swoich stronach internetowych kalkulatory online, które po wprowadzeniu podstawowych parametrów automatycznie obliczają stopień wykorzystania resursu. Wzory do obliczania resursu znajdują się w wytycznych UDT dostępnych na stronie www.udt.gov.pl, w normach europejskich (EN) oraz dokumentacji technicznej urządzenia. Producent zwykle podaje resurs nominalny w instrukcji obsługi.
Dokumentowanie resursu
Dokumentowanie resursu w książce rewizyjnej jest obowiązkiem eksploatującego. Konserwator przy każdym przeglądzie okresowym wpisuje aktualne wskazanie licznika motogodzin oraz ocenia stopień zużycia urządzenia. Klasyfikacja intensywności pracy jest podstawą prawidłowego obliczania zużycia resursu. Każdy typ urządzenia ma swoją klasyfikację - dla wózków widłowych są to klasy S1-S5.
Dokumentacja pracy urządzenia powinna zawierać liczniki motogodzin lub cykli, rejestry wykonanych transportów, zapisy z konserwacji (wymieniane części) oraz historię awarii. Wpływ konserwacji na zużycie resursu jest ogromny. Prawidłowo konserwowane urządzenie może pracować 20-30% dłużej niż zaniedbane przy tych samych warunkach obciążenia.
Co po wyczerpaniu resursu? Ekspertyza i przedłużenie eksploatacji
Obowiązek zgłoszenia do UDT powstaje z chwilą wyczerpania resursu nominalnego urządzenia. Po wyczerpaniu resursu właściciel stoi przed wyborem: modernizacja lub pełna wymiana urządzenia.
Ekspertyza techniczna i jej zakres
Ekspertyza techniczna urządzenia to kompleksowe badanie stanu technicznego wykonywane przez uprawnioną jednostkę (jednostkę notyfikowaną lub rzeczoznawcę UDT). Obejmuje ona badania nieniszczące spawów, pomiar zużycia prowadnic, testy układów bezpieczeństwa. Możliwość przedłużenia resursu istnieje, jeśli wyniki ekspertyzy są pozytywne. UDT lub jednostka notyfikowana może wydać decyzję o przedłużeniu resursu o określony czas (zazwyczaj 3-10 lat) pod warunkiem wykonania ewentualnych zaleceń naprawczych.
Przedłużenie resursu po ekspertyzie jest możliwe po przeprowadzeniu szczegółowych badań technicznych przez jednostkę notyfikowaną. Jest to przewidywany czas bezpiecznej eksploatacji określony normami i wytycznymi UDT - rodzaj gwarancji producenta na bezpieczną pracę.
Wycofanie z eksploatacji
Wycofanie z eksploatacji następuje, gdy stan techniczny urządzenia nie pozwala na bezpieczną dalszą pracę, a koszt naprawy przekracza wartość ekonomiczną.
Intensywność pracy a zużycie resursu wózka widłowego
Na realną wartość wózka widłowego ogromny wpływ ma intensywność pracy. Maszyna, która jeździ dwie godziny dziennie, zużywa się zupełnie inaczej niż sprzęt pracujący w systemie trzyzmianowym.
Czynniki wpływające na zużycie
- Liczba godzin dziennie: Ile realnie godzin wózek ma pracować.
- System zmianowy: Praca jedno-, dwu- czy trzyzmianowa.
- Charakter pracy: Czy wózek będzie wykorzystywany ciągle, czy „skokowo” (np. intensywnie w sezonie).
- Pokonywane dystanse: Mały magazyn kontra duży zakład.
- Wysokość podnoszenia: Czy wózek będzie często podnosił na maksymalną wysokość, czy głównie „po dole”.
Średnio, wózek widłowy zaczyna wykazywać oznaki zużycia w przedziale od 8 000 do 10 000 godzin roboczych, co odpowiada około 5-7 latom pracy. Wózki widłowe wykorzystywane intensywnie, w trybie wielozmianowym oraz podczas stałego transportowania ciężkich ładunków, mogą zacząć tracić pełną wydajność znacznie wcześniej.
Warunki środowiskowe i konserwacja
Realny moment zużycia wózka widłowego zależy w dużej mierze od warunków środowiskowych oraz jakości obsługi technicznej. Wózki pracujące w pomieszczeniach o podwyższonej wilgotności, dużym zapyleniu lub zmiennych temperaturach są dużo bardziej narażone na korozję oraz degradację podzespołów hydraulicznych i mechanicznych. Brak regularnych przeglądów technicznych może przyspieszyć zużycie nawet o kilka lat.
Prawidłowe zarządzanie flotą wózków widłowych wymaga nie tylko umiejętnego planowania eksploatacji, ale także realistycznej oceny ich żywotności. Zrozumienie, po jakim orientacyjnym czasie pojazdy zaczynają tracić swoją pierwotną wydajność, pozwala lepiej planować inwestycje, zapobiegać kosztownym przestojom i wdrażać działania serwisowe we właściwym momencie.

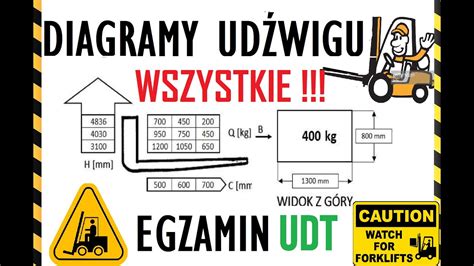

Diagram udźwigu - klucz do bezpiecznej pracy z wózkiem widłowym
Podstawową umiejętnością, jaką musi posiadać każdy operator wózka podnośnikowego, jest odczytywanie informacji na podstawie diagramu udźwigu wózka widłowego. Pytanie o diagram udźwigu pojawia się zawsze w trakcie państwowego egzaminu UDT na wózki widłowe.
Czym jest diagram udźwigu?
Diagram udźwigu wózka widłowego (prezentowany w formie tabeli lub wykresu liniowego) nazywany jest inaczej diagramem udźwigu nominalnego, ponieważ określa on wartość udźwigu nominalnego. Udźwig nominalny to z kolei ustalona przez producenta pojazdu maksymalna waga ładunku, jaka może zostać bezpiecznie uniesiona przez podnośnik na konkretną wysokość. Oznacza to, że diagram udźwigu wózka widłowego określa jego udźwig nominalny dla wybranych wysokości, biorąc w tym procesie pod uwagę także środek ciężkości podnoszonego ładunku.
W diagramie udźwigu wózka widłowego znajdziemy graficzne przedstawienie zależności między trzema wartościami:
- Wysokość (H): mierzona od poziomu 0 (podłoża) do dołu wideł, podawana w mm.
- Odległość środka ciężkości (C): od czoła wideł, podawana również w mm.
- Masa ładunku: podawana w kilogramach lub tonach.
Gdzie szukać diagramu udźwigu?
Tabela z diagramem udźwigu musi znaleźć się obowiązkowo w dokumentacji pojazdu. Diagram udźwigu wózka widłowego można znaleźć również w formie naklejek lub tabliczek znamionowych znajdujących się bezpośrednio na pojeździe lub stanowisku operatora.
Jak czytać diagram udźwigu?
Wbrew pozorom jest to dość proste. Należy odnaleźć dwie wartości i odczytać trzecią na przecięciu prostych wyznaczonych przez te wartości. Aby odczytać maksymalną masę ładunku, należy znać wartość C (odległość środka ciężkości od czoła wideł) i H (wysokość, na jaką będziemy podnosić ładunek). Jeśli na diagramie nie ma wartości, która jest podana w zadaniu, należy przyjąć bezpieczniejszą (np. dla C=610mm przyjmujemy C=700mm, a dla H=4090 przyjmiemy już H=4836mm).
Najczęstsze błędy przy ocenie udźwigu
- Ignorowanie diagramu udźwigu i podnoszenie ładunków „na wyczucie”.
- Brak kontroli położenia środka ciężkości ładunku.
- Korzystanie z nieodpowiedniego osprzętu (np. wysięgników, chwytaków).
- Podnoszenie ładunków zbyt wysoko przy dużym wysunięciu wideł.
Każdy z tych błędów może prowadzić do wywrócenia wózka, dlatego czytanie diagramu udźwigu to nie formalność - to kwestia bezpieczeństwa życia i mienia. Najczęstszym powodem wywrócenia się wózka, oprócz zbyt dużej prędkości na zakręcie, jest nadmierne przeciążenie wózka. Nie chodzi jednak o przekroczenie udźwigu nominalnego (maksymalna masa ładunku, jaką wózek jest w stanie podnieść na wysokość 3300 mm przy zachowaniu standardowej odległości środka ciężkości od czoła wideł), a podniesienie ładunku o masie mniejszej niż maksymalna dla wózka.
Wybór wózka widłowego a jego parametry techniczne
Dobór wózka widłowego to zdecydowanie więcej niż przypadkowe wskazanie jednej z maszyn w katalogu. Każdy model ma swoje parametry techniczne, które decydują o tym, czy poradzi sobie w konkretnych warunkach.
Kluczowe parametry techniczne
- Udźwig nominalny: Określa maksymalną masę ładunku, jaką wózek może bezpiecznie podnieść przy założonych warunkach (określony środek ciężkości, wysokość podnoszenia, rodzaj osprzętu).
- Wysokość podnoszenia: Maksymalna wysokość, na jaką wózek może bezpiecznie unieść ładunek.
- Typ prowadzenia: Opisuje sposób obsługi wózka przez operatora, zależny od przeznaczenia wózka: długości tras, charakteru zadań, miejsca pracy.
- Intensywność użytkowania: Określa, ile godzin na dobę i w jakich warunkach pracują wózki widłowe - czy jest to lekki, średni czy ciężki cykl, jedna czy kilka zmian.
Świadome czytanie parametrów technicznych - od typu wózka, przez udźwig nominalny i wysokość podnoszenia, po typ napędu i intensywność użytkowania - pozwala dobrać maszynę nie tylko „na dziś”, ale także z myślą o rozwoju firmy.
Warunki pracy a wybór wózka
Warto też uwzględnić rodzaj nawierzchni (hala, plac zewnętrzny, nierówne podłoże), wymagania BHP oraz ewentualne ograniczenia wynikające z charakteru towaru. Warunki w magazynie i wokół niego bardzo mocno kształtują to, co jest „realną wartością” wózka. Ten sam model może być świetny w ciepłej, suchej hali i kompletnie nieprzystosowany do pracy na zewnątrz w deszczu, kurzu i błocie.
Zarządzanie czasem pracy wózków widłowych dla optymalizacji wydajności
Dokładne obliczanie czasu pracy wózków widłowych jest kluczowe dla zachowania efektywności operacyjnej. Oszczędności kosztów i wzrost wydajności to główne korzyści płynące z właściwego zarządzania czasem pracy tych urządzeń. Umożliwia to lepsze planowanie, optymalizację procesów oraz minimalizację strat.
Monitorowanie i analiza danych
Dzięki regularnemu monitorowaniu czasu pracy, efektywność wózków widłowych może wzrosnąć o 15-30%. Obliczenia czasu pracy wózka wiążą się z pojęciami „czas operacyjny” oraz „czas przestoju”. Czas operacyjny to momenty, w których wózek jest aktywnie używany, natomiast czas przestoju odnosi się do okresów jego nieużycia.
Współcześnie liczne narzędzia i systemy oferują możliwość monitorowania czasu pracy wózków. Dzięki nim możemy gromadzić dane, analizować je i na ich podstawie doskonalić wydajność operacji logistycznych. Na przykład, oprogramowanie do obliczania wydajności i czasu pracy pozwala na łatwe zarządzanie czasem pracy wózków oraz analizę danych.
Wpływ konserwacji i technologii
Regularne przeglądy i odpowiednia konserwacja wózków są kluczowe dla efektywności operacji. Stan techniczny wózka wpływa bezpośrednio na jego wydajność. Brak konserwacji może prowadzić do zwiększenia czasu przestoju, co negatywnie wpływa na operacyjną wydajność.
Nowoczesne technologie mają na celu ułatwienie obliczania czasu pracy. Oprogramowanie dostarcza danych, które wspierają zrozumienie i poprawę efektywności. Inwestycje w nowoczesne rozwiązania mogą znacząco podnieść jakość operacji.
