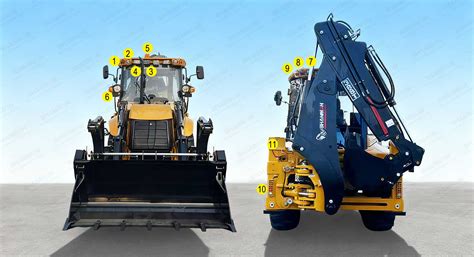

Diagnostyka i naprawa siłowników hydraulicznych w koparko-ładowarce

Siłowniki hydrauliczne są kluczowymi elementami maszyn budowlanych i przemysłowych, takich jak koparko-ładowarki. Odpowiadają za precyzyjny ruch mechaniczny - podnoszenie, opuszczanie, przesuwanie i utrzymywanie ciężkich elementów w zadanej pozycji. Gdy zaczynają działać nieprawidłowo, maszyna traci swoją efektywność, a w najgorszym przypadku - całkowicie przestaje pracować. Szybka diagnoza problemów pozwala uniknąć kosztownych przestojów i poważnych awarii, dlatego warto znać podstawowe metody identyfikacji usterek.

Jak działają siłowniki hydrauliczne?

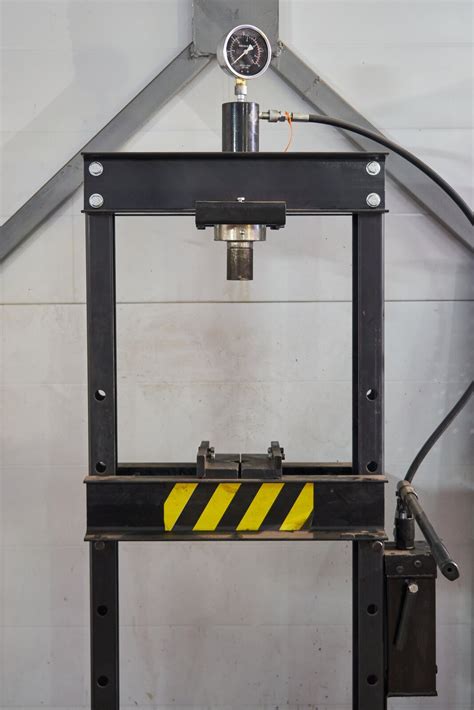

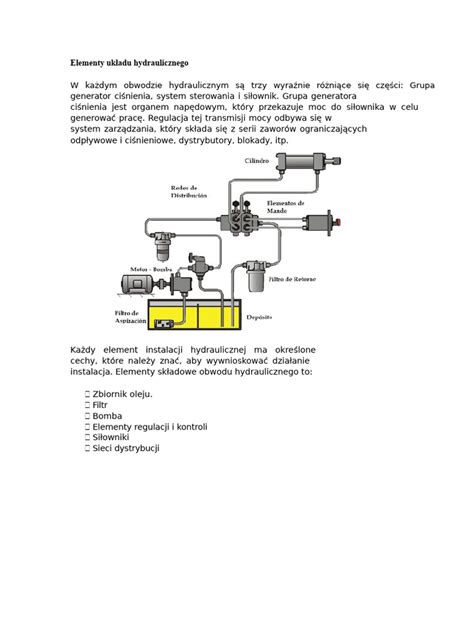

Siłowniki hydrauliczne to elementy układu hydrauliki siłowej, które zamieniają energię płynu pod ciśnieniem na ruch mechaniczny. Dzięki odpowiedniemu ciśnieniu oleju, siłownik może wysuwać lub cofać tłok, co umożliwia podnoszenie, opuszczanie czy przesuwanie elementów maszyny. Siłownik składa się z kilku podstawowych części: tłoka, cylindra, uszczelnień, zaworów i przewodów hydraulicznych. Kiedy ciśnienie hydrauliczne wzrasta, płyn hydrauliczny napiera na tłok, co powoduje jego przemieszczenie się w cylindrze i wykonywanie pracy. Najczęściej spotyka się dwa typy siłowników: jednostronnego działania, w których tłok porusza się tylko w jednym kierunku pod wpływem ciśnienia oleju, oraz dwustronnego działania, gdzie ruch odbywa się w obu kierunkach. Kluczową rolę odgrywają również uszczelki, które zapobiegają wyciekowi płynu hydraulicznego i utrzymaniu odpowiedniego ciśnienia w układzie. Aby układ pracował sprawnie, kluczowe jest utrzymanie odpowiedniego poziomu i czystości oleju hydraulicznego oraz dbałość o szczelność całego systemu.

Typowe objawy problemów z siłownikami i układem hydraulicznym

Problemy z siłownikami hydraulicznymi mogą mieć różne formy, jednak większość z nich jest trudna do przeoczenia. Wczesne rozpoznawanie symptomów jest kluczowe dla szybkiej interwencji i minimalizowania szkód.

Opadanie lub przemieszczanie się osprzętu pod obciążeniem

Jednym z najczęstszych sygnałów, że coś zaczyna "przepuszczać", jest powolne opadanie podniesionego osprzętu, np. wysięgnika, łyżki kopiącej lub obrotu. Gdy dźwignia sterująca jest w pozycji neutralnej, a elementy powoli „pełzają” w dół, świadczy to o nieszczelności. Na przykład, podniesiony wysięgnik opada, mimo że uszczelnienia zostały niedawno wymienione, lub obrót ramienia "ucieka", szczególnie przy rozgrzanym oleju. W takiej sytuacji praca na przechyle maszyny staje się niemożliwa. Należy również pamiętać, że każdy siłownik ma określony tzw. "drift", czyli dopuszczalną wartość przecieku wewnętrznego oraz linii zasilającej, i może delikatnie opadać. Jednak silne opadanie, zwłaszcza występujące nagle, jest sygnałem awarii.

Wyciek oleju hydraulicznego

Pierwszym sygnałem awarii często jest widoczny wyciek oleju hydraulicznego, który może być zauważalny na obudowie siłownika, w okolicy połączeń przewodów, lub na bloku rozdzielacza. Nawet niewielkie nieszczelności powodują spadek ciśnienia w układzie, co skutkuje zmniejszeniem siły działania tłoka. Przyczyną mogą być zużyte uszczelnienia, pęknięcia korpusu, luźne połączenia wymagające dokręcenia lub wymiany, a także zarysowania tłoczyska. Należy zwrócić uwagę na "pocące się" przewody olejowe, które nie kapią, ale są stale mokre, co może świadczyć o drobnych, ale narastających nieszczelnościach.

Należy rozróżnić przeciek zewnętrzny od przecieku wewnętrznego. Wycieki zewnętrzne są proste do zauważenia - element jest mokry od oleju. Przeciek wewnętrzny jest bardziej zdradliwy; nic nie cieknie na zewnątrz, ale olej ucieka przez zużyte uszczelnienie tłoka w samym siłowniku (z jednej komory do drugiej) lub przez gniazda i suwak w rozdzielaczu (olej wraca na przelew lub do drugiej strony sekcji). Objawem jest element, który powoli opada lub sam się przestawia, mimo że dźwignia rozdzielacza jest w położeniu neutralnym i nie widać żadnego wycieku na zewnątrz.

Spadek siły nacisku lub brak ruchu tłoka

Kolejnym częstym problemem jest spadek siły nacisku lub całkowity brak ruchu tłoka. Może to wynikać z zapowietrzenia układu, zanieczyszczenia oleju lub awarii rozdzielacza sterującego przepływem cieczy. Jeśli siłownik działa niestabilnie lub pracuje z opóźnieniem, warto sprawdzić, czy w oleju nie ma pęcherzyków powietrza i czy filtr hydrauliczny nie jest zatkany. Przyczynami takiego stanu mogą być również zgięte lub zatarte tłoczysko czy uszkodzenie zaworu sterującego. W przypadku niskiej temperatury olej hydrauliczny ma dużą lepkość i słabą płynność, co powoduje, że siłownik porusza się powoli.

Inne niepokojące objawy

• Nieprawidłowe ciśnienie w układzie hydraulicznym: Skoki ciśnienia mogą wskazywać na uszkodzenie pompy, zatkany zawór lub nadmierne obciążenie siłownika, które przekracza jego możliwości. Zbyt niskie ciśnienie sterujące również może być przyczyną.
• Skokowe ruchy i szarpanie przy sterowaniu: Siłownik rusza z opóźnieniem, potem gwałtownie przeskakuje i znowu staje. Przyczynami mogą być zabrudzone lub przycinające się suwaki w rozdzielaczu, brud w zaworach dławiących, powietrze w układzie lub luzy mechaniczne na cięgnach.
• Opóźnienia reakcji na ruch dźwignią: Jeśli trzeba odczekać ułamek sekundy lub dłużej, zanim siłownik ruszy, coś dławi przepływ. Może to być związane z zatartymi suwakami w rozdzielaczu, zapieczonymi zaworami zwrotnymi lub uszkodzonymi sprężynami.
• Nierówna praca sparowanych siłowników: Gdy dwa siłowniki pracują nierównolegle (jeden podnosi szybciej lub opada), może to wskazywać na większe przecieki lub gorszą geometrię jednego z nich.
• Hałas i nagrzewanie się sekcji rozdzielacza: Charakterystyczne „syczenie” lub wycie oraz nadmierne nagrzewanie bloku rozdzielacza może świadczyć o zbyt częstej pracy zaworu przelewowego, co wskazuje na problemy z ciśnieniem lub przecieki.

Dlaczego problemy wychodzą dopiero pod obciążeniem?

Wiele rozdzielaczy hydraulicznych i siłowników wygląda na sprawne, gdy maszyna pracuje na postoju. Dopiero w polu, przy pełnym obciążeniu i rozgrzanym oleju, zaczyna się opadanie, skoki i opóźnienia. Dzieje się tak z kilku powodów:

• Wyższe ciśnienie robocze: W polu siłowniki pracują bliżej wartości ciśnienia z zaworu przelewowego, co powoduje wzrost przecieków.
• Rozgrzany olej: Rzadszy olej łatwiej „przeciska się” przez nieszczelności wewnętrzne.
• Drgania: Wibracje maszyny potrafią „rozhuśtać” luźne suwaki w rozdzielaczu i przyspieszyć przecieki.
• Pełne obciążenie siłownika: Im większa siła jest potrzebna do utrzymania pozycji, tym szybciej wyjdą braki szczelności.

Dlatego test rozdzielacza hydraulicznego i siłowników warto tak zorganizować, żeby choć częściowo symulować warunki robocze, a nie tylko lekko poruszyć osprzętem na wolnych obrotach.

Bezpieczeństwo i przygotowanie do testów hydrauliki

Hydraulika wysokociśnieniowa nie wybacza błędów. Przed przystąpieniem do jakichkolwiek oględzin lub testów, zawsze należy zadbać o bezpieczeństwo.

• Podpieranie podniesionych elementów: Nigdy nie ufaj samemu siłownikowi. Podniesione elementy (wysięgnik, heder, sieczkarnia) należy zawsze podeprzeć specjalnymi kobyłkami, zabezpieczeniami producenta lub odpowiednio dobraną belką stalową. Nie wolno wchodzić pod element, który trzyma jedynie ciśnienie w siłowniku.
• Olej pod wysokim ciśnieniem: Strumień oleju pod wysokim ciśnieniem może przeciąć skórę i wstrzyknąć olej podskórnie, prowadząc do poważnych obrażeń. Zachowaj szczególną ostrożność.
• Gorący olej i elementy: Olej hydrauliczny i metalowe elementy układu mogą być bardzo gorące, powodując oparzenia.
• Przygotowanie narzędzi: Przed rozpoczęciem pracy przygotuj czyste szmaty, latarkę, zestaw kluczy (szczególnie na przewody hydrauliczne), śrubokręty, manometr z odpowiednimi złączami serwisowymi oraz, jeśli to konieczne, miernik do cewek elektrycznych. Marker lub kreda przydadzą się do zaznaczania pozycji elementów przed testem.

Jak zdiagnozować problemy z siłownikami hydraulicznymi - metody i testy

Wykrycie usterki w układzie hydraulicznym nie zawsze wymaga specjalistycznego sprzętu, ale precyzyjna diagnoza problemów pozwala uniknąć kosztownych przestojów i zapobiegać dalszym uszkodzeniom.

1. Wstępna inspekcja wizualna i kontrola płynów

1. Sprawdź stan wizualny siłownika: Zwróć uwagę na widoczne wycieki oleju hydraulicznego, ślady zużycia na tłoczysku (np. zarysowania) oraz stan przewodów hydraulicznych i złączy. Oczyść okolice złącz z brudu.
2. Oceń jakość i poziom oleju hydraulicznego: Zanieczyszczony lub spieniony olej może powodować nieprawidłowe ciśnienie. Sprawdź jego poziom i kolor - jeśli olej jest ciemny lub zawiera osady, konieczna może być jego wymiana. Brak odpowiedniej ilości płynu w układzie oznacza, że doszło do wycieku lub powietrze dostało się do systemu.

2. Rozróżnienie problemu siłownika od problemu rozdzielacza

To kluczowy etap diagnozy, ponieważ objawy przecieków wewnętrznych w siłowniku i w rozdzielaczu mogą być podobne. Najskuteczniejszą metodą jest zaślepienie przewodów siłownika lub użycie dostępnych zaworów odcinających.

Test zaślepienia przewodów siłownika:

Aby sprawdzić, czy siłownik przepuszcza olej wewnętrznie przez tłok, wykonaj następujące kroki:

1. Całkowicie wysuń tłok siłownika (lub wsuń do końca, w zależności od funkcji, którą testujesz pod obciążeniem).
2. Zaślep oba przewody hydrauliczne prowadzące do siłownika. Możesz użyć do tego celu specjalnych korków lub śrub.
3. Obserwuj siłownik pod obciążeniem (np. opuszczoną koparko-ładowarką na wysięgniku, podniesionym elementem). Jeśli po zaślepieniu przewodów siłownik nadal powoli opada lub przesuwa się, oznacza to, że wina tkwi w samym siłowniku (przeciek wewnętrzny przez uszczelnienia tłoka).
4. Jeśli siłownik utrzymuje pozycję po zaślepieniu przewodów, oznacza to, że problem leży po stronie rozdzielacza lub przewodów zasilających przed zaślepieniem.

Alternatywnie, dla sprawdzenia przecieku przez tłok, można odkręcić jeden przewód siłownika, wysunąć tłok na maksymalną długość, a następnie skierować ciśnienie na drugą stronę siłownika. Jeśli z króćca, z którego odkręcono przewód, zacznie wylewać się olej, to znaczy, że olej przelewa się przez tłok, co potwierdza wewnętrzną nieszczelność.

Wykorzystanie zaworów odcinających:

W niektórych maszynach przy siłownikach znajdują się specjalne zawory odcinające. Jeśli po ich zakręceniu opadający element przestaje opadać - problem leży zwykle w rozdzielaczu. Jeśli dalej opada - winny jest sam siłownik.

3. Testy obciążeniowe i ciśnieniowe

• Sprawdź reakcję siłownika na obciążenie: Siłowniki hydrauliczne powinny pracować płynnie, bez opóźnień i szarpnięć. Jeśli tłok porusza się wolniej niż zwykle, nie reaguje na polecenia lub zatrzymuje się w losowych momentach, może to oznaczać zapowietrzenie lub uszkodzenie zaworu sterującego. Podnieś maszynę na testowanym wysięgniku i sprawdź, czy opada tak samo szybko jak z ciężarem.
• Pomiar ciśnienia w układzie: Aby upewnić się, że problem nie leży wyłącznie po stronie siłownika, przeprowadź test ciśnienia przy użyciu manometru. Zbyt niskie ciśnienie może wskazywać na nieszczelności (np. w pompie, zaworach), natomiast nagłe skoki wartości mogą sugerować awarię pompy hydraulicznej lub zablokowanie przewodów. Pomiary ciśnienia i przepływu oleju hydraulicznego mogą dostarczyć istotnych informacji na temat wydajności siłownika.

4. Kontrola zaworów i suwaków rozdzielacza

Jeśli test z zaślepieniem przewodów wskazał na problem z rozdzielaczem, należy skupić się na jego diagnostyce:

• Zawory przeciążeniowe (liniowe): Zużycie lub uszkodzenie tych zaworów, które ograniczają maksymalne ciśnienie w sekcji, może powodować opadanie. Jeśli siłownik danej funkcji popuszcza tylko w jedną stronę, wina może tkwić w jednym z zaworów liniowych. Słyszano również o przypadkach uszkodzonego zaworu przelewowego, który może być przyczyną problemów.
• Suwaki rozdzielacza: Szczelność rozdzielacza jest uwarunkowana spasowaniem suwak-sekcja. Pewna, stosunkowo mała ilość oleju, która się przedostaje między suwakiem a sekcją, smaruje suwak. Jeśli suwaki są zużyte, zatarte, zanieczyszczone lub zawieszają się, mogą powodować wewnętrzne przecieki lub nierównomierną pracę. Sprawdź, czy w rdzeniu zaworu nie utknął brud lub osady koloidalne, lub czy nie zatykają otworu zaworu.
• Zawory przelewowe: Jeśli brud przedostanie się do zaworu przelewowego i zablokuje szpulę, powodując jego normalne otwarcie, olej hydrauliczny może omijać cylinder i bezpośrednio spływać z powrotem do zbiornika. Należy sprawdzić i wyregulować zawór przelewowy.

5. Kontrola czystości układu i odpowietrzanie

• Zanieczyszczenia: Rdzeń zaworu jest zablokowany lub otwór zaworu jest zablokowany. W tym momencie sprawdź zanieczyszczenie oleju. Wymiana medium hydraulicznego, czyszczenie zbiornika i wymiana filtrów (zarówno ssawnego, jak i ciśnieniowego) może być konieczne.
• Powietrze w układzie hydraulicznym: Powietrze dostaje się do układu głównie z powodu nieszczelności lub niskiego poziomu oleju. Sprężanie lub rozprężanie powietrza powoduje ślizganie się lub pełzanie tłoka. Sprawdź poziom płynu w zbiorniku, uszczelki i złącza rur po stronie ssącej pompy oraz filtr siatkowy. Odpowietrzanie układu po każdej wymianie płynu lub po naprawie jest niezbędne. Możesz to zrobić, przesuwając tłok siłownika kilka razy w pełnym zakresie ruchu.

Naprawa typowych usterek siłowników hydraulicznych i rozdzielaczy

Nie każda awaria oznacza konieczność wymiany całego siłownika czy rozdzielacza. Często wystarczy wymiana uszczelnień, odpowietrzenie układu lub oczyszczenie przewodów, aby przywrócić sprawność maszyny.

Naprawa siłowników

• Wymiana uszczelnień: Jeśli widoczne są wycieki zewnętrzne lub test wskazuje na przecieki wewnętrzne przez tłok, należy wymienić uszczelki (np. "oringi", uszczelki tłoka, uszczelki na tłoczysku i pokrywie). Upewnij się, że uszczelki nie są pomarszczone, ściśnięte, podarte, zużyte, starzejące się lub zdeformowane.
• Regeneracja tłoków i powierzchni cylindra: W przypadku uszkodzenia powłoki tłoka, zarysowań wewnętrznego otworu cylindra lub jego zużycia stosuje się techniki regeneracji, które przywracają jego pierwotne właściwości i wytrzymałość. Procedura obejmuje diagnozę, ocenę stanu, wymianę uszkodzonych części i testy jakości. Blizny na powierzchni tłoczyska lub opiłki żelaza powstałe w wyniku spiekania zwiększają opór - w takich przypadkach może być konieczna naprawa lub wymiana uszkodzonych części i usunięcie opiłków żelaza.
• Naprawa luzów i osiowości: Upewnij się, że tłok i tłoczysko nie są współosiowe lub tłoczysko nie jest wygięte, a położenie montażowe siłownika hydraulicznego lub tłoczyska na szynie prowadzącej jest prawidłowe.

Naprawa rozdzielaczy

• Wymiana zaworów przeciążeniowych: Jeśli zawory te są uszkodzone i powodują problemy z utrzymaniem ciśnienia lub opadaniem, należy je wymienić.
• Regeneracja rozdzielacza: Jeśli suwaki są mocno zużyte lub gniazda sekcji są wyrobione, jedynym rozwiązaniem może być regeneracja. Polega ona na przeszlifowaniu otworów suwaków i dorobieniu nad wymiarowych suwaków. Jest to proces wymagający specjalistycznego sprzętu i doświadczenia.
• Czyszczenie i regulacja: Zanieczyszczone suwaki lub zawory mogą wymagać czyszczenia i ponownej regulacji.

Regeneracja czy wymiana siłownika?

Decyzja o regeneracji lub wymianie siłownika zależy od kilku czynników:

• Stan techniczny siłownika: Jeśli uszkodzenie nie jest zbyt poważne i pozwala na skuteczną regenerację, może to być korzystniejsze rozwiązanie.
• Koszty naprawy: Koszty regeneracji siłownika hydraulicznego mogą być znacznie niższe niż koszty zakupu nowego siłownika.
• Doświadczenie serwisu: Wybierając opcję regeneracji, warto skorzystać z usług doświadczonego serwisu, który specjalizuje się w naprawach siłowników hydraulicznych.

W przypadku poważniejszych problemów zaleca się skontaktowanie się z profesjonalnym serwisem hydraulicznym, który będzie w stanie odpowiednio zdiagnozować i naprawić usterki.

Zapobieganie awariom siłowników hydraulicznych - kluczowe zasady konserwacji

Większości problemów z siłownikami można uniknąć. Regularna konserwacja siłowników i dbałość o układ hydrauliczny to najlepszy sposób na przedłużenie żywotności maszyn oraz utrzymanie ich efektywności pracy.

• Regularne przeglądy techniczne: Siłowniki hydrauliczne powinny być sprawdzane co najmniej kilka razy w roku, zwłaszcza przed sezonem intensywnej eksploatacji. Podczas przeglądu warto zwrócić uwagę na stan uszczelnień, przewodów oraz tłoczyska. Jeśli pojawią się pierwsze oznaki zużycia, lepiej od razu wymienić uszkodzone elementy, zamiast czekać na poważniejszą awarię.
• Kontrola i wymiana oleju hydraulicznego: Czystość oleju ma ogromny wpływ na prawidłowe działanie siłowników. Zanieczyszczony olej może powodować korozję wewnętrznych komponentów oraz blokowanie zaworów sterujących. Warto stosować filtry o wysokiej skuteczności i wymieniać olej zgodnie z zaleceniami producenta maszyny, utrzymując jego temperaturę roboczą na poziomie około 40 stopni.
• Ochrona przewodów i połączeń hydraulicznych: Uszkodzone przewody są jedną z najczęstszych przyczyn problemów. Warto stosować osłony zabezpieczające, aby chronić węże przed przetarciami i mechanicznymi uszkodzeniami. Regularna kontrola połączeń pomaga wykryć drobne nieszczelności.
• Zapobieganie zapowietrzeniu układu: Powietrze w układzie hydraulicznym prowadzi do nierównej pracy siłowników i utraty precyzji sterowania. Należy regularnie sprawdzać poziom oleju oraz odpowietrzać układ po każdej wymianie płynu.
• Unikanie przeciążeń i nadmiernego obciążania siłowników: Każdy siłownik ma określoną maksymalną siłę nacisku. Przekraczanie tych wartości może prowadzić do uszkodzenia tłoka, korpusu lub zaworów sterujących. Należy przestrzegać zaleceń producenta i stosować siłowniki dostosowane do konkretnego zadania.

Warto pamiętać, że im wcześniej wykryjesz pierwsze objawy awarii, tym łatwiej i taniej możesz zapobiec większym problemom. Szybka diagnostyka hydrauliki i serwisowanie maszyn pozwolą Ci uniknąć kosztownych napraw i długich przestojów.
