Wałek odbioru mocy (WOM), zwany również wałkiem przekaźnika mocy, jest kluczowym elementem w traktorach i innych maszynach rolniczych, umożliwiającym przekazywanie napędu z silnika na maszyny pomocnicze, takie jak kosiarki, opryskiwacze czy prasy.
Zasada działania i budowa wałka WOM
Wałek WOM stanowi pośrednik między elementem napędzającym (silnikiem ciągnika) a elementem odbierającym zapotrzebowanie na energię (maszyną rolniczą). Przekaz mocy z jednego urządzenia na drugie jest możliwy dzięki zastosowaniu dwóch współpracujących elementów: wałka odbioru mocy (WOM) znajdującego się w ciągniku i wałka przyjęcia mocy (WPM) w maszynie. Dzięki nim możliwe jest napędzanie ruchomych części maszyn rolniczych i budowlanych, na przykład podnośników.
W ciągnikach Ursus C-360 wałek odbioru mocy jest podzielony na dwa niezależne wałki:
- WOM I: Jest to wałek usytuowany na łożysku kulkowym w pokrywie przedniej skrzyni przekładniowej oraz podparty na dwóch tulejach. Jedna z tulei jest wciśnięta w wałek pośredni, a druga w wałek reduktora.
- WOM II: Jest to wałek, który wystaje z ciągnika i do niego podłączane są maszyny. Ułożyskowany jest ślizgowo w wałku WOM I oraz w łożysku kulkowym w korpusie pośrednim.
Demontaż wałka WOM II, czyli tej części, która wystaje z ciągnika, jest stosunkowo prosty. Polega na odkręceniu tylnej pokrywy zabezpieczającej i wyciągnięciu wałka przekaźnika mocy II. Aby zdemontować tuleję napędu pompy hydraulicznej, konieczne jest wcześniejsze wyciągnięcie wałka przekaźnika mocy I, który jest najdłuższy i znajduje się najgłębiej.
Problemy z działaniem wałka WOM i ich przyczyny
Awaria wałka WOM może objawiać się na różne sposoby, m.in. jako brak możliwości przekazywania napędu, zgrzytanie podczas pracy, czy samoczynne wybijanie wałka. Jednym z przykładów takiej sytuacji jest problem z wałkiem odbioru mocy w ciągniku Ursus C-360, gdzie wałek kręcił się, ale nie miał siły przekazywać napędu, towarzyszyło temu zgrzytanie, a nawet możliwość zatrzymania kręcącego się wałka ręką. W tym konkretnym przypadku, mimo początkowych podejrzeń o awarię sprzęgła, dokładniejsza analiza wykazała problem z samym wałkiem.
Inne potencjalne przyczyny problemów z WOM obejmują:
- Zużyte sprzęgło ciągnika: W niektórych przypadkach zużycie sprzęgła może wpływać na prawidłowe działanie WOM.
- Uszkodzone widełki regulujące pracę tulei wałka: Widełki te odpowiadają za przesuwanie i zazębianie tulei wałka. Ich wadliwe działanie, np. poluzowanie śruby zabezpieczającej, może prowadzić do nieprawidłowego załączania WOM.
- Zużyte lub uszkodzone elementy wałka: Starte frezy lub zęby na wałku przekaźnika mocy I lub II, a także na tulei napędu pompy hydraulicznej, mogą być przyczyną niepoprawnej pracy WOM, a nawet jego całkowitego braku działania.
- Problemy z łożyskami: Zablokowane lub uszkodzone łożysko może utrudniać lub uniemożliwiać demontaż wałka.
W przypadku ciągnika Ursus C-360, naprawa WOM II zazwyczaj nie wymaga demontażu całego ciągnika, w przeciwieństwie do naprawy sprzęgła lub WOM I.
Diagnostyka i naprawa wałka WOM

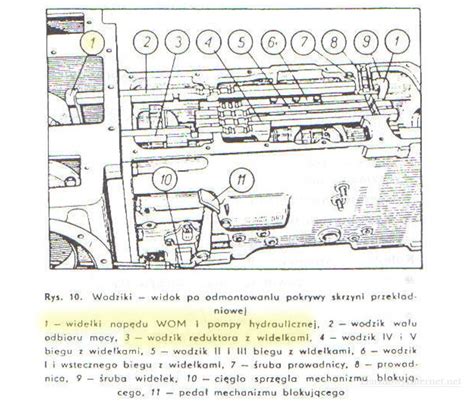

W przypadku problemów z wałkiem WOM, kluczowa jest dokładna diagnostyka. Warto zacząć od inspekcji skrzyni przekładniowej i tylnego mostu, sprawdzając dostęp do nich przez pokrywy zabezpieczające lub górne pokrywy skrzyni przekładniowej i korpusu podnośnika hydraulicznego. Szczególną uwagę należy zwrócić na prawidłowe zazębianie napędu WOM i pompy hydraulicznej przez widełki.
Jeśli problem nie zostanie rozwiązany, należy dokładnie przyjrzeć się samemu wałkowi odbioru mocy. Należy ocenić stan elementów takich jak wałki przekaźnika mocy I i II oraz tuleja napędu pompy hydraulicznej. Nawet niewielkie starcie frezów czy zębów może być przyczyną problemów.
Ważna wskazówka dotycząca naprawy: Jeśli wymieniasz zużyty element WOM, a w skład układu wchodzi kilka części, zaleca się wymianę wszystkich na nowe. Nawet minimalnie starte zęby na wałku mogą spowodować, że WOM nie będzie się prawidłowo załączał lub będzie wyskakiwał. Ponowna naprawa po wymianie tylko jednego elementu może być stratą czasu i pieniędzy.

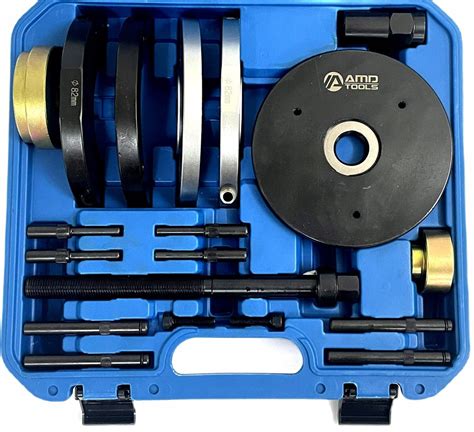

W przypadku problemów z demontażem wałka przekaźnika mocy I, gdy nie chce on zejść z powodu zablokowanego łożyska, pomocne mogą być specjalne narzędzia, np. do wybijania przegubów samochodowych. Można również próbować wypychać wałek od dołu, demontując pokrywę z dostępem do skrzyni przekładniowej.
Wałki przegubowo-teleskopowe ze sprzęgłem
Wałki przegubowo-teleskopowe ze sprzęgłem odgrywają kluczową rolę w przenoszeniu momentu obrotowego z ciągnika na maszynę rolniczą. Stanowią one połączenie wałka WOM ciągnika z wałkiem przyjęcia mocy (WPM) maszyny.
Działanie i zastosowanie sprzęgieł w wałkach WOM
Sprzęgła w wałkach WOM służą przede wszystkim zabezpieczeniu napędzanego urządzenia oraz samego wałka przed uszkodzeniem w wyniku przeciążenia. Działają poprzez spowolnienie lub przerwanie przenoszenia napędu, gdy przekroczona zostanie nominalna wartość momentu obrotowego. Napęd jest wtedy automatycznie rozłączany, zapobiegając destrukcji mechanizmów.
Najczęstszą przyczyną awarii wałów przegubowo-teleskopowych jest użycie nieodpowiedniego wału do napędu danej maszyny. Dobór wału powinien uwzględniać zapotrzebowanie maszyny na moc i moment obrotowy.
Rodzaje sprzęgieł w wałach przegubowo-teleskopowych
- Sprzęgło z kołkiem ścinanym: Przerywa przenoszenie momentu obrotowego w przypadku przeciążenia.
- Sprzęgło jednokierunkowe: Przenosi moment obrotowy tylko w jednym kierunku, stosowane w maszynach o dużym momencie bezwładności.
- Sprzęgło cierne: Przenosi moment obrotowy bez rozłączania napędu, ale pozwala na jego ślizganie się w przypadku przeciążenia.
Ważne jest również stosowanie odpowiednich osłon wałów przegubowo-teleskopowych, które chronią przed ryzykiem pochwycenia fragmentu garderoby i zapewniają bezpieczną pracę.
Dobór wałka WOM do maszyny
Właściwy dobór wałka WOM do maszyny jest fundamentalny dla jego prawidłowego działania i długowieczności. Kluczowe parametry to:
- Maksymalna moc lub moment obrotowy: Należy dobrać wał, który jest w stanie przenieść wymagany moment obrotowy, zgodnie z instrukcją obsługi maszyny. Moc samego ciągnika nie jest tu decydująca.
- Rodzaj końcówek: Najczęściej spotykany jest króciec 6-frezowy, używany m.in. w traktorach Ursus. W przypadku odmiennych rodzajów wypustów, stosuje się redukcje.
- Kąt pracy: W przypadku maszyn zawieszanych, gdzie kąt pracy jest mniejszy, stosuje się wałki ze standardowymi przegubami. Dla urządzeń zaczepianych, gdzie kąty mogą być większe, zaleca się wałki szerokokątne, które umożliwiają ciągłe przenoszenie napędu bez konieczności wyłączania go na uwrociach. W sytuacji dużych odległości między ciągnikiem a maszyną, stosuje się wałki z dwoma przegubami szerokokątnymi lub jeden sześciokątny przegub od strony maszyny.
Przykładowe wartości momentu nominalnego dla różnych typów maszyn:
- Sieczkarnie polowe, prasy zbierające: 400-540 Nm
- Zgrabiarki, przetrząsarki, rozsiewacze: 250 Nm
Należy pamiętać, że każda maszyna rolnicza i przemysłowa wymaga indywidualnego doboru prędkości WOM.
Konserwacja i pielęgnacja wałka WOM
Regularna konserwacja i pielęgnacja wałka przekaźnika mocy są niezbędne do zapewnienia jego długiej żywotności i niezawodnego działania.
Kluczowe czynności konserwacyjne:
- Czystość: Utrzymywanie wałka w czystości jest podstawową zasadą. Po użyciu należy go oczyścić, aby uniknąć dostania się piasku i innych zanieczyszczeń, które mogą przyspieszyć zużycie elementów, w tym sprzęgła.
- Prawidłowe odkładanie: Wałek powinien być odkładany w przeznaczonym do tego miejscu na maszynie lub na specjalnym wsporniku. Unikanie pozostawiania go na ziemi zapobiega zabrudzeniu.
- Smarowanie: Regularne smarowanie elementów takich jak sprzęgła i przeguby jest kluczowe. Często smarowniczki są trudno dostępne, dlatego wymaga to uwagi. Częstotliwość smarowania zależy od marki i typu elementu, wahając się od kilku do kilkuset godzin pracy.
- Przestrzeganie maksymalnego kąta pracy: Wałki przekaźnika mocy mają określone limity kątowe pracy, zazwyczaj około 25 stopni podczas pracy ciągłej. Przekroczenie tych wartości może prowadzić do uszkodzeń.
- Konserwacja sprzęgieł: W przypadku sprzęgieł ciernych, należy je "przewietrzyć", aby zapobiec rozwojowi korozji. W przypadku sprzęgieł ze sprężynami śrubowymi lub talerzowymi, należy odpowiednio poluzować lub dokręcić nakrętki dociskające. Po regulacji, warto włączyć maszynę na chwilę, aby umożliwić swobodne ślizganie się komponentów, oczyszczając je z wilgoci i zanieczyszczeń.
Problemy z wałkiem WOM w konkretnych modelach ciągników
Niektóre modele ciągników mogą wykazywać specyficzne problemy związane z wałkiem WOM:
- Zetor 7211: Częste problemy z hałasowaniem wałka i jego załączaniem.
- Zetor 7340: Przekaźnik mocy często się rozłącza.
- Zetor Proxima: Zdarzają się problemy z wałkiem przekaźnika mocy.
- New Holland TD: Po wyłączeniu dźwigni WOM, wałek nie wyłącza się do końca.
- Renault: Wałek przekaźnika mocy często nie zatrzymuje się po wyłączeniu.
- Fendt 309: Po intensywnej pracy, wałek przekaźnika mocy może nie chcieć się załączyć następnego dnia.
- Case JX95: WOM często nie chce się w ogóle włączyć.
W przypadku tych i innych modeli, warto sprawdzić stan linki WOM/WPM, która jest niezbędna do prawidłowej pracy urządzeń. Producent linek motoryzacyjnych Linmot oferuje szeroki asortyment gotowych linek oraz możliwość zaprojektowania niestandardowych rozwiązań.
Demonstracja PTO
Współczesne maszyny rolnicze wymagają również hamowania WOM po jego rozłączeniu, co jest rozwiązaniem zwiększającym bezpieczeństwo. Układy sterowane hydraulicznie lub mechanicznie ze wspomaganiem pneumatycznym są odpowiedzialne za włączanie, rozłączanie i hamowanie WOM.
