Zagęszczarka do gruntu to specjalistyczny rodzaj maszyny budowlanej, służący do ubijania i stabilizowania podłoża. Pomimo swojej prostej funkcji, urządzenia te składają się z wielu złożonych mechanizmów, w tym ruchomych. Dzięki nim podłoże staje się stabilne i gotowe pod dalsze prace, takie jak wylewanie fundamentów, układanie kostki brukowej czy budowa dróg i ścieżek rowerowych. Zagęszczarki świetnie sprawdzają się również przy kładzeniu przewodów oraz zagęszczaniu ziemi, piasku, betonu i asfaltu.
Wybór odpowiedniego modelu zagęszczarki zależy od wielu czynników, takich jak rodzaj podłoża, zakres prac oraz wymagana siła zagęszczania. Niezależnie od wybranego urządzenia, kluczowa jest znajomość jego budowy i regularna konserwacja.
Schemat budowy typowej zagęszczarki do gruntu
Typowy schemat budowy zagęszczarki gruntu obejmuje solidną ramę, na której zamontowany jest silnik połączony z układem wibracyjnym i płytą roboczą. Całość uzupełnia uchwyt sterujący dla operatora. Wszystkie te części muszą ze sobą współgrać, aby maszyna była skuteczna i trwała.
Kluczowe części zagęszczarki
- Silnik: Stanowi serce urządzenia, generując moc wprawiającą płytę w drgania. Najczęściej stosowany jest silnik spalinowy (benzynowy lub diesel) o konstrukcji czterosuwowej, choć spotyka się też modele elektryczne (przewodowe i akumulatorowe). Silnik musi być mocny i niezawodny, aby zagęszczarka mogła pracować ciągle pod obciążeniem. Posiada układ zasilania paliwem (zbiornik i gaźnik lub wtrysk) oraz układ smarowania i chłodzenia. Przykładowo, wiele średnich zagęszczarek wyposażonych jest w sprawdzone silniki Hondy GX (benzynowe) lub silniki diesla Hatz, znane z niezawodności.
- Mechanizm napędowy (sprzęgło i układ przeniesienia napędu): Zadaniem mechanizmu napędowego jest przenoszenie mocy pochodzącej z silnika na układ wibracyjny. Głównym elementem tego mechanizmu jest pasek klinowy (pojedynczy lub występujący w zestawach). Między silnikiem a mechanizmem wibracyjnym znajduje się sprzęgło odśrodkowe, które automatycznie załącza napęd, gdy obroty silnika wzrosną powyżej pewnego poziomu. Pasek przenosi moment obrotowy na wzbudnicę (układ wibracyjny). Osłona paska napędowego chroni ten element przed uszkodzeniem przez kamienie czy piasek.
- Układ wibracyjny (wzbudnica): To serce zagęszczarki, odpowiedzialne za generowanie drgań. Składa się z wału lub wałków z mimośrodowo umieszczonymi ciężarkami. Gdy wał się obraca, asymetryczne rozłożenie mas wywołuje silne drgania. Układ wibracyjny jest mocno przytwierdzony do ramy i przekazuje wibracje na przylegającą płytę. Im większa masa i szybkość obracających się ciężarków, tym większa siła wymuszająca (podawana w kN) i skuteczność zagęszczania.
- Płyta robocza (płyta wibracyjna): Dolna płyta zagęszczarki, wykonana z solidnej stali o dużej grubości, która bezpośrednio kontaktuje się z gruntem. To właśnie drgająca płyta ugniata i zagęszcza podłoże. Płyta jest specjalnie ukształtowana, ma gładką powierzchnię i zaokrąglone krawędzie ułatwiające ślizganie się po gruncie i manewrowanie. W niektórych modelach do płyty można montować dodatkowe nakładki (np. gumowe, gdy zagęszcza się kostkę brukową, aby jej nie uszkodzić).
- Rama i obudowa: Stanowi szkielet, do którego przymocowane są pozostałe komponenty maszyny. Rama zagęszczarki jest zwykle stalowa, spawana i wyposażona w uchwyty umożliwiające podnoszenie lub zaczepienie pasów transportowych. Solidność ramy bezpośrednio przekłada się na niezawodność i trwałość urządzenia. Wiele zagęszczarek ma także zewnętrzną obudowę lub ramę ochronną wokół silnika (tzw. klatkę), która zabezpiecza silnik przed uderzeniami oraz ułatwia transport.
- Uchwyt prowadzący (dyszel): To długa rączka, za którą operator prowadzi maszynę. Uchwyt jest zwykle składany lub odkręcany, by ułatwić transport. Na uchwycie znajduje się manetka gazu do regulacji prędkości obrotowej silnika, a w cięższych modelach także dźwignie zmiany kierunku jazdy. Ważnym elementem są amortyzatory lub gumowe elementy izolujące uchwyt od wibracji płyty, co poprawia ergonomię pracy.
- Zbiornik paliwa: W zagęszczarkach spalinowych istotny jest również zbiornik na paliwo, zazwyczaj o pojemności kilku litrów. Zbiornik paliwa powinien być solidnie zamocowany i szczelny. Niektóre większe modele posiadają także zbiornik zraszający (na wodę) i układ spryskujący, używany przy zagęszczaniu asfaltu lub kostki, aby ograniczyć pylenie i przyklejanie się materiału do płyty.
- Filtry powietrza i paliwa: Bardzo ważnym elementem współgrającym z silnikiem spalinowym jest filtr powietrza i paliwa. Ich zadaniem jest skuteczne blokowanie stałych zanieczyszczeń, które mogą przedostać się do komory spalania.
- Układ chłodzenia: Większość zagęszczarek wyposażona jest w silnik spalinowy chłodzony powietrzem. Duże i ciężkie zagęszczarki rewersyjne, posiadające ogromną moc silnika (najczęściej wysokoprężnego), który wytwarza spore ilości ciepła, niekiedy zamontowany układ chłodzenia wykorzystujący przepływ cieczy.
Różnice konstrukcyjne w zależności od typu zagęszczarki
Zagęszczarki płytowe występują w różnych typach, z których dwa główne to zagęszczarki jednokierunkowe oraz zagęszczarki rewersyjne (dwukierunkowe). Różnią się one nie tylko wagą i mocą, ale też szczegółami konstrukcji wpływającymi na manewrowanie i zastosowanie maszyny.
Zagęszczarki płytowe jednokierunkowe
Są to zazwyczaj lżejsze, kompaktowe maszyny zaprojektowane do pracy w jednym kierunku (do przodu). Ich konstrukcja jest stosunkowo prosta: silnik zamontowany nad płytą, uchwyt do prowadzenia i standardowy układ wibracyjny. Mniejsza waga (przeważnie od ~50 kg do 100 kg) ułatwia manewry - urządzenie można podnieść we dwie osoby lub łatwo przesunąć na kołach transportowych. Mniejsza masa i płyta oznaczają mniejszą siłę zagęszczania (zwykle 10-20 kN), co wystarcza do prac przy układaniu chodników, ścieżek czy pod mniejsze fundamenty. Zaletą jest ich mobilność i łatwość obsługi - często mają składaną rączkę, można je przewieźć nawet w vanie. Przykładowym modelem jednokierunkowym jest lekka zagęszczarka Swepac FB 82 (82 kg, siła 15 kN), idealna do niewielkich prac brukarskich i ogrodowych.
Zagęszczarki płytowe rewersyjne (dwukierunkowe)
To bardziej zaawansowane maszyny, które mogą pracować zarówno do przodu, jak i do tyłu. Wyposażone są w specjalny dyszel z dźwignią zmiany kierunku lub hydrauliczny układ sterowania, który pozwala odwrócić kierunek drgań układu wibracyjnego. Budowa zagęszczarki rewersyjnej jest masywniejsza: ramy są wzmocnione, płyty często większe i cięższe, aby uzyskać silniejsze zagęszczanie. Maszyny te ważą zwykle od około 100-150 kg aż do kilkuset kilogramów. Większa masa i moc silnika przekładają się na wyższą siłę wymuszającą (nawet 30-100 kN), co pozwala zagęszczać grunty na większej głębokości i szybciej ubijać duże powierzchnie. Mimo dużej wagi, zagęszczarką rewersyjną manewruje się stosunkowo łatwo, ponieważ sama “chodzi” po podłożu w wybranym kierunku. Dla ułatwienia manewrowania konstrukcja takich zagęszczarek jest symetryczna. Przykładem tej kategorii jest zagęszczarka nawrotna Swepac FB 265 (265 kg, siła 40 kN) czy Bomag BPR 100/80D (ok. 695 kg, siła ok. 100 kN), stosowane przy najbardziej wymagających pracach ziemnych.
Naprawa zagęszczarki płytowej rewersyjnej
Inne podziały zagęszczarek
Zagęszczarki możemy podzielić również ze względu na rodzaj silnika (elektryczne i spalinowe) oraz na wibracyjne i płytowe. Zagęszczarki wibracyjne charakteryzują się bardziej intensywnym działaniem dzięki dwóm niewyważonym masom, wywołującym silne drgania kierowane na zagęszczaną powierzchnię. Zagęszczarki płytowe są urządzeniami mniej wymagającymi, ważą do 100 kg i doskonale sprawdzają się przy wszelkich pracach domowych. Dodatkowo, wyróżniamy zagęszczarki ręcznie prowadzone, ręcznie prowadzone nawrotne, kroczące oraz samoprzesuwne. Należy wspomnieć również o specjalnych zagęszczarkach podczepianych, np. do koparek czy traktorków.
Przykłady modeli zagęszczarek i ich specyfika
Różni producenci oferują szeroką gamę zagęszczarek, dostosowanych do specyficznych potrzeb i warunków pracy. Poniżej przedstawiamy wybrane modele i ich kluczowe cechy konstrukcyjne:
Ammann APR 49/20
Model APR 49/20 firmy Ammann to jedna z cięższych zagęszczarek w ofercie, ważąca od 391 kg do 424 kg z płytami rozszerzającymi. Szerokość robocza wynosi 450 mm, z możliwością zwiększenia. Napęd zapewnia wysokoprężny silnik Hatz 1B40 o mocy 6,6 kW/8,8 KM. Charakteryzuje się dobrą manewrowością, radzi sobie z nachyleniem podłoża do 30%, osiągając posuw roboczy 35 m/min i wydajność do 1575 m²/h. Konstrukcja oparta jest na solidnej ramie ochronnej z centralnym punktem podnoszenia. Samoczyszcząca podstawa jest odporna na ścieranie, a sprzęgło odśrodkowe z paskiem klinowym jest dobrze chronione. Maska silnika zapewnia ochronę podzespołów i łatwy dostęp serwisowy. Zagęszczarka jest wyposażona w amortyzowany przed wibracjami uchwyt prowadzący, który można złożyć do transportu. Obsługa jest łatwa i ergonomiczna, a wydajne zagęszczanie zapewnia płynny, zmienny hydrostatyczny ruch do przodu i do tyłu, także z możliwością wibracji w miejscu. Maksymalna częstotliwość wibracji wynosi 65 Hz, a siła odśrodkowa 49 kN. Opcjonalne wyposażenie obejmuje matę Vulcollan do kostki brukowej, licznik motogodzin i rozrusznik elektryczny.

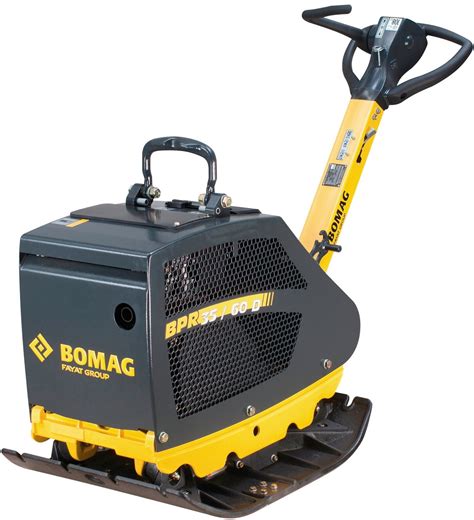

Bomag BPR 50/55 D i MVH-408GH
Firma Bomag oferuje zagęszczarki o masie użytkowej od 120 do 750 kg. Model BPR 50/55 D o masie 400 kg oferuje szerokość roboczą 450 mm, z możliwością rozszerzenia do 750 mm. Napędza go 1-cylindrowy silnik wysokoprężny Hatz 1B 40 o mocy 6,7 kW, spełniający normy emisji spalin Stage V. Maksymalna prędkość robocza to 28 m/min, a zdolność pokonywania wzniesień do 35%. Zagęszczarki Bomag kładą nacisk na ergonomię użytkowania, wyposażając się w komfortową dźwignię sterującą z regulacją wysokości i niskim poziomem drgań przenoszonych na operatora. Długi okres bezawaryjnej eksploatacji jest zasługą wysokiej jakości komponentów. Model MVH-408GH to ciężka maszyna rewersyjna o masie 364 kg, z płytą 900 x 500 mm (z możliwością rozszerzenia). Wyposażona jest w benzynowy silnik Honda GX390 o mocy 11,9 KM. Osiąga prędkość 25 m/min i pokonuje wzniesienia do 35%. Wytrzymałość zapewniają pełna, stalowa osłona silnika, odporna na zużycie, żeliwna płyta wibracyjna i cyklonowy filtr powietrza, który redukuje zatykanie się filtrów głównych.
Swepac FB 450
Swepac to szwedzka firma znana z innowacji. Model FB 450 to ciężka, lecz kompaktowa zagęszczarka dwukierunkowa, ważąca 445 kg, z płytą denną 1080 x 700 mm. Napędzana jest wysokoprężnym silnikiem Yanmar L100 o mocy 7 kW/9,5 KM. Wyposażona w hydrauliczny system wibracji i w pełni zmienny mechanizm kontroli szybkości. Posiada wbudowaną chłodnicę oleju hydraulicznego z termostatycznie sterowanym wentylatorem, co zwiększa trwałość. Rama i uchwyt są ocynkowane ogniowo, a płyta denna wykonana ze stali Hardox odpornej na ścieranie. Częstotliwość drgań to 72 Hz, siła odśrodkowa 60 kN. Uchwyt prowadzenia montowany jest na sprężynie, redukując poziom wibracji na dłoń/ramię operatora do 2,6 m/s².
Wacker Neuson DPU5545
Zagęszczarka DPU5545 Wacker Neuson charakteryzuje się wysoką wydajnością i jest przeznaczona do zagęszczania warstwy przeciwmrozowej, podbudów drogowych, parkingów oraz wypełniania wyrobisk. Dostępna w 4 wariantach wyposażenia, o masie od 399 do 426 kg. Podstawowy rozmiar płyty wibracyjnej 900 x 440 mm można zwiększyć. Napędza ją silnik wysokoprężny Hatz 1D42S o mocy 7 kW. Przekazywanie mocy odbywa się przez sprzęgło odśrodkowe i pasek klinowy do wibratora. Maksymalna prędkość robocza to 27 m/min, a zdolność pokonywania wzniesień do 57,7%. Specjalnie zaprojektowany dyszel środkowy generuje bardzo niskie wibracje dłoń/ramię (HAV) poniżej 2,5 m/s², co umożliwia całodniową pracę. Intuicyjny uchwyt sterujący pozwala na regulację prędkości i kierunku jazdy. Panel sterowania zawiera stacyjkę zapłonową, światło robocze i lampkę kontrolną ładowania. Opcjonalnie dostępny jest system kontroli zagęszczania Compatec, który wskazuje, kiedy podłoże jest wystarczająco zagęszczone.
Weber MT CR 6
Zagęszczarka CR 6 firmy Weber MT to ekonomiczna maszyna o dużej wydajności, idealna do prac w budownictwie drogowym, ziemnym i zagęszczaniu bruku. Dzięki małej wysokości i szerokości roboczej (590 mm, z możliwością zmniejszenia do 450 mm lub zwiększenia do 740 mm) doskonale sprawdza się w wykopach. Masa własna wynosi 412 - 416 kg. Zastosowano silnik wysokoprężny Hatz 1 B 40 o mocy 7,5 kW/10,3 KM. Dostępna jest w wersjach z modułem kontrolnym parametrów jednostki napędowej (MDM) oraz systemem kontroli zagęszczania i modułem kontrolnym silnika (CCD 2.0). System Compatrol pozwala na lokalizację i korektę miejsc niedostatecznie zagęszczonych, redukując koszty nawet o 25%. Silnik chroniony jest ramą i osłoną zapewniającą łatwy dostęp serwisowy. Maszyna posiada bezstopniową, hydrauliczną przekładnię zmiany kierunku posuwu, a przewody zabezpieczono wewnątrz dyszla. Parametry robocze to częstotliwość wibracji 72 Hz i siła odśrodkowa 55 kN. Regulowany dyszel z izolacją przeciw-wibracyjną zapewnia komfort pracy.
Project ZGS-60
Przedsiębiorstwo Innowacyjno-Techniczne Project specjalizuje się w produkcji zagęszczarek gruntu. Najcięższy model to ZGS-60 o masie 385 kg z płytą roboczą 950 x 600 mm. Napędza go silnik wysokoprężny Yanmar L100 o mocy 6,6 kW/9 KM ze standardowym rozruchem elektrycznym. Wszystkie zagęszczarki rewersyjne firmy Project wyposażone są w nowe, większe i bardziej odporne na uszkodzenia manetki gazu. Dostępna jest w dwóch wersjach sterowania: mechanicznym (za pośrednictwem linki) oraz elektryczno-mechanicznym. Prędkość posuwu wynosi maksymalnie 20 m/min, częstotliwość wibracji płyty 73 Hz, a siła odśrodkowa 60 kN. Konstrukcja oparta jest na stalowej ramie, a silnik i podzespoły chronione są stalową osłoną z uchwytem transportowym. Opcjonalnie dostępny jest system kontroli stopnia zagęszczenia Procontrol. Zagęszczarka ZGS-60 ma zastosowanie przy zagęszczaniu podsypki pod parkingi, na podjazdach i w zasypywaniu wykopów. Wyrównywanie kostki brukowej jest możliwe z użyciem specjalnej płyty do kostki, dostępnej jako dodatkowe wyposażenie w modelach ZGS-25 i ZGS-30.
Husqvarna LG 400
Husqvarna LG 400 to mocna, dwukierunkowa zagęszczarka płytowa przeznaczona do wydajnego zagęszczania głębokiej i średnio głębokiej gleby ziarnistej, a także mokrego i nierównego podłoża. Masa własna maszyny wynosi 398 kg, a szerokość robocza to 650 mm. Dostępne są dwa rozwiązania napędowe: benzynowy silnik Honda GX 390 (8,2 kW z rozruchem ręcznym) lub wysokoprężny Lombardini 15LD 440 (6,2 kW z elektrycznym rozrusznikiem). Prędkość posuwu roboczego wynosi maksymalnie 25 m/min. Wytrzymała rama stalowa zabezpiecza silnik i przekładnię, a także posiada ucho do podnoszenia. W standardzie jest hydrauliczny system sterowania, czujnik alarmowy poziomu oleju oraz płyta wibracyjna wykonana ze stali Hardox 400. Husqvarna łączy siłę odśrodkową 52 kN, częstotliwość 60 Hz i amplitudę drgań 1,8 mm. Uchwyt tłumiący drgania umożliwia wydajną pracę przez wiele godzin, redukując poziom wibracji dłoń/ramię (HAV) do 2,5 m/s² (benzyna) lub 2,1 m/s² (diesel).
Konserwacja i eksploatacja zagęszczarek
Niezależnie od wybranego urządzenia, kluczowa jest jego okresowa i niezbędna konserwacja. Regularne uzupełnianie paliwa oraz kontrola oleju to podstawa bezawaryjnej pracy. Dbałość o stan techniczny wszystkich części, takich jak czyszczenie filtrów powietrza, kontrola stanu paska, zapewnia niezawodność zagęszczarki na budowie. Konstruktorzy zagęszczarek kładą duży nacisk na ergonomię obsługi oraz wytrzymałość materiałów, z których wykonane są podzespoły - od jakości ramy i płyty po sprawdzone silniki i elementy wibrujące. Dzięki temu nowoczesne zagęszczarki cechują się długą żywotnością i sprawdzają się nawet w najcięższych warunkach na placach budowy.
