Demontaż silnika z maszyny budowlanej, takiej jak koparko-ładowarka JCB, jest złożonym procesem wymagającym precyzji, odpowiednich narzędzi i przestrzegania procedur bezpieczeństwa. Poniższa instrukcja przedstawia kluczowe etapy i aspekty, które należy wziąć pod uwagę podczas tego zadania, a także rozważa specyficzne przypadki, kiedy demontaż silnika jest faktycznie konieczny, a kiedy można zastosować alternatywne metody.
1. Przygotowanie maszyny do demontażu silnika
Zanim przystąpi się do właściwego demontażu, należy dokładnie przygotować maszynę i jej otoczenie. Kluczowe jest zapewnienie bezpiecznego i stabilnego miejsca pracy.
1.1. Odłączenie układu elektrycznego i akumulatora
- Usuń przewód uziemienia akumulatora.
- Odłącz kabel uziemiający silnika.
- Wymontować zacisk B rozrusznika-rozrusznika.
1.2. Demontaż osłon i elementów układu dolotowego
- Zdejmij kaptur i pokrywę oraz zdejmij dolną pokrywę.
- Wyjmij wąż filtra powietrza.
1.3. Demontaż elementów układu chłodzenia i innych podzespołów
Należy usunąć wszystkie elementy, które mogłyby kolidować z wyjęciem silnika lub są z nim bezpośrednio połączone:
- Zdejmij przeciwwagę.
- Wyjmij rurkę cieplną.
- Wyjmij rurkę olejową i rurkę grzewczą.
- W razie potrzeby, odłącz rurkę łączącą klimatyzatora.
- W razie potrzeby wyjmij pompę, tłumik i chłodnicę.
1.4. Przygotowanie do odłączenia wiązek elektrycznych silnika
Wyjmij złącze przewodów elektrycznych. Należy zdemontować przewody elektryczne łączące silnik z górną częścią nadwozia. Na przykład:
- CN206 okablowanie dodatkowego zbiornika paliwa dla jednego silnika.
- CN134, CN135 silnik z jedną regulacją prędkości.
- CN136 - czujnik prędkości silnika.
- CN143 - przełącznik poziomu oleju silnikowego.
- CN141, CN142 - zawór pasujący do pompy.
- CN113, CN115 - czujnik ciśnienia ujemnego sterowania P1, P2.
- CN139, CN140 - okablowanie czujnika ciśnienia pompy P1, P2.
1.5. Zapewnienie stabilnej platformy roboczej
Przygotuj stół, który wytrzyma masę zespołu silnika i można go stabilnie ustawić, aby zdemontować silnik i bezpiecznie na nim spoczął po wyjęciu z maszyny.
Demontaż/montaż silnika koparki
2. Etapy demontażu silnika z ramy pojazdu
2.1. Odłączenie i demontaż mocowań silnika
Należy wykręcić śruby mocujące wspornika silnika. Procedura zazwyczaj obejmuje następujące kroki:
- Wykręcić cztery nakrętki mocujące śrubę silnika M18.
- Zdejmij pokrywę ochronną i gumową ramę poduszki.
- Odkręć dwie śruby mocujące silnik M18 × 130 i dwie śruby M18 × 140.
- Usuń 4 podkładki.
- Zdejmij 4 osłony.
- Zdejmij przedni wspornik gumowej podkładki silnika i tylny wspornik gumowej podkładki silnika.
2.2. Podwieszanie i wyjęcie silnika
Po odłączeniu wszystkich mocowań i podzespołów, silnik jest gotowy do wyjęcia:
- Zawieś korpus silnika. Umieść zawiesie silnika w przednich i tylnych zaczepach.
- Wyjmij silnik z samochodu i umieść go pewnie na platformie do demontażu.
3. Specyficzne przypadki: Dostęp do komponentów i kwestia demontażu silnika
Często demontaż silnika rozważa się w kontekście dostępu do innych komponentów. Ważne jest, aby ocenić, czy pełne wyjęcie silnika jest rzeczywiście konieczne.
3.1. Problemy z układem napędowym i skrzynią biegów
W przypadku problemów z układem napędowym, takich jak trudności z przyspieszaniem, słaba reakcja na wyższych biegach, czy problemy ze zmiennikiem momentu obrotowego, zazwyczaj konieczny jest demontaż skrzyni biegów, a nie silnika. Aby dostać się do pompy, kosza lub zmiennika, trzeba zdemontować skrzynię. Wiele maszyn posiada skrzynie typu syncro shuttle. W takim przypadku, mierzy się ciśnienie na zmienniku i koszach sprzęgłowych. Filtr ssący, często umiejscowiony na dole skrzyni pod jajowatą zaślepką na dwie śrubki, wymaga spuszczenia oleju ze skrzyni w celu sprawdzenia. Do sprawdzenia ciśnienia w skrzyni można podłączyć zegar zamiast czujnika ciśnienia. Generalnie, w takich sytuacjach demontuje się samą skrzynię, a nie silnik.

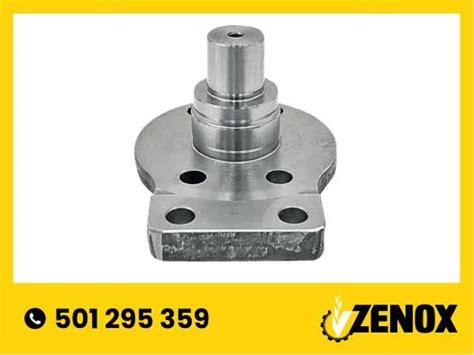

3.2. Uszkodzony sworzeń osi głównej - potencjalna konieczność demontażu silnika
Kolejnym problemem, który może pojawić się w koparko-ładowarkach, jest uszkodzenie sworznia głównego osi przedniej. Sworzeń jest pęknięty, a jedna część luźna, podczas gdy druga jest tak zapieczona, że nie rusza nawet po podgrzaniu. Jest to typowa usterka w wielu maszynach. W przypadku wymiany całego sworznia, jeśli nie da się go wysunąć do przodu, konieczne może być odkręcenie miski olejowej silnika lub nawet wyjęcie silnika, jeśli miska blokuje dostęp.
3.3. Demontaż pompy wtryskowej - czy zawsze trzeba wyjmować silnik?
3.3.1. Identyfikacja problemu z pompą wtryskową
Gdy z pompy wtryskowej leje się paliwo przez otwór znajdujący się pod pompą, jasne jest, że pompa kwalifikuje się do wyjęcia i oddania do regeneracji. Silnik ma na bloku i deklu od zaworów loga JCB, po numerze można zidentyfikować jego typ. Szczegółowa tabliczka pod kolektorem wydechowym może być nieczytelna, ale często jest jeszcze jedna na deklu od strony kabiny.
3.3.2. Rozważania nad procedurą demontażu
Wielu mechaników może przestraszyć wizją konieczności demontażu silnika w ładowarkach teleskopowych JCB, aby wyjąć pompę. Jednak przeszukiwanie manuali naprawczych i forum często wskazuje na inne rozwiązania. Kluczowym problemem jest często dostęp do zaślepki z drugiej strony pompy, aby odkręcić nakrętkę na kole zębatym.
3.3.3. Skuteczne rozwiązanie: częściowe odsunięcie zespołu napędowego
W wielu przypadkach nie trzeba zdejmować silnika w całości. Zamiast tego, wystarczy opuścić i pochylić cały zespół napędowy. Po odkręceniu zespołu napędowego i jego lekkim pochyleniu, miejsca nadal może być mało, ale dzięki wcięciu w ramie na wysokości dekla pompy, udaje się namacać potrzebne elementy. To rozwiązanie pozwala uniknąć pełnego, czasochłonnego demontażu silnika.
3.3.4. Kluczowe wskazówki i odkryte usterki
Do demontażu pompy przydają się specjalne narzędzia, takie jak klucz do dekla i ściągacz. Klucz do nakrętki często trzeba dorobić. Ważne jest precyzyjne ustawienie GMP (Górnego Martwego Punktu) na 1 cylindrze, do czego mogą być potrzebne specjalne zestawy do silników (np. Perkinsa). Podczas demontażu okazuje się, że często występują niedoróbki, jak brak trzpienia napędzającego pompkę wstępną, a wejściowy i wyjściowy króciec są połączone. Niekiedy w układzie jest też elektryczna pompka paliwa, co pozwala silnikowi pracować normalnie mimo usterek w pompce mechanicznej. Potwierdza to, że faktycznie nie trzeba zdejmować silnika, a jedynie opuścić i pochylić cały zespół napędowy, aby skutecznie zająć się naprawą pompy wtryskowej.
