Wymiana Grota w Młocie Hydraulicznym JCB: Szczegółowa Instrukcja

Młot hydrauliczny to nieocenione narzędzie na placu budowy, służące do kruszenia twardych materiałów, takich jak beton, skały czy żelbet. Aby zapewnić jego efektywną i bezawaryjną pracę, kluczowe jest nie tylko prawidłowe ciśnienie azotu, ale również regularna konserwacja i wymiana zużytych elementów, w tym grota. Poniższa instrukcja krok po kroku wyjaśnia, jak przeprowadzić demontaż i montaż grota w młocie hydraulicznym, ze szczególnym uwzględnieniem zasad bezpieczeństwa i optymalizacji pracy.

Czym jest młot hydrauliczny i do czego służy?

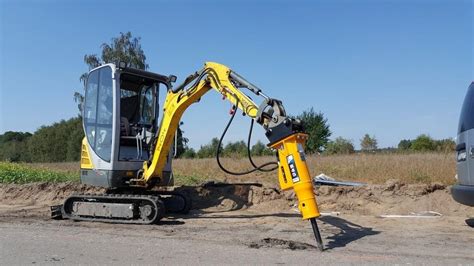

Młot hydrauliczny to specjalistyczny osprzęt montowany na ramieniu koparki, zaprojektowany do efektywnego kruszenia twardych materiałów, takich jak beton, skała czy żelbet. Działa na zasadzie wykorzystania energii sprężonego gazu oraz ciśnienia oleju hydraulicznego, które napędzają tłok wykonujący potężne, cykliczne uderzenia. Młoty hydrauliczne odgrywają kluczową rolę w nowoczesnym budownictwie inżynieryjnym oraz w pracach wyburzeniowych. Podstawą działania młota jest układ hydrauliczny koparki. Przepływ oleju hydraulicznego pod wysokim ciśnieniem trafia do cylindra młota, gdzie steruje ruchem tłoka. Tłok uderza w grot z dużą siłą, generując energię uderzenia niezbędną do kucia lub kruszenia.

Dobór młota powinien uwzględniać nie tylko masę koparki i przepływ oleju, ale też planowane zastosowania. Aby młot hydrauliczny działał bezawaryjnie, konieczna jest regularna konserwacja - szczególnie smarowanie grota, sprawdzanie ciśnienia azotu, szczelności połączeń przewodów i temperatury przepływu oleju.

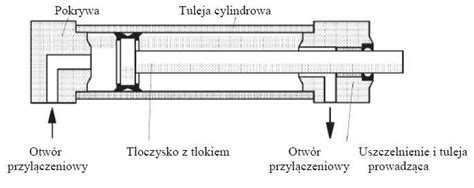

Budowa młota hydraulicznego - najważniejsze elementy

Zrozumienie budowy młota hydraulicznego jest kluczowe, jeśli zależy Ci na jego efektywnym wykorzystaniu, bezpiecznej eksploatacji oraz szybkiej diagnostyce usterek. Główne elementy młota hydraulicznego to:

• Tłok (udarowy): To serce młota. Wykonuje szybkie ruchy posuwisto-zwrotne pod wpływem ciśnienia oleju hydraulicznego. Uderza bezpośrednio w grot, generując siłę potrzebną do kruszenia betonu, skały czy fundamentów.
• Cylinder: W nim porusza się tłok. Wysokiej jakości wykonanie cylindra decyduje o wydajności i trwałości młota.
• Głowica tylna z komorą gazową: Zawiera sprężony gaz (najczęściej azot), który działa jak amortyzator i dodatkowe źródło energii. Podczas ruchu tłoka gaz ulega sprężeniu, a następnie oddaje zgromadzoną energię, wzmacniając siłę uderzenia.
• Zawór hydrauliczny: Steruje przepływem oleju do odpowiednich komór. Dzięki niemu układ hydrauliczny młota działa w cyklu - tłok wraca i ponownie uderza.
• Obudowa (korpus młota): Chroni elementy robocze przed uszkodzeniami mechanicznymi. Obudowa przenosi również drgania z młota na ramię koparki.
• Tuleje prowadzące i kliny: Utrzymują grot w odpowiedniej pozycji i zapewniają jego właściwe prowadzenie.
• Grot (narzędzie robocze): To końcówka młota, która bezpośrednio uderza w nawierzchnię. Występuje w różnych kształtach (stożkowy, płaski, spiczasty) - dobieranych do rodzaju materiału.
• Połączenia przewodów hydraulicznych: Odpowiadają za prawidłowy przepływ oleju z koparki do młota. Nieszczelności, wycieki oleju czy zabrudzenia mogą poważnie zakłócić działanie całego układu.

Cykl pracy młota hydraulicznego - krok po kroku

1. Krok 1: Dopływ oleju hydraulicznego: Z układu hydraulicznego koparki (poprzez przewody) do młota trafia olej pod wysokim ciśnieniem.
2. Krok 2: Ruch tłoka do góry - sprężanie gazu: Ciśnienie oleju wypycha tłok do góry, w stronę głowicy tylnej. W tym momencie gaz (azot) znajdujący się w tylnej komorze jest sprężany, magazynując energię potencjalną.
3. Krok 3: Zmiana kierunku przepływu - przestawienie zaworu: Sprężony gaz azotowy oraz olej hydrauliczny wspólnie napędzają tłok w dół z ogromną siłą.
4. Krok 4: Ruch tłoka w dół - uderzenie: Tłok uderza w grot, który przekazuje energię na skałę, beton, fundament lub inny twardy materiał.
5. Krok 5: Opróżnienie komór i reset cyklu: Po uderzeniu, ciśnienie w komorze tylnej zostaje odprowadzone, a zawór przełącza młot do stanu początkowego.

Kiedy młot hydrauliczny nie działa prawidłowo?

Nawet najtrwalszy młot hydrauliczny może ulec awarii, jeśli zaniedba się konserwację, zignoruje niepokojące objawy lub zastosuje go niezgodnie z przeznaczeniem. Najczęstsze problemy z młotem hydraulicznym i ich przyczyny to:

• Młot nie reaguje - nie uderza.
• Młot działa, ale z małą siłą uderzenia: To objaw numer jeden, kiedy młot "stuka", "puka" lub "cyka", ale nie ma siły kruszyć materiału.
• Nierówne, przerywane uderzenia.
• Nadmierne wibracje ramienia koparki: Brak poduszki gazowej sprawia, że potężne uderzenia ciśnienia są przenoszone bezpośrednio na układ hydrauliczny maszyny.
• Wyciek oleju hydraulicznego z młota.
• Szybkie zużycie grota lub jego pęknięcie.

Kluczowe czynniki wpływające na skuteczność młota hydraulicznego

Wydajność młota hydraulicznego zależy nie tylko od jego konstrukcji, ale w ogromnym stopniu od parametrów pracy układu hydraulicznego koparki i warunków eksploatacyjnych. Nawet najlepiej dobrany młot może działać z niewystarczającą siłą uderzenia, jeśli zaniedba się ustawienia ciśnienia, przepływu oleju czy kontrolę temperatury.

1. Ciśnienie oleju hydraulicznego - źródło siły tłoka: Ciśnienie oleju bezpośrednio wpływa na siły uderzenia generowane przez tłok. Jeśli ciśnienie jest zbyt niskie, młot nie będzie miał wystarczającej mocy, by kruszyć twardy beton lub skałę. Optymalna wartość jest zależna od modelu młota - np. DHB100S wymaga ciśnienia roboczego 150-170 bar.
2. Przepływ oleju - klucz do cykliczności uderzeń: Przepływ (wyrażany w litrach na minutę) determinuje szybkość cykli posuwisto-zwrotnych tłoka. Zbyt niski przepływ spowoduje spowolnienie uderzeń i spadek efektywności. Należy pamiętać, że wydajność pompy hydraulicznej koparki musi być zgodna z wymaganiami młota.
3. Ciśnienie azotu w głowicy tylnej - amortyzacja i energia dodatkowa: Sprężony gaz w głowicy tylnej wspomaga tłok w generowaniu energii uderzenia. Zaleca się sprawdzać ciśnienie azotu co 50-100 godzin pracy lub co najmniej raz na 6 miesięcy. Utrata ciśnienia azotu jest najczęstszą awarią eksploatacyjną młota i może wynikać z naturalnego, powolnego przenikania gazu przez membranę lub z jej pęknięcia.
4. Temperatura oleju - cichy wróg wydajności: Wysoka temperatura oleju (powyżej 80°C) pogarsza jego właściwości smarne, prowadzi do spadku ciśnienia i przyspiesza zużycie uszczelnień. Nie należy przekraczać 80-85°C. W przypadku pracy w zimnym klimacie używa się cieńszych olejów (np. klasy ISO VG46 lub VG68), a przed rozpoczęciem intensywnej pracy silnik i olej hydrauliczny powinny się rozgrzać przez 5-10 minut.
5. Stan grota i tulei prowadzących - precyzja uderzenia: Zużyty grot lub luz w tulei dolnej obniża precyzję uderzenia, zwiększa drgania ramienia koparki i powoduje nieregularną pracę tłoka. Tuleje należy wymieniać przy przekroczeniu dopuszczalnych luzów.
6. Czystość oleju hydraulicznego: Zanieczyszczenia w oleju mogą zablokować zawory sterujące, uszkodzić cylinder i spowodować nierówną pracę młota. Regularna wymiana filtrów hydraulicznych jest niezbędna.

Ładowanie młota hydraulicznego azotem: instrukcja

Utrata ciśnienia azotu to jedna z najczęstszych przyczyn spadku wydajności młota. Twoja koparka JCB może mieć sprawną hydraulikę, ciśnienie na linii może być prawidłowe, a mimo to podłączony młot hydrauliczny, zamiast kruszyć beton z potężną siłą, ledwo "puka" w jego powierzchnię. W 90% takich przypadków przyczyna jest prozaiczna i stosunkowo tania w naprawie: utrata ciśnienia azotu w akumulatorze gazowym młota. Akumulator gazowy (zwany też hydroakumulatorem) w młocie hydraulicznym to stalowy cylinder, wewnątrz którego znajduje się elastyczna membrana. Przestrzeń za membraną jest napełniona sprężonym azotem pod bardzo wysokim ciśnieniem.

Znaczenie azotu w młocie hydraulicznym

• Magazynowanie energii uderzenia: Kiedy olej hydrauliczny z koparki wpływa do młota, aby podnieść tłok do góry, jednocześnie ściska on membranę i spręża znajdujący się za nią azot. W momencie, gdy zawór przełącza przepływ, ciśnienie hydrauliczne spada, a gwałtownie rozprężający się azot działa jak sprężyna, z ogromną siłą "wystrzeliwując" tłok w dół, który uderza w grot. To właśnie azot, a nie olej hydrauliczny, generuje główną energię uderzenia!
• Tłumienie pulsacji ciśnienia: Praca młota generuje potężne uderzenia ciśnienia, które wracają wężami do układu hydraulicznego maszyny.

Uwaga: Używanie sprężonego powietrza zamiast azotu to krytyczny błąd. Powietrze zawiera tlen i wilgoć. Pod wpływem wysokiej temperatury i ciśnienia, tlen wchodzi w gwałtowną reakcję z mgłą olejową, co może prowadzić do wewnętrznego samozapłonu i eksplozji akumulatora.

Objawy utraty ciśnienia azotu

• Drastyczny spadek siły uderzenia: Młot "stuka", "puka" lub "cyka", ale nie ma siły kruszyć materiału.
• Nieregularna praca lub brak startu: Młot może mieć problem z rozpoczęciem cyklu pracy, zwłaszcza w niskich temperaturach.
• "Twarda" praca i wibracje: Brak poduszki gazowej sprawia, że potężne uderzenia ciśnienia są przenoszone bezpośrednio na układ hydrauliczny maszyny.
• Pęknięcie membrany: Jeśli ciśnienie azotu jest zerowe, membrana jest przy każdym cyklu "wklepywana" w gniazdo zaworu, co prowadzi do jej pęknięcia.

Procedura sprawdzania ciśnienia azotu

Zanim przystąpisz do ładowania, musisz potwierdzić, że ciśnienie gazu jest rzeczywiście zbyt niskie. Procedurę tę powinny wykonywać wyłącznie osoby przeszkolone, używając sprawnego, atestowanego sprzętu, ze względu na pracę z gazem pod ekstremalnie wysokim ciśnieniem (często ponad 150 bar w butli).

1. Krok 1: Bezpieczeństwo: Upewnij się, że młot jest odłączony od maszyny lub że w maszynie jest wyłączony silnik i ciśnienie hydrauliczne jest rozładowane.
2. Krok 2: Zlokalizuj zawór: Znajdź zawór do ładowania azotu na korpusie młota. Zazwyczaj jest umieszczony w górnej części (na głowicy) i zabezpieczony metalowym kapturkiem.

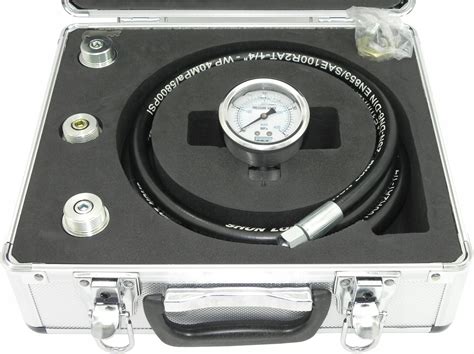

3. Krok 3: Podłącz zestaw: Upewnij się, że zawór w zestawie do ładowania jest zamknięty.
4. Krok 4: Otwórz zawór i odczytaj ciśnienie: Bardzo powoli zacznij wkręcać pokrętło w zestawie do ładowania. Spowoduje to wciśnięcie iglicy zaworu w młocie.
5. Krok 5: Zinterpretuj wynik:
   • Ciśnienie wynosi 0 bar: Oznacza to pęknięcie membrany. Azot uciekł i zmieszał się z olejem hydraulicznym.
   • Ciśnienie jest znacznie niższe niż nominalne: Oznacza to powolny wyciek gazu przez membranę lub nieszczelność na zaworze.

Procedura ładowania azotu do akumulatora

Prawidłowe ciśnienie azotu jest fundamentem wydajnej pracy młota. Pamiętaj, że jest to zadanie dla przeszkolonego mechanika.

1. Krok 1: Połącz wszystko: Przykręć reduktor do butli z azotem. Następnie podłącz wąż od reduktora do zestawu do ładowania, a zestaw do zaworu w młocie (tak jak przy sprawdzaniu ciśnienia).
2. Krok 2: Ustaw ciśnienie robocze: Wartość ta jest zawsze wybita na tabliczce znamionowej młota i podana w jego instrukcji obsługi.
3. Krok 3: Otwórz zawory: Powoli otwórz zawór na butli z azotem.
4. Krok 4: Ładuj powoli: Wpuszczaj azot do akumulatora BARDZO WOLNO. Gwałtowny wzrost ciśnienia może uszkodzić membranę.
5. Krok 5: Stabilizacja i korekta: Gdy osiągniesz docelowe ciśnienie, zamknij zawór na butli. Odczekaj minutę, aż temperatura gazu się ustabilizuje (ciśnienie może lekko spaść).
6. Krok 6: Zakończ pracę: Zamknij najpierw zawór w zestawie do ładowania, a następnie zakręć butlę. Sprawdź szczelność zaworu w młocie za pomocą wody z mydłem.

FAQ dotyczące ładowania azotu

1. Jak często sprawdzać i ładować azot w młocie?

   Ciśnienie należy sprawdzać co najmniej raz na 6 miesięcy lub co 500 godzin pracy. Regularna kontrola jest kluczowa.

2. Czy mogę naładować młot powietrzem z kompresora?

   ABSOLUTNIE NIE! To ekstremalnie niebezpieczne. Mieszanina sprężonego tlenu z powietrza i mgły olejowej pod wpływem temperatury i ciśnienia w młocie może eksplodować.

3. Po naładowaniu ciśnienie szybko spada. Co jest przyczyną?

   To pewny znak pękniętej membrany w akumulatorze lub nieszczelności na zaworze. Samo ładowanie nie rozwiąże problemu.

4. Gdzie znajdę informację o prawidłowym ciśnieniu dla mojego młota?

   Wartość ta jest zawsze wybita na tabliczce znamionowej młota i podana w jego instrukcji obsługi.

5. Czy ładowanie młota azotem to zadanie dla operatora?

   Ze względu na pracę z gazem pod bardzo wysokim ciśnieniem, czynność ta powinna być wykonywana przez przeszkolonego mechanika, dysponującego sprawnym, atestowanym zestawem do ładowania.

6. Czy młot bez azotu może uszkodzić koparkę?

   Tak. Regularna kontrola i uzupełnianie azotu to najtańszy sposób na utrzymanie młota hydraulicznego w pełnej sprawności.

Wymiana grota w młocie hydraulicznym HMB/JCB: Instrukcja krok po kroku

Dzisiaj pokażemy, jak zdemontować i wymienić dłuto w hydraulicznym młocie HMB. Chociaż instrukcja dotyczy konkretnego modelu HMB, zasady wymiany grota w młotach hydraulicznych JCB są bardzo podobne, ponieważ budowa mechanizmów blokujących grot jest ustandaryzowana.

Demontaż grota

1. Krok 1: Przygotowanie narzędzi: Najpierw otwórz skrzynkę z narzędziami, w której znajdziesz wybijak, ponieważ przyda się on przy wymianie dłuta.
2. Krok 2: Wyjęcie kołków blokujących: Za pomocą wybijaka ostrożnie wyjmij kołek blokujący i kołek pręta.
3. Krok 3: Wyjęcie grota: Po wyjęciu kołka blokującego i kołka pręta, grot można swobodnie wyjąć.

Powyższe kroki umożliwiają wymontowanie dłuta z korpusu, teraz możemy przystąpić do jego ponownego montażu.

Montaż nowego grota

1. Krok 1: Włożenie grota: Włóż dłuto do korpusu młota hydraulicznego, upewnij się, że wycięcie na dłucie znajduje się po tej samej stronie co sworzeń pręta.
2. Krok 2: Włożenie kołka oporowego: Częściowo włóż kołek oporowy do obudowy młotka.
3. Krok 3: Włożenie sworznia pręta: Włóż sworzeń pręta rowkiem w kierunku górnej części młota hydraulicznego, przytrzymaj sworzeń pręta od dołu.
4. Krok 4: Zablokowanie sworznia: Wbić sworzeń oporowy, aż sworzeń pręta zostanie podparty.

Podsumowanie i dodatkowe wskazówki

Młot hydrauliczny to niezwykle efektywny osprzęt wyburzeniowy, który - dzięki precyzyjnie sterowanemu ciśnieniu oleju hydraulicznego i energii sprężonego gazu - umożliwia kruszenie betonu, skał i innych twardych materiałów z ogromną siłą. Jego skuteczność zależy nie tylko od konstrukcji tłoka, cylindra czy zaworu, ale przede wszystkim od parametrów pracy koparki, jakości oleju, prawidłowego przepływu i regularnej konserwacji. Zrozumienie zasady działania młota oraz kontrola elementów eksploatacyjnych to fundament nie tylko wysokiej wydajności, ale i trwałości całego układu hydraulicznego.

Dodatkowe wskazówki dotyczące eksploatacji:

• Smarowanie: Tuleje, w których pracuje grot, wymagają bardzo częstego smarowania specjalnym, wysokotemperaturowym smarem do młotów, co 2-3 godziny pracy.
• Unikanie "pustych strzałów": Każde uderzenie tłoka musi być amortyzowane przez kruszony materiał.
• Czystość oleju hydraulicznego: Młot hydrauliczny to precyzyjne urządzenie. Zanieczyszczenia w oleju niszczą jego wewnętrzne zawory i uszczelnienia. Regularna wymiana filtrów hydraulicznych jest kluczowa.

W naszej ofercie znajdziesz zarówno kompletne, niezawodne młoty marki HIMACORE, jak i części serwisowe, takie jak zestawy uszczelnień czy membrany do akumulatorów. Pamiętaj też o ochronie hydrauliki swojej maszyny za pomocą filtrów REDX.
