Wymiana uszczelki pod głowicą kosiarki spalinowej – kompleksowy poradnik

Wymiana uszczelki pod głowicą to jedna z poważniejszych napraw silnika, która budzi niepokój u wielu właścicieli sprzętu spalinowego. Jest to jednak wyzwanie, któremu można sprostać samodzielnie, mając odpowiednią wiedzę i narzędzia. Ten poradnik krok po kroku pomoże w zrozumieniu procesu wymiany uszczelki pod głowicą w kosiarce spalinowej, ze szczególnym uwzględnieniem diagnostyki, przygotowania oraz prawidłowego montażu.

Znaczenie i budowa uszczelki pod głowicą

Uszczelka pod głowicą to niezbędny element silnika, który zapewnia szczelność między głowicą a blokiem cylindra. Odpowiada za prawidłową pracę silnika i wszystkich układów wspomagających, takich jak układ chłodzenia, smarowania, zasilania czy wydechowy. Uszczelka pod głowicą uszczelnia przejścia, umożliwiając cyrkulację oleju i płynu chłodniczego w silniku bez wycieków do cylindrów lub na zewnątrz.

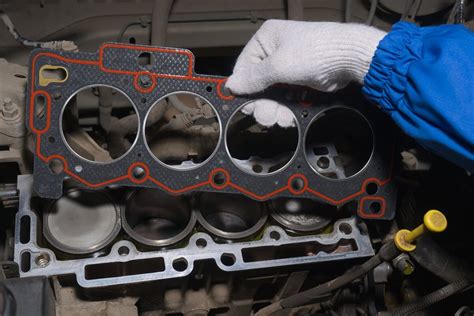

Element ten jest zazwyczaj płaskim kawałkiem stalowej blachy pokrytym tworzywem kompozytowym i warstwą tworzywa sztucznego. Kształtem przypomina prostokąt z licznymi otworami, z których największe przeznaczone są dla cylindrów silnika. Na uszczelkę pod głowicą oddziałują ogromne siły: ciśnienie do 190 bar, temperatura dochodząca do 3000°C oraz przeciążenia wynikające z pracy cylindrów i żeliwnego kadłuba. Ponadto musi ona wytrzymać działanie płynu chłodzącego, oleju silnikowego, paliwa i spalin. W przeszłości uszczelki często wykonywano z miedzi lub materiałów kompozytowych z grafitem. Obecnie większość uszczelek głowicy to stal wielowarstwowa (MLS), składająca się z dwóch do pięciu warstw cienkiej stali pokrytej gumą.

Kiedy wymiana uszczelki pod głowicą jest konieczna? Diagnostyka usterki

Mimo swojej wytrzymałości, uszczelki pod głowicą ulegają zużyciu. Uszkodzona uszczelka (UPG) daje szereg charakterystycznych objawów. Rzadko kiedy wszystkie występują jednocześnie, ale pojawienie się choćby jednego z nich powinno wzbudzić czujność. Im dłużej zwlekasz z naprawą, tym więcej zniszczeń możesz napotkać.

Kluczowe objawy uszkodzonej uszczelki pod głowicą

• Biały, gęsty dym z rury wydechowej: To najbardziej klasyczny objaw, przypominający parę wodną. Świadczy o tym, że płyn chłodniczy przedostaje się do komór spalania i jest odparowywany. Warto odróżnić go od normalnej pary wodnej w chłodne dni, która szybko znika. Dymienie jest całkiem białe, nie niebieskie.
• Ubytek płynu chłodniczego: Płynu w zbiorniczku wyrównawczym regularnie ubywa, a nie możesz zlokalizować żadnych zewnętrznych wycieków. Może to oznaczać, że płyn wycieka do cylindrów w bloku silnika.
• Bąbelki w zbiorniczku wyrównawczym: Po odkręceniu korka (na zimnym silniku!) i uruchomieniu, w zbiorniczku widać pęcherzyki powietrza. To spaliny, które pod ciśnieniem przedostają się z cylindrów do układu chłodzenia. Test „rękawiczki” polega na naciągnięciu gumowej rękawiczki na wlew zbiorniczka wyrównawczego - jeśli rękawiczka się napełni, świadczy to o obecności spalin.
• Przegrzewanie się silnika: Przedostające się do układu chłodzenia spaliny tworzą poduszkę powietrzną, która zaburza cyrkulację płynu, co prowadzi do przegrzewania się silnika.
• „Masło” pod korkiem wlewu oleju: Jasna, kremowa maź na korku i bagnecie to emulsja powstała z wymieszania oleju silnikowego z płynem chłodniczym. Niewielka ilość „masła” może jednak pojawić się zimą przy jeździe na krótkich dystansach, gdy silnik nie zdąży się w pełni rozgrzać.
• Olej w płynie chłodniczym: W zbiorniczku wyrównawczym widać tłuste, ciemne plamy oleju.
• Spadek mocy i nierówna praca silnika: Jeśli uszczelka uległa uszkodzeniu pomiędzy dwoma sąsiednimi cylindrami, dochodzi do utraty kompresji.
• Zewnętrzne wycieki: Wyciekający z silnika płyn to prawdopodobnie płyn chłodniczy lub olej, który wyciekł przez pęknięcie na uszczelce głowicy.
• Zapach spalin w cieczy chłodzącej oraz tłusty osad na ściankach płaszcza wodnego cylindra to również kluczowe objawy.

Metody diagnostyczne

• Sprawdzenie świec zapłonowych: Wykręcenie wszystkich świec może dostarczyć informacji o stanie spalania.
• Test na obecność CO2 w układzie chłodzenia: Najpewniejsza i najtańsza metoda potwierdzenia awarii uszczelki. Jeśli w układzie chłodzenia znajdują się spaliny (dwutlenek węgla), płyn reakcyjny zmieni kolor z niebieskiego na zielony lub żółty. Zestaw do testowania można kupić już za kilkadziesiąt złotych.

Powyższe objawy mogą wskazywać także na inne usterki, takie jak pęknięcie głowicy lub bloku silnika, czy uszkodzona chłodniczka EGR.

Zagrożenia związane z jazdą z uszkodzoną uszczelką

• Przegrzanie: Silnik, tracąc płyn chłodniczy, może się przegrzać, prowadząc do dalszych uszkodzeń.
• Nieodwracalne szkody: Mieszanie się oleju silnikowego z płynem chłodniczym rozcieńcza olej, obniżając jego właściwości smarne, co może prowadzić do nieodwracalnych uszkodzeń silnika.
• Spadek mocy: Zmniejszone ciśnienie sprężania w cylindrach prowadzi do spadku mocy, co odbiera przyjemność z pracy kosiarki.

Warto pamiętać, że niski poziom płynu chłodzącego może wskazywać na nieszczelność w układzie (np. dziurawy przewód), a spadek mocy przy odpalaniu na rozładowany akumulator. Nie zakładaj od razu najgorszego, ale nie bagatelizuj problemu uszkodzonej uszczelki pod głowicą.

Samodzielna wymiana uszczelki pod głowicą - przygotowanie

Decyzja o samodzielnej wymianie UPG powinna być dobrze przemyślana. To zadanie wymagające staranności, cierpliwości i bezwzględnego trzymania się danych serwisowych. Z mojego doświadczenia wynika, że wiele osób przecenia swoje możliwości. Dobre przygotowanie to połowa sukcesu.

Niezbędne narzędzia i części

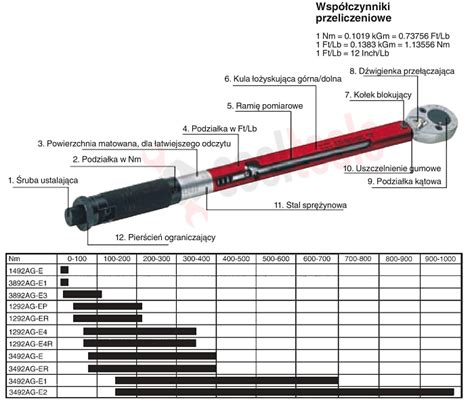

• Klucz dynamometryczny: Absolutna podstawa. Bez niego prawidłowy montaż głowicy jest niemożliwy, ponieważ śruby głowicy wymagają dokręcenia z precyzyjnie określonym momentem.
• Duży zestaw kluczy nasadowych oraz specjalistyczne nasadki do śrub głowicy (sprawdź w swoim modelu, jakiego typu są śruby).
• Zestaw ściągaczy i blokad rozrządu: Usprawnią demontaż tego elementu. Wybierz zestaw pasujący do modelu Twojego silnika.
• Nowa uszczelka pod głowicą: Wybierz produkt renomowanej firmy (np. Elring, Victor Reinz, Corteco). Różnica w cenie między oryginalną a zamiennikiem może być niewielka, ale oryginał zawsze daje większą pewność.
• Nowe śruby głowicy: To element obowiązkowy.
• Kompletny zestaw rozrządu z pompą wody: Jeśli zbliża się jego termin wymiany, warto zrobić to przy okazji.
• Płyn chłodzący i olej silnikowy: Do ponownego zalania układów.
• Preparat do czyszczenia gaźników i/lub zaworów EGR oraz skrobak do usuwania resztek starej uszczelki.
• Liniał krawędziowy i szczelinomierz: Do weryfikacji płaskości głowicy i bloku.
• Papier ścierny P600 lub drobniejszy: Do delikatnego wygładzenia powierzchni, jeśli zajdzie taka potrzeba. Zaleca się ostrożność, aby nie uszkodzić aluminiowej struktury.

Ważne wskazówki przed rozpoczęciem pracy

WAŻNE: Poniższa instrukcja ma charakter ogólny. Zawsze, bezwzględnie, przed przystąpieniem do pracy zapoznaj się z książką serwisową lub instrukcją napraw dla Twojego konkretnego modelu silnika. Organizacja to klucz do sukcesu: rób zdjęcia na każdym etapie, oznaczaj przewody i wtyczki.

Procedura wymiany uszczelki pod głowicą

Etap 1: Demontaż

1. Spuść płyn chłodzący: Na pompce cieczy powinna być do tego śrubka, albo odkręć obejmkę najniżej położonego węża (najczęściej ten dochodzący do pompki cieczy) i ściągnij go, aby płyn wyleciał.
2. Ustaw silnik w GMP: Ustaw silnik w Górnym Martwym Punkcie (GMP) dla pierwszego cylindra. Zablokuj wał korbowy i wałki rozrządu za pomocą dedykowanych blokad.
3. Zdemontuj gaźnikowy dolot mieszanki paliwowej: Wystarczy odkręcić dwie śruby.
4. Odłącz wszystko od cylindra: Zdemontuj dyfuzor (kolanko wydechowe, pierwsza część wydechu). Może być mocowany na sprężynki lub śruby.
5. Odłącz fajkę ze świecy: Ale nie wykręcaj samej świecy.
6. Usuń pozostałości cieczy z cylindra: Wykręć świecę, wrzuć pierwszy lub drugi bieg, puść sprzęgło i pchaj motor kilka metrów. Chodzi o to, żeby wydmuchać z cylindra resztę cieczy, która tam wlatuje, gdy uszczelka pod głowicą jest uszkodzona. Następnie wkręć świecę z powrotem, nie trzeba mocno dokręcać.
7. Zdejmij pokrywę zaworów (jeśli dotyczy Twojego silnika).
8. Poluzuj napinacz i zdejmij pasek lub łańcuch rozrządu.
9. Odkręć nakrętki mocujące głowicę cylindra: Zazwyczaj są cztery. Odkręca się je „po przekątnej”, czyli naprzeciwległe. Najpierw równomiernie poluzuj wszystkie, a dopiero potem odkręć. Zlokalizuj w manualu serwisowym schemat odkręcania śrub głowicy. Stopniowo luzuj każdą o około ćwierć obrotu, powtarzając sekwencję 2-3 razy.

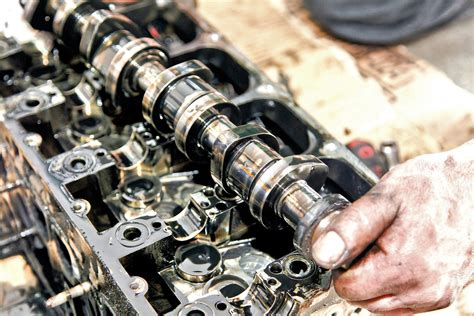

10. Zdejmij głowicę: Po całkowitym poluzowaniu, wykręć wszystkie śruby. Ostrożnie podważ i zdejmij głowicę z bloku.

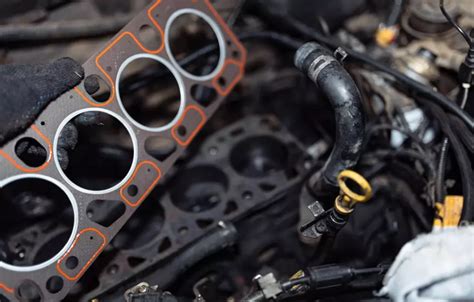

11. Usuń zużytą uszczelkę: Dokładnie obejrzyj starą uszczelkę.

Etap 2: Czyszczenie i weryfikacja

1. Dokładne czyszczenie: To żmudny, ale kluczowy etap. Użyj skrobaka i specjalnej chemii do usuwania uszczelek, aby idealnie oczyścić powierzchnię bloku silnika i głowicy. Mocno przylegające warstwy należy usunąć mechanicznie, np. za pomocą śrubokrętu, jednak należy robić to ostrożnie, aby nie uszkodzić aluminiowej struktury. Resztę brudu można zlikwidować za pomocą szmatki i środka do czyszczenia gaźników i/lub zaworów EGR. Wyczyść również wewnętrzną część głowicy oraz bolce. Powierzchnie muszą być gładkie jak lustro, bez żadnych wżerów i resztek starego materiału. Lepiej unikać wstępnego mechanicznego oczyszczania głowicy oraz tłoka.
2. Otwory na śruby: Przedmuchaj każdy otwór gwintowany w bloku sprężonym powietrzem lub dokładnie wyczyść go szmatką. W środku nie może zostać ani kropla oleju czy płynu chłodniczego.
3. Weryfikacja płaskości: Używając liniału krawędziowego i szczelinomierza, sprawdź płaskość bloku i głowicy. Przesuwaj liniał nad otworami na śruby z boku na bok oraz w górę i w dół. Wszelkie nierówności uwidaczniają światło wpadające przez szczeliny. Gładkość powierzchni głowicy i bloku silnika ma istotny wpływ na działanie uszczelki pod głowicą.

Etap 3: Planowanie głowicy

Planowanie głowicy to proces frezowania jej powierzchni w celu uzyskania idealnej płaskości. Jest to niemal zawsze konieczne, ponieważ główną przyczyną przepalenia uszczelki jest przegrzanie silnika, które powoduje odkształcenie aluminium. Montaż nowej uszczelki bez planowania to ogromne ryzyko szybkiego nawrotu usterki. Koszt planowania głowicy to zazwyczaj 150-400 zł. Warto przy okazji zlecić zakładowi wykonującemu tę usługę sprawdzenie szczelności głowicy oraz wymianę uszczelniaczy zaworowych.

Etap 4: Montaż nowej uszczelki i głowicy

Głowica wróciła z planowania, a powierzchnia bloku jest idealnie czysta.

1. Pozycjonowanie uszczelki: Połóż nową uszczelkę na bloku silnika. Upewnij się, że jest we właściwej orientacji - szukaj oznaczeń „TOP” lub „OBEN”. Dopasuj ją dokładnie do każdego otworu cylindra, ustawiając jej otwory i wycięcia z tymi na bloku silnika i równomiernie dociskając, aż osiądzie na miejscu. Można ją zamontować na "tawot", czyli smar.
2. Montaż głowicy: Na cylinder załóż poprawnie uszczelki. W przypadku niektórych silników są to cztery gumki na szpilki i jedna na tuleję cylindra. Nakładamy głowicę.
3. Nowe śruby: Wkręć ręcznie nowe śruby głowicy.
4. Dokręcanie - najważniejszy etap: Weź klucz dynamometryczny, kątomierz i instrukcję serwisową. Nakrętki przykręca się po przekątnej, stopniowo - nie od razu z całą siłą. Niezbędne jest przestrzeganie specyfikacji momentu obrotowego.
   • Etap I: Dokręć wszystkie śruby z określonym, niskim momentem (np. 30 Nm).
   • Etap II: Dokręć wszystkie śruby z wyższym momentem (np. 60 Nm).
   • Etap III: Dokręć każdą śrubę o określony kąt (np. 90°).
   • Etap IV: Ponownie dokręć każdą śrubę o kolejny kąt (np. 90°).

   Jeśli nie posiadasz klucza dynamometrycznego, musisz wykazać się znakomitym wyczuciem, aby nie zerwać delikatnych gwintów, a jednocześnie nie przykręcić za słabo.

5. Ponowny docisk: Podczas montażu głowicy warto dla pewności poprawić docisk uszczelki kluczem dynamometrycznym, wkręcając śruby w takiej samej kolejności. Może się okazać, że któraś śruba wymaga dociągnięcia.

Etap 5: Montaż pozostałych elementów i zalanie płynami

1. Montaż rozrządu: Załóż pasek lub łańcuch rozrządu, pamiętając o prawidłowym usadowieniu popychaczy zaworów (który na dolot, a który na wydech).
2. Przykręć wydech: Przykręć (lub zamocuj na sprężynki) wydech.
3. Podłącz ogrzewanie gaźnika (jeśli jest) oraz węże cieczy chłodzącej (do cylindra i pompki cieczy).
4. Zalanie płynami: Wlej nowy olej silnikowy, załóż nowy filtr oleju. Wlej nowy płyn chłodzący.
5. Montaż pozostałych części: Przykręć bak, siedzenie, plastiki - jednym słowem wszystko, co odkręciliśmy dla łatwiejszego dostępu.
6. Pierwsze uruchomienie i kontrola: Zanim zamontujesz obudowę i maskę, warto sprawdzić działanie silnika. Po uruchomieniu i rozgrzaniu silnika, a potem jego wystygnięciu, sprawdź, czy nakrętki głowicy się nie poluzowały. W niektórych silnikach głowica wymaga ponownego dokręcenia po około 50 godzinach pracy.

Najczęstsze błędy i dodatkowe prace

W praktyce najczęściej spotykamy się z kilkoma kardynalnymi błędami, które niweczą cały wysiłek włożony w naprawę. Samodzielna wymiana uszczelki pod głowicą to prawdziwy egzamin z mechaniki samochodowej, ale daje ogromną satysfakcję i oszczędności.

Typowe błędy:

• Brak planowania głowicy: To najczęstsza przyczyna ponownej awarii.
• Niewłaściwe dokręcenie śrub głowicy: Zarówno zbyt słabe, jak i zbyt mocne dokręcenie prowadzi do problemów.
• Niedokładne czyszczenie powierzchni stykowych: Pozostałości starej uszczelki mogą spowodować nieszczelność.
• Nieznajomość specyfiki silnika: Każdy model może mieć swoje „haczyki”.

Dodatkowe prace:

Oczywiście koniecznie trzeba znaleźć przyczynę awarii i ją naprawić. Jest jeszcze szereg dodatkowych prac, które warto wykonać, aby zadbać o żywotność silnika:

• Wymiana paska/łańcucha rozrządu.
• Wymiana pompy cieczy chłodzącej.
• Wymiana filtra oleju i elementów towarzyszących (np. uszczelniaczy zaworowych).

Pamiętaj, aby zawsze postępować zgodnie z instrukcjami producenta. Jeśli masz problemy ze znalezieniem specyfikacji silnika, skontaktuj się z przedstawicielem handlowym lub wyspecjalizowanym serwisem.
