Budowa Traktora SAM 4x4: Kompleksowy Przewodnik

Budowa ciągnika samodzielnego, znanego jako SAM, to fascynujący projekt, który łączy w sobie pasję do mechaniki oraz kreatywność. Wiele osób podejmuje się tego wyzwania, wykorzystując części z różnych źródeł, aby stworzyć unikalną maszynę rolniczą. Proces ten rozpoczyna się od wyboru odpowiedniego podwozia oraz silnika, a często wykorzystywane są elementy z starszych ciągników, takich jak Ursus C-328 czy T-25. W tym artykule przedstawimy kroki, które pomogą w budowie własnego traktora 4x4, zwracając uwagę na najważniejsze aspekty, takie jak wybór części, montaż oraz kwestie techniczne. Omówimy również zasady bezpieczeństwa oraz wymagania prawne związane z użytkowaniem samodzielnie zbudowanego ciągnika.

Niezbędne Wyposażenie Warsztatowe i Umiejętności

Zbudowanie traktora SAM, szczególnie w wersji 4x4, wymaga dostępu do podstawowego parku maszynowego oraz pewnych umiejętności ślusarskich i mechanicznych. Niezbędne narzędzia to:

• Tokarka
• Frezarka
• Wiertarka (stołowa, ręczna)
• Szlifierka (kątowa, stołowa)
• Spawarka (najwygodniej typu MIG, czasem przydaje się TIG)
• Inne narzędzia, które można znaleźć w warsztacie ślusarskim, w tym przecinarka.

Warto również pamiętać, że duża część sukcesu zależy od kreatywności i zdolności adaptacyjnych konstruktora, ponieważ wiele rozwiązań powstaje metodą prób i błędów, a nie zawsze bazuje na gotowych obliczeniach.

Wybór i Adaptacja Komponentów

Budowa ciągnika samodzielnego wymaga starannego wyboru odpowiednich części, które będą nie tylko funkcjonalne, ale także dostosowane do indywidualnych potrzeb. Wiele osób decyduje się na używane elementy, co może znacznie obniżyć koszty. Kluczowe jest jednak, aby dokładnie ocenić stan tych części przed ich zakupem.

Gdzie szukać części?

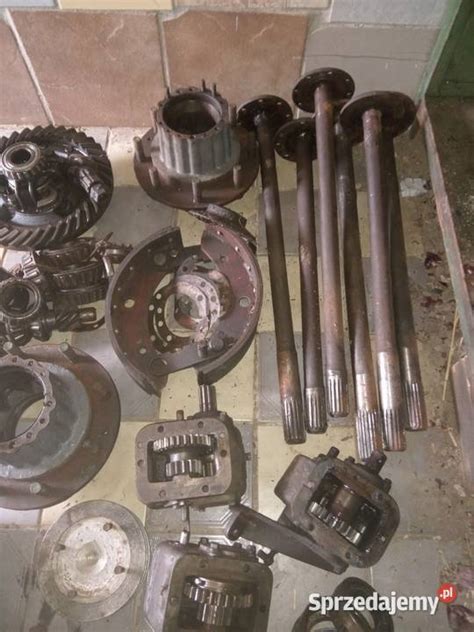

Wykorzystanie części z różnych źródeł, takich jak sklepy z używanymi częściami, aukcje internetowe czy lokalne złomowiska, może być bardzo korzystne. Warto zwrócić uwagę na popularne modele ciągników, jak Ursus C-328 czy T-25, z których można pozyskać wiele użytecznych komponentów. Aby skutecznie znaleźć używane części, warto skorzystać z różnych platform internetowych oraz lokalnych zasobów. Sklepy internetowe takie jak e-Ciągnik czy TraktorShop oferują szeroki asortyment części do różnych modeli ciągników, w tym silników i układów hydraulicznych. Serwisy takie jak Allegro czy OLX są doskonałym źródłem używanych komponentów, często w korzystnych cenach.

Silnik

Wybór silnika jest jednym z najważniejszych etapów. Może to być jednostka z samochodu osobowego, ciężarowego, a nawet z chłodni naczepowej. Przykłady popularnych silników:

• Andoria S-231 lub 1CA90: Cenione za moment obrotowy. Z silnika Andoria 1CA90 maksymalne obroty na wale korbowym to 3000/min, zalecane pobieranie mocy z koła rozrządu (gdzie korba rozruchowa) daje 1500 obr/min, z momentem obrotowym do 200 Nm.
• Silniki Forda (np. 1.8 l diesel z Escorta): Mogą wymagać modyfikacji, np. usunięcia turbosprężarki w celu ułatwienia montażu i zmniejszenia wysilenia, co jednak obniża moc.
• Silniki Yanmar (np. TK 3.68, trzycylindrowy diesel z chłodni naczepowej): Kompaktowe i wydajne.

Silnik należy umieścić w odpowiedniej pozycji, aby zminimalizować wibracje i zapewnić odpowiednie połączenie z układem przeniesienia napędu.

Skrzynia Biegów i Układ Napędowy

Dla napędu 4x4 często stosuje się kombinację kilku skrzyń biegów lub skrzyni biegów z dodatkowym reduktorem. Celem jest uzyskanie odpowiednich przełożeń do prac polowych i transportu.

• Skrzynie biegów BMW: Pięciobiegowe skrzynie BMW są obecnie stosunkowo tanie (ok. 100 zł) i bardzo mocne mechanicznie, projektowane na moment obrotowy przynajmniej 300 Nm. Co ważne, tarcze sprzęgłowe BMW i popularnych w PRL-u samochodów (np. Żuk) często mają dokładnie taką samą piastę, co ułatwia adaptację sprzęgła.
• Skrzynie biegów VW (np. Passat, Audi 80 z lat 90.): Mocne i nie wymagają podpory wałka sprzęgłowego.
• Skrzynie z samochodów terenowych (np. Aro, UAZ): Często posiadają wbudowany reduktor.
• Mosty z wózków widłowych: Niektóre duże wózki widłowe posiadają mosty z dwoma zakresami prędkości oraz rewersem, co może być bardzo użyteczne. Terenowe wózki widłowe (np. ZMG 4WD, Heli, JAC, Manitou M30.2/M30.4, Gunter Grossmann) mogą mieć również skrzynie Power Shift z blokadą mechanizmu różnicowego.

Kombinacja skrzyń biegów (np. samochodowej ze skrzynią od mostu wózka widłowego) pozwala uzyskać dużą liczbę przełożeń (np. 12 do przodu i 12 do tyłu), co jest kluczowe dla wszechstronności ciągnika.

Mosty Napędowe i Zwolnice

Mosty są sercem napędu 4x4. Można zastosować mosty z różnych pojazdów, np. Żuka, Tarpana, Suzuki Samurai, czy specjalistyczne mosty ze zwolnicami od wózków widłowych (np. Blancar) lub traktorków jednoosiowych typu Dzik.

• Zwolnice: Zwiększają prześwit i moment obrotowy, a także mogą zmieniać kierunek obrotów, jeśli most zostanie osadzony do góry nogami. Zwolnice o przełożeniu 1:1 pozwalają na podniesienie osi ponad oś kół.
• Blokada mechanizmu różnicowego: Jest niezwykle przydatna w trudnym terenie i można ją dorobić, korzystając z części z innych pojazdów.

Synchronizacja Prędkości Kół

W napędzie 4x4 niezwykle ważne jest zgranie prędkości obrotowych kół przedniej i tylnej osi, zwłaszcza gdy są one różnej średnicy. Można to osiągnąć na kilka sposobów:

• Dobór odpowiedniej wielkości kół: Najprostsza metoda.
• Zastosowanie przekładni: Montaż dodatkowej przekładni przed jednym z mostów.
• Obliczenia: Należy zmierzyć obwód koła przedniego i tylnego oraz znać przełożenia mostów. Można również eksperymentalnie sprawdzać przełożenia, kręcąc jednym wałkiem i licząc obroty drugiego.

Montaż i Kwestie Techniczne

Rama i Podwozie

Przygotowanie ramy i podwozia traktora to kluczowy etap. Należy wybrać odpowiednie materiały, które zapewnią stabilność i wytrzymałość konstrukcji. Często wykorzystuje się stalowe profile, takie jak I-beamy czy rury prostokątne. Podczas przygotowania ramy niezbędne jest zastosowanie odpowiednich technik spawania lub łączenia elementów, aby zapewnić ich trwałość. Czasem konieczne są modyfikacje, takie jak skracanie tylnej osi, aby dopasować elementy do konstrukcji. Rama powinna być solidna, ponieważ będzie przenosić duże obciążenia, zwłaszcza przy pracy z ładowaczem czołowym czy tylnym TUZ-em.

Układ Kierowniczy i Hydraulika

Układ kierowniczy i system hydrauliczny to kluczowe elementy wpływające na wydajność i funkcjonalność traktora. Dobre zrozumienie tych systemów pozwala na wprowadzenie modyfikacji, które poprawią manewrowość i wydajność maszyny.

Układ kierowniczy

Dostosowanie układu kierowniczego do własnych potrzeb jest kluczowe dla poprawy manewrowości. Można to osiągnąć poprzez modyfikację elementów, takich jak przekładnia kierownicza czy mechanizmy sterujące. Warto rozważyć zastosowanie wspomagania kierownicy. Całe wspomaganie można zaadaptować z większych maszyn, np. od kombajnu Bizon ZO 56 (orbitrol z kolumną i kierownicą) lub użyć siłowników dwustronnych od podnoszenia motowideł. Niskie umieszczenie maglownicy lub drążków kierowniczych może być problematyczne w terenie, dlatego warto zwrócić uwagę na to podczas projektowania.

System hydrauliczny

Wybór odpowiedniego systemu hydraulicznego jest kluczowy dla funkcjonalności. Istnieje wiele typów systemów, w tym hydraulika otwarta (prostsza w instalacji, ale mniej efektywna) i zamknięta (lepsza wydajność i kontrola). Podczas instalacji hydrauliki, należy pamiętać o odpowiednim doborze węży, zaworów i siłowników, które będą pasować do specyfikacji traktora. Wszystkie połączenia muszą być szczelne, co zapobiegnie wyciekom i zwiększy bezpieczeństwo użytkowania. Siłowniki dwustronnego działania są zalecane, np. do ładowacza czołowego, ponieważ pozwalają na docisk, co jest przydatne przy ładowaniu ciężkich materiałów. Przy większych obciążeniach warto rozważyć dwa niezależne układy hydrauliczne i ograniczenie ciśnienia w systemie, aby uniknąć przeciążenia konstrukcji.

Wałek Odbioru Mocy (WOM)

Brak WOM bywa uznawany za dyskwalifikujący element w małych ciągnikach, jednak jego zastosowanie zależy od przeznaczenia maszyny. Jeśli ciągnik ma służyć do orki, bronowania czy ciągnięcia przyczepy, WOM nie jest niezbędny. Jednak do pracy z kosiarką, glebogryzarką czy rębakiem jest konieczny. Można go dorobić, np. jako hydrauliczny WOM, który wymaga odpowiednio wydajnej pompy, hydromotoru i rozdzielacza. Zapewnia on dużą skuteczność.

Hamulce

Zastosowanie hamulców na wszystkie cztery koła jest niezwykle istotne, zwłaszcza przy pracy z ładowaczem czołowym, gdy tył ciągnika jest mocno odciążony. Warto również wyposażyć układ w serwo hamulcowe, co znacznie zmniejsza siłę potrzebną do nacisku na pedał. Niektóre konstrukcje posiadają niezależne hamulce na tylnej osi.

Dociążenie i Trakcja

Uciąg ciągnika zależy m.in. od jego masy. Zbyt lekki traktor będzie miał problemy z trakcją, zrywając przyczepność mimo napędu 4x4. Konieczne jest odpowiednie dociążenie osi, aby zapewnić stabilność i efektywność pracy.

Nowoczesne Technologie

W dzisiejszych czasach nowoczesne technologie mogą znacząco wpłynąć na efektywność budowy i użytkowania traktora SAM. Warto rozważyć zastosowanie systemów automatyzacji, które mogą ułatwić procesy takie jak montaż hydrauliki czy regulacja układu kierowniczego. Wykorzystanie czujników do monitorowania ciśnienia w systemie hydraulicznym pozwala na bieżąco dostosowywać parametry pracy, co zwiększa bezpieczeństwo i wydajność. Technologie IoT (Internet of Things) mogą umożliwić zdalne monitorowanie stanu traktora i powiadamianie o ewentualnych problemach.

Przykładowe Konstrukcje Traktorów SAM 4x4

Projekt z silnikiem Yanmar i mostami Suzuki Samurai

Jeden z zaprezentowanych projektów to traktorek 4x4 o gabarytach zbliżonych do Kubota i Yanmar. Wykorzystano w nim:

• Silnik: Yanmar TK 3.68 (trzycylindrowy diesel z chłodni naczepowej).
• Skrzynia biegów: Z reduktorem z samochodu terenowego Aro.
• Most tylny: Ze zwolnicami z elektrycznego wózka widłowego Blancar.
• Most przedni: Z Suzuki Samurai, z dołożonymi zwolnicami dla zwiększenia prześwitu.
• Układ kierowniczy: Hydrauliczny, sterowany orbitrolem z kombajnu Bizon ZO 56.
• Osprzęt: Konstrukcja przewiduje montaż ładowacza czołowego oraz koparki z osobnym napędem hydraulicznym. Planowany jest hydrauliczny WOM, a obecnie dorobiony wałek WOM działa z biegami i na postoju.
• Zwolnice: Mają przełożenie 1:1, co pozwala na podniesienie osi ponad oś kół, a napęd przekazywany jest przez wielowypusty.
• Siłowniki hydrauliczne: Dwustronnego działania, przerobione z siłowników podnoszenia kabiny ciężarówek.
• Hamulce: Niezależne na tylnej osi.
• Koszt budowy: Około 4000 zł, z dużą ilością części z odzysku.

W tej konstrukcji przełożenia napędu 4x4 z różnymi rozmiarami kół obliczane są na podstawie obwodów kół i przełożeń zwolnic.

Traktor Damiana Kujawy inspirowany UT082

Damian Kujawa, rolnik z Kozich Lasek, zbudował ciągnik SAM inspirowany niemieckim traktorem UT082 (1984-1989). Cechy konstrukcji:

• Rama: Wykonana z grubej, giętej i spawanej blachy. Jest to już druga, mocniejsza rama po przeciążeniu pierwszej.
• Silnik: 4-cylindrowy silnik wysokoprężny o pojemności 1.8 litra produkcji Forda (z Forda Escorta). Moc fabryczna 75 KM, zmodyfikowana do ok. 60 KM przez usunięcie turbosprężarki dla ułatwienia montażu. Silnik mocowany na seryjnych poduszkach dla redukcji wibracji.
• Układ przeniesienia napędu: Dwie skrzynie biegów - pierwsza z Opla Omegi redukuje obroty i zwiększa moment obrotowy. Napęd jest dalej przekazywany do tylnego mostu z dużego wózka widłowego, który dysponuje dwoma zakresami prędkości oraz rewersem. Kombinacja ta daje łącznie 12 przełożeń do przodu i 12 do tyłu.
• Ładowacz czołowy: Wykonany samodzielnie. Udźwig rzędu 350 kg. Pierwotnie pracował na ciśnieniu 150 bar, obecnie 120 bar z mniejszymi siłownikami, aby zapobiec przeciążeniom.
• Tylny TUZ: Bazuje na podzespołach Ursusa C-360, z siłownikiem od pługa PHX.
• Układ hydrauliczny: Dwa niezależne układy hydrauliczne.
• Przednia oś: Skrócona i zmodyfikowana oś od Tarpana, zapewniająca hamowanie na wszystkie 4 koła.
• Hamulce: Wyposażone w serwo, zmniejszające siłę nacisku na pedał.
• Komfort pracy: Poprawiony dzięki hydraulicznemu pedałowi sprzęgła oraz oświetleniu LED.

Ta konstrukcja udowadnia, że przy zastosowaniu kreatywnych rozwiązań i odpowiednich części z odzysku, można zbudować bardzo funkcjonalny i mocny traktor do prac w gospodarstwie.

Aspekty Prawne i Bezpieczeństwo

Budowa i użytkowanie samodzielnie skonstruowanego ciągnika wiąże się z pewnymi wymaganiami prawnymi i zasadami bezpieczeństwa. Ważne jest, aby konstrukcja była stabilna, bezpieczna w obsłudze i spełniała podstawowe normy techniczne. Należy zapewnić szczelność wszystkich połączeń hydraulicznych, sprawność układu hamulcowego i kierowniczego. Maska może upiększyć konstrukcję, ale nie zawsze ułatwia prace konserwacyjne. Zawsze należy priorytetowo traktować bezpieczeństwo operatora i innych osób.

Czy Warto Inwestować w Budowę Traktora SAM?

Pytanie, czy warto inwestować czas i pracę w budowę własnego, unikalnego ciągnika, czy może lepiej kupić coś gotowego, jest kwestią indywidualnych preferencji i potrzeb. Oferta niewielkich ciągników dla małych i średnich gospodarstw jest bardzo bogata, jednak często wiąże się z wysokimi kosztami. Dla wielu majsterkowanie jest ogromną pasją, a samodzielna budowa traktora pozwala na stworzenie maszyny idealnie dopasowanej do specyficznych wymagań i budżetu, często z wykorzystaniem części ze złomu lub wymiany na inne rzeczy, co znacznie obniża koszty. Taka konstrukcja nie tylko spełnia swoje funkcje użytkowe, ale jest również źródłem satysfakcji i dumy konstruktora.
