Projektowanie i budowa własnego minitraktora, znanego również jako "SAM" (Samodzielnie Aktywowana Maszyna), to dla wielu pasjonatów mechaniki nie tylko wyzwanie techniczne, ale także sposób na stworzenie praktycznego narzędzia do pracy w gospodarstwie czy ogrodzie. Niniejszy poradnik, oparty na doświadczeniach studenta Mechaniki i Budowy Maszyn oraz rady doświadczonych konstruktorów, przedstawia kluczowe aspekty tworzenia takiej maszyny, od wyboru podzespołów po kwestie prawne, a także opisuje proces konwersji glebogryzarek spalinowych na minitraktory.
I. Minitraktor SAM - Od Projektu do Realizacji
Inspiracją do stworzenia własnego minitraktora często bywa potrzeba posiadania praktycznej maszyny, a także chęć wykorzystania posiadanych podzespołów. Przykładem jest student Mechaniki i Budowy Maszyn, który stanął przed koniecznością napisania pracy magisterskiej i postanowił stworzyć coś, co będzie istniało w rzeczywistości, a nie tylko na papierze. Jego wybór padł na ciągnik, do którego zaprojektowania wykorzystał program Inventor. Celem było stworzenie maszyny zdolnej do ciągnięcia przyczepki, z zaczepem z przodu.
Wątpliwości Początkującego Konstruktora
Nawet doświadczeni studenci mechaniki napotykają na wiele pytań podczas budowy skomplikowanej maszyny. Początkowe obawy dotyczyły głównie:
- Mocowania przedniego zawieszenia.
- Montażu skrzyni biegów.
- Wytrzymałości i konstrukcji ramy, zwłaszcza jej ewentualnego „przegięcia”.
Pierwotny pomysł zakładał zastosowanie przedniego zawieszenia od Żuka i montaż silnika poprzecznie, sprzęgniętego z wałem rozrządu. Maksymalny moment obrotowy silnika miał wynosić około 95-100 Nm.
II. Kluczowe Wskazówki i Doświadczenia Forumowiczów
Doświadczeni konstruktorzy minitraktorów, często budujący takie maszyny przez lata, dzielą się cennymi uwagami, które pomagają uniknąć typowych błędów.
A. Układ Napędowy i Silnik
- Umiejscowienie silnika: Wielu ekspertów podkreśla, że poprzeczne zamontowanie silnika (np. S-15) powoduje nadmierne szarpanie przodem pojazdu na boki z powodu pracy dużego poziomego tłoka. Zaleca się montaż silnika wzdłuż osi ciągnika, a napęd na sprzęgło przez przekładnię kątową. Minimalizuje to drgania i poprawia komfort pracy, choć całkowicie ich nie eliminuje.
- Sprzęgło i skrzynia biegów: To jeden z najbardziej krytycznych punktów.
- Sprzęgło Żuk/Lublin: Często podnosi się kwestię, że sprzęgło Żuka jest słabsze niż Lublina 51 i może nie wytrzymać momentu obrotowego silnika S-15/S-18, które mogą szybko je zużyć. Sugerowano, że sprzęgła i skrzynie od Żuka są odpowiednie dla silników o mocy 7-10 KM.
- Alternatywy: Rekomenduje się skrzynię i sprzęgło od Stara 28/29/660 lub Lublina 51 (o ile dostępne są części). Skrzynie Stara mają dodatkową zaletę w postaci wyjść na sprężarkę i przystawkę odbioru mocy (WOM), w tym dwubiegowe.
- Specyfika silników jednocylindrowych diesla: Problem z wytrzymałością sprzęgła nie zawsze leży w samym momencie obrotowym, lecz w pulsacyjnej sile skrętnej na wałku sprzęgłowym, która "urabia" tarczę i wałek.
- Przeniesienie napędu: Większość udanych konstrukcji wykorzystuje przeniesienie napędu z silnika za pomocą pasów klinowych na przekładnię kątową, do której mocowane jest sprzęgło i skrzynia biegów.
B. Rama i Podwozie
- Konstrukcja ramy: Zdecydowanie odradza się ramy dwustopniowe lub łamane, ponieważ mają tendencję do pękania. Zaleca się prostą konstrukcję spawaną z ceownika, np. o wysokości 80 mm.
- Tylny most: Standardowe mosty, np. od Lublina, są często za szerokie i wymagają skracania przez tokarza. Należy zwrócić uwagę na precyzję spawania, aby uniknąć problemów z ukręcaniem półosi, co miało miejsce w przypadku nieosiowego mostu od Stara. Dobrym rozwiązaniem jest most od Stara z blokadą.
- Przednie zawieszenie: Jest to jeden z najtrudniejszych elementów.
- Rozwiązanie z belką: Zamiast niezależnego zawieszenia, często stosuje się sztywną belkę przednią (z profilu dwuteowego/zamkniętego prostokątnego), w którą wstawia się zwrotnice od Żuka.
- Układ kierowniczy: Przekładnia kierownicza od Żuka, po niewielkich przeróbkach, może być odpowiednia.
- Mocowanie: Belka przednia może być mocowana do ceowników pod silnikiem za pomocą solidnego sworznia (np. fi50), osadzonego na panewkach, podobnie jak w Ursusie C330.
- Geometria: Montaż osi od starszego ciągnika rozwiązywał problem geometrii zwrotnic i kątów pochylenia koła, co pozwala na lekką pracę kierownicy i jej samoczynny powrót do pozycji neutralnej.
C. Doświadczenia z praktyki
Jeden z użytkowników forum opisał swoją udaną konstrukcję z silnikiem S231, skrzynią biegów i tylnym mostem od Lublina 51 (most skrócony przez tokarza). Połączenie skrzyni z mostem zrealizowano wałem Cardana z końcówek wałów napędowych. Rama została wykonana z ceownika o wysokości 80 mm, a tylny most mocowano cybantami. Hamulce tylne działały na oryginalnej pompie hamulcowej od Lublina, a hamulec postojowy na tarczy za skrzynią biegów. Ważną lekcją było zastosowanie tarczy sprzęgłowej od Lublina zamiast Żuka, aby uniknąć ukręcania tulei sprzęgła na wałku zdawczym skrzyni.
D. Aspekty Prawne i Opłacalność
Budowa SAM-a, choć satysfakcjonująca, obecnie jest uznawana za nieopłacalną ekonomicznie w porównaniu do zakupu fabrycznej maszyny. Dodatkowo, pojawiają się poważne aspekty prawne związane z rejestracją, ubezpieczeniem i dopuszczeniem do ruchu samodzielnie zbudowanych pojazdów.
III. Konwersja Glebogryzarki Spalinowej (Motobloku) na Minitraktor

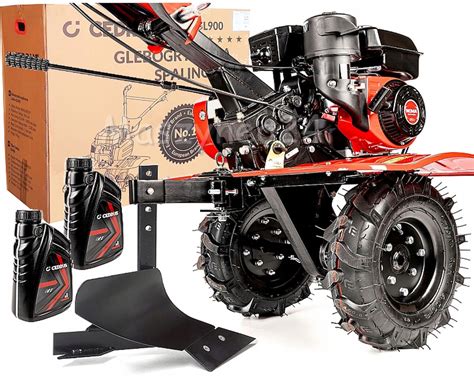

Alternatywnym sposobem na posiadanie minitraktora jest przekształcenie istniejącej glebogryzarki spalinowej (motobloku) w minitraktor. Taka modyfikacja jest często bardziej dostępna finansowo i pozwala na uzyskanie pojazdu z napędem na wszystkie koła przy minimalnych kosztach.
A. Wybór Odpowiedniego Motobloku
Prawie każdą glebogryzarkę można przerobić, ale rozsądnie jest wybierać modele o wystarczającej mocy, aby uzyskać efektywny traktor. Gotowe projekty domowej roboty zazwyczaj posiadają pełny układ kierowniczy, fotel operatora i przednie koła. Dostępne są również zestawy do konwersji, choć ich koszt może wynosić około 30 000 rubli (waluta bazowa oryginalnego źródła).
- Centaur: Profesjonalny motoblok, który po konwersji staje się mocnym minitraktorem z silnikiem o mocy 9 KM.
- Zubr: Minitraktor z Zubra jest bardzo wydajny dzięki mocnemu silnikowi wysokoprężnemu. Wymaga dodania hydrauliki do pracy z osprzętem oraz rozbudowy układu hamulcowego.
- Agro: Konwersja Agro wymaga montażu reduktorów kół w celu wzmocnienia półosi napędowej. Można również zamontować silnik z tyłu ramy dla równomiernego rozkładu obciążenia.
B. Ogólny Przewodnik po Przeróbkach
1. Tworzenie Ramy
Produkcja minitraktora z glebogryzarki zaczyna się od montażu ramy. Jest ona wydłużana, aby zamontować dodatkowe koła, fotel kierowcy i układ kierowniczy. Rama jest spawana ze stalowej rury, ceownika lub kątownika. Ważne jest, aby gotowa konstrukcja była sztywna i nie odkształcała się pod wpływem obciążeń. Materiał na ramę można wziąć z zapasem, ponieważ większa masa jednostki poprawia przyczepność. W środku ramy warto umieścić belkę poprzeczną dla zwiększenia sztywności. Do ramy mocuje się również płytę zawiasową (z przodu i z tyłu) do osprzętu oraz hak holowniczy.
2. Produkcja Podwozia
Kolejnym etapem jest wykonanie podwozia, zaczynając od kół przednich. W tym celu dwie piasty z hamulcami mocuje się na kawałku stalowej rury, tworząc oś. Oś ta jest następnie mocowana do przedniej belki poprzecznej ramy. Na ramie montuje się skrzynię biegów z przekładnią ślimakową, połączoną z przednią osią za pomocą drążków kierowniczych. Następnie instaluje się kolumnę kierownicy. Tylna oś jest osadzona na łożyskach, a do niej mocowane jest koło pasowe, które przenosi moment obrotowy z silnika.
3. Instalowanie Silnika
Silnik najczęściej instaluje się na domowej roboty minitraktorze, mocując go do ramy. Takie umiejscowienie silnika zapewnia optymalną równowagę podczas pracy z osprzętem. Moment obrotowy przenosi się na koło pasowe osi za pomocą paska, który musi być odpowiednio napięty. Ważne jest, aby oba koła pasowe były wyrównane.
4. Instalacja Dodatkowego Wyposażenia
Po zmontowaniu podstawowej konstrukcji dodaje się pełne wyposażenie. Montuje się i testuje układ hamulcowy. Hydraulika, niezbędna do pracy z osprzętem, jest mocowana do ramy. Fotel kierowcy przykręca się do słupków przyspawanych do ramy. Jeśli pojazd ma poruszać się po drogach, musi być wyposażony w reflektory i światła pozycyjne. Silnik i inne mechanizmy można osłonić pokrywą z cienkiej blachy stalowej. Po zakończeniu montażu konieczne jest docieranie minitraktora przed jego pełnym obciążeniem.
C. Specyfika Przeróbki Ciągnika Prowadzącego MTZ
Konwersja glebogryzarki MTZ na minitraktor jest trudniejsza ze względu na dwucylindrowy silnik wysokoprężny, który przesuwa środek ciężkości na przód ramy. Rozwiązanie to wymaga konkretnych modyfikacji:
- Przełączenie jednostki w tryb pracy z kosiarką.
- Zamontowanie kierownicy i kierownicy z motocykla zamiast przedniej platformy.
- Umieszczenie drążka kierowniczego w górnej części ramy wraz z prętem regulacyjnym, aby zwiększyć sztywność konstrukcji.
- Przyspawanie fotela operatora do platformy za pomocą dodatkowych łączników.
- Wycięcie i przyspawanie obszaru na hydraulikę i akumulator z grubej blachy stalowej obok silnika.
- Przyspawanie dodatkowych elementów układu hydraulicznego do tylnej części ramy.
- Montaż ręcznego układu hamulcowego na przednim kole.
Dzięki tym modyfikacjom z glebogryzarki MTZ można uzyskać zwrotny trójkołowy minitraktor.
