Budowa ciągnika jednoosiowego to proces, który może przynieść wiele korzyści dla małych i średnich gospodarstw rolnych oraz ogrodów. Te specjalistyczne maszyny są idealne do wykonywania różnych zadań, takich jak orkowanie, spulchnianie gleby oraz ciągnięcie narzędzi roboczych. Samodzielna konstrukcja ciągnika jednoosiowego może być ekonomiczną alternatywą dla zakupu gotowych rozwiązań, zwłaszcza dla osób posiadających podstawową wiedzę z zakresu mechaniki i umiejętności techniczne. W artykule omówimy, jak samodzielnie zbudować ciągnik jednoosiowy, wybierając odpowiednie komponenty i przestrzegając kroków montażu.
Wybór komponentów do budowy ciągnika jednoosiowego
Budowa ciągnika jednoosiowego wymaga starannego wyboru odpowiednich komponentów, które zapewnią jego efektywność i funkcjonalność. Kluczowe elementy to silnik, rama, osie i koła.
Silnik
Wybór silnika jest szczególnie istotny, ponieważ to on napędza całą maszynę. Chociaż pierwotnie rozważano silniki spalinowe (benzynowe i diesla), do budowy elektrycznego ciągnika jednoosiowego należy skupić się na napędzie elektrycznym.
- Silniki elektryczne: Dostępne na rynku silniki elektryczne i sterowniki o wysokiej sprawności oferują różną moc i zastosowania.
- Moc silnika: Dla lekkich prac, takich jak ciągnięcie przyczepy z drewnem (masa max 300 kg) na krótkim, nierównym odcinku, silnik o mocy 500-1000W może być wystarczający przy prędkości około 1 km/h. Jednak dla bardziej wymagających zadań, a także dla zapewnienia odpowiedniego momentu obrotowego i siły ciągu, zaleca się mocniejsze jednostki. Na przykład, do ruszenia z miejsca 300 kg towaru plus masa przyczepy (łącznie ok. 400-500 kg), potrzebna jest moc rzędu 2-4 kW.
- Napięcie zasilania: Silniki elektryczne mogą być zasilane różnymi napięciami. Przykładowo, zestaw 48V 500W pozwala na poruszanie się z prędkością ponad 30 km/h z obciążeniem około 170 kg, co przeliczeniu na 5 km/h odpowiadałoby masie około 1000 kg. Dla mocy 4 kW przy zasilaniu 12V popłynąłby prąd ponad 330A, co wymaga bardzo wydajnych akumulatorów. Rozwiązaniem może być zasilanie 48-60V z kontrolerem 200A, co umożliwiłoby odpowiednią moc do startu i jazdę w nierównym terenie. Można rozważyć silnik LEMCO lub silnik od wózka typu Bułgar.
- Źródła silników: Silniki od szorowarek (np. 900W 36V z przekładnią i mechanizmem różnicowym), silniki od wózków widłowych, a nawet silniki od wycieraczek (z odpowiednią przekładnią) mogą być adaptowane do tego celu, choć te ostatnie oferują znacznie mniejszą moc i prędkość.
- Sterowanie: Zamiast rozrusznika (który nie jest przeznaczony do pracy ciągłej i ma niską wytrzymałość), sugeruje się zastosowanie silnika z przekładnią wewnętrzną i normalnego sterownika DC dostosowanego do mocy silnika. Miękki rozruch można zrealizować za pomocą mocnego opornika (np. z grzałek od żelazka) przełączanego stycznikiem wysokoprądowym.
Rama, osie i koła
Podczas wyboru ramy, osi i kół, należy zwrócić uwagę na ich materiały i wytrzymałość. Rama powinna być wystarczająco mocna, aby utrzymać wszystkie komponenty, a jednocześnie lekka, aby nie obciążać silnika.
- Rama: Powinna być wykonana z trwałych materiałów, takich jak stal, aby zapewnić stabilność i długowieczność. Ważne jest, aby była wystarczająco mocna do utrzymania silnika, akumulatorów i innych komponentów.
- Osie: Powinny być solidne, aby zapewnić stabilność podczas pracy w trudnym terenie. Muszą być odpowiednio dopasowane do obciążenia, jakie będą musiały znosić.
- Koła: Muszą być odpowiednio dobrane do rodzaju gleby i zadań, które ciągnik ma wykonywać. Różne typy kół (np. pneumatyczne lub pełne) będą miały wpływ na przyczepność i komfort jazdy. Warto rozważyć opony terenowe, a w trudnym terenie zaopatrzenie w łańcuchy.
Proces montażu ciągnika jednoosiowego
Budowa ciągnika jednoosiowego to proces, który można podzielić na kilka kluczowych kroków. Należy postępować metodycznie, zwracając uwagę na każdy detal.
Montaż silnika i ramy
Proces montażu silnika i ramy jest kluczowym etapem w budowie ciągnika jednoosiowego. Najpierw należy umieścić silnik na ramie, upewniając się, że wszystkie otwory montażowe są zgodne. Warto zastosować podkładki, aby zminimalizować drgania i hałas podczas pracy. Po prawidłowym umiejscowieniu silnika, przymocuj go za pomocą odpowiednich śrub, które powinny być dobrze dokręcone. Upewnij się, że rama jest stabilna i odpowiednio przystosowana do ciężaru silnika oraz innych komponentów. Silnik powinien być umieszczony w taki sposób, aby jego środek ciężkości znajdował się w osi ciągnika, co zapewni lepszą stabilność podczas pracy.
Instalacja układu napędowego
Kolejnym krokiem jest instalacja układu napędowego, który obejmuje przekładnię, wałek odbioru mocy (PTO) oraz inne elementy. Upewnij się, że wszystkie części są dobrze dopasowane i odpowiednio zamocowane. Wałek PTO powinien być zamontowany w taki sposób, aby umożliwić łatwe podłączenie do narzędzi roboczych, takich jak kosiarki czy brony. Sprawdź, czy wszystkie elementy układu napędowego są odpowiednio smarowane, aby zapewnić ich długotrwałą i bezawaryjną pracę.
Instalacja układu napędowego w ciągniku jednoosiowym jest kluczowym krokiem, który zapewnia jego prawidłowe działanie. Na początku należy umieścić przekładnię w odpowiednim miejscu na ramie, upewniając się, że jest dobrze dopasowana do silnika. Wałek PTO, który jest odpowiedzialny za przekazywanie mocy do narzędzi roboczych, powinien być zamontowany w taki sposób, aby umożliwić łatwe podłączenie. Podczas instalacji układu napędowego mogą wystąpić pewne typowe problemy, takie jak niewłaściwe ustawienie przekładni lub wałka PTO. Upewnij się, że wszystkie elementy są dobrze nasmarowane, co zapobiegnie ich przedwczesnemu zużyciu. W przypadku trudności z montażem, warto skonsultować się z instrukcją producenta lub poszukać porad w Internecie.
Konstrukcja sprzęgła i przekładni
Konstrukcja sprzęgła jest kluczowa dla komfortu pracy. Często praca na sprzęgle to udręka, dlatego warto poświęcić jej szczególną uwagę. Jeśli robot ma mieć tylko dwa biegi, czyli wolny i bardzo wolny, silnik o mocy 35W może być wystarczający dla lekkich zadań. Rozważając napęd, można szukać reduktorów od innych maszyn, np. ze złomu, aby zmniejszyć koszty.
W przypadku zastosowania silnika spalinowego od Malucha ze skrzynią biegów, można by było przyspieszyć jego prędkość. Skrócenie półosi poprzez cięcie na pół i łączenie ich za pomocą "jaskółczego ogona" i spawania punktowego z kontrolą bicia osiowego, jest jedną z opcji adaptacji. Alternatywnie, można poszukać glebogryzarki z napędem i wykorzystać jej system przeniesienia mocy.
System zasilania (akumulatory)
Największym kosztem przy budowie elektrycznego ciągnika jednoosiowego są akumulatory. Muszą być w miarę lekkie i małe, a przy tym pojemne i wydajne. Akumulator litowo-polimerowy czy litowo-jonowy o odpowiednim napięciu i pojemności może kosztować nawet kilkaset złotych. Akumulatory można również szukać na złomie, np. od UPS, które często mają długą żywotność, co przy sporadycznym użytkowaniu może dać nawet 20 lat pracy.
W przypadku wysokoprądowych zastosowań, takich jak silnik o mocy 4 kW, konieczne są akumulatory o dużej pojemności (np. 100-120 Ah dla 12V), co wiąże się ze znacznymi kosztami i masą. Przykładowo, 10 akumulatorów 100Ah 12V to min. 4000 zł, a ich żywotność spada przy wysokich prądach rozładowania.
Typowe problemy i błędy
Podczas budowy ciągnika jednoosiowego, wiele osób popełnia typowe błędy, które mogą prowadzić do problemów w przyszłości.
- Nieprawidłowy dobór komponentów: Wybór niewłaściwego silnika, ramy lub akumulatorów może znacząco wpłynąć na wydajność maszyny.
- Niedokładne montowanie elementów: Może prowadzić do luzów i uszkodzeń. Aby uniknąć tych błędów, kluczowe jest dokładne zapoznanie się z instrukcją budowy oraz specyfikacjami komponentów. Zawsze upewnij się, że wszystkie części są odpowiednio dopasowane i zamocowane.
- Niedostateczna wiedza o wymaganiach technicznych: Początkujący często napotykają na problemy z powodu braku wiedzy.
- Brak planowania: Nieprzygotowanie się do procesu budowy może skutkować chaotycznym montażem i frustracją.
Dobrą praktyką jest konsultacja z osobami, które mają doświadczenie w budowie ciągników jednoosiowych, co może pomóc w uniknięciu najczęstszych pułapek.
Bezpieczeństwo podczas budowy i eksploatacji
Podczas budowy ciągnika jednoosiowego, przestrzeganie zasad bezpieczeństwa jest kluczowe, aby uniknąć wypadków i kontuzji. Przede wszystkim, zawsze noś odpowiednią odzież ochronną, taką jak rękawice i okulary ochronne, które zabezpieczą Cię przed urazami. Upewnij się, że miejsce pracy jest dobrze oświetlone i uporządkowane, aby zminimalizować ryzyko potknięć lub upadków.
W trakcie montażu ciągnika jednoosiowego, ważne jest, aby przestrzegać kilku kluczowych zasad bezpieczeństwa. Po pierwsze, zawsze upewnij się, że silnik jest wyłączony przed przystąpieniem do jakichkolwiek prac przy układzie napędowym. W przypadku używania podnośników lub innych urządzeń wspomagających, zawsze sprawdzaj ich stan techniczny przed użyciem. Dodatkowo, nigdy nie pracuj samodzielnie przy dużych i ciężkich elementach; zawsze miej przy sobie pomocnika, który w razie potrzeby może Cię wesprzeć.
Dostosowanie ciągnika do zadań rolniczych

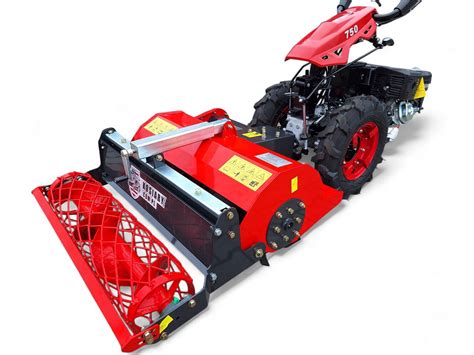

Po zbudowaniu ciągnika jednoosiowego, warto rozważyć jego dostosowanie do różnych zadań rolniczych, co zwiększy jego wszechstronność i efektywność. Można to osiągnąć poprzez zastosowanie różnych narzędzi i akcesoriów, które można łatwo podłączyć do wałka PTO lub zaczepu. W ofercie dostępne są między innymi koła, zaczepy, pługi, listwy tnące, kosiarki oraz kultywatory i obsypniki. Zamiatarki przyłączone do ciągnika pozwalają natomiast szybko i komfortowo uporządkować teren pracy.
Na przykład, dodanie przyczepy jednoosiowej z mostem przenoszącym napęd pozwoli na transport większych ładunków, a montaż kosiarki umożliwi efektywne koszenie trawy na większych powierzchniach. Wałek PTO o obrotach zależnych bywa przydatny do niektórych sadzarek oraz siewników mechanicznych.
Osprzęt dodatkowy
Do niezbędnego osprzętu, oprócz pługa, zalicza się również bronę do wyrównywania ziemi. Przed oraniem, jeśli rośnie trawa, zazwyczaj warto przejechać glebogryzarką. Osprzęt do ciągników jednoosiowych, w tym do Dzików, jest często łatwiej dostępny i tańszy niż do większych maszyn.
Legalność poruszania się po drogach publicznych
W Polsce, ciągniki jednoosiowe z przyczepką są często traktowane jako pojazdy wolnobieżne. Zgodnie z przepisami, pojazd wolnobieżny potrzebuje jedynie ubezpieczenia OC, aby móc poruszać się po drogach publicznych. Warto jednak zweryfikować aktualne przepisy, ponieważ mogą one ulegać zmianom.
