Zbudowanie ładowacza tylnego na ciągnik to zadanie, które wymaga staranności i odpowiedniego planowania. Kluczowe jest określenie wymiarów oraz wyboru materiałów, które zapewnią trwałość i funkcjonalność urządzenia. Właściwe wymiary będą zależały od modelu ciągnika oraz indywidualnych potrzeb użytkownika. W artykule przedstawimy proste kroki i wskazówki dotyczące budowy ładowacza, które pomogą w stworzeniu solidnej konstrukcji, w tym do prac związanych z drewnem. Omówimy także najważniejsze aspekty montażu, bezpieczeństwa oraz dostosowywania ładowacza do różnych modeli ciągników.
Planowanie budowy ładowacza
Planowanie budowy ładowacza na tył ciągnika to kluczowy krok, który zapewnia, że konstrukcja będzie funkcjonalna i dostosowana do potrzeb użytkownika.
Określenie wymiarów i specyfikacji
Zrozumienie wymiarów, które będą odpowiednie dla konkretnego modelu ciągnika, ma fundamentalne znaczenie. Wybór wymiarów ładowacza powinien być oparty na specyfikacjach konkretnego modelu ciągnika. Każdy ciągnik ma swoje unikalne parametry, które wpływają na to, jak duży i jak ciężki może być ładowacz. Na przykład, dla ciągnika T-190 SKORPION, belka ładowacza powinna mieć długość 650 mm, a ramiona belki 300 mm i 900 mm. Warto rozważyć, czy sam podnośnik ciągnika podoła zadaniu, czy też będzie potrzebny dodatkowy siłownik.
Definiowanie potrzeb użytkownika
Oprócz wymiarów, ważne jest również zrozumienie specyficznych potrzeb użytkownika. Każdy użytkownik może mieć różne wymagania dotyczące zastosowania ładowacza, co powinno być brane pod uwagę już na etapie planowania. Na przykład, jeśli ładowacz ma być używany do transportu ciężkich materiałów, jego konstrukcja musi być odpowiednio wzmocniona. Zrozumienie, jakie zadania ma wykonywać ładowacz, pozwala na dostosowanie jego konstrukcji do konkretnych wymagań. Różne zastosowania ładowacza mogą wpływać na jego wymiary, kształt oraz mechanizmy podnoszenia. Użytkownicy, którzy planują wykorzystać ładowacz do prac w ogrodzie, mogą potrzebować mniejszych i bardziej zwrotnych konstrukcji, podczas gdy ci, którzy zamierzają używać ładowacza w rolnictwie lub przy pracach leśnych, mogą preferować większe i bardziej wytrzymałe modele. Taki temat, jak uniwersalny ładowacz, który pozwoliłby ładować na przykład kamienie, beton, palety z nawozami, zboże, a także drewno, jest często brany pod uwagę, zwłaszcza przy pracach w lesie.
Wybór odpowiednich materiałów
Wybór odpowiednich materiałów do budowy ładowacza jest kluczowy dla jego trwałości i funkcjonalności. Wykorzystanie wysokiej jakości stali, takich jak profile stalowe o odpowiednich wymiarach, zapewnia, że konstrukcja będzie odporna na obciążenia i zużycie. Materiały powinny być wybrane na podstawie przewidywanych obciążeń oraz rodzaju pracy, jaką ładowacz będzie wykonywał. Dobrze jest mieć kawałek arkusza blachy 8mm, ewentualnie przewidzieć gięcie płaskownika. Przed rozpoczęciem budowy warto zrobić remanent w złomowni, aby wykorzystać dostępne materiały. Na przykład, znaleziony arkusz blachy 60x50 grubości 9 mm może posłużyć do wycięcia kleszczy do drewna o rozwarciu około 40 cm, choć 50 cm byłoby optymalne.
Rodzaje profili stalowych

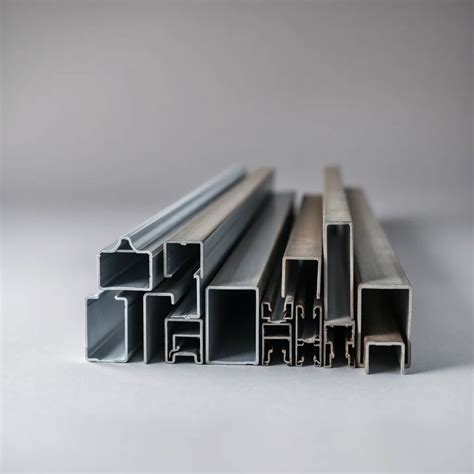

Wybór odpowiednich profili stalowych jest kluczowy dla budowy ładowacza, ponieważ wpływa na jego wytrzymałość i funkcjonalność. Najczęściej stosowane profile to te o wymiarach 100x100 mm dla belki głównej oraz 100x50 mm dla ramion. Te profile charakteryzują się odpowiednią sztywnością i nośnością, co czyni je idealnymi do konstrukcji ładowaczy. Innym popularnym wyborem są profile C, które są wykorzystywane w miejscach narażonych na większe obciążenia. Dzięki swojej konstrukcji, profile C oferują doskonałą odporność na skręcanie i wyginanie. W przypadku ładowaczy, ważne jest, aby profile były odpowiednio dobrane do przewidywanych obciążeń, co zapewni długotrwałe użytkowanie i bezpieczeństwo. Praktyka pokazuje, że profil 120x60 mm z dwoma igłami o długości 80 cm może skutecznie podnosić siano o wadze 270-300 kg bez wyginania. Jeśli konstrukcja ma być jeszcze mocniejsza, np. do cięższych ładunków jak drewno, profil 120x120 mm powinien zapewnić wystarczającą sztywność. Należy pamiętać, że podnośnik ciągnika, na przykład C360, musi podołać zadaniu na tak długim ramieniu. Zamiast łańcucha można zastosować cięgła.
Grubość blachy na łyżkę lub kleszcze
Grubość blachy używanej do budowy łyżki lub kleszczy ma kluczowe znaczenie dla ich wytrzymałości i efektywności. Zbyt cienka blacha może prowadzić do szybkiego zużycia lub uszkodzenia, zwłaszcza w miejscach narażonych na intensywne obciążenia. Ważne jest, aby grubość blachy na łyżce wynosiła co najmniej 5-6 mm, szczególnie w miejscach narażonych na zużycie, takich jak dolna część łyżki lub elementy chwytające kleszczy. W przypadku łyżek lub kleszczy, które będą używane do transportu cięższych materiałów, warto rozważyć zastosowanie grubszej blachy, co zwiększy ich trwałość. Grubsza blacha nie tylko poprawia wytrzymałość, ale także wpływa na stabilność całej konstrukcji. W takich przypadkach warto rozważyć zastosowanie twardych stali, jak np. Hardox, które charakteryzują się wysoką odpornością na ścieranie.
Jak blachy stalowe stają się zbiornikami cylindrycznymi | Pełny proces gięcia i spawania. Ciężka ...
Montaż ładowacza
Po zgromadzeniu wszystkich niezbędnych materiałów i zaplanowaniu konstrukcji, można przystąpić do montażu ładowacza.
Przygotowanie ramy i osprzętu

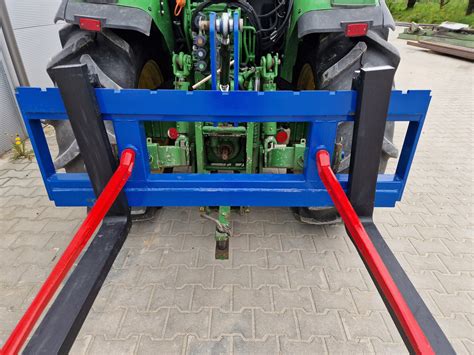

Aby zmontować ładowacz na tył ciągnika, należy najpierw przygotować ramę. Rozpocznij od połączenia profili stalowych, które będą stanowić belkę główną i ramiona. Użyj bolców zabezpieczających do mocowania, co pozwoli na szybki i efektywny montaż bez konieczności użycia śrub. Następnie przymocuj łyżkę lub kleszcze do ramy, upewniając się, że są odpowiednio wyrównane i stabilne. Ważne jest, aby spawy były wykonane solidnie, zwłaszcza jeśli jest to spawanie na zakładkę czy pachwinowe.
Montaż mechanizmu podnoszenia

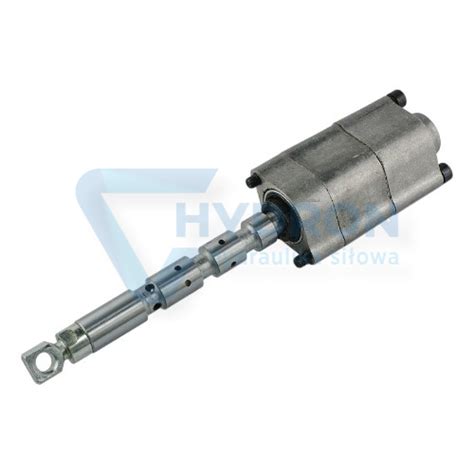

Montaż mechanizmu podnoszenia jest kluczowym krokiem w budowie ładowacza. Istnieją różne typy mechanizmów podnoszenia, takie jak hydrauliczne lub ręczne, które można zastosować w zależności od preferencji użytkownika. Jeśli decydujesz się na siłownik hydrauliczny, upewnij się, że jest on odpowiednio dobrany do przewidywanych obciążeń. W przypadku ręcznego mechanizmu podnoszenia, zwróć uwagę na jego konstrukcję i sposób działania. Upewnij się, że wszystkie elementy są dobrze osadzone i łatwe w obsłudze. Po zakończeniu montażu mechanizmu podnoszenia, przetestuj jego funkcjonalność, aby upewnić się, że działa płynnie i efektywnie. Często obawia się, że przód ciągnika będzie podnosił się przy podnoszeniu ciężkich ładunków, ale prawidłowo dobrany siłownik może temu zapobiec, a siła podnoszenia ciągnika jest często większa niż się spodziewamy.
Bezpieczeństwo i typowe błędy
Zasady bezpieczeństwa podczas pracy
Podczas montażu ładowacza na tył ciągnika niezwykle ważne jest przestrzeganie zasad bezpieczeństwa. Przede wszystkim, należy zawsze nosić odpowiednie środki ochrony osobistej, takie jak kaski, rękawice i okulary ochronne. Używanie obuwia ochronnego z twardą podeszwą również jest kluczowe, aby zapobiec urazom. Ważne jest, aby miejsce pracy było dobrze oświetlone i uporządkowane, co zminimalizuje ryzyko potknięć i wypadków. Również warto zwrócić uwagę na stabilność konstrukcji podczas pracy. Upewnij się, że wszystkie elementy są odpowiednio podparte i zabezpieczone przed przewróceniem. Podczas korzystania z podnośników lub innych urządzeń do podnoszenia, zawsze stosuj się do instrukcji producenta.
Najczęstsze błędy i jak ich unikać
Podczas budowy ładowacza, istnieje wiele typowych błędów, które można łatwo uniknąć. Najczęstszym z nich jest niewłaściwe dobranie wymiarów, co może prowadzić do problemów z montażem i funkcjonowaniem ładowacza. Zawsze upewnij się, że wymiary są dokładnie zmierzone i dostosowane do specyfikacji ciągnika. Innym błędem jest użycie nieodpowiednich materiałów, co może wpłynąć na trwałość konstrukcji. Kolejnym powszechnym błędem jest brak testowania konstrukcji przed jej użyciem. Przeprowadzenie próbnego podnoszenia ciężarów pozwala na wykrycie ewentualnych usterek i zapewnia bezpieczeństwo podczas pracy.
Konserwacja i długotrwałe użytkowanie
Aby zapewnić długotrwałe użytkowanie ładowacza na tył ciągnika, kluczowe jest regularne przeprowadzanie konserwacji. Warto wprowadzić harmonogram przeglądów, który obejmuje kontrolę wszystkich ruchomych części, w tym mechanizmu podnoszenia oraz połączeń. Regularne smarowanie i wymiana zużytych elementów mogą znacząco wydłużyć żywotność konstrukcji. Inwestycja w nowoczesne technologie, takie jak czujniki obciążenia, pozwala na bieżąco śledzenie wydajności ładowacza. Dzięki temu użytkownicy mogą dostosowywać sposób pracy i unikać przeciążeń, co z kolei przekłada się na mniejsze zużycie materiałów i dłuższą żywotność sprzętu.
