Jak podłączyć włącznik do betoniarki 230V: szczegółowa instrukcja

Posiadasz włącznik do betoniarki, który uległ awarii, a kable zostały wyrwane z jego wtyczki? Obawiasz się, że możesz coś spalić podczas próby samodzielnego podłączenia? Ten artykuł przeprowadzi Cię przez proces, jak prawidłowo podłączyć kable w włączniku do betoniarki jednofazowej zasilanej napięciem 230V.

Zrozumienie problemu i kluczowe zasady

Głównym problemem podczas ponownego podłączania kabli jest brak pewności co do ich pierwotnego rozmieszczenia. Kolory kabli mogą być mylące lub nieprawidłowo zastosowane, dlatego należy podejść do tego zadania z należytą starannością.

Kluczową zasadą jest, aby nie sugerować się wyłącznie kolorami kabli. Zamiast tego, zaleca się odkręcenie dostępu do wszystkich końcówek w włączniku i dokładne sprawdzenie połączeń za pomocą omomierza. Dopiero po przeprowadzeniu takich testów można przystąpić do właściwego połączenia.

Identyfikacja typu betoniarki i jej elementów

Przed przystąpieniem do podłączenia, ważne jest ustalenie, czy betoniarka jest jednofazowa, czy trójfazowa. W przypadku betoniarki jednofazowej, charakterystycznym elementem jest obecność kondensatora. Jeśli betoniarka jest trójfazowa, zazwyczaj występuje dodatkowy stycznik, a klawisze włącznika służą jedynie do jego uruchomienia.

W Twoim przypadku, obecność kondensatora jednoznacznie wskazuje, że jest to betoniarka jednofazowa.

Znaczenie uziemienia

Zwróć uwagę na obecność uziemienia, które jest niezwykle ważne dla bezpieczeństwa użytkowania. Przewód żółto-zielony odpowiada za uziemienie. Należy dokładnie sprawdzić jego mocowanie w obudowie włącznika lub w innym punkcie połączeniowym.

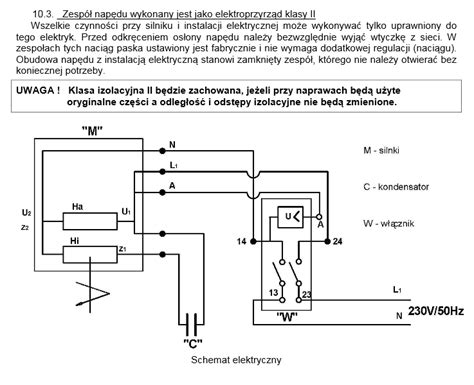

Schemat podłączenia i oznaczenia styków

Dla betoniarek jednofazowych z kondensatorem, często stosuje się specyficzne schematy podłączenia. Podłączenie "drucików" bezpośrednio do kondensatora jest prawidłowe i konieczne do działania silnika jednofazowego.

W przypadku włącznika, styki oznaczone jako '13' i '23' zazwyczaj oznaczają punkty wejściowe (IN) dla zasilania do włącznika. Należy upewnić się, że kable fazowy i neutralny są prawidłowo podłączone do tych styków.

Procedura podłączania krok po kroku

1. Odłącz zasilanie: Przed rozpoczęciem jakichkolwiek prac, upewnij się, że betoniarka jest całkowicie odłączona od źródła zasilania.
2. Odkręć obudowę włącznika: Uzyskaj dostęp do wszystkich końcówek i zacisków wewnątrz włącznika.
3. Zidentyfikuj kable: Jeśli to możliwe, spróbuj zidentyfikować funkcję każdego z wyrwanych kabli (np. zasilanie, silnik, kondensator, uziemienie).
4. Użyj omomierza: To najważniejszy krok. Za pomocą omomierza sprawdzaj ciągłość połączeń między poszczególnymi stykami, aby ustalić, które punkty powinny być ze sobą połączone.
5. Sprawdź mocowanie uziemienia: Upewnij się, że żółto-zielony przewód uziemienia jest solidnie zamocowany.
6. Podłącz kable zgodnie ze schematem i pomiarami: Kierując się schematem podłączenia (jeśli posiadasz) oraz wynikami pomiarów omomierzem, podłącz kable do odpowiednich zacisków. Pamiętaj o prawidłowym podłączeniu do kondensatora i styków wejściowych (np. '13', '23').
7. Zamknij obudowę: Po upewnieniu się, że wszystkie połączenia są poprawne i bezpieczne, zamknij obudowę włącznika.
8. Test działania: Ostrożnie podłącz betoniarkę do zasilania i przetestuj działanie włącznika.

Kiedy wezwać specjalistę?

Bezpieczeństwo jest priorytetem. Jeśli nie czujesz się pewnie podczas wykonywania tych czynności, masz wątpliwości co do poprawności połączeń lub obawiasz się o swoje bezpieczeństwo oraz bezpieczeństwo innych osób, zdecydowanie zaleca się wezwanie wykwalifikowanego technika elektryka. Profesjonalista będzie w stanie szybko i bezpiecznie dokonać prawidłowego podłączenia.
