Betoniarka to niezastąpione urządzenie w budownictwie, które służy do mieszania różnych materiałów, takich jak beton, tynk czy gips. Jest ona podstawą wszystkich prac, ponieważ to właśnie betoniarka umożliwia tworzenie zapraw i betonu, silnie wspomagając czynności związane ze wznoszeniem konstrukcji. Dzięki swojej konstrukcji i mechanizmowi mieszania, betoniarki umożliwiają szybkie i efektywne przygotowanie materiałów, co jest kluczowe w wielu projektach budowlanych.
Na rynku dostępnych jest wiele rodzajów betoniarek, które dzieli się m.in. ze względu na budowę, sposób pracy oraz mobilność. Aby jak najlepiej wybrać betoniarkę do własnego użytku, należy zapoznać się z jej kluczowymi parametrami i zrozumieć rolę poszczególnych komponentów, zwłaszcza przekładni.
Podstawowe Komponenty i Budowa Betoniarki
Zrozumienie budowy betoniarki to absolutna podstawa dla każdego, kto chce pracować z nią bezpiecznie i efektywnie. Typowa betoniarka, niezależnie od jej rozmiaru czy przeznaczenia, składa się z kilku fundamentalnych części.
Bęben Mieszający - Serce Urządzenia
Bęben mieszający, często nazywany również mieszalnikiem, to centralny element betoniarki. To właśnie w nim odbywa się cały proces łączenia cementu, piasku, żwiru i wody w jednolitą masę betonową. Jego kształt i wewnętrzne mieszadła są zaprojektowane tak, aby składniki były nieustannie podnoszone i opadały, co gwarantuje dokładne wymieszanie i uzyskanie odpowiedniej konsystencji.
Bęben mieszający jest jednym z najważniejszych elementów betoniarki, a jego kształt oraz materiały mają kluczowe znaczenie dla efektywności mieszania. Najczęściej bębny są wykonane ze stali lub innych wytrzymałych materiałów, które zapewniają długowieczność i odporność na działanie chemikaliów. Kształt bębna, zazwyczaj cylindryczny lub kielichowy, umożliwia równomierne mieszanie składników, co jest niezbędne do uzyskania wysokiej jakości betonu. Wnętrze betoniarki kryje zaawansowany mechanizm mieszania, w skład którego wchodzą ostrza oraz system obracania bębna, wspólnie przyczyniające się do efektywnego łączenia materiałów. Różne modele betoniarek mogą mieć różne wzory ostrzy oraz mechanizmy mieszania, co wpływa na efektywność procesu.
Rama i Koła - Fundament Stabilności i Mobilności
Rama, czyli stelaż betoniarki, to jej szkielet, odpowiadający za stabilność całej konstrukcji, co jest kluczowe dla bezpieczeństwa pracy. Solidna rama zapobiega przewróceniu się urządzenia, zwłaszcza gdy bęben jest pełny i ciężki. Koła transportowe z kolei umożliwiają przemieszczanie betoniarki po placu budowy. Zawsze przed rozpoczęciem pracy należy upewnić się, że betoniarka stoi na równym i stabilnym podłożu, co jest podstawową zasadą BHP.
Silnik i Napęd - Siła Robocza Betoniarki
Silnik betoniarki to kluczowy element, który zapewnia moc mieszania. Najczęściej jest to silnik elektryczny, który dla zastosowań domowych jest zazwyczaj jednofazowy (230V), a dla większych, profesjonalnych maszyn trójfazowy (380V lub 400V). Jego zadaniem jest napędzanie bębna poprzez przekładnię. Na rynku spotkamy różne typy napędów: bezpośredni, który jest prostszy w konstrukcji, oraz napęd z przekładnią, często ślimakową, która jest bardziej wydajna i cichsza w pracy.
Napęd mieszalnika bębnowego może być rozwiązany na kilka sposobów. Może odbywać się z reduktora za pomocą łańcucha zębatego lub przekładni zębatej. Najnowsze typy betoniarek cichobieżnych posiadają napęd mieszalnika cierny, odbywający się poprzez ogumione koła pneumatyczne typu samochodowego, których jest zazwyczaj cztery lub osiem.
Wieniec Zębaty - Ważny Element Napędu
Wieniec zębaty to element, który współpracuje z zębatką silnika, wprawiając bęben w ruch obrotowy. Na rynku dominują dwa typy wieńców: żeliwne i kompozytowe. Wieniec żeliwny jest zdecydowanie bardziej trwały i odporny na uszkodzenia mechaniczne, co czyni go preferowanym wyborem, zwłaszcza w betoniarkach, które mają służyć przez lata, choć może pracować głośniej. Wieńce kompozytowe są ciche, lekkie i łatwe do naprawy, ale mniej wytrzymałe.
Rodzaje Betoniarek
Betoniarki dzieli się pod kilkoma względami - zazwyczaj na trzy kategorie. Na rynku dostępnych jest wiele rodzajów betoniarek, co pozwala na ich dostosowanie do różnych potrzeb budowlanych. W mniejszych projektach, takich jak budowa domów jednorodzinnych czy renowacje, betoniarki przenośne są często wykorzystywane do mieszania mniejszych partii materiałów.
Podział Ze Względu na Kształt Mieszalnika
Ze względu na kształt mieszalnika wyróżnia się przede wszystkim dwa główne typy:

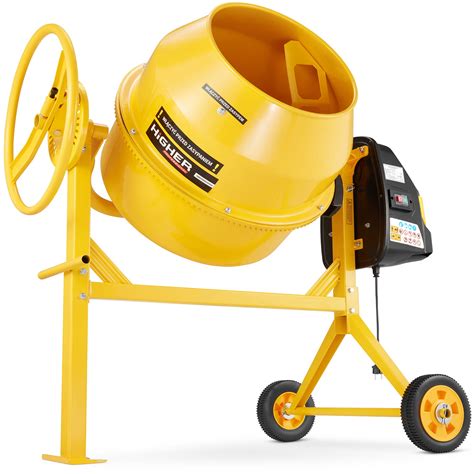

- Betoniarka bębnowa (kielichowa): To urządzenie klasyczne, często nazywane "kielichową" ze względu na swój charakterystyczny kształt bębna. Pojemność waha się od 80 do 200 litrów. Są to betoniarki niewielkie, mobilne i łatwe w transporcie, sprawdzające się na niewielkich budowach oraz w trakcie remontów, czyli przy mniejszych inwestycjach. Mniejszy mieszalnik betoniarki bębnowej przekłada się na mniejsze zużycie energii elektrycznej. Przykładem betoniarki posiadającej mieszalnik kielichowy jest betoniarka typu BWE-50 lub BWE-150, posiadająca napęd elektryczny i przechylny mieszalnik.
- Betoniarka kielichowa (dużej pojemności): Może mieć pojemność roboczą nawet 3000 litrów. Tak pojemny i odpowiedni kształtem mieszalnik oraz wysoka wydajność sprzętu sprawiają, że betoniarka kielichowa jest idealna do wykonywania bardzo dużej ilości zaprawy w krótkim czasie. Stosowane są często przez profesjonalistów w czasie dużych inwestycji budowlanych, do wznoszenia wysokich budynków. Są duże, co wiąże się z poborem znacznej ilości energii.
Podział Ze Względu na Mobilność
- Betoniarka przenośna: Ma najmniejszą wagę całkowitą i niezbyt rozbudowany mieszalnik, co czyni ją wygodną w użytkowaniu i łatwą do transportowania. To zazwyczaj prosta betoniarka bębnowa, dostępna w atrakcyjnych cenach. Nie sprawdzą się jednak w przypadku większych inwestycji budowlanych.

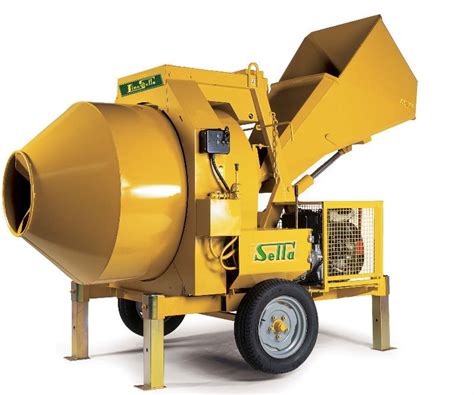

- Betoniarka stacjonarna: Jest cięższa i ma zdecydowanie bardziej rozbudowany mieszalnik niż betoniarka przenośna, dzięki czemu jest bardziej efektywna w pracy i może posłużyć do przygotowywania naprawdę dużych ilości mieszanki. Tego rodzaju urządzenia to najczęściej betoniarki kielichowe, które sprawdzają się na większych placach budowy, gdzie ustawia się je w jednym, wybranym miejscu.
- Betoniarki samochodowe ("gruszki"): Przy dużych budowach spotkać można betoniarki znajdujące się na samochodach ciężarowych. Są to potężne mieszalniki, umocowane na ciężarówkach, które dowożą na place budowy gotową mieszankę betonową. Ich pojemność i kształt mieszalnika pozwalają na usprawnienie procesów budowlanych.
Podział Ze Względu na Tryb Pracy
- Betoniarka okresowa: Może być włączana i wyłączana przez osobę ją obsługującą w dowolnym momencie, co czyni je bardzo komfortowymi w użytkowaniu. Do betoniarek okresowych zalicza się zarówno sprzęty przenośne, jak i stacjonarne.
- Betoniarka ciągła: Po uruchomieniu działają bez ustanku. Zalicza się je do najbardziej specjalistycznych urządzeń, używanych niemal wyłącznie w zakładach zajmujących się wyrabianiem betonu, gdzie występuje nieustanne zapotrzebowanie na mieszankę.
Kluczowe Parametry Betoniarek
Wybór betoniarki zależy od jej budowy, mobilności i rodzaju pracy. Poniżej przedstawiamy najważniejsze parametry, które należy wziąć pod uwagę.
Pojemność Betoniarki
Od pojemności betoniarki zależy, ile mieszanki betonowej powstanie w trakcie pojedynczego procesu mieszania. Przy betoniarkach mowa jest zawsze o pojemności zasypowej i całkowitej. Pojemność zasypowa betoniarki (tzw. robocza) podawana jest w litrach i określa realną, maksymalną ilość zaprawy, jaka będzie mogła zostać wyrobiona w trakcie pojedynczego cyklu pracy. Często podawana jest już w nazwie betoniarki. Natomiast pojemność całkowita betoniarki podawana jest w metrach sześciennych i określa całkowitą pojemność bębna. Najmniejsza betoniarka o pojemności 80 litrów da jedną taczkę zaprawy, natomiast betoniarka o pojemności od 100 do 150 litrów pozwoli na otrzymanie 2-3 taczek betonu z pojedynczego cyklu mieszania. Przy budowie większego domu, najbardziej wydajna będzie betoniarka o pojemności od 150 do 300 litrów.
Moc Silnika Betoniarki
Od tego parametru zależy, kiedy betoniarka może rozpocząć proces mieszania. Im większa moc, tym bardziej betoniarka będzie wygodna w użytkowaniu, pozwalając najpierw napełnić bęben mieszanką, a dopiero potem uruchomić sprzęt. Jeśli betoniarka ma niewielką moc silnika, wymagane jest uruchamianie bębna przy jego niskim obciążeniu, a dopiero później dorzucanie składników mieszanki. Minimalna moc do użytku domowego powinna wynosić 700 W, a lepiej, aby była wyższa.
Zasilanie Betoniarki
Dostępne na rynku betoniarki mogą oferować dwa rodzaje zasilania: 230 V (jednofazowe) albo 380 V (trójfazowe). Niższe zasilanie powoduje, że eksploatacja pozwala na większe oszczędności, ponieważ betoniarka jest napędzana po podłączeniu do standardowego gniazdka elektrycznego. Zasilanie trójfazowe spotkać można przede wszystkim w starszych oraz w dużych modelach, jednak coraz częściej najbardziej nowoczesne betoniarki mogą być zasilane jednofazowo.
Mechanizm Wywrotu i Przekładnia w Betoniarce
Mechanizm wywrotu betoniarki to kluczowy element, który umożliwia kontrolowany i bezpieczny obrót bębna, co pozwala na efektywne opróżnianie mieszanki betonowej. Dzięki zastosowaniu przekładni, użytkownicy mogą cieszyć się stabilnym i precyzyjnym działaniem, które minimalizuje wysiłek potrzebny do obsługi urządzenia.
Działanie Mechanizmu Wywrotu
Mechanizm wywrotu w betoniarce działa na zasadzie wykorzystania ślimaka i ślimacznicy (koła ślimakowego), co pozwala na płynne obracanie bębna. Dzięki temu użytkownik może łatwo i szybko opróżnić mieszankę betonową. Wałek ślimacznicy jest jednym z najważniejszych komponentów, który odpowiada za przekazywanie ruchu obrotowego na bęben betoniarki. Przekładnia ślimakowa umożliwia precyzyjne ustawienie kąta nachylenia bębna. Wygodniejszy w użytkowaniu jest przechył na korbę, bo wtedy betoniarka ma przekładnię ślimakową i do wyrzucania zaprawy nie trzeba używać zbyt dużo siły. W przypadku koła niezbędne jest natomiast stosowanie tradycyjnego hamulca ręcznego. To drugie rozwiązanie może być problematyczne w sprzętach o pojemności większej niż 100 litrów.

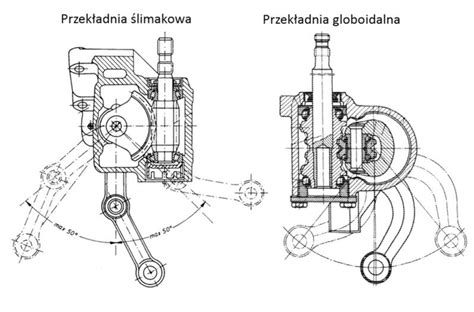

Przekładnia Ślimakowa - Samohamowność i Konstrukcja

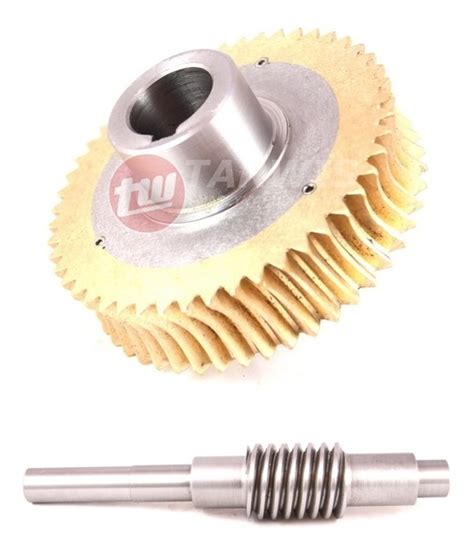

Przekładnia ślimakowa to interesujące rozwiązanie, które umożliwia przekazywanie ruchu pod kątem. Mechanizm przekładni ślimakowej składa się ze ślimaka - wirnika śrubowego z gwintem trapezowym - oraz ślimacznicy (koła ślimakowego) - koła zębatego z zębami śrubowymi, wklęsłymi w przekroju wzdłużnym.
Charakterystyczną cechą przekładni ślimakowej może być samohamowność, która oznacza, że w jednym kierunku mechanizm ślimakowy działa jako przekładnia, a w drugim jako hamulec. Jest to cecha pożądana w betoniarkach, zapobiegająca samoczynnemu opadaniu bębna pod wpływem ciężaru mieszanki. Przełożenie 1:20 daje pewność samohamowności. Jeśli ślimak jest dwuzwojowy, a przełożenie poniżej 10, przekładnia może nie być samohamowna, co objawia się blokowaniem w jednym kierunku i swobodnym opadaniem bębna w drugim. Przekładnie te z zasady nie zawsze są samohamowne, ale niekiedy się to udaje, a ich właściwości zależą od kąta zęba, średnicy ślimaka i liczby zębów trybu.
Montaż i Centrowanie Wałka Ślimacznicy
Montaż wałka ślimacznicy wymaga precyzji. Wałek powinien być centralnie umieszczony w osi bębna. Na końcach wałka powinny znajdować się podkładki dystansowe, którymi ustawia się wałek ślimacznicy względem koła. Złe ustawienie skutkuje tym, że w jedną stronę ciężko kręcić, a w drugą bęben samoczynnie opada. Jeśli ślimak wisi tylko na łożyskach, a łożyska mogą się przesuwać w obudowie, to problemem mogą być niewłaściwie zastosowane podkładki cienkie, które dystansują wałek do przodu lub tyłu, umieszczając je pomiędzy łożyska a obudowę.
Dobór Trybu i Moduł Zęba
Wymiana trybu (zębatki) ma znaczenie dla działania mechanizmu. Większa zębatka będzie lżej pracować. Duże trybo z drobnymi zębami wymaga dużo kręcenia, ale jest lekkie w obsłudze. Zbyt drobne zęby mogą się łamać, dlatego ważny jest odpowiedni moduł zęba (np. 2,5-3,5). Im większa średnica ślimaka, to też większy kąt zębów (bardziej zbliżony do 90°), ale także większa powierzchnia styku zębów (szersza ślimacznica), co przekłada się na większą wytrzymałość. Średnica ślimacznicy 150 mm z około 40 zębami daje przekrój zęba zbliżony do modułu 3,5, co jest dość grubym modułem. Można zejść nawet do modułu 2,5.
Smarowanie Przekładni
Prawidłowe smarowanie jest kluczowe dla długotrwałego i sprawnego działania przekładni. W przekładniach ślimakowych niekiedy zamiast samego oleju stosuje się mieszaninę oleju przekładniowego i smaru ŁT, tworzącą papkę o konsystencji śmietany, która wnika do łożysk i zapewnia odpowiednie smarowanie.
Konserwacja i Diagnostyka Przekładni w Betoniarce
Aby mechanizm wywrotu i przekładnia betoniarki działały sprawnie, kluczowe jest regularne przeprowadzanie odpowiednich prac konserwacyjnych. Należy regularnie kontrolować stan mechanizmu, zwracając szczególną uwagę na wszelkie oznaki zużycia.
Regularne Kontrole i Smarowanie
Warto sprawdzać, czy wszystkie elementy są odpowiednio dokręcone, aby uniknąć luzów, które mogą wpłynąć na działanie mechanizmu. Oprócz kontroli, kluczowe jest także smarowanie. Regularne smarowanie zapewnia płynność działania i minimalizuje tarcie, co z kolei wpływa na wydajność pracy betoniarki. Dobrą praktyką jest również czyszczenie mechanizmu z zanieczyszczeń, które mogą wpłynąć na jego działanie. Najlepiej stosować oleje przekładniowe, które charakteryzują się wysoką odpornością na temperaturę oraz doskonałymi właściwościami smarnymi. Dodatkowo, smary ŁT są popularnym wyborem, gdyż dobrze wnikają w łożyska, zapewniając ich długotrwałe smarowanie.
Typowe Usterki i Naprawa
Aby skutecznie diagnozować problemy z mechanizmem wywrotu, należy zwrócić uwagę na kilka kluczowych sygnałów. Wszelkie nietypowe dźwięki, jak stuki czy piski, mogą wskazywać na zużycie elementów lub niewłaściwe smarowanie. Warto również sprawdzić, czy bęben obraca się płynnie; opóźnienia lub zacięcia mogą sugerować problemy z wałkiem lub przekładnią. W przypadku zidentyfikowania problemów, kluczowe jest podjęcie odpowiednich działań naprawczych. Wiele usterek można rozwiązać poprzez wymianę uszkodzonych części, takich jak wałek ślimacznicy czy łożyska. Czasami wystarczy również poprawić smarowanie, co może znacząco wpłynąć na poprawę działania mechanizmu. W razie uszkodzenia sprzętu należy go od razu zatrzymać i pozostawić miejsce pracy w takim samym stanie, w jakim doszło do uszkodzenia, co ułatwi ustalenie źródła problemu i przyspieszy proces przywrócenia betoniarki do sprawności.
Jak Wybrać Odpowiednią Betoniarkę?
Wybór odpowiedniej betoniarki to inwestycja, która powinna służyć przez lata. Warto zainwestować w sprzęt, który posłuży przez wiele sezonów, dlatego zawsze radzi się nie kierować wyłącznie ceną, ale przede wszystkim jakością i parametrami dopasowanymi do potrzeb.
Pojemność Zasypowa a Robocza
Producenci często podają pojemność całkowitą (zasypową), która jest większa niż faktyczna pojemność robocza (mieszalna). Pamiętaj, że to pojemność robocza jest kluczowa i określa realną ilość gotowej zaprawy, jaką możesz jednorazowo przygotować. Zawsze sprawdzaj tę wartość, aby uniknąć rozczarowań i konieczności częstszego mieszania. Najmniejsze betoniarki, o pojemności 80 litrów, będą rozwiązaniem jedynie dla niewielkich prac remontowych. Użytkowanie ich przy większych budowach mogłoby realnie opóźnić proces pracy. Gotowa zaprawa z betoniarki powinna zostać jak najszybciej wykorzystana, dlatego rozmiar i kształt mieszalnika betoniarki powinny być dobrane do indywidualnych potrzeb.
Jakość Wykonania: Spawy, Grubość Blachy, Łożyska
Trwałość betoniarki w dużej mierze zależy od jakości jej wykonania. Zwróć uwagę na jakość spawów - powinny być równe, pełne i estetyczne, bez widocznych pęknięć czy niedoróbek. Grubość blachy, z której wykonany jest bęben i rama, również ma ogromne znaczenie, zapewniając większą odporność na uszkodzenia mechaniczne i dłuższą żywotność. Łożyska i uszczelnienia to niewidoczne, ale absolutnie kluczowe elementy, które odpowiadają za płynną i bezawaryjną pracę. Dobrej jakości łożyska zapewniają cichą pracę i minimalizują opory toczenia bębna, a solidne uszczelnienia chronią mechanizmy przed dostaniem się piasku, kurzu czy wody.
Alternatywy Zakupu
Dla osób, które nie chcą wydawać kilku tysięcy złotych na nowy sprzęt do niezbyt regularnego użytku, istnieją alternatywy. Jedną z nich jest zakup betoniarki używanej - często za połowę jej ceny początkowej. Przy takiej transakcji zawsze trzeba jednak dokładnie sprawdzić stan techniczny sprzętu, szczególnie wieńce, ponieważ to właśnie one najszybciej ulegają zużyciu. Jeszcze inną opcją jest wypożyczenie betoniarki, co jest bardzo dobrym pomysłem szczególnie wtedy, kiedy profesjonalna betoniarka będzie potrzebna np. tylko do budowy własnego domu. Koszt wypożyczenia na określony czas na pewno będzie znacznie niższy od kosztów zakupu, stając się najbardziej opłacalnym rozwiązaniem. Zakup nowej betoniarki będzie dobrym pomysłem wtedy, gdy zamierza się jej używać w miarę regularnie.
Przyszłość i Innowacje w Technologii Betoniarek
W miarę jak technologia się rozwija, innowacje w zakresie betoniarek stają się coraz bardziej zaawansowane, co ma znaczący wpływ na branżę budowlaną. Wprowadzenie inteligentnych systemów zarządzania i automatyzacji do betoniarek pozwala na precyzyjne monitorowanie procesu mieszania, co zwiększa jakość betonu i minimalizuje odpady.
Kolejnym interesującym trendem są betoniarki elektryczne, które nie tylko zmniejszają emisję spalin, ale również oferują niższe koszty eksploatacji. Dzięki rozwojowi technologii akumulatorowej, te nowoczesne maszyny mogą pracować w miejscach, gdzie dostęp do zasilania jest ograniczony. W przyszłości, mechanizmy wywrotu mogą być wyposażone w systemy, które automatycznie dostosowują kąt nachylenia bębna w zależności od rodzaju mieszanki betonowej i warunków pracy.
