Prawidłowe podłączenie i zabezpieczenie elektryczne żurawia wieżowego to kluczowy element zapewnienia bezpieczeństwa pracy na budowie. Proces ten wymaga zrozumienia zasad działania układów elektrycznych, w szczególności zasilania trójfazowego oraz roli różnych typów zabezpieczeń.
Podłączenie zasilania trójfazowego bez przewodu neutralnego
W praktyce budowlanej można zaobserwować różne schematy podłączeń. Na jednej budowie monterzy od żurawia wieżowego podłączali zasilanie w taki sposób, że kable do RB-tki podłączyli do zacisków zabezpieczenia nadprądowego, natomiast przewód neutralny do różnicówki, która z kolei nie była podłączona do niczego innego. Mimo to, dźwig funkcjonował.
W przypadku trójfazowego silnika, brak przewodu neutralnego (N) nie wpływa na jego działanie. Prąd płynie między fazami, a przy symetrycznym obciążeniu prąd w punkcie neutralnym nie płynie. Między fazami występuje napięcie 400V, co umożliwia zasilenie odbiorników trójfazowych. Przesunięcie fazowe generuje wirujące pole magnetyczne, co jest kluczowe dla działania silnika. Teoretycznie, w układzie gwiazdy można by podłączyć neutralny do neutralnego, jednak nie zawsze ma to sens w kontekście działania samego silnika.
Rola i działanie wyłącznika różnicowoprądowego (RCD)
Kluczowym elementem w nowoczesnych instalacjach jest wyłącznik różnicowoprądowy (RCD), potocznie nazywany różnicówką. Wiele osób zastanawia się nad jego funkcjonalnością w układach bez przewodu neutralnego.
RCD działa również bez przewodu neutralnego. Jego zadaniem jest mierzenie prądu chwilowego samych faz i pilnowanie, aby ich suma nie przekroczyła określonej wartości, np. 30mA. Jeśli nastąpi upływ prądu do ziemi (np. przez ciało człowieka), suma prądów fazowych przestaje być zerowa, a RCD wyłącza obwód. Należy jednak zaznaczyć, że RCD będzie działał bez przewodu N, ale tylko w przypadku odbiorników symetrycznych. Jest to istotne w kwestii wyjaśnienia.
Jedynie przycisk test w RCD może nie działać poprawnie bez podłączonego przewodu neutralnego. Przycisk ten podłącza rezystor zza i sprzed RCD, wymuszając przepływ prądu różnicowego wyzwalającego mechanizm. Brak przewodu N uniemożliwia wywołanie tego testu.
Zasada działania wyłącznika różnicowoprądowego - RCD

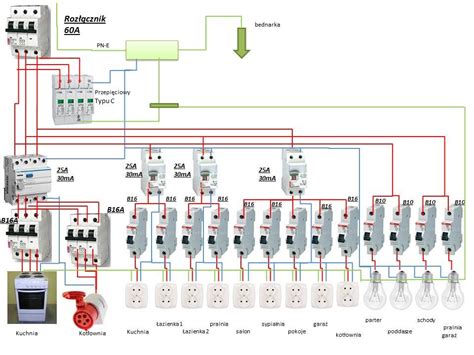

Konfiguracja rozdzielnicy dźwigowej (RD)
Wprowadzenie zmian w dotychczasowym układzie zasilania żurawia wiąże się z koniecznością prawidłowego podłączenia kabla zasilającego do nowej rozdzielnicy dźwigowej (RD). Kabel ten, zazwyczaj czterożyłowy (trzy fazy 3F oraz PE), musi zostać odpowiednio zaadresowany.
W nowej RD kabel powinien przechodzić przez zabezpieczenia nadprądowe (co jest standardem) oraz przez wyłącznik różnicowoprądowy. Fazy podłączamy do punktów U, W, V. Ponieważ nie ma potrzeby podłączania przewodu neutralnego do zasilania silnika, nie ma również dedykowanego miejsca na jego podłączenie. Dla poprawnego działania funkcji testu RCD, a także w celu zwiększenia bezpieczeństwa, proponuje się od strony zasilania RCD do styku N podłączyć przewód PE. Zapewnia to bezpieczne połączenie, nawet gdy przewód N nie jest wykorzystywany przez odbiorniki.
RCD jest obligatoryjnie wymagany w obwodach gniazdowych, co podkreśla jego znaczenie w każdej nowoczesnej instalacji elektrycznej, w tym w rozdzielnicach dźwigowych, gdzie mogą być podłączane różne odbiorniki.
Typy zabezpieczeń: RCD a wyłącznik nadprądowy
W kontekście zabezpieczeń elektrycznych ważne jest rozróżnienie pomiędzy wyłącznikiem różnicowoprądowym (RCD) a wyłącznikiem nadprądowym. Przykładowo, RCD firmy Legrand, służące do ochrony różnicowoprądowej, mają symbol P304. Natomiast symbol S304 odnosi się do wyłączników nadprądowych, których zadaniem jest ochrona przed przeciążeniami i zwarciami. Oba typy zabezpieczeń pełnią odmienne, lecz równie ważne funkcje w zapewnieniu bezpieczeństwa instalacji elektrycznej.
