Przekaźnik rozrusznika w ciągniku: Kompletny przewodnik

W przypadku problemów z rozruchem ciągnika, często podejrzewany jest przekaźnik rozrusznika. Jest to kluczowy element układu elektrycznego, który zarządza przepływem dużych prądów niezbędnych do uruchomienia silnika. W tym artykule szczegółowo omówimy rolę, budowę, diagnostykę i najczęstsze usterki przekaźników rozrusznika, ze szczególnym uwzględnieniem ciągników rolniczych, takich jak T25 i Ursus.

Rola i budowa przekaźnika rozrusznika

Co to jest przekaźnik rozrusznika?

Przekaźnik rozrusznika to kluczowy element układu elektrycznego w ciągniku, działający jako pośrednik, który efektywnie przekazuje energię z akumulatora bezpośrednio do rozrusznika. Rozrusznik potrzebuje sporej dawki energii do uruchomienia silnika. Głównym zadaniem tego komponentu jest zabezpieczenie stacyjki przed przeciążeniem prądowym, które mogłoby ją uszkodzić.

Działa on na zasadzie elektromagnesu. W momencie, gdy stacyjka inicjuje proces uruchamiania, wysyła sygnał do przekaźnika. Ten sygnał aktywuje elektromagnes, który z kolei łączy styki obwodu rozrusznika. Niewielki prąd płynący ze stacyjki wystarcza do pobudzenia elektromagnesu, który po aktywacji zamyka obwód dla prądu o dużym natężeniu, niezbędnego do wprawienia rozrusznika w ruch.

Fizycznie przekaźnik może być umieszczony w rozruszniku lub jako oddzielny element instalacji. Przekaźniki/styczniki na duże prądy są niezbędne w każdym pojeździe z rozrusznikiem, w tym w ciągnikach.

Elementy instalacji elektrycznej w ciągniku T25

Instalacja elektryczna w ciągniku T25 to zaawansowany system, w którego skład wchodzi szereg kluczowych komponentów, niezbędnych do funkcjonowania pojazdu. Są to m.in.:

• akumulator
• alternator
• rozrusznik
• stacyjka, umożliwiająca uruchomienie i wyłączenie maszyny
• przekaźniki, zwłaszcza ten odpowiadający za rozrusznik
• bezpieczniki, chroniące przed uszkodzeniami
• rozbudowana sieć przewodów
• system oświetlenia (lampy i włączniki)
• różnego rodzaju czujniki (np. temperatury oleju)
• zegary na desce rozdzielczej
• klakson i silniczek wycieraczki

Alternator, pracujący podczas działania silnika, dba o doładowywanie akumulatora. Poszczególne komponenty instalacji są połączone przewodami o zróżnicowanych grubościach, dostosowanymi do obciążenia prądowego, jakie muszą wytrzymać. Bezpieczniki pełnią ważną funkcję, zabezpieczając system przed potencjalnymi zwarciami i przeciążeniami.

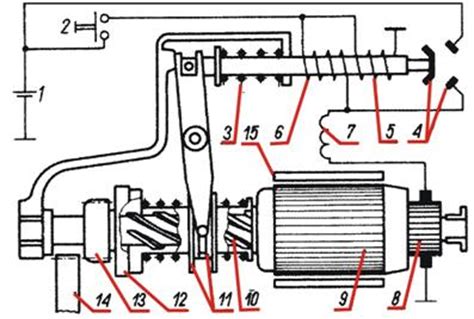

Budowa rozrusznika (na przykładzie Ursusa)

Rozrusznik w Ursusie (C-330, C-360 i pokrewne) to prosty, ale mocno obciążony element. W kilka sekund musi oddać duży moment, często w chłodzie, z gęstym olejem i nieidealną instalacją. W skrócie, budowa rozrusznika to:

• silnik prądu stałego (wirnik + komutator + szczotki)
• elektromagnes (włącznik)
• mechanizm zazębienia (bendiks)
• obudowa z tulejami/łożyskami

Zasada działania rozrusznika w samochodzie i w ciągniku jest podobna (silnik elektryczny + zazębienie), ale warunki pracy są inne. Budowa rozrusznika samochodowego bywa bardziej kompaktowa, a rozruszniki redukcyjne są dziś standardem.

Rozrusznik z reduktorem

Rozrusznik z reduktorem zasada działania opiera się o przekładnię (często planetarną). Silnik elektryczny może pracować na wyższych obrotach, a reduktor zamienia je na większy moment na wyjściu. Najczęściej tak, jeśli ciągnik odpala zimą lub ma cięższe warunki pracy. Reduktor zwiększa moment na wyjściu i poprawia rozruch.

Schematy podłączeń i oznaczenia

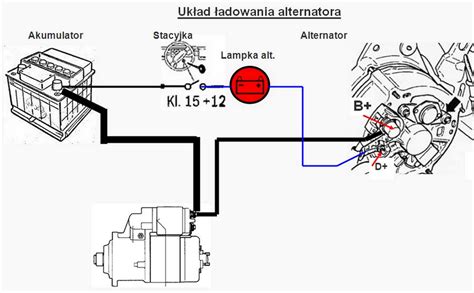

Schemat podłączenia przekaźnika rozrusznika w T25

Schemat podłączenia przekaźnika rozrusznika w traktorze T25 ilustruje, w jaki sposób ten istotny element współpracuje z całym systemem elektrycznym potrzebnym do uruchomienia silnika. Przekręcając kluczyk w stacyjce, inicjujemy przepływ prądu, który pobudza cewkę przekaźnika. Ta aktywowana cewka momentalnie zwiera obwód, umożliwiając bezpośredni przepływ prądu z akumulatora do elektromagnesu rozrusznika. Taki schemat uwzględnia:

• oznaczenia wszystkich komponentów instalacji elektrycznej, dzięki którym identyfikacja poszczególnych części staje się prostsza.
• dokładny opis wzajemnych połączeń, co pozwala na prawidłowe podłączenie przekaźnika, choć warto pamiętać, że konkretne ułożenie kabli może się różnić w zależności od modelu przekaźnika i specyfiki instalacji elektrycznej w ciągniku.

Dogłębne zrozumienie schematu ułatwia identyfikację poszczególnych elementów i pozwala pojąć ich niezastąpioną rolę w procesie zapłonu silnika.

Ważność schematu instalacji dla użytkowników T25

Schemat instalacji elektrycznej to nieoceniona pomoc w identyfikacji poszczególnych elementów instalacji w traktorze T25. Dzięki niemu z łatwością zrozumiesz zasadę działania elektryki i szybko zlokalizujesz wszelkie usterki. Umożliwia to sprawne znalezienie źródła problemu, weryfikację połączeń i efektywne przeprowadzenie napraw lub modernizacji. Przykładowo, kłopoty z:

• rozruchem silnika
• oświetleniem
• ładowaniem akumulatora

staną się o wiele prostsze do rozwiązania, mając pod ręką schemat. Zawarte w nim precyzyjne informacje zapewniają bezpieczne i efektywne wykonywanie prac, minimalizując ryzyko kosztownych błędów. Schemat obejmuje wszystkie istotne komponenty, takie jak bezpieczniki, przewody i obwody elektryczne. Co więcej, schemat okazuje się niezastąpiony, gdy planujesz unowocześnienie instalacji elektrycznej. Ułatwia on planowanie modyfikacji i gwarantuje, że nowe podzespoły będą kompatybilne z istniejącymi. Prawidłowe wykorzystanie schematu pozwala skutecznie unikać zwarć i przeciążeń, które mogłyby doprowadzić do poważnych uszkodzeń ciągnika.

Oznaczenia na bolcach stacyjki w T25

Oznaczenia na stacyjce ciągnika T25 to klucz do zrozumienia, jak podłączyć i naprawić elektrykę w tym pojeździe. Znając znaczenie poszczególnych symboli, łatwiej poradzisz sobie z ewentualnymi awariami. Co oznaczają najczęściej spotykane znaki?

• 30 (lub B): To bezpośrednie połączenie z akumulatorem, zapewniające stały dopływ energii, niezależnie od tego, czy kluczyk jest w stacyjce, czy nie.
• 15 (lub IGN): To zasilanie, które aktywuje się dopiero po przekręceniu kluczyka w pozycję „zapłon”. Zasila ono obwody działające tylko po włączeniu zapłonu.
• 50: To obwód odpowiedzialny za uruchomienie rozrusznika, który wprawia w ruch silnik.

Pamiętaj, że w niektórych wersjach stacyjek mogą pojawić się dodatkowe symbole, na przykład dotyczące świateł pozycyjnych. Ich poprawne rozszyfrowanie jest istotne dla prawidłowego podłączenia instalacji elektrycznej w T25. Dzięki temu z łatwością zdiagnozujesz problemy z rozruchem, oświetleniem i innymi systemami, a podłączanie kolejnych elementów instalacji stanie się o wiele bezpieczniejsze i bardziej intuicyjne.

Mechanizm blokady w stacyjce T25

Mechanizm blokady w stacyjce ciągnika T25 to kluczowy element zabezpieczający, który uniemożliwia uruchomienie rozrusznika, gdy maszyna jest na biegu. Jego działanie opiera się na włączniku blokady, który współdziała z dźwignią zmiany biegów lub rewersem. Gdy dźwignia znajduje się w położeniu neutralnym, włącznik zamyka obwód rozrusznika, umożliwiając standardowe uruchomienie silnika. Natomiast, gdy dźwignia nie jest w pozycji neutralnej, obwód rozrusznika zostaje przerwany, co skutecznie zapobiega przypadkowemu uruchomieniu ciągnika na biegu, znacząco podnosząc bezpieczeństwo pracy. System nieustannie monitoruje położenie dźwigni zmiany biegów, aby wyeliminować ryzyko samoistnego ruszenia maszyny podczas rozruchu. Awaria tego mechanizmu może prowadzić do poważnych konsekwencji: od niemożności uruchomienia ciągnika, po jego uruchomienie na biegu, stwarzając realne zagrożenie. Sprawne działanie tego systemu jest absolutnie niezbędne dla bezpiecznej eksploatacji ciągnika T25.

Diagnostyka i najczęstsze usterki

Objawy problemów z rozruchem

W ciągniku ogrodniczym Master cut 92/125, gdy rozrusznik nie działa, mogą występować różne objawy, które pomagają w diagnostyce: „cisza”, „cyka” albo „kręci wolno”. „Cykanie” często oznacza, że sterowanie działa, ale brakuje mocy. Jeśli rozrusznik kręci wolno albo tylko „pyka”, w pierwszej kolejności sprawdza się spadki napięcia i masę.

Problemy z elektryką w ciągniku T25 mogą objawiać się na różne sposoby. Często pierwszym sygnałem alarmowym są trudności z uruchomieniem maszyny - rozrusznik ledwo kręci albo w ogóle odmawia posłuszeństwa. Kolejna sprawa to oświetlenie - gdy światła słabną, jazda staje się niebezpieczna, szczególnie po zmroku. Warto też zwrócić uwagę na wskazania na desce rozdzielczej. Jeśli są nieprawidłowe, może to oznaczać kłopoty z instalacją elektryczną. Problemy z ładowaniem akumulatora z kolei skutkują jego szybkim rozładowywaniem, co uniemożliwia ponowne odpalenie silnika. Awarie klaksonu albo świateł stopu to następne potencjalne sygnały ostrzegawcze. Przepalające się bezpieczniki to częsty znak, że w instalacji doszło do zwarcia. Kontrolka masy, która świeci się bez powodu, może wskazywać na problem z uziemieniem. Do tego dochodzą jeszcze kłopoty z samym oświetleniem, jak choćby niedziałające lampy tylne.

Sygnały ostrzegawcze problemów z elektryką w ciągniku T25:

• trudności z uruchomieniem maszyny
• słabnące światła
• nieprawidłowe wskazania na desce rozdzielczej
• problemy z ładowaniem akumulatora
• awarie klaksonu lub świateł stopu
• przepalające się bezpieczniki
• świecąca się bez powodu kontrolka masy
• niedziałające lampy tylne

Zwarcie w elektryce T25 stanowi spore zagrożenie dla ciągnika, mogąc doprowadzić do poważnych uszkodzeń i przestojów w pracy. Dlatego tak ważne jest, aby szybko diagnozować i naprawiać wszelkie nieprawidłowości, aby uniknąć kosztownych konsekwencji.

Jak sprawdzić, czy stacyjka działa prawidłowo?

Aby zweryfikować sprawność stacyjki, niezbędny będzie woltomierz. Dzięki niemu zmierzymy napięcie na poszczególnych pinach, zmieniając położenie kluczyka. Zobaczmy, jak się do tego zabrać:

• Pin 15 (zasilanie po zapłonie): po przekręceniu kluczyka do pozycji zapłonu, woltomierz powinien wskazać obecność napięcia. Jego brak sugeruje problem - albo ze stacyjką, albo z obwodem zapłonowym. Wymaga to dokładniejszej diagnostyki.
• Pin 50 (rozrusznik): napięcie powinno pojawić się w momencie próby uruchomienia silnika. Jeżeli tak się nie dzieje, stacyjka może być uszkodzona. Inną przyczyną może być awaria obwodu rozrusznika. W tym przypadku, omomierz pomoże zweryfikować ciągłość obwodu.

Pamiętajmy też o podstawowej zasadzie: przed rozpoczęciem jakichkolwiek pomiarów, koniecznie odłącz akumulator. Bezpieczeństwo jest najważniejsze!

Co może wpływać na niskie napięcie w obwodzie rozrusznika?

Spadek napięcia w układzie rozruchowym ciągnika T25 może wynikać z kilku powodów. Częstym winowajcą jest po prostu słaby akumulator, który nie jest w stanie dostarczyć wystarczającego prądu do rozruchu silnika. Ale to nie jedyna możliwa przyczyna. Problemy mogą również stwarzać:

• zanieczyszczone lub niedokręcone klemy akumulatora: powodują one wzrost oporu elektrycznego, co utrudnia swobodny przepływ prądu.
• uszkodzone okablowanie: przerwane obwody lub przewody o zbyt dużym oporze uniemożliwiają poprawne zasilanie rozrusznika.
• zwarcia w instalacji elektrycznej: wywołują one gwałtowne spadki napięcia, przez co rozrusznik nie otrzymuje potrzebnej dawki energii.
• awaria przekaźnika rozrusznika: w takiej sytuacji przekaźnik nie przekazuje prądu do rozrusznika z odpowiednią efektywnością.
• wyeksploatowane szczotki rozrusznika: ich zużycie ogranicza przepływ prądu, co negatywnie wpływa na pracę samego rozrusznika.

Objawy niskiego napięcia są dość charakterystyczne. Silnik odpala z trudem, rozrusznik kręci powoli lub wcale nie reaguje na przekręcenie kluczyka w stacyjce. W skrajnych przypadkach, awaria ta może całkowicie unieruchomić ciągnik.

Najczęstsze usterki przekaźnika rozrusznika

Typowe problemy z przekaźnikiem rozrusznika w ciągniku T25 często wiążą się z:

• uszkodzeniem cewki, które może objawiać się przerwą w obwodzie elektrycznym lub zwarciem, uniemożliwiając poprawne połączenie styków i dopływ prądu do rozrusznika.
• zużyciem styków - naturalny proces, który prowadzi do słabego, a nawet zerowego połączenia elektrycznego, obniżając napięcie i prąd zasilający rozrusznik, co skutkuje trudnościami z rozruchem silnika, a czasem nawet jego całkowitym brakiem reakcji.
• uszkodzeniami mechanicznymi obudowy przekaźnika, jak również korozją wewnętrznych styków, dodatkowo zakłócając przepływ prądu i utrudniając odpalenie silnika.

Charakterystyczne „pstrykanie” przy próbie uruchomienia jest często sygnałem problemów z przekaźnikiem rozrusznika. W takim przypadku warto sprawdzić cewkę i wyczyścić styki, ale jeśli to nie przyniesie poprawy, konieczna może okazać się wymiana przekaźnika na nowy.

Co zrobić, gdy przekaźnik nie puści sygnału?

Jeśli przekaźnik nie puści sygnału, najpierw zmierz, czy podczas START na pinie 50 pojawia się 12V. Jeśli 50 dostaje 12V, to stacyjka i sterowanie zwykle są OK. Najczęściej pomaga: czyste klemy, pewna masa silnika i diagnostyka spadków napięć. Co przygotować do diagnostyki:

• Multimetr (DC 20V) lub próbnik/żarówka kontrolna 12V
• Klucze do klem, szczotka do styków, spray do styków
• Opcjonalnie: przewód pomocniczy do masy (min. 1.5 mm²)

Używaj izolowanego narzędzia / przewodu. To ważne, bo „cykanie” często oznacza, że sterowanie działa, ale brakuje mocy. Multimetr bezpośrednio na klemach akumulatora. Spadek napięcia mierzymy pod obciążeniem (podczas próby rozruchu). Czarna sonda na dobrą masę (blok silnika / minus akumulatora). Poproś drugą osobę o START. Jeśli napięcie spada mocno (np. do 8V), problem leży w akumulatorze, klemach lub połączeniach. Uwaga: w wielu ciągnikach po drodze są zabezpieczenia (czujnik neutralu/sprzęgła).

Modernizacja i wskazówki serwisowe

Jak zmodernizować instalację elektryczną w T25?

Modernizacja instalacji elektrycznej w ciągniku T25 to istotna inwestycja, która przekłada się na jego większą niezawodność i funkcjonalność. Jednym z kluczowych elementów jest wymiana wyeksploatowanych przewodów na nowe, o odpowiednio dobranym przekroju, co zapewnia optymalny przepływ prądu i minimalizuje straty napięcia. Dla podniesienia bezpieczeństwa warto rozważyć instalację dodatkowych bezpieczników, chroniących obwody elektryczne przed niebezpiecznymi przeciążeniami i zwarciami. Kolejnym krokiem może być unowocześnienie oświetlenia poprzez zastąpienie tradycyjnych żarówek energooszczędnymi diodami LED, które oferują jaśniejsze światło przy znacznie niższym zużyciu energii. Montaż dodatkowych gniazd zasilających, na przykład gniazda do przyczepy, znacząco zwiększy praktyczność ciągnika. Wymiana alternatora na model o większej wydajności zapewni efektywne ładowanie akumulatora. Dobrym pomysłem jest również doposażenie deski rozdzielczej w dodatkowe wskaźniki, takie jak wskaźnik temperatury cieczy chłodzącej czy ciśnienia oleju, co umożliwi precyzyjne monitorowanie pracy silnika. W przypadku problemów z uruchomieniem silnika, wymiana stacyjki na nową może okazać się skutecznym rozwiązaniem. Podczas montażu instalacji kluczowa jest precyzja i dbałość o detale. Należy używać odpowiednio dobranych przewodów oraz wysokiej jakości złączek i konektorów. Niezwykle ważne jest również dokładne oznaczenie wszystkich przewodów, co znacznie ułatwi przyszłe naprawy i diagnostykę. Podczas całej modernizacji nieocenioną pomocą będzie schemat instalacji elektrycznej T25.

Techniki poprawnego łączenia w instalacji T25

Wskazówka serwisowa: zanim rozbierzesz rozrusznik, zmierz spadki napięcia na plusie i na masie podczas kręcenia. Jeśli spadki są duże, napraw połączenia. Budowa rozrusznika jest prosta, ale warunki pracy w rolnictwie sprawiają, że kluczowe są połączenia i serwis elementów zużywalnych. Grube przewody dla obwodu mocy i pewna masa na silniku. Sterowanie elektromagnesu idzie cienkim przewodem ze stacyjki (czasem przez przekaźnik).

Przy pracach przy instalacji elektrycznej odłącz akumulator - unikniesz zwarcia i uszkodzenia elektroniki. Sprawdź napięcie (12V/24V) i polaryzację przed podłączeniem - odwrócona polaryzacja niszczy elektronikę.

Wymiana przekaźnika rozrusznika

Jeśli okaże się, że problemem jest przekaźnik rozrusznika, należy go wymienić na nowy. Przekaźnik rozrusznika to przekaźnik do instalacji elektrycznej ciągnika lub maszyny rolniczej, często o numerze katalogowym VPF2238. Steruje obwodami wysokoprądowymi za pomocą sygnału niskopradowego. Wykonany z miedzi i tworzywa, charakteryzuje się odpornością na wibracje i oleje, pasuje bez modyfikacji, zapewniając oryginalną jakość i precyzyjne dopasowanie.

Nr kat. VPF2238 - sprawdź typ złącza i parametry elektryczne przed zamówieniem.

Jak sprawdzić przekaźnik w ciągniku?

Przekaźnik sprawdzasz multimetrem: zmierz opór cewki (ok. 50-100 Ω) i podaj napięcie - powinien słyszeć klik. Możesz też zamienić z podobnym przekaźnikiem i sprawdzić działanie.

Kiedy wymieniać akumulator ciągnika?

Akumulator wymień, gdy ma pojemność poniżej 70% nominalnej, nie trzyma ładowania przez dobę lub odmawia współpracy przy niskich temperaturach.
