Badanie ciśnienia hydraulicznego w koparkach, w tym Neuson 1403

Prawidłowe funkcjonowanie układu hydraulicznego jest kluczowe dla wydajności i bezpieczeństwa pracy koparki. Właściwe badanie i regulacja ciśnienia hydraulicznego, w tym ciśnienia nastawy zaworów przelewowych i przeciążeniowych, są niezbędne do utrzymania maszyn w optymalnym stanie technicznym. Niniejszy artykuł omawia zasady pomiaru ciśnienia hydraulicznego, skupiając się na zaworach przeciążeniowych oraz przedstawia przykładowe zestawy diagnostyczne.

Zawory przelewowe i przeciążeniowe w układach hydraulicznych

Ciśnienie nastawy zaworu przeciążeniowego jest wyższe niż ciśnienie nastawy głównego zaworu przelewowego. Bardziej skomplikowane jest mierzenie ciśnienia nastawy zaworu przeciążeniowego.

Wyzwania w pomiarze ciśnienia zaworu przeciążeniowego

Jeżeli przyłożona jest siła zewnętrzna, a jednocześnie mierzy się ciśnienie w obwodzie oleju głównego zaworu pracy metodą blokowania, ciśnienie w drodze oleju gwałtownie wzrasta, a uzyskane wyniki są bardzo zawodne i nie mogą być używane.

Ustawienie ciśnienia zaworu przeciążeniowego musi być wykonane pod zalecanym przepływem, który zazwyczaj jest znacznie mniejszy niż ilość oleju w pompie głównej. Jeśli ciśnienie nastawy głównego zaworu przelewowego powinno zostać zresetowane do wartości wyższej niż ciśnienie nastawy zaworu przeciążeniowego, pompa główna potrzebuje dużo oleju hydraulicznego do prawidłowego pomiaru ciśnienia ustawienia zaworu przeciążeniowego. W takiej sytuacji zawór musi być wymontowany z głównego zaworu sterującego i przetestowany na stanowisku badawczym.

Testowanie wydajności zaworu przeciążeniowego

Ciśnienie nastawy zaworu przeciążeniowego jest wyższe niż ciśnienie nastawy głównego zaworu przelewowego. Podczas testowania wydajności zaworu przeciążeniowego w koparkach, główny zawór przelewowy najpierw przepełnia mechanizm roboczy, taki jak łyżka czy ramię, zanim uruchomi się zawór przeciążeniowy. W związku z tym, jeśli mierzone jest ciśnienie przelewowe głównego zaworu przelewowego, można je uznać za wskazanie przeciążenia, pod warunkiem, że wydajność samego zaworu olejowego jest normalna.

1) Wykrywanie zaworu przeciążającego

Zgodnie z powyższym, podczas pracy łyżki, łyżki i cylindra ramienia wykrywane jest tylko ciśnienie przelewowe głównego zaworu przelewowego. Stopnie wykrywania i metody ciśnienia przepełnienia głównego zaworu przelewowego są takie same jak w przypadku głównego ciśnienia nastawy przelewowej.

2) Regulacja ciśnienia ustawienia zaworu nadmiarowego przeciążenia

Regulacja zaworu nastawczego ciśnienia przeciążeniowego odbywa się na stanowisku badawczym. Aby zwiększyć ciśnienie, należy użyć klucza otwartego 17 mm do nakrętki łożyskowej i obrócić śrubę regulującą ciśnienie za pomocą sześciokątnego klucza imbusowego 6 mm w prawo.

Zestawy do testowania ciśnienia hydraulicznego

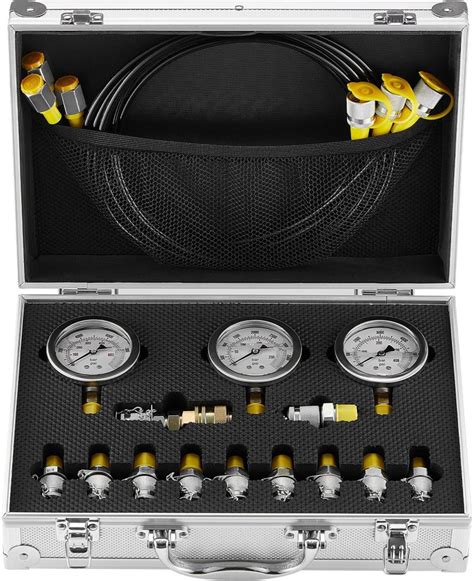

Rozbudowany zestaw testowy jest przeznaczony do diagnostyki i obsługi układów hydraulicznych w maszynach budowlanych, rolniczych oraz przemysłowych. Został zaprojektowany z myślą o wymagających warunkach pracy oraz uniwersalnym zastosowaniu serwisowym. Taki zestaw jest idealny do badania ciśnienia hydraulicznego w koparkach, w tym w modelu Neuson 1403.

Elementy przykładowego zestawu diagnostycznego

• W komplecie znajduje się 5 precyzyjnych manometrów analogowych o różnych zakresach ciśnienia (od 10 do 600 BAR), które umożliwiają szybkie i dokładne odczyty w każdej sytuacji serwisowej.
• Do zestawu dołączono trzy elastyczne węże testowe - dwa o długości 1,5 m i jeden o długości 3 m - pozwalające na wygodną pracę również w trudno dostępnych miejscach.
• Zestaw zawiera aż 19 złączy testowych gwintowanych, co znacząco zwiększa kompatybilność z różnymi systemami hydraulicznymi.
• Znajdują się tu również szybkozłącza typu B i C, które pasują do popularnych marek maszyn takich jak Caterpillar, CASE, John Deere, Komatsu czy HITACHI. Typ B (BSP1/8 F) - 2 szt. Typ C (BSP1/4 F) - 2 szt.
• Całość zamknięta jest w trwałej i kompaktowej walizce transportowej, która zabezpiecza komponenty i ułatwia przenoszenie zestawu w terenie.

Cechy szczegółowe i specyfikacje zestawów VEVOR

Przykładowy zestaw VEVOR do testowania ciśnienia hydraulicznego zawiera:

Precyzyjne manometry

Hydrauliczna obudowa pomiarowa posiada trzy manometry o różnych zakresach pomiarowych: 0-3500 PSI/25 MPa, 0-5800 PSI/40 MPa, 0-8600 PSI/60 MPa. Dzięki dwóm jednostkom i precyzyjnym podziałkom manometry są dokładne w pomiarze ciśnienia. Oferują precyzyjne pomiary z bardzo dokładnymi czujnikami zegarowymi i czytelną skalą.

Specyfikacje manometrów:

• Manometr 1: φ60mm - 3500 PSI/25 MPa
• Manometr 2: φ60mm - 5800 PSI/40 MPa
• Manometr 3: φ60mm - 8600 PSI/60 MPa

Wymienne złącza testowe

Ten zestaw manometrów hydraulicznych zawiera osiem wymiennych złączy testowych o rozmiarach od G1/8, G1/4, G3/8, M10/1, M10/1.25, M14/1.5, UNF7/16-20 i UNF9/16-18, które pasują do wielu typów standardowych koparek. Zapewnia to spełnienie potrzeb większości koparek w zakresie pomiaru ciśnienia.

Lista złączy w zestawie:

• Złącze 1: G1/8
• Sprzęgło 2: G1/4
• Sprzęgło 3: G3/8
• Złączka 4: M10/1
• Złącze 5: M10/1,25
• Złączka 6: M14/1,5
• Sprzęgło 7: UNF7/16-20
• Sprzęgło 8: UNF9/16-18
• Szybkozłącze - (dla Caterpillar CAT)

Trwałe materiały

Ten zestaw manometrów hydraulicznych zawiera wskaźniki odporności na korozję i łączniki ze stali węglowej o wysokiej wytrzymałości. Olej roboczy, którym napełnione są urządzenia pomiarowe, skutecznie zapobiega drganiom i pulsacjom. Wskaźniki hydrauliczne wykonane są ze stali nierdzewnej 304 i czerwonej miedzi. Złącza wykonane są ze stali węglowej, dzięki czemu urządzenie jest mocne i trwałe.

Przenośna walizka i wąż testowy

Wszystkie części manometru próżniowego są starannie i ciasno zapakowane w pogrubioną plastikową skrzynkę narzędziową. Kompaktowa konstrukcja sprawia, że oszczędza miejsce do przechowywania i jest łatwy do przenoszenia. Dodatkowo trzy węże testowe o długości 1,6 m (63") pomagają wysunąć manometr do wnętrza maszyny w celu ułatwienia odczytu. Węże testowe charakteryzują się odpornością na ciepło i ciśnienie, wysokiej jakości materiałem i specjalną strukturą. Stabilna obudowa do przechowywania z konstrukcją gniazda na karty i niewielkimi rozmiarami zapewnia uporządkowane przechowywanie i przenośność.

Szerokie zastosowanie

Ten manometr hydrauliczny wygodnie pasuje do pomp, sprężarek, pras hydraulicznych, sprzętu pneumatycznego i silników różnych koparek. Jest szeroko stosowany w budownictwie, spedycji, maszynach, przemyśle morskim, górniczym, naftowym, chemicznym itp. Zestaw testowy z manometrem hydraulicznym jest odpowiedni dla większości koparek i maszyn dostępnych na rynku.
