Ciśnienie w Skrzyni Biegów JCB 3CX: Klucz do Wydajności i Diagnostyki

W maszynach budowlanych, takich jak koparko-ładowarki JCB 3CX, prawidłowe ciśnienie w układach hydraulicznych i skrzyni biegów ma fundamentalne znaczenie dla wydajności, trwałości komponentów oraz bezpieczeństwa operatora. Silnik spalinowy generuje moc, lecz to skrzynia biegów jest elementem decydującym o sposobie jej wykorzystania. Współpracując ze zmiennikiem momentu i mostami napędowymi, przekształca ona wysoką prędkość obrotową silnika na potężną siłę pchania lub wyższą prędkość transportową. Ewolucja skrzyń biegów w maszynach budowlanych była kluczowa dla zwiększenia wydajności, komfortu i oszczędności.

Rodzaje Skrzyń Biegów w Koparko-Ładowarkach JCB 3CX

Aby zrozumieć znaczenie ciśnienia, należy najpierw poznać podstawowe typy skrzyń biegów stosowanych w JCB 3CX i ich mechanizmy działania. Silnik spalinowy jest najwydajniejszy w wąskim zakresie obrotów, a skrzynia biegów ma za zadanie dostosować to do aktualnych potrzeb maszyny:

• Niski bieg (duże przełożenie): Maszyna porusza się wolno, ale dysponuje dużą siłą, np. do pchania urobku lub wjeżdżania pod wzniesienia.
• Wysoki bieg (małe przełożenie): Maszyna porusza się szybko, np. podczas jazdy po drodze, ale ma mniejszą siłę pchania.

Skrzynie Manualne: Podstawy Działania

To najstarszy i najprostszy typ przekładni, spotykany głównie w starszych maszynach lub w podstawowych wersjach wyposażenia. Składa się z kilku wałków z osadzonymi na nich kołami zębatymi o różnej liczbie zębów. Zmiana biegu polega na mechanicznym przesunięciu widełek, które z kolei przesuwają tuleję z synchronizatorem, zazębiając odpowiednią parę kół zębatych. W bardzo starych maszynach (np. historycznych modelach Fermec) stosowano skrzynie bez synchronizatorów, tzw. crash box. Zużycie sprzęgła ciernego, czyli tarczy sprzęgłowej, objawia się "ślizganiem" - silnik wchodzi na obroty, a maszyna nie przyspiesza.

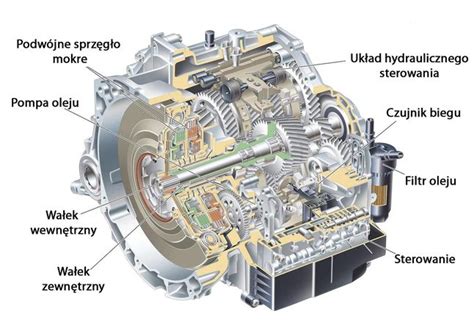

Skrzynie Powershift: Hydrauliczne Sterowanie Biegami

Skrzynia Powershift (nazywana też semi-automatic) to najpopularniejszy typ przekładni w nowoczesnych koparko-ładowarkach i ładowarkach kołowych. To rozwiązanie, które wyeliminowało największą wadę skrzyni manualnej - konieczność zatrzymywania maszyny do zmiany biegu. W skrzyni Powershift nie ma tradycyjnego sprzęgła i synchronizatorów. Ich rolę przejęły hydraulicznie sterowane pakiety sprzęgłowe.

Budowa Pakietu Sprzęgłowego

Każdy bieg oraz kierunek jazdy (przód/tył) ma swój własny, dedykowany pakiet. Zespół ten składa się z naprzemiennie ułożonych:

• Tarcz ciernych (zewnętrznych): Stalowych płytek pokrytych specjalną, organiczną lub spiekaną okładziną cierną. Mają one zewnętrzne zęby, które blokują się w koszu sprzęgłowym.
• Przekładek stalowych (wewnętrznych): Gładkich, stalowych płytek z zębami wewnętrznymi, które są osadzone na wałku.

Mechanizm Działania Powershift

Gdy operator wybiera bieg (dźwignią lub pokrętłem), elektrozawór kieruje ciśnienie oleju na tłok, który z ogromną siłą ściska odpowiedni pakiet tarcz. Tarcie między tarczami ciernymi a przekładkami sprawia, że cały pakiet zostaje zablokowany i zaczyna obracać się jako całość, przekazując napęd na wybrane koło zębate.

Ewolucja: Skrzynie Autoshift i System TorqueLock

Autoshift to ewolucja skrzyni Powershift. Zamiast manualnego wyboru każdego biegu, operator wybiera tylko kierunek jazdy, a elektroniczny sterownik (TCU) sam decyduje, kiedy zmienić przełożenie, podobnie jak w automatycznej skrzyni biegów w samochodzie. Największą wadą układu ze zmiennikiem momentu są straty mocy (poślizg), zwłaszcza podczas szybkiej jazdy transportowej, co generuje niepotrzebne ciepło i zwiększa zużycie paliwa.

System TorqueLock to dodatkowe, mechaniczne sprzęgło wewnątrz zmiennika momentu. Gdy maszyna osiągnie odpowiednią prędkość na wyższych biegach, sterownik hydraulicznie blokuje to sprzęgło, tworząc w ten sposób bezpośrednie, mechaniczne połączenie 1:1 między silnikiem a skrzynią biegów, eliminując poślizg.

Ciśnienie w Skrzyni Biegów Powershift: Objawy Problemów i Przyczyny Awarii

Niewłaściwe ciśnienie w skrzyni biegów Powershift jest jedną z głównych przyczyn jej nieprawidłowego działania. Problemy z ciśnieniem najczęściej prowadzą do "spalenia tarcz", co jest objawem, a nie pierwotną przyczyną. Pierwotną przyczyną jest zawsze ślizganie się pakietu sprzęgłowego, do którego dochodzi z powodu zbyt niskiego ciśnienia docisku. Tarcie generuje ekstremalną temperaturę, która degraduje olej i pali okładziny cierne.

Typowe Objawy Niskiego Ciśnienia w Skrzyni

• Problemy z przełączaniem biegów: Na przykład w JCB 3CX Super z 2000 roku, przy przełączaniu z jazdy do przodu na tył lub odwrotnie, lub z neutralnego na jazdę, może przez pół sekundy świecić się wykrzyknik, a maszyna stoi. Nawet dodanie gazu nie zawsze pomaga. Jest to typowy objaw zapchania zaworu ustalającego lub elektrozaworu jazdy, gdzie zwężka na kanale doprowadzającym ciśnienie z pompy staje się zbyt "płynna".
• Słaba jazda na wyższych biegach: W JCB 3CX Contractor z 2004 roku, maszyna może być mocna na 1 i 2 biegu, ale bardzo słaba na 3 i 4. Nawet po rozgrzaniu, pod większą górę, prędkość może zwalniać do tempa pieszego.
• Szarpnięcia przy zmianie kierunku jazdy (przód-tył): To klasyczny objaw zużycia tarcz ciernych w sprzęgle kierunku jazdy.
• Zależność osiągów od rozgrzania maszyny: Czasami po kilku godzinach pracy, jazda staje się bardziej żwawsza, co może wskazywać na problemy z lepkością oleju lub luzy, które zmniejszają się po rozgrzaniu.

Główne Przyczyny Spadku Ciśnienia i Uszkodzeń

• Niski poziom lub stary, przepracowany olej: Jest to podstawa wielu problemów. Czarny i śmierdzący olej, często z kawałkami resztek tarczek lub opiłkami, świadczy o ich spaleniu.
• Zapchany filtr oleju skrzyni: Ogranicza przepływ i ciśnienie. Regularna wymiana na wysokiej jakości filtr jest kluczowa.
• Nieszczelne uszczelnienia na tłoku sprzęgłowym: Zużyte, twarde uszczelnienia powodują wewnętrzny przeciek. Olej, zamiast dociskać tarcze, ucieka, powodując spadek ciśnienia i ślizganie.
• Awaria pompy ładującej skrzyni: Zużyta pompa nie jest w stanie wygenerować odpowiedniego ciśnienia do zasilania układu sterowania i zmiennika momentu.
• Zapchany zawór ustalający lub elektrozawór jazdy: Może prowadzić do zbyt "płynnego" przełączania jazdy.

Dodatkowe Kwestie Diagnostyczne dla Skrzyń Autoshift

Oprócz typowych awarii mechanicznych i hydraulicznych znanych ze skrzyń Powershift, w skrzyniach automatycznych dochodzą problemy z elektroniką:

• Awaria czujników prędkości: Uszkodzony czujnik obrotów na wale wejściowym lub wyjściowym wysyła do komputera błędne dane, co powoduje szarpanie, błędną zmianę biegów lub przejście w tryb awaryjny.
• Problemy z kalibracją: Po każdej większej naprawie, skrzynia Autoshift wymaga kalibracji za pomocą komputera serwisowego, aby "nauczyć się" punktów załączania sprzęgieł.

Wpływ Stanu Silnika na Działanie Skrzyni

Warto również pamiętać, że niska wydajność maszyny, zwłaszcza na wyższych biegach lub pod obciążeniem, nie zawsze musi wynikać z problemów ze skrzynią. Zbyt niskie obroty silnika, np. 1700/1800 obr/min przy 25 km/h, mogą sugerować, że to silnik wymaga leczenia, a nie skrzynia.

Diagnostyka i Pomiary Ciśnienia w Skrzyni Biegów JCB 3CX

Profesjonalna diagnostyka skrzyni biegów polega na pomiarze ciśnień. Mechanik wpina manometry w specjalne porty pomiarowe na skrzyni biegów i sprawdza ciśnienie na poszczególnych sprzęgłach podczas załączania biegów. Zbyt niskie ciśnienie na jednym z pakietów jasno wskazuje miejsce wewnętrznej nieszczelności.

Lokalizacja Punktów Pomiarowych

Punkty pomiarowe mogą być zlokalizowane po lewej stronie skrzyni, w okolicy filtra, gdzie należy szukać nakrętki (zaślepki) na lince lub łańcuszku. Jeśli nie można jej znaleźć, ciśnienie można zmierzyć, odkręcając czujnik ciśnienia i wpinając manometr w jego miejsce. Możliwe jest samodzielne wykonanie przyrządu do pomiaru ciśnienia.

W przypadku skrzyń o konkretnych modelach, jak np. 442/00530, lokalizacja punktów pomiarowych może być problematyczna, gdyż schematy dostępne online nie zawsze opisują miejsca wpięcia. Filtry oleju w takich skrzyniach mogą znajdować się z tyłu skrzyni, na górze, przykręcane z prawej strony.

Specyfika Pomiaru dla Poszczególnych Koszy Sprzęgłowych

Pomiar ciśnienia w ogólnym punkcie testowym niewiele powie, dopóki maszyna jeszcze jeździ. Konieczne jest mierzenie ciśnienia pod korkiem każdego kosza osobno. Korki te są zazwyczaj małymi imbusami na obudowie skrzyni. Ich znalezienie, ze względu na dużą liczbę cewek (np. 4 na górze i 3 na dole w jednej z opisywanych skrzyń), może wymagać szczegółowej znajomości budowy.

Pomiar ciśnienia w zmienniku momentu obrotowego za pomocą samego zegara nie zawsze powie o jego kondycji. Jeśli tarcze są zużyte, a nie ma przecieku na koszu, również nie uzyskamy pełnej diagnozy.

Test Przeciążeniowy (Stall Test)

Test przeciążeniowy (stall test) to test diagnostyczny zmiennika momentu, który wykonuje się przed demontażem skrzyni. Polega na zmierzeniu maksymalnych obrotów, jakie silnik jest w stanie osiągnąć, gdy maszyna jest zablokowana hamulcami na włączonym biegu. Przez wizjer zmiennika momentu można sprawdzić, czy był on regenerowany, choć trudno ocenić kiedy.

Serwis i Konserwacja Skrzyni Biegów - Klucz do Długowieczności

Regularny serwis i odpowiednia konserwacja są kluczowe dla długiej i bezproblemowej pracy skrzyni biegów Powershift. Pomiar ciśnienia nie powinien być traktowany jako reakcja na usterkę, lecz jako jeden z podstawowych kroków w ramach okresowej diagnostyki technicznej.

Wymiana Oleju i Filtrów

Kontrola stanu oleju jest niezbędna. Jeśli olej jest ciemny i śmierdzący spalenizną, a w sitku znajdują się opiłki lub kawałki tarczek, oznacza to spalenie tarczek. Warto pamiętać, że nawet czyste sitko i niezbyt ciemny olej nie zawsze świadczą o jego dobrej kondycji, zwłaszcza jeśli był używany przez długi czas.

Zawsze i wyłącznie należy stosować olej o specyfikacji zalecanej przez producenta maszyny, najczęściej klasy UTTO lub TO-4. Zastosowanie niewłaściwego oleju może prowadzić do poważnych uszkodzeń. Regularna wymiana filtra oleju skrzyni na wysokiej jakości produkt, np. REDX, jest kluczowa dla utrzymania prawidłowego ciśnienia i przepływu oleju.

Remont Skrzyni Biegów

Remont skrzyni Powershift jest zazwyczaj opłacalny, pod warunkiem że jest wykonany kompleksowo. Wymiana samych tarcz to pozorna oszczędność, która nie eliminuje pierwotnej przyczyny problemów. W przypadku awarii, na rynku dostępne są kompletne zestawy tarcz i przekładek, zestawy uszczelnień, elektrozawory, pompy oraz fabrycznie regenerowane zmienniki momentu do maszyn JCB, CAT, Volvo i innych.

Ciśnienie w Głównym Układzie Hydraulicznym JCB 3CX (Osprzęt)

Układ hydrauliczny w JCB 3CX działa na zasadzie przepływu oleju pod wysokim ciśnieniem. Olej jest generowany przez pompę hydrauliczną i przepływa przez zawory sterujące, które kierują go do odpowiednich siłowników, umożliwiając wykonywanie pracy ramienia lub innego osprzętu koparko-ładowarki.

Prawidłowe Wartości Ciśnienia Roboczego i Maksymalnego

W modelu JCB 3CX prawidłowe ciśnienie robocze w głównym układzie hydraulicznym zazwyczaj waha się w przedziale od 200 do 250 barów (20 000 do 25 000 kPA). Maksymalne wartości mogą różnić się zależnie od wersji silnikowej, typu pompy (zazwyczaj zębata lub tłoczkowa) oraz konfiguracji układu rozdzielaczy. Wartości graniczne powinny być każdorazowo sprawdzane względem dokumentacji technicznej konkretnej maszyny, gdyż dane fabryczne bywają zmieniane nawet w obrębie tego samego rocznika.

Różnice między ciśnieniem roboczym a maksymalnym wynikają z obecności zaworów bezpieczeństwa, których zadaniem jest ograniczanie wzrostu ciśnienia w sytuacjach nagłych, takich jak gwałtowne zatrzymanie siłownika czy chwilowe zablokowanie przepływu.

Objawy Nieprawidłowego Ciśnienia w Układzie Hydraulicznym

Niewłaściwe ciśnienie rzadko objawia się od razu - zazwyczaj skutki ujawniają się stopniowo.

Ciśnienie Zaniżone:

• Spowolnione ruchy siłowników.
• Brak możliwości pełnego wysunięcia ramienia lub niestabilność w trakcie manewrowania łyżką.
• Nadmierne nagrzewanie się oleju, świadczące o nieefektywnej pracy pompy.
• Niewystarczająca moc działania siłowników, uniemożliwiająca wykonywanie pożądanych ruchów osprzętu.

Ciśnienie Zawyżone:

• Drgania przewodów, gwałtowne skoki osprzętu.
• Wycieki w miejscach połączeń i zwiększona częstotliwość pęknięć przewodów.
• Dodatkowe obciążenie na zaworach przelewowych, prowadzące do ich przegrzania i trwałego uszkodzenia gniazd.

Przyczyny Odchyleń od Wartości Nominalnych

Najczęściej źródłem problemu jest zużycie pompy hydraulicznej, skutkujące obniżeniem wydajności przepływu, co jest typowe dla maszyn o przebiegu przekraczającym 6 000 motogodzin. Inne czynniki to:

• Zanieczyszczony olej: Cząstki metaliczne lub pył osiadają na elementach zaworów, co prowadzi do ich niestabilnej pracy.
• Powietrze w układzie: Zapowietrzenie wywołuje spienianie oleju i zmienność ciśnienia w krótkich odstępach czasu.
• Nieprawidłowo skalibrowany zawór przelewowy: Najczęściej po nieautoryzowanej ingerencji.
• Nieszczelności przewodów ciśnieniowych i wyeksploatowane uszczelnienia: W rozdzielaczach to kolejne punkty, które należy sprawdzić przed pomiarami.

Regulacja Ciśnienia Hydraulicznego

Dostęp do zaworu regulującego ciśnienie w JCB 3CX zależy od wersji konstrukcyjnej. W starszych modelach jest umieszczony bezpośrednio na pompie, w nowszych często znajduje się w bloku zaworowym. Pod żadnym pozorem nie należy podejmować prób regulacji „na wyczucie”, gdyż przekręcenie śruby regulacyjnej bez kontroli wartości skutkuje wzrostem ryzyka uszkodzenia pompy lub osprzętu. Właściwego ustawienia dokonuje technik posiadający zarówno doświadczenie praktyczne, jak i wiedzę o specyfice układu hydraulicznego w konkretnej maszynie.

Konserwacja Oleju Hydraulicznego

Olej hydrauliczny JCB nie tylko przenosi energię hydrauliczną z pompy do siłowników, ale także smaruje wewnętrzne części układu (tłoki, pompy, zawory) i odprowadza ciepło. JCB zaleca stosowanie wysokiej jakości olejów hydraulicznych, zgodnych ze specyfikacjami maszyn, takich jak:

• JCB Hydraulic Fluid 46: Charakteryzuje się doskonałą stabilnością termiczną i odpornością na utlenianie.
• JCB Special HP 32: Olej zalecany do stosowania w niskich temperaturach, gdzie wymagany jest wysoki poziom płynności.
• JCB Universal Hydraulic Oil: Uniwersalny olej do różnych maszyn JCB.

Prawidłowa konserwacja oleju hydraulicznego wiąże się z regularną kontrolą poziomu i jakości oleju, wymianą go po upływie określonego przez producenta czasu, sprawdzaniem i instalowaniem nowych filtrów hydraulicznych oraz monitorowaniem stanu zanieczyszczenia oleju. Warto również kontrolować, czy w układzie hydraulicznym nie pojawiają się wycieki, uszkodzenia i ślady zużycia komponentów.
