Obsługa i Diagnostyka Ładowarek Teleskopowych JCB TLT 30D

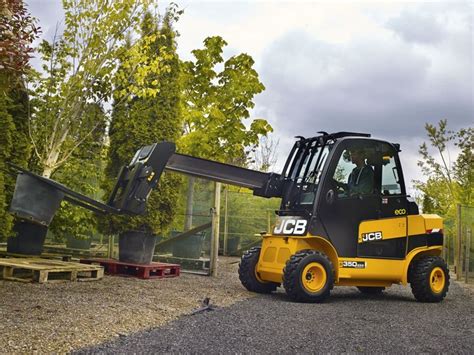

Ładowarka teleskopowa JCB TLT 30D to wszechstronna maszyna, często wykorzystywana w różnych zastosowaniach, np. na składach opału z zamontowaną łyżką. Prawidłowa obsługa i szybka diagnostyka ewentualnych usterek są kluczowe dla jej efektywnej i bezpiecznej pracy. W niniejszym artykule omówimy zarówno podstawowe aspekty eksploatacji, jak i najczęstsze problemy techniczne, z jakimi mogą spotkać się użytkownicy tego modelu, oraz sposoby ich rozwiązania.

Podstawy Obsługi i Serwisu Po Zakupie

Nabywając nową lub używaną miniładowarkę teleskopową JCB, niezwykle ważne jest, aby przede wszystkim zapoznać się z Instrukcją Operatora. Instrukcje szybkiego startu JCB dostarczają szybkich i prostych informacji na temat rozpoczęcia użytkowania maszyny i jej elementów sterujących. Należy jednak pamiętać, że nie obejmują one wszystkich aspektów bezpieczeństwa i zdrowia. Ponieważ maszyny i ich funkcje są stale ulepszane, opisywane w przewodnikach szybkich referencji funkcje mogą różnić się od tych w konkretnej maszynie. Zawsze należy przeczytać wszystkie zastrzeżenia i instrukcje bezpieczeństwa w instrukcji operatora przed pierwszym uruchomieniem maszyny. Maszyny nie powinny być obsługiwane przez osoby, które nie posiadają odpowiednich kwalifikacji.

Początkowy Serwis Maszyny

Po zakupie sprzętu, niezależnie od tego, czy jest nowy, czy używany, zaleca się wykonanie serwisu. Jest to tak oczywiste, jak zakup sprawnego sprzętu.

• Wymiana płynów: Wymień oleje, najlepiej na oryginalne lub, jeśli zdecydujesz się na zamienniki, wybierz te dobrej jakości, np. Shell.
• Wymiana filtrów: To samo dotyczy filtrów - również należy je wymienić.

Wiele problemów może zostać wyeliminowanych już na tym etapie. Jeśli po serwisie usterki nadal występują, dopiero wtedy należy szukać ich głębszych przyczyn.

Najczęstsze Problemy Eksploatacyjne i Ich Diagnostyka

Użytkownicy JCB TLT 30D często zgłaszają kilka typowych problemów. Poniżej przedstawiamy ich opis oraz metody diagnostyki.

Brak Poziomowania Wideł

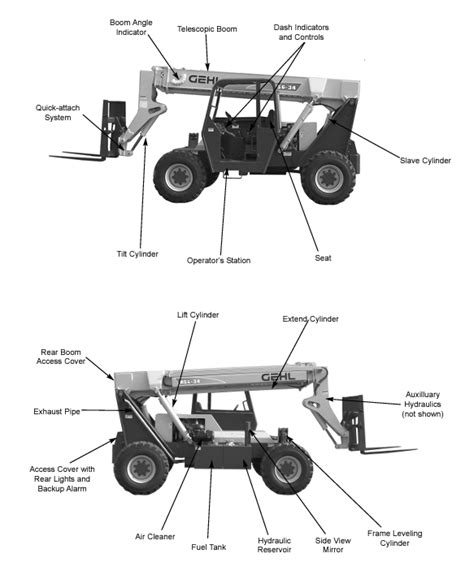

Jednym z niebezpiecznych problemów może być sytuacja, w której maszyna nie poziomuje wideł przy podnoszeniu. Za poziomowanie wideł odpowiedzialny jest dodatkowy siłownik umieszczony pod ramieniem. Jeśli istnieje możliwość wyłączenia poziomowania, należy poszukać zaworu odpowiedzialnego za jego włączanie.

Szarpana Jazda i Brak Płynności

Problem szarpania przy ruszaniu, niemożność ruszenia delikatnie, a także brak reakcji przy jeździe do przodu, gdzie sprzęt wyrywa nagle dopiero przy połowie gazu, może wskazywać na problemy z układem napędowym lub sterowaniem.

Brak Napędu (Jazda Przód/Tył) po Naprawie Elektrycznej

W przypadku JCB TLT 30d 4x4 z 2005 roku z silnikiem Perkins, po naprawie spalonej instalacji elektrycznej, maszyna może odpalać, podnoszenie może działać, ale brakuje jazdy zarówno do przodu, jak i do tyłu. Poniżej przedstawiamy kroki diagnostyczne, które należy podjąć.

Szczegółowa Diagnostyka Braku Napędu

1. Olej Hydrauliczny: Sprawdź poziom oleju hydraulicznego i uzupełnij go do stanu.
2. Elektrozawory Jazdy:
   • Wyciągnij elektrozawory jazdy przód/tył i sprawdź, czy fizycznie działają płynnie.
   • Sprawdź opór na cewkach elektrozaworów - powinien wynosić około 5,5 Ohm.
   • Wypnij wtyczki i zmierz napięcie na elektrozaworach jazdy. Brak napięcia w tym miejscu jest kluczową wskazówką.
   • W jednym z przypadków brak napięcia na elektrozaworach był spowodowany wadliwą wtyczką.
3. Wiązki i Czujniki:
   • Sprawdź wiązkę od komputera do zaworów.
   • Sprawdź wiązkę oraz czujnik prędkości obrotowej.
   • Jeden ze sterowników Susmic (ten, który kontroluje uślizgi) może pokazywać błąd czujnika skrętu na belce, jeśli fizycznie brakuje tego czujnika.
4. Sterowniki Susmic:
   • Sterownik od jazdy może nie wykazywać żadnych błędów.
   • Sterownik Susmic w kabinie po prawej stronie może nie pokazywać błędów, jedynie kiedy silnik nie pracuje, może wskazywać błąd braku prędkości obrotowej, co jest normalne.
5. Przekaźniki i Przełączniki Jazdy:
   • Sprawdź sprawność przełącznika jazdy (dźwignia pod kierownicą), który przełącza przekaźnik. Maszyna ma tylko bieg do przodu i do tyłu, przełączany elektrycznie.
   • Sprawdź przekaźniki jazdy.

Problemy z Czujnikiem Prędkości

W modelu JCB TLT 30d 4x4 z 2007 roku, problem z brakiem jazdy, pomimo działającego silnika i wysuwu ramienia, może wskazywać na uszkodzenie czujnika prędkości na pompie, np. KPPG15408, współpracującego ze sterownikiem S1 X-11 G2 AMP K196C. Kod błędu, np. `--.--`, może faktycznie wskazywać na problem z czujnikiem.

Metody Sprawdzania Czujnika Prędkości

1. Oscyloskop: Najlepiej sprawdzić czujnik oscyloskopem, ponieważ wtedy nie trzeba go wyjmować z obudowy. Podłącz sondę pod przewód sygnałowy, a krokodylek pod masę. Włącz odpowiedni kanał, ustaw próbkowanie na 5V. Po odpaleniu wózka, obserwuj, czy na oscylogramie pojawia się sygnał prostokątny. Po zgaszeniu silnika sygnał powinien ustać.
2. Miernik (jeśli brak oscyloskopu):
   • Wykręć czujnik. Przed wykręceniem zmierz, ile wystaje, aby później wkręcić go na tę samą wysokość. Zbyt głębokie wkręcenie może uszkodzić czujnik.
   • Nie odłączając czujnika od wiązki wózka, przyłóż go do czegoś metalowego.
   • Miernikiem przyłóż sondy pomiarowe między przewód sygnałowy (prawdopodobnie środkowy przewód) a masę i sprawdź, czy jest napięcie zbliżone do zasilającego (powinno być między 4,7 V a 5 V).
   • Następnie podnieś czujnik tak, aby "nie widział metalu" i sprawdź napięcie między przewodem sygnałowym a masą - teraz powinno być 0V.
3. Diagnostyka Przewodów:
   • Sprawdź przewody od wtyczki czujnika aż do sterownika. Być może któryś jest pęknięty.
   • Przewód czarny to minus (nr 416) i idzie do sterownika na pin nr 1. Sprawdź, czy nie zgubił się minus.
   • Jeśli wszędzie jest "piękne przejście", wiązkę można wykluczyć.
   • Skaczące napięcie na czujniku (np. 4,88V na zapłonie, spadające do 2,54V po odpaleniu) jest niepokojące i może wskazywać na problem z samym czujnikiem lub jego zasilaniem.

Pisk z Silnika Jazdy i Brak Oleju w Kole

Jeśli z koła, a dokładnie z silnika jazdy, zaczyna wydobywać się pisk, nasilający się do tego stopnia, że maszyna przestaje jeździć, należy natychmiast sprawdzić stan oleju. W jednym kole może być "stary" olej, a w drugim może go w ogóle brakować. Skrzynia biegów w niektórych modelach smarowana jest olejem hydraulicznym. Taka sytuacja zazwyczaj wskazuje na potrzebę wymiany uszczelnień silnika jazdy, ponieważ olej musiał się w jakiś sposób wydostać.

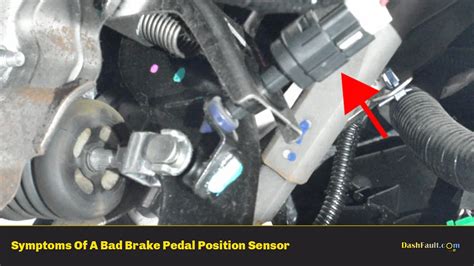

Błąd Czujnika Hamulca (Sensor Położenia Pedału)

Intermittentne problemy z jazdą (raz jedzie, raz nie) i pojawiający się błąd `--.--` na sterowniku (tym koło prawej nogi operatora) mogą wskazywać na wadliwy sygnał z czujnika hamulców, brak dobrego zasilania (5 V) tego czujnika, lub uszkodzony przewód. Jeśli maszyna rusza po pewnym czasie postoju, warto szukać załamanego przewodu między sterownikiem a kabiną. Należy dokładnie sprawdzić dużą okrągłą wtyczkę, czy wszystkie piny przewodzą.

W jednym z udokumentowanych przypadków usterką okazała się prosta przyczyna: wtyczka - połączenie sensora położenia pedału hamulca nie łączyła do końca. Przewody w tym miejscu idą ciasno i były "na styk", a także narażone na wiatr i wilgoć. Po wymianie wtyczki i przedłużeniu przewodów maszyna zaczęła działać poprawnie. Sprawdzenie oporu do ramy (np. 0,04 Ohm dla czystej masy, ale 8,5 Ohm dla innego przewodu) może wskazywać na przetarty przewód do ramy. Należy również sprawdzić, czy przewód oznaczony "BREAK" z bloku aluminiowego idzie prosto do sterownika, czy przez jakąś elektronikę.

Prawidłowa diagnostyka, od starannego sprawdzenia podstawowych elementów po zaawansowane testy z użyciem oscyloskopu, jest kluczowa dla utrzymania JCB TLT 30D w pełnej sprawności. Wiele problemów, nawet tych pozornie skomplikowanych, może mieć proste rozwiązania, często związane z wadliwymi połączeniami lub uszkodzonymi przewodami.
