Maszyny budowlane JCB, w tym popularne modele takie jak koparko-ładowarki i ładowarki teleskopowe, wykorzystują złożone układy mechaniczne i elektroniczne, aby zapewnić wydajną i bezpieczną pracę. Ten artykuł, oparty na doświadczeniach użytkowników i serwisantów, przedstawia kompleksowe podejście do problemów związanych z układami napędowymi i kierowniczymi w maszynach JCB, a także wyjaśnia kwestie dotyczące blokad mechanizmów różnicowych oraz kalibracji kół. Skupiamy się na praktycznych rozwiązaniach i wskazówkach, które pomogą w diagnostyce i naprawie typowych usterek, w tym tych związanych z czujnikami, które mogą występować w różnych modelach, takich jak JCB 35D.
Problemy z układem napędowym i elektronicznym sterowaniem
Wózek widłowy JCB TLT 35 może napotykać problemy z układem napędowym, które objawiają się specyficznymi reakcjami maszyny. Przykładem jest gwałtowne szarpanie w tył po wciśnięciu pedału hamulca do oporu.
Diagnostyka sterownika SUSMIC
W opisanej sytuacji, moduł SUSMIC wysyła pojedynczy impuls do obu cewek jazdy, przy czym mocniejszy impuls do tylnej cewki powoduje szarpanie w tył. Odpięcie tylnej cewki skutkuje szarpaniem w przód. Mimo braku zwarć i odłączenia przewodów związanych z wyborem kierunku jazdy, usterka nadal występuje, co sugeruje problem w samym module SUSMIC.
Przed rozpoczęciem bardziej zaawansowanych działań, zaleca się przetrzepanie maszyny komputerem diagnostycznym. Możliwe jest, że czujnik pedału hamulca jest rozkalibrowany, co zakłóca prawidłową pracę systemu.
Anatomia i działanie mostu napędowego JCB
Most napędowy w koparko-ładowarce JCB 3CX czy CAT 428 to jeden z najbardziej skomplikowanych i najciężej pracujących podzespołów. W przeciwieństwie do prostych rozwiązań w starych traktorach, jest to zaawansowany system mechaniczny, który musi pełnić jednocześnie trzy kluczowe funkcje:
- Dźwigać cały ciężar tylnej części maszyny wraz z ramieniem koparkowym.
- Przenosić potężny moment obrotowy ze skrzyni biegów na koła.
- Umożliwiać skręcanie (w przypadku mostu skrętnego).
Awaria któregokolwiek z jego wewnętrznych komponentów - czy to mechanizmu różnicowego, czy zwolnicy planetarnej - jest kosztowna i unieruchamia maszynę. Most napędowy składa się z centralnej obudowy (tzw. "główki") oraz dwóch bocznych "pochw", w których obracają się półosie.
Przekładnia główna: wałek ataku i koło talerzowe
W centralnej części mostu ("główce") odbywa się cały proces rozdziału napędu. Napęd z wału napędowego trafia na wałek ataku - małe koło zębate o stożkowym, hipoidalnym kształcie. Wałek ten obraca znacznie większe koło talerzowe, zmieniając kierunek napędu o 90 stopni i dokonując pierwszej, dużej redukcji prędkości obrotowej, a tym samym zwiększenia momentu obrotowego.
Anatomia Awarii
Elementy te pracują w warunkach ekstremalnych nacisków. Głośne "wycie" lub "huczenie" z mostu, nasilające się wraz z prędkością jazdy, jest typowym objawem awarii. Najczęściej jest to zużycie łożysk wałka ataku, powodujące luz i zmianę geometrii zazębienia, lub praca na starym, zanieczyszczonym oleju mostowym. Niewłaściwy olej również może być przyczyną.
Mechanizm różnicowy (dyferencjał) i jego blokady
Koło talerzowe nie jest połączone bezpośrednio z półosiami, ale z koszem mechanizmu różnicowego. Mechanizm ten jest niezbędny, gdy maszyna skręca, ponieważ koło po wewnętrznej stronie zakrętu pokonuje krótszą drogę niż koło po zewnętrznej i musi obracać się wolniej. Bez dyferencjału, oba koła musiałyby się ślizgać, co prowadziłoby do niszczenia opon i potężnych naprężeń w moście.
Jak działa dyferencjał?
Wewnątrz kosza znajdują się małe koła zębate, tzw. satelity. Rozdzielają one moment obrotowy na dwa koła koronowe, z których każde jest połączone z jedną półosią.
Problem z dyferencjałem
Wadą dyferencjału jest to, że moment obrotowy zawsze ucieka tam, gdzie ma lżej. Jeśli jedno koło (np. lewe) wpadnie w głębokie błoto i straci przyczepność, cały moment obrotowy zostanie na nie przeniesiony. Będzie się ono bezradnie kręcić, podczas gdy prawe koło, stojące na twardym gruncie, pozostanie w miejscu. Maszyna utknie.
Rozwiązanie: Blokada mechanizmu różnicowego
Istnieją dwa główne rozwiązania tego problemu:
- Blokada 100%: Uruchamiana przez operatora (pedał lub przycisk), mechanicznie "spina" oba koła koronowe, sprawiając, że obracają się z identyczną prędkością.
- Mechanizm o Ograniczonym Poślizgu (LSD - Limited Slip Differential): Działa automatycznie. Mechanizmy LSD z tarczkami ciernymi wymagają specjalnego oleju (jak JCB Axle Oil HP Plus - HPD), który zawiera modyfikatory tarcia.
Anatomia Awarii
Głośne, metaliczne stuki i zgrzyty podczas skręcania, problemy z załączeniem blokady lub jej "trzymanie" na zakrętach to typowe objawy. Najgroźniejszą awarią jest pęknięcie sworznia satelitów lub wyłamanie zębów samych satelitów. Dzieje się tak często z powodu pracy na oponach o różnym stopniu zużycia (co wymusza na dyferencjale ciągłą pracę) lub przez gwałtowne "strzały" ze sprzęgła przy włączonej blokadzie.
Półosie napędowe
Po tym, jak mechanizm różnicowy rozdzielił napęd na lewą i prawą stronę, moc musi zostać przeniesiona do samych kół. Odbywa się to poprzez długie, stalowe wały biegnące wewnątrz pochw mostu - półosie. Ich zadaniem jest przeniesienie napędu (wysokiej prędkości obrotowej, ale jeszcze stosunkowo niskiego momentu) z kół koronowych dyferencjału na zewnątrz, do mechanizmu zwolnicy planetarnej w piaście.
Anatomia Awarii
Półoś jest zaprojektowana jako "bezpiecznik" w układzie. Najczęściej pęka z powodu gwałtownego obciążenia udarowego, np. gdy jedno koło buksuje w błocie i nagle łapie przyczepność na twardym gruncie.

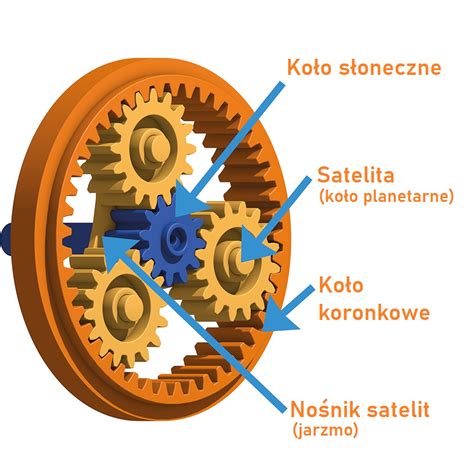

Zwolnice planetarne
Zwolnica planetarna to absolutnie kluczowy i najbardziej genialny element mostu napędowego w ciężkiej maszynie. Gdyby napęd z dyferencjału trafiał bezpośrednio na koło, cała redukcja prędkości i zwielokrotnienie momentu obrotowego musiałoby odbywać się w skrzyni biegów i przekładni głównej. Aby przenieść tak gigantyczny moment obrotowy (potrzebny do pchania urobku), półosie musiałyby być niezwykle grube i ciężkie, podobnie jak cały mechanizm różnicowy.
Rozwiązanie: Przekładnia Planetarna
Inżynierowie przenieśli ostatni etap redukcji prędkości (i zwielokrotnienia siły) na sam koniec układu - do piasty koła. Działa to tak:
- Półoś (przenosząca dużą prędkość, mały moment) jest połączona z małym kołem zębatym w piaście, zwanym kołem słonecznym (słoneczkiem).
- Koło słoneczne obraca kilka mniejszych kół zębatych - satelitów.
- Satelity te toczą się po wewnętrznym uzębieniu koła koronowego (pierścienia), które jest na stałe przymocowane do obudowy mostu.
- Satelity są osadzone w masywnym jarzmie (nośniku), które jest połączone bezpośrednio z piastą koła.
Efektem jest przekształcenie szybkiej rotacji półosi na bardzo wolny, ale potężny obrót jarzma, a tym samym koła.
Anatomia Awarii
Głośne, rytmiczne stukanie, chrobotanie lub zgrzytanie dochodzące z okolicy koła, nasilające się przy skręcaniu pod obciążeniem, oraz gwałtowny wzrost temperatury w piaście, to typowe objawy. Główne przyczyny to:
- Awaria Oleju: Zwolnica jest zamkniętym układem smarowanym tym samym olejem co dyferencjał. Najczęstszą przyczyną awarii jest wyciek oleju przez zużyte uszczelnienie piasty (uszczelnienie czołowe / duo-cone).
- Awaria Łożysk: Uszkodzone łożyska.
- Zniszczenie Kół Zębatych: Gdy łożyska ulegną zniszczeniu, satelity tracą osiowość, zaczynają pracować pod kątem, ich zęby nie zazębiają się prawidłowo. Dochodzi do powstawania wżerów (pittingu), a w końcu do wyłamania zębów satelitów, koła słonecznego lub koła koronowego.
Diagnostyka i typowe awarie mostu napędowego
Diagnostyka na podstawie oleju
Most napędowy jest układem zamkniętym, smarowanym jednym olejem (zazwyczaj tym samym co skrzynia biegów lub oddzielnym olejem mostowym). Stan tego oleju to najlepsze narzędzie diagnostyczne. Przy każdej wymianie oleju w moście, korek spustowy (który jest zazwyczaj magnetyczny) należy dokładnie obejrzeć.
- "Szary Pył" lub "Jeżyk": Niewielka ilość drobniutkiego, stalowego pyłu, który tworzy na magnesie "jeżyka", jest objawem normalnym.
- Błyszczące, Srebrne Płatki (jak brokat): Bardzo zły znak. To resztki zniszczonych łożysk (np. łożysk wałka ataku lub łożysk stożkowych w zwolnicy).
- Duże Kawałki Stali: Awaria katastrofalna. To fragmenty wyłamanych zębów (z satelitów, koła talerzowego lub zwolnicy) albo resztki pękniętego sworznia satelitów.
- Ciemny, Czarny Szlam (jak pasta): To nie są opiłki metalowe, ale raczej oznaka zużycia oleju lub przedostania się zanieczyszczeń.
Inne przyczyny awarii
- Praca na Niskim Poziomie Oleju: Spowodowana wyciekami.
- Różne Rozmiary Opon: Montaż opon o różnym stopniu zużycia (lub, co gorsza, o innym rozmiarze) na tej samej osi zmusza mechanizm różnicowy do ciągłej pracy, nawet podczas jazdy na wprost.
Typowe objawy i pytania
- Moja maszyna "głośno wyje" podczas jazdy.
Może to wskazywać na zużycie łożysk wałka ataku lub pracę na zanieczyszczonym oleju mostowym.
- Podczas skręcania słyszę głośne stuki i szarpnięcia z tylnego mostu. Co to jest?
Jeśli masz most z blokadą LSD, jest to klasyczny objaw zużycia oleju lub zalania go niewłaściwym olejem (bez dodatków LSD). Tarczki "sklejają się" i szarpią.
- Straciłem napęd na jedno koło, słyszałem głośny "strzał". Co się stało?
Na 99% jest to ukręcona półoś napędowa.
- Czy mogę mieszać oleje przekładniowe różnych producentów?
Nie jest to zalecane. Mimo że mają tę samą klasę (np. GL-5), mogą mieć różne pakiety dodatków, które nie są ze sobą w pełni kompatybilne.
- Czy olej w moście trzeba wymieniać, skoro to układ zamknięty?
Tak. Olej zużywa się chemicznie (traci właściwości EP), a także gromadzi zanieczyszczenia (opiłki, woda z kondensacji).
Problemy z trakcją i blokadą mechanizmu różnicowego w JCB
Wielu operatorów koparko-ładowarek JCB, w tym modeli 3CX ECO i 2CX, napotyka trudności z trakcją w trudnych warunkach terenowych. Maszyny te często mają problem z wyjazdem, ponieważ moc jest przekazywana na koło o mniejszym oporze, co skutkuje kręceniem się jednego koła z przodu i jednego z tyłu po przekątnej.
Brak automatycznej blokady dyferencjału w JCB
Użytkownicy i serwisanci zgodnie potwierdzają, że w większości koparko-ładowarek JCB nie ma automatycznej blokady ciernej, przynajmniej w maszynach wyprodukowanych do 2005 roku. Niektórzy sugerują, że rozwiązanie to mogło zostać wprowadzone w nowszych modelach po 2010 roku.
- Dzielony pedał hamulca: Wiele maszyn JCB wyposażono w dzielony pedał hamulca, który częściowo pełni funkcję blokady, jednak jego skuteczność w terenie jest ograniczona. Może być pomocny przy skręcaniu, gdy przód idzie prosto, ale w błocie jego użyteczność jest znikoma.
- Mechanizm LSD (Limited Slip Differential): Niektóre maszyny, nawet z roczników takich jak 1996, mogą być wyposażone w mechanizm różnicowy o ograniczonym poślizgu (LSD). Działa on na zasadzie różnicy szybkości obrotów kół i jest wbudowany bezpośrednio w most, wykorzystując tarcze hamulcowe. Jest to rozwiązanie znacznie skuteczniejsze niż tradycyjna mechaniczna blokada.
Operatorzy często wypracowują własne metody radzenia sobie z problemami trakcji, np. szybki ruch łyżką, aby "podepchnąć" maszynę do przodu.
Problemy z pękającymi wałkami atakującymi w mostach
Wielokrotne uszkodzenia wałka atakującego w tylnym, a sporadycznie i w przednim moście, stanowią poważny problem. Jeden z użytkowników zgłosił aż cztery takie przypadki w ciągu dwóch lat w tylnym moście i jeden w przednim. Mechanik sugerował, że przyczyną może być nieodpowiedni wałek.
Diagnostyka i dobór części
Kluczowe dla rozwiązania problemu jest prawidłowe zdiagnozowanie przyczyny i dobór odpowiednich części. Niezbędne jest podanie numeru seryjnego maszyny, aby serwis mógł określić właściwe przełożenie i liczbę zębów na wałku atakującym i kole talerzowym. Maszyny z różnymi rozmiarami kół (np. 26 cali z tyłu i 20 cali z przodu) wymagają precyzyjnego dopasowania komponentów mostu.
Ważne jest, aby stosować oryginalne części, ponieważ zamienniki o nieodpowiednich parametrach mogą prowadzić do powtarzających się awarii, takich jak pukanie w moście i jego ostateczne zablokowanie.
JCB 3CX w akcji # 259 Poważna awaria koparki cz.3. Montaż końcowy tylnego mostu
Sterowanie osiami skrętnymi i kalibracja kół: rola czujników
Problemy z układem kierowania w maszynach JCB, zwłaszcza w modelach z czterema kołami skrętnymi (np. JCB 527-58 Agri), są często zgłaszane. Mogą one objawiać się niesynchronizacją osi, zablokowaniem w jednym trybie kierowania lub "psim chodem" maszyny, gdzie osie skręcają się, ale maszyna nie jest w stanie jechać prosto. W takich przypadkach kluczową rolę odgrywają czujniki położenia kół, często montowane bezpośrednio na moście.
Diagnozowanie usterek czujników położenia kół

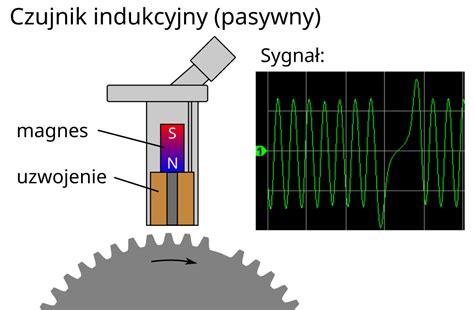

W przypadku problemów z układem kierowania, pierwszym krokiem jest sprawdzenie czujników położenia kół. W nowszych maszynach czujniki te są zazwyczaj sześcioprzewodowe, w starszych trójprzewodowe z wbudowaną kontrolką. Brak reakcji na przełączanie trybów lub wyświetlanie błędów na panelu sygnalizuje problem.
Procedura diagnostyki i kalibracji
- Sprawdzenie kontrolek: Upewnij się, że diody sygnalizujące tryb jazdy (jeśli występują) prawidłowo świecą. Ich brak może wskazywać na problem.
- Weryfikacja czujników: Jeśli czujniki są takie same (np. dwa zbliżeniowe), wykonaj pomiary porównawcze we wtyczkach czujników i wiązek. W przypadku podejrzenia uszkodzenia czujnika, spróbuj zamienić miejscami czujniki z przedniej i tylnej osi (jeśli są identyczne). Jeśli funkcja zostanie przełączona, oznacza to uszkodzenie jednego z nich.
- Kalibracja kół (tzw. "psi chód"):
- Ustaw tylną oś na prosto.
- Zasłoń metalowym przedmiotem przedni czujnik, aby "oszukać" przednią oś.
- Wyłącz maszynę, a następnie przekręć kluczyk w pozycję "I" (zapłon).
- W niektórych przypadkach samo ustawienie kół na wprost i "oszukanie" sterownika poprzez przysunięcie metalu do czujników (jeśli czujniki nie są zamontowane w swoim miejscu) może pozwolić na zmianę trybu.
- Wymiana uszkodzonego czujnika: Po zidentyfikowaniu uszkodzonego czujnika (np. tylnego, który jest często kluczowy dla zmiany skrętu z trybu kraba czy circle na skręt tylko przednimi kołami), należy go wymienić na nowy. Rekomendowane jest użycie oryginalnych części.
- Regulacja po wymianie: Po wymianie czujnika i zamontowaniu go w odpowiednim miejscu, należy go wyregulować, aby skręt działał prawidłowo.
Kierowanie w JCB wymaga, aby koła były ustawione na wprost przed zmianą trybu.
Podsumowanie i rekomendacje
Most napędowy to skomplikowany system, a jego prawidłowe funkcjonowanie jest kluczowe dla wydajności maszyny JCB. Regularna kontrola oleju i stosowanie płynów o właściwej specyfikacji to najtańsze ubezpieczenie przed remontem. Ważne jest również dbanie o czujniki i ich prawidłową kalibrację, szczególnie w maszynach z zaawansowanymi układami kierowniczymi.
