Koparko-ładowarka JCB 3CX to maszyna ceniona za swoją wszechstronność i niezawodność. Jednak, jak każde złożone urządzenie, może borykać się z awariami, w tym z problemami dotyczącymi układu hydraulicznego, a w szczególności funkcji poziomowania i pływającej łyżki. Niesprawność tych systemów znacząco obniża efektywność pracy i komfort operatora, a ich diagnostyka często wymaga systematycznego podejścia.
Początkowe objawy problemu z opuszczaniem łyżki
Jednym z typowych zgłaszanych problemów jest sytuacja, w której podczas intensywnej i ciągłej pracy, na przykład przy załadunku piasku, łyżka nie chce się opuszczać. Teleskop działa poprawnie, a sama łyżka bez problemu unosi się, lecz po około kwadransie pracy jej opuszczenie staje się niemożliwe. Dopiero po odczekaniu 2-3 godzin maszyna jest w stanie wykonać kolejne cykle załadunku, jednak problem szybko powraca.
Zrozumienie funkcji: Pływająca łyżka i automatyczne poziomowanie
Czym jest funkcja pływającej łyżki?
Funkcja pływającej łyżki w koparko-ładowarce JCB 3CX to jedno z najważniejszych udogodnień, które w znaczący sposób wpływa na efektywność prac niwelacyjnych oraz komfort operatora podczas przejazdów transportowych. System ten pozwala na swobodny ruch ramienia ładowarkowego w pionie, co sprawia, że łyżka idealnie kopiuje nierówności terenu pod własnym ciężarem, zamiast sztywno wbijać się w podłoże lub zawisać w powietrzu. Gdy ta funkcja nagle przestaje działać, praca staje się znacznie trudniejsza, wymagając od operatora nieustannej, manualnej korekty wysokości. Prowadzi to nie tylko do spowolnienia procesu wyrównywania nawierzchni, ale także do szybszego zużycia lemiesza oraz elementów układu hydraulicznego.
Aktywacja trybu pływającego odbywa się zazwyczaj poprzez przesunięcie dźwigni ładowarki maksymalnie do przodu, aż do momentu pokonania wyczuwalnego oporu, który blokuje suwak w odpowiedniej pozycji. Można to również osiągnąć poprzez dociśnięcie dźwigni przedniej łyżki do maksymalnej pozycji kopiowania, co blokuje ją i umożliwia swobodny przelew oleju, pozwalając łyżce dopasować się do terenu pod własnym ciężarem. Jest to przydatne na przykład przy odśnieżaniu czy wyrównywaniu terenu.
System automatycznego poziomowania łyżki (Shovel Reset)
System automatycznego poziomowania łyżki, często nazywany funkcją „Shovel Reset”, jest kluczowym elementem zwiększającym produktywność koparko-ładowarki. Pozwala operatorowi jednym ruchem dźwigni opuścić ramiona i automatycznie ustawić łyżkę w idealnej, poziomej pozycji roboczej. Poziomowanie łyżki jest sygnalizowane przez dwie diody (pomarańczową i zieloną) umieszczone na prawej belce przedniego ramienia - pozycja zielona wskazuje na osiągnięty poziom. System ten oszczędza sekundy przy każdym cyklu załadunku, co w skali dnia daje ogromną przewagę. Jego sercem jest indukcyjny czujnik zbliżeniowy, którego zadaniem jest precyzyjne wykrycie metalowego znacznika na ramieniu ładowarki. Po wykryciu znacznika, czujnik wysyła sygnał do układu hydraulicznego, aby automatycznie ustawić łyżkę w zaprogramowanej pozycji roboczej.
Title: JCB 3CX Plus Bucket Auto Leveling | How It Works (Full Explanation)
Diagnostyka i potencjalne przyczyny usterek
Problemy z układem sterowania
Najczęstszą awarią, przez którą w JCB 3CX nie działa pływająca łyżka, jest usterka układu sterowania ukrytego w joysticku lub przełącznikach na pulpicie. Z czasem mechanizm zapadki wewnątrz rozdzielacza może ulec wyrobieniu lub zanieczyszczeniu starym, spieczonym smarem, co uniemożliwia poprawne zapięcie funkcji. Warto również zwrócić uwagę na stan instalacji elektrycznej, zwłaszcza jeśli maszyna jest wyposażona w system SRS (Smooth Ride System), który często współpracuje z funkcją pływania. Uszkodzona cewka elektrozaworu, zaśniedziałe styki w kostkach pod kabiną lub przerwany przewód wewnątrz kolumny kierowniczej to standardowe punkty, które należy sprawdzić miernikiem uniwersalnym, zanim przejdziemy do demontażu ciężkich podzespołów hydrauliki siłowej.
Elektryka i czujniki zbliżeniowe
Indukcyjny czujnik zbliżeniowy jest kluczowym elementem w systemie automatycznego poziomowania. Czujniki są wrażliwe na zanieczyszczenia i problemy z instalacją elektryczną. Przed montażem nowego czujnika, należy dokładnie oczyścić jego gniazdo i wtyczkę. Awaria tego czujnika jest najczęstszą przyczyną niedziałania funkcji poziomowania. Wymiana czujnika jest zalecana, jeśli maszyna traci na wydajności. Zanieczyszczony lub zardzewiały pręt może zakłócać pracę czujnika.
Testowanie czujnika

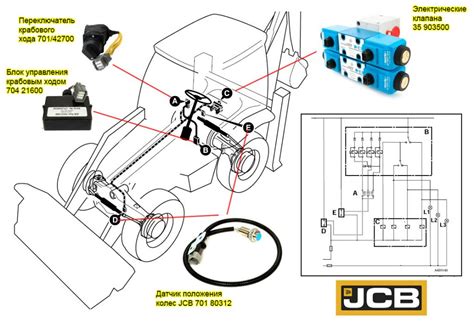

Czujnik ma trzy przewody: prąd, masa (zazwyczaj oznaczona numerem 6 na początku numeru przewodu) i sygnał prądowy, który zmienia się w zależności od tego, czy czujnik widzi metal, czy nie. Czujnik musi się zaświecić lub zgasnąć w zależności od obecności metalu. Jeżeli się nie świeci, może brakować masy lub zasilania, albo czujnik jest uszkodzony. Jeśli czujnik się świeci (widzi pręt), prąd idzie do magnesu na dole rozdzielacza, do środkowej sekcji (kabel dwupinowy). Jeśli czujnik się nie świeci, magnes puszcza. Sprawdź również przekaźnik. Na czujniku należy sprawdzić przejście między prądem a sygnałem - powinno być, jeśli zbliżymy do niego metal, i nie, jeśli go oddalimy.
Testowanie czujnika wymaga podłączenia napięcia. Aby sprawdzić jego działanie na sucho (bez podpięcia do rozdzielacza), należy podać napięcie. Można również odkręcić czujnik skrętu (jeśli jest) koło siłownika i podłączyć go do instalacji poziomowania, aby sprawdzić, czy działa. Należy pamiętać, że czujnik skrętu ma odwrotną zasadę działania - świeci dopiero po zbliżeniu metalu. Ważne jest, aby nie dziurawić izolacji przewodów podczas diagnostyki, aby uniknąć problemów w przyszłości.
Hydraulika siłowa i rozdzielacz główny

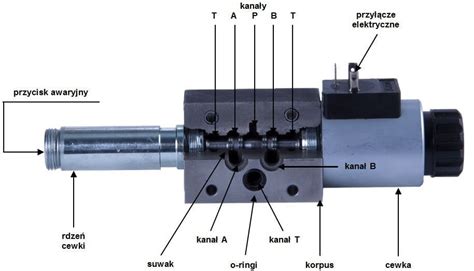

Jeżeli sterowanie elektryczne i mechaniczne dźwigni wydaje się sprawne, sercem problemu zazwyczaj okazuje się sekcja pływająca w rozdzielaczu głównym ładowarki. Funkcja pływania polega na takim ustawieniu suwaka, aby obie komory siłowników podnoszenia zostały połączone ze sobą oraz jednocześnie z linią powrotną do zbiornika oleju (tankiem). Jeśli wewnątrz sekcji doszło do pęknięcia sprężyny centrującej lub nagromadzenia opiłków metalu, suwak może nie osiągać swojego pełnego zakresu pracy, blokując przepływ oleju niezbędny do swobodnego ruchu tłoczysk.
Warto sprawdzić, czy powrót oleju nie jest gdzieś załamany lub zatkany. W systemach poziomowania łyżki występuje zawór współpracujący z opuszczaniem ramienia, połączony z tylnym siłownikiem. Istnieją również zamki na siłowniku, chroniące przed opadnięciem w przypadku pęknięcia węża, czasem występują dwa takie zabezpieczenia.
Zawory szokowe i zwrotno-dławiące
Innym aspektem są zawory szokowe oraz zawory zwrotno-dławiące, które mają za zadanie chronić układ przed gwałtownymi skokami ciśnienia. Ich nieszczelność lub zacięcie się w pozycji zamkniętej skutecznie uniemożliwi przejście układu w tryb bezciśnieniowy. W takim przypadku konieczna jest weryfikacja ciśnień na poszczególnych sekcjach oraz inspekcja wizualna suwaków pod kątem zarysowań, które mogą świadczyć o obecności zanieczyszczeń w oleju hydraulicznym.
Akumulatory hydrauliczne i system amortyzacji ramienia (SRS)
W nowszych generacjach JCB 3CX funkcja pływająca jest ściśle powiązana z systemem amortyzacji ramienia, znanym szerzej jako SRS (Smooth Ride System). System ten opiera się na akumulatorach hydraulicznych wypełnionych azotem, które pełnią rolę „poduszek” amortyzujących drgania. Awaria membrany w takim akumulatorze lub całkowity wyciek azotu sprawia, że układ staje się sztywny, co operatorzy często mylą z awarią samej funkcji pływającej. Jeśli podczas przejazdu po nierównościach maszyna nadmiernie skacze, a ramię nie wykazuje żadnej elastyczności, problem najpewniej leży w utracie ciśnienia wstępnego w hydroakumulatorach. Praca z niesprawnym układem SRS nie tylko obniża komfort, ale przede wszystkim generuje potężne naprężenia na sworzniach i tulejach oraz na samej konstrukcji ramy maszyny, co w dłuższej perspektywie może prowadzić do pęknięć zmęczeniowych materiału.
Stan oleju hydraulicznego i filtrów
Często pomijaną przyczyną problemów z pływającą łyżką jest stan samego medium roboczego, czyli oleju hydraulicznego. Zbyt wysoka lepkość oleju w niskich temperaturach lub jego silne przepracowanie może powodować opóźnione reakcje suwaków w rozdzielaczu. Co więcej, mikroskopijne zanieczyszczenia, które przedostają się do układu przez nieszczelne uszczelniacze siłowników, mogą osadzać się w precyzyjnych kanałach sterujących. Regularna wymiana filtrów hydraulicznych oraz dbałość o czystość szybkozłączy to podstawa, bez której nawet nowa obudowa hydroklapy czy zregenerowany rozdzielacz szybko ulegną ponownej awarii. Warto przy okazji serwisu sprawdzić dno zbiornika hydraulicznego pod kątem obecności osadów metalicznych, które są jasnym sygnałem, że któraś z pomp lub siłowników zaczyna ulegać procesowi zacierania, co bezpośrednio rzutuje na precyzję działania wszystkich funkcji pomocniczych, w tym również trybu pływania.
Problem z utrzymaniem ciśnienia w układzie hydraulicznym
Użytkownicy maszyn, takich jak JCB 3CX Super '97, zgłaszają również problem z brakiem utrzymania ciśnienia w układzie hydraulicznym, co skutkuje opadaniem uniesionego osprzętu (przedniego i tylnego ramienia) oraz stóp podporowych. W takiej sytuacji należy przede wszystkim sprawdzić ewentualne przecieki pod maszyną. Często problem leży w rozdzielaczu, a także w zaworach blokujących. Konieczna może być również wymiana oleju hydraulicznego i filtrów, ponieważ czystość układu ma fundamentalne znaczenie dla jego prawidłowego funkcjonowania.
Zalecana profilaktyka i serwis
Rozwiązanie problemu niedziałającej funkcji pływającej w JCB 3CX wymaga systematycznego podejścia, zaczynając od najprostszych elementów sterujących, aż po zaawansowane komponenty hydrauliki. Regularne smarowanie cięgien sterujących, kontrola stanu wiązek elektrycznych oraz dbałość o parametry oleju to najprostsze sposoby na unikanie tej irytującej usterki. Pamiętajmy, że każda maszyna budowlana pracuje w środowisku o wysokim zapyleniu i zmiennych temperaturach, co sprzyja korozji styków i starzeniu się elementów gumowych. Inwestycja w wysokiej jakości części zamienne, takie jak oryginalne uszczelnienia czy sprawdzone elementy obudowy mechanizmów, zwraca się w postaci braku przestojów na budowie. Sprawna funkcja pływająca to nie tylko wygoda, ale przede wszystkim mniejsze zużycie paliwa dzięki mniejszym oporom podczas niwelacji oraz znacznie dłuższa żywotność konstrukcji przedniej części maszyny.
