Pod symbolem JCB 3CX kryje się jedna z najpopularniejszych koparko-ładowarek na świecie, ceniona za swoją mobilność i uniwersalność. Maszyna ta stała się niemal synonimem swojej klasy na placach budowy w Polsce i Europie od ponad 40 lat. Jej fenomen opiera się na połączeniu wszechstronności, niezawodności i ciągłych innowacji.
W tym artykule przyjrzymy się bliżej charakterystyce modelu JCB 3CX, jego danym technicznym, parametrom oraz zaletom, które sprawiają, że jest to maszyna wybierana do różnorodnych prac budowlanych, ziemnych, ogrodniczych oraz załadunkowo-rozładunkowych.
Kluczowe Cechy i Zalety Koparko-ładowarki JCB 3CX
Koparko-ładowarka JCB 3CX to maszyna wielofunkcyjna, która doskonale radzi sobie zarówno z pracami ziemnymi, jak i transportem materiałów. Jej kompaktowa konstrukcja umożliwia łatwe manewrowanie w ciasnych przestrzeniach, co jest kluczowe na wielu placach budowy. Solidna konstrukcja zapewnia trwałość i długowieczność nawet w najbardziej wymagających środowiskach.
Wszechstronność maszyny zwiększa dostępność szerokiej gamy szybko wymienialnych osprzętów, takich jak łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy czy frezy. Uniwersalna łyżka szczękowa „6 w 1” pozwala na kopanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów. Dzięki tylnej łyżce, operator może wykopać około 100 m³ gruntu w ciągu 8 godzin pracy.
Historia modelu 3CX jest nierozerwalnie związana z historią firmy JCB. W 1953 roku Joseph Cyril Bamford stworzył JCB Mk 1 - pierwszą na świecie koparko-ładowarkę. Prawdziwa dominacja rozpoczęła się jednak wraz z serią "3C", a model 3CIII z 1977 roku sprzedał się w ogromnych ilościach.
Dane Techniczne i Parametry Robocze
Parametry techniczne koparko-ładowarki JCB 3CX mogą się różnić w zależności od konkretnej wersji lub roku produkcji, dlatego zaleca się sprawdzenie aktualnych informacji na oficjalnej stronie producenta lub u sprzedawcy. Poniżej przedstawiono ogólne parametry, które pomogą w wyborze odpowiedniego agregatu do prac budowlanych lub rolniczych.
Silnik
W koparko-ładowarkach JCB 3CX stosowane są wydajne silniki, które zapewniają wysoką moc i moment obrotowy przy niskich obrotach, co przekłada się na niższe zużycie paliwa i wysoką wydajność.

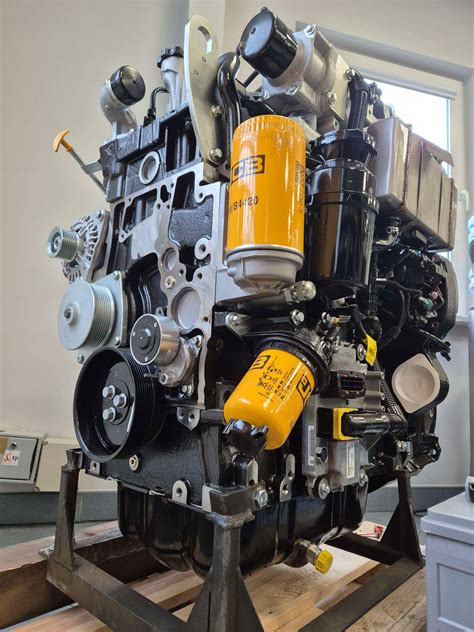

- Silnik JCB EcoMAX: Nie wymaga systemu oczyszczania gazów spalinowych (DPF), co obniża koszty eksploatacji. Wykorzystuje wysokiej klasy oleje odporne na wysoką temperaturę i nie wymaga stosowania AdBlue. Osiąga moc roboczą 63 kW (85 KM) i moment obrotowy od 1200 obr./min.
- Silnik Perkins 1004-40T: W niektórych wersjach spotykany jest 4-cylindrowy silnik wysokoprężny o pojemności 4 litrów. Osiąga moc maksymalną do 100 KM i moment obrotowy do 400 Nm.
- Efektywność paliwowa: Systemy takie jak EcoRoad, EcoLoad i EcoDig, wykorzystujące transformatory hydrauliczne z blokadą oraz układy hydrauliczne z trzema pompami, mogą obniżyć zużycie paliwa nawet o 25% podczas kopania.
Wymiary
Kompaktowe wymiary JCB 3CX ułatwiają transport i manewrowanie na placu budowy:
- Długość konstrukcyjna: 5620 mm
- Całkowita szerokość: 2360 mm
- Wysokość kabiny: 2780 mm
- Całkowita wysokość: 3610 mm
- Minimalny prześwit pod podporą: 370 mm
- Minimalny prześwit pod łyżką: 500 mm
Parametry Techniczne
Poniższa tabela przedstawia kluczowe parametry techniczne, określające możliwości robocze maszyny:
| Parametr | Specyfikacja |
|---|---|
| Moc robocza | 63 kW / 85 KM (standardowa) |
| Masa robocza | 7370 kg (może się różnić w zależności od konfiguracji, np. 7600 kg dla 3CX) |
| Maksymalna pojemność łyżki do kopania | 0,3 m³ |
| Szerokość łyżki do kopania | 60 cm |
| Maksymalna pojemność łyżki do ładowania | 1 m³ |
| Szerokość łyżki do ładowania | 2,23 m |
| Kąt obrotu łyżki | 201° |
| Maksymalna głębokość kopania | 4,24 m (może być większa w wersjach z wysięgnikiem teleskopowym) |
| Maksymalna prędkość | 37 km/h |
| Maksymalny udźwig ładowarki | 1850 kg (czasem podawane do 2500 kg dla silnika 55,4 kW) |
| Maksymalna wysokość podnoszenia ładunku | 3,23 m |
| Pojemność zbiornika (paliwa) | 143 l |
| Podwozie | Z napędem na wszystkie koła |
| Skrzynia biegów | Mechaniczna / Półautomatyczna (Powershift) |
| Zużycie paliwa (szacunkowe) | ~8 l/h (zależne od obciążenia i trybu pracy) |
Układ Kierowniczy
Układ kierowniczy jest w pełni zhydraulizowany, oferując dwa tryby pracy:
- Skręt dwóch kół: optymalny do jazdy po drogach.
- Skręt czterech kół: umożliwia precyzyjne manewrowanie podczas transportu ładunków i pracy w ograniczonych przestrzeniach.
Koło kierownicy ma zakres 2 i 3/4 obrotu od oporu do oporu.
Specjalne Funkcje i Technologie
Innowacyjne systemy zastosowane w JCB 3CX znacząco podnoszą jego wydajność i komfort pracy:
- EcoRoad / TorqueLock: System blokady zmiennika momentu obrotowego w skrzyni biegów, który przy wyższych prędkościach tworzy bezpośrednie połączenie między silnikiem a skrzynią, zmniejszając zużycie paliwa nawet o 25% i zwiększając prędkość jazdy o około 10%.
- EcoLoad: Umożliwia sterowanie prędkością układu hydraulicznego, poprawiając siłę uciągu przy niskich obrotach silnika i zmniejszając zużycie paliwa.
- EcoDig: System hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie, co przekłada się na większą wydajność i mniejsze zużycie paliwa podczas kopania (nawet o 15%).
- PowerSlide: Specjalny napęd hydrauliczny umożliwiający przesuwanie tylnego zawieszenia koparki po prowadnicy, co ułatwia zmianę pozycji maszyny.
- SRS (SmoothRide System): Kompensator drgań tylnego urządzenia zawieszonego, zapobiegający wysypywaniu się ładunku z łyżki podczas jazdy.
- LSD (Limited Slip Differential): System ograniczający poślizg kół, zapobiegający nadmiernemu zużyciu opon.
- SmoothRide JCB: System minimalizujący przechyły maszyny w czasie jazdy.
JCB - Jak korzystać z przesuwu bocznego
Kabina Operatora - Komfort i Ergonomia
Kabina koparko-ładowarki JCB 3CX została zaprojektowana z myślą o maksymalnym komforcie i bezpieczeństwie operatora, co przekłada się na wydajność pracy:
- Widoczność: Kompaktowa budowa silnika i niska maska zapewniają doskonałą widoczność. Wielowarstwowe, wytrzymałe szkło zwiększa bezpieczeństwo.
- Ergonomia: Jasna, przejrzysta i czytelna deska rozdzielcza oraz ergonomiczne, montowane w siedzeniu elementy sterujące ułatwiają obsługę.
- Funkcjonalność: Kabina posiada klimatyzację, klimatyzowany schowek na jedzenie oraz funkcjonalnie skonstruowane wnętrze.
- Komfort termiczny: Dostępne są podgrzewana szyba, podgrzewane lusterka oraz system automatycznego ogrzewania, pracujący niezależnie od silnika głównego.
- Izolacja: Dobra izolacja akustyczna i antywibracyjna utrzymuje poziom hałasu wewnątrz poniżej 73 dB.
- System sterowania: Ręczny system sterowania umożliwia wybór schematu sterowania (JCB X+, SAE, ISO+). Fotel jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem.
- Wyposażenie dodatkowe: W niektórych konfiguracjach dostępne jest ogrzewanie i odmrażanie przedniej szyby i lusterek, radio oraz magnetofon z głośnikami.
Bezpieczeństwo Operatora
Bezpieczeństwo pracy jest priorytetem, dlatego JCB 3CX wyposażona jest w liczne systemy zabezpieczające:
- System ostrzegania o pozycji stabilizatora podczas ruchu.
- Duże antypoślizgowe stopnie ułatwiające wejście i wyjście z kabiny.
- Wzmocniona konstrukcja kabiny.
- Opony zabezpieczone przed przebiciem płynem.
Serwisowanie i Konserwacja
Maszyny JCB 3CX są projektowane z myślą o łatwości serwisowania:
- System CANBUS: Informuje o niezbędnych przeglądach i procesach zachodzących w koparce, wyświetlając dane na monitorze w kabinie.
- Dostęp do podzespołów: Konstrukcja silnika i rozmieszczenie agregatów zapewniają szybki dostęp do wszystkich węzłów i podzespołów, co ułatwia codzienną kontrolę, konserwację i naprawy.
- Zabezpieczenia: Układy elektryczne i hydrauliczne są zabezpieczone przed ewentualnymi uszkodzeniami.
Główne Modyfikacje Koparko-ładowarki JCB 3CX
Firma JCB oferuje kilka modyfikacji koparko-ładowarki JCB 3CX, różniących się konfiguracją i możliwościami:
- 3CX: Standardowy model ze stałym ramieniem.
- 3CX Sitemaster: Wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania do 5,5 m. Jest to najpopularniejsza i najbardziej uniwersalna wersja, stanowiąca "złoty środek" w ofercie.
- 3CX Contractor: Najmocniejsza wersja, wyposażona w silnik wysokoprężny z turbodoładowaniem, osiągająca moc do 100 KM. Posiada teleskopowy wysięgnik.
- 3CX Super: Wersja charakteryzująca się czterema równymi kołami i napędem na obie osie skrętne, co znacznie poprawia manewrowość. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
- Pothole Master: Modyfikacja wyposażona we frezarkę typu planującego i łyżkę ze szczotką, przeznaczona do naprawy i konserwacji dróg.
- ECO: Najnowsze generacje, w których główny nacisk położono na ekologię i oszczędność paliwa.
Przesuw Boczny (Sideshift): Ikoniczne rozwiązanie JCB, pozwalające na hydrauliczne przesuwanie całej wieżyczki koparkowej wzdłuż tylnej ramy, co ułatwia pracę w ograniczonych przestrzeniach.
Zastosowania
Koparko-ładowarka JCB 3CX znajduje szerokie zastosowanie w wielu gałęziach przemysłu, głównie budowlanym. Jest niezastąpiona podczas:
- Wykopów pod fundamenty.
- Niwelacji terenu i budowy dróg.
- Prac ziemnych i kopania rowów.
- Załadunku i rozładunku materiałów budowlanych.
- Transportu materiałów na krótkich dystansach.
- Prac związanych z infrastrukturą i instalacjami mediów.
- Kształtowania krajobrazu.
- Napraw i konserwacji odcinków dróg (wersja Pothole Master).
Wybór i Zakup
Decydując się na zakup koparko-ładowarki JCB 3CX, można rozważyć opcje zakupu maszyny nowej lub używanej. Na rynku dostępne są oferty od producenta, dealerów oraz z rynku wtórnego. Alternatywnie, wynajem JCB 3CX jest atrakcyjnym rozwiązaniem przy krótkoterminowych projektach, pozwalającym uniknąć wysokich kosztów zakupu i utrzymania.
Niezależnie od wyboru, kluczowe znaczenie ma dostęp do części zamiennych i serwisu. Regularny serwis i stosowanie wysokiej jakości części zamiennych, takich jak filtry, sworznie, tuleje czy uszczelnienia, zapewniają długotrwałe działanie i niezawodność maszyny.
