Koparko-ładowarki JCB 3CX, szczególnie starsze modele, często borykają się z problemami dotyczącymi układu napędowego, w szczególności z jazdą do tyłu i funkcjonowaniem poszczególnych biegów. Poniżej przedstawiamy szczegółową analizę typowych usterek oraz metody ich diagnozowania i naprawy, bazując na doświadczeniach użytkowników.
Problemy z Jazdą do Tyłu w JCB 3CX (rocznik 1994, skrzynia manualna)
Jednym z często zgłaszanych problemów jest niezałączająca się jazda w tył. Usterka ta może występować sporadycznie, zdarza się, że maszyna przepracuje cały dzień bez problemu, a czasami co 10 minut wsteczny nie chce się włączyć. Często pomaga zgaszenie i ponowne uruchomienie maszyny lub kilkukrotne przełączanie manetki (przód-luz-tył) przy kierownicy.
Możliwe Przyczyny i Diagnostyka
- Problemy elektryczne: Najczęściej usterka leży po stronie elektryki. Należy dokładnie sprawdzić przewody elektryczne i ich połączenia, szukając zaśniedziałych końcówek lub poluzowanych styków.
- Przełącznik jazdy lub cewka: Jeśli okablowanie jest sprawne, podejrzewa się uszkodzenie przełącznika jazdy lub cewki odpowiedzialnej za włączanie wstecznego biegu.
- Zwarcie: Warto sprawdzić, czy w układzie nie występuje zwarcie.
W celu diagnozy można spróbować puścić przewód luzem lub zamienić miejscami przewody od jazdy przód i tył, aby zobaczyć reakcję maszyny. Należy również sprawdzić bezpieczniki.
Brak 2. i 4. Biegu do Przodu w JCB 3CX (rocznik 1998, skrzynia Powershift)
Inny problem dotyczy braku drugiego i czwartego biegu podczas jazdy do przodu w maszynach wyposażonych w skrzynię Powershift. Często prąd dochodzi do odpowiednich elementów, a przełożenie cewek z tyłu na przód skrzyni nie przynosi zmian.

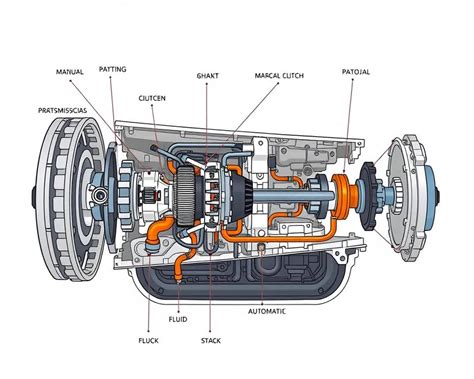

Budowa Skrzyni Powershift i Zasada Działania
W maszynach z pięcioma biegami do przodu i trzema do tyłu, lub czterema w obu kierunkach, system opiera się zazwyczaj na dwóch sprzęgłach do jazdy do przodu (forward low i forward high) oraz jednym do jazdy do tyłu (reverse), a także na dwóch lub trzech sprzęgłach odpowiedzialnych za biegi. Aby maszyna ruszyła, muszą zadziałać jednocześnie dwa sprzęgła: jedno od kierunku/zakresu i jedno od biegu.
Diagnostyka Braku Biegów
- Elektrozawory i cewki: Należy sprawdzić liczbę elektrozaworów na skrzyni. Jeśli nie ma dokumentacji, warto stworzyć tabelę, która określa, które cewki załączają się dla poszczególnych biegów i kierunków. Należy sprawdzić dopływ prądu do cewek oraz zamienić je miejscami, jeśli są podejrzane.
- Wspólny element cewek: W przypadku braku 2. i 4. biegu do przodu, ich wspólnym elementem może być cewka odpowiedzialna za zakres, np. cewka 1. Jeśli jej zamiana nie przynosi efektu, podejrzenie pada na sprzęgło, które ona załącza.
- Problemy z suwakiem rozdzielacza: Czasem problemem może być zablokowany suwak rozdzielacza w elektrozaworze, spowodowany zanieczyszczeniami. Jeśli po przełożeniu całych elektrozaworów (dwie cewki + korpus) usterka nadal występuje, z dużym prawdopodobieństwem problem leży w sprzęgle.
Automatyczna skrzynia biegów. Jak działa?
Wskazówki Dotyczące Diagnostyki
Użytkownicy zgłaszają, że gdy maszyna jest zimna, na drugim biegu chwilę "ciągnie", ale odczucie jest podobne do ślizgającego się sprzęgła w samochodzie. Na czwartym biegu maszyna nie rusza wcale, nawet gdy jest zimna.
Poważne Usterki Skrzyni Biegów - Uszkodzenia Mechaniczne
W przypadku, gdy diagnostyka elektryczna i wymiana cewek nie przynoszą rezultatów, problem może być znacznie poważniejszy i wymagać demontażu skrzyni biegów.
Uszkodzenia Wałka od Pompy i Koszy Sprzęgłowych
Jednym z najpoważniejszych problemów, które mogą prowadzić do braku jazdy, jest zerwany zgrzew łączący kosze sprzęgłowe z wałkiem od pompy. W takiej sytuacji olej może przelewać się z jednego kosza na drugi, załączając jednocześnie dwa kosze, co uniemożliwia prawidłowe działanie. Taka usterka wymaga specjalistycznej naprawy, która obejmuje centrowanie wału, wstawienie klinów (których oryginalnie często brakuje) i ponowne zgrzewanie.
Bruzdy w Koszu Sprzęgłowym i Niskie Ciśnienie
Prawidłowe ciśnienie w skrzyni biegów JCB 3CX powinno wynosić od 10 do 13 bar przy 1000 obr/min. Niskie ciśnienie (np. 8 bar przy 2000 obr/min) może wskazywać na poważne problemy. Czasem w koszu sprzęgłowym, w miejscu kontaktu przekładek, tworzą się bruzdy. Powoduje to, że tarczki nie mogą płynnie się przemieszczać, a kosz nie wysprzęgla się prawidłowo, co prowadzi do "ciągnięcia" kół na luzie, najczęściej do przodu.
Inne Przyczyny Niskiego Ciśnienia i Problemów z Wysprzęglaniem
- Uszkodzone sprzęgło hydrokinetyczne: Może być przyczyną niskiego ciśnienia i problemów z wysprzęglaniem.
- Uszkodzony rozdzielacz z cewkami: Nawet jeśli ciśnienie wydaje się poprawne (czujnik załącza się przy około 4 barach), uszkodzony rozdzielacz może powodować problemy.
- Tarczki, uszczelniacze, pompa: Mogą być uszkodzone i wymagać wymiany.
- Uszkodzone uszczelnienie wałka rewersu lub uszczelnienie tłoka jazdy do tyłu: Może powodować nagłe zaniknięcie jazdy do tyłu.
- Oberwanie kosza: Często spotykana awaria, gdy kosz, w którym znajdują się tarczki, ulega uszkodzeniu.
Użytkownicy zwracają uwagę, że uszkodzenia mechaniczne (tarczki, uszczelnienia) zazwyczaj rozwijają się stopniowo, a maszyna traci moc stopniowo. Nagłe zaniki działania bardziej wskazują na problemy elektryczne.
Problemy z Ciśnieniem Oleju i Zużyte Tarczki w Powershift
Niski poziom oleju w sprzęgle hydrokinetycznym lub zużyte tarczki w skrzyni Powershift są częstymi przyczynami problemów z jazdą i brakiem mocy. Zajeżdżone i spieczone tarczki wymagają wymiany, co często jest kosztowną naprawą. Użytkownicy przestrzegają przed zapalaniem traktorów "na zaciąg" z włączonym biegiem, co może prowadzić do szybkiego zużycia tarczek.
Automatyczna skrzynia biegów. Jak działa?
Diagnostyka Problemów z Ciśnieniem
Jeśli maszyna traci ciśnienie oleju po włączeniu rewersu do przodu (np. na wstecznym 18 bar, a do przodu 5 bar), może to wskazywać na:
- Nieprawidłowe działanie zaworu.
- Nieszczelność na drodze zawory-kosz z tarczkami.
- Rozkręcenie się kosza i pęknięcie oringów.
- Wyskoczenie uszczelnień z tłoka.
Należy sprawdzić zawory sterujące kierunkami jazdy, a także szukać przecieków wewnętrznych. Cewka (elektromagnes lub elektrozawór) jest kluczowym elementem, który kontroluje przepływ oleju. Należy również pamiętać, że w układach hydraulicznych ciśnienie jest potrzebne zarówno do podnoszenia, jak i opuszczania, a zawory redukcyjne zmniejszają wysokie ciśnienie hydrauliki do odpowiednich parametrów dla skrzyni biegów.
