Wymiana i Diagnostyka Elektrozaworu Jazdy w Koparko-Ładowarce JCB 3CX

Rola Elektrozaworów w Maszynach Budowlanych

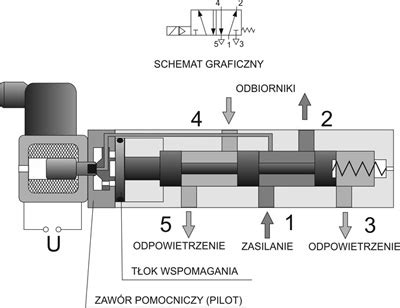

We współczesnych maszynach budowlanych za sterowanie hydrauliką odpowiedzialne są elektrozawory. Składają się one z dwóch części: zaworu i cewki. Zawór elektromagnetyczny działa w ten sposób, że kiedy prąd przepływa przez cewkę, powoduje to otwarcie lub zamknięcie zaworu. Elementy te występują we wszystkich koparkach, koparko-ładowarkach, spycharkach i innych maszynach takich marek jak CAT, Volvo i JCB.

Elektrozawór Jazdy w JCB 3CX: Specyfika i Funkcja

Elementem sterującym pracą elektrozaworu jazdy (skrzyni biegów), dedykowanym do maszyn JCB, jest cewka elektromagnetyczna (solenoid) o numerze katalogowym 477/00824. Cewka ta współpracuje z zaworem o numerze 25/104700. Posiada charakterystyczne kwadratowe gniazdo przyłączeniowe na 2 piny. Cewki o tym numerze w maszynach JCB zazwyczaj pracują na napięciu 12V. Cewka jest kompatybilna z elektrozaworem 25/104700 i pasuje do różnych serii maszyn JCB Loadall.

Warto zaznaczyć, że produkt oznaczony jako "cewka" to sama cewka, czyli element elektryczny. Jeśli uszkodzony jest również trzpień hydrauliczny, należy wymienić cały elektrozawór (tzw. cartridge).

Typowe Objawy Awarii Elektrozaworu Jazdy

Awaria cewki jazdy może spowodować poważne problemy w funkcjonowaniu maszyny. Do najczęściej zgłaszanych objawów należą:

• Nagła utrata napędu.
• Zablokowanie maszyny na biegu.
• Całkowity zanik jazdy do tyłu (np. "zginela mi jazda do tyłu przy jcb 3cx 89r.").

Diagnostyka i Wstępne Sprawdzenia Przed Wymontowaniem

Zanim przystąpisz do wymontowania elektrozaworu, warto przeprowadzić wstępną diagnostykę:

• Weryfikacja Wtyczki: Upewnij się, że wtyczka w wiązce maszyny nie jest skorodowana. Korozja może zakłócać przepływ prądu do cewki.
• Sprawdzenie Cewki na Obwód: Należy sprawdzić cewki na obwód elektryczny, aby upewnić się, że nie ma w nich przerwy ani zwarcia.
• Test Funkcjonalny Cewki: Po wyciągnięciu cewek na 2 piny, można podłączyć je na krótko do zasilania 12V. Sprawna cewka powinna "wciągać" (aktywnie przesuwać) metalowy trzpień lub "wiertło" umieszczone w jej środku.
• Sprawdzenie Trzpienia Zaworu: Jeśli wymiana cewki nie pomaga, należy sprawdzić trzpień zaworu. Gdy elektrozawór jest już zdemontowany z bloku zaworowego (np. tego prostokąta, gdzie jest zamontowany akumulator hydrauliczny), można ręcznie sprawdzić ruch trzpienia. Należy zwrócić uwagę, czy ruch trzpienia jest wyraźny i płynny. Jeśli "nie widać wyraźnego poruszana się tego zaworu", a słychać tylko "pykanie", może to wskazywać na jego uszkodzenie. W prawidłowo działającym zaworze jeden trzpień powinien poruszać się swobodnie na kilka milimetrów, natomiast problematyczny może poruszać się bardzo mało (np. tylko 2 mm).

Wymontowanie Elektrozaworu Jazdy

Proces wymontowania elektrozaworu jazdy na podstawie analizy problemów i diagnostyki w JCB 3CX zazwyczaj obejmuje następujące kroki:

1. Odłączenie Zasilania: Zawsze upewnij się, że zasilanie maszyny jest wyłączone, aby uniknąć porażenia prądem lub przypadkowego uruchomienia układu.
2. Odłączenie Wtyczki Elektrycznej: Ostrożnie odłącz dwupinową wtyczkę elektryczną od cewki elektromagnetycznej. Sprawdź jej stan pod kątem korozji.
3. Wyciągnięcie Cewki: Zazwyczaj cewka jest mocowana za pomocą nakrętki lub spinki. Po jej odkręceniu/zdjęciu, wyciągnij cewkę na 2 piny z korpusu zaworu.
4. Demontaż Zaworu z Bloku Hydraulicznego: Po zdjęciu cewki, można przystąpić do demontażu całego elektrozaworu (cartridge'a) z bloku zaworowego. Wymaga to odpowiednich narzędzi i ostrożności, aby nie uszkodzić gwintu ani uszczelnień.
5. Inspekcja Uszkodzeń: Po wymontowaniu dokładnie obejrzyj zarówno cewkę, jak i trzpień zaworu pod kątem widocznych uszkodzeń, zacięć czy zanieczyszczeń.

Pamiętaj, że zawsze zaleca się konsultację z instrukcją serwisową dla konkretnego modelu JCB 3CX oraz, w razie wątpliwości, kontakt z zespołem fachowców, aby uniknąć kosztownego przestoju.

Dostępność Części Zamiennych

W ofercie specjalistycznych dostawców dostępne są zamienniki, części oryginalne i OEM. Szeroki asortyment dostępnych części często pozwala na wysyłkę w tym samym dniu. W przypadku wątpliwości przed zakupem zawsze warto skontaktować się z zespołem fachowców, aby potwierdzić zgodność części z Twoją maszyną.
