Przyczyny braku jazdy w koparko-ładowarce JCB 3CX

Problem z brakiem jazdy w koparko-ładowarce JCB 3CX jest częstą usterką, która może mieć wiele przyczyn, zarówno natury elektrycznej, jak i hydrauliczno-mechanicznej. Poniższy artykuł przedstawia typowe objawy, metody diagnostyki oraz potencjalne rozwiązania problemu.

Typowe objawy problemów z jazdą

Właściciele maszyn JCB 3CX często zgłaszają różnorodne objawy wskazujące na problemy z układem jazdy. Do najczęściej występujących należą:

• Maszyna nie rusza do przodu lub do tyłu, mimo przełączenia rewersu.
• Intermittent movement - koparka rusza po kilku próbach odpalenia lub po dłuższej chwili, ale ruch jest nieregularny lub ustaje.
• Brak siły podczas jazdy po rozgrzaniu maszyny.
• Brak siły przy pracy przodem, na przykład przy nabieraniu urobku, maszyna nie ma siły, aby kołami zakręcić.
• Świecąca kontrolka ciśnienia w skrzyni biegów, często pojawiająca się po rozgrzaniu maszyny lub po krótkiej pracy.
• Trudności w osiąganiu prędkości na wyższych biegach (np. 3. i 4. bieg), objawiające się "ślizganiem się sprzęgła", co uniemożliwia ruszenie.
• Maszyna odpala na włączonym biegu do przodu, a czasem nie chce odpalić w ogóle.

Wstępna diagnostyka i podstawowe sprawdzenia

Przed przystąpieniem do bardziej skomplikowanych napraw, warto przeprowadzić podstawową diagnostykę:

• Poziom oleju w skrzyni: Sprawdzenie poziomu oleju w skrzyni biegów jest kluczowe. Niski poziom oleju może być przyczyną problemów z jazdą, a w niektórych maszynach może istnieć czujnik odcinający, który uniemożliwia jazdę przy niedostatecznym poziomie. Wartość 2 litrów dolanego oleju może wskazywać na znaczący niedobór.
• Bezpieczniki: Należy sprawdzić bezpieczniki odpowiedzialne za układ jazdy. Jeśli są sprawne, problem leży gdzie indziej, ale ich uszkodzenie całkowicie uniemożliwiłoby ruch maszyny.
• Działanie przekaźników: Ważne jest, aby zweryfikować, czy przekaźnik działa prawidłowo przy zmianie kierunku jazdy.
• Pedał sprzęgła: Pedał sprzęgła w JCB 3CX służy jako odłącznik jazdy. Jego nieprawidłowe działanie samo w sobie nie musi być przyczyną braku jazdy, ale warto sprawdzić jego funkcjonalność.

Problemy z układem elektrycznym

Układ elektryczny odgrywa istotną rolę w prawidłowym funkcjonowaniu jazdy. Problemy z nim mogą objawiać się brakiem reakcji na zmianę kierunku lub nieregularną pracą:

• Zasilanie cewek: Należy sprawdzić, czy prąd dochodzi do cewek odpowiedzialnych za jazdę. Można to zrobić, przykładając małą żarówkę do przewodów od cewki. Jeśli prąd nie dochodzi, problem leży po stronie zasilania (np. okablowanie, przełącznik). Napięcie zasilania to stałe 12V.
• Cewki i przekaźniki: Przyczyną problemów mogą być uszkodzone cewki, przekaźniki lub przełącznik kierunku jazdy. W maszynach JCB 3CX, jeden przekaźnik często odpowiada za jazdę w przód, a drugi za jazdę w tył.
• Połączenia elektryczne (kostki): Luźne, skorodowane lub uszkodzone połączenia, takie jak kostki, mogą powodować nieregularne działanie. Czasem wystarczy poruszać kostką lub ją zacisnąć, aby przywrócić prawidłowe działanie.
• Masa: W przypadku problemów z zasilaniem cewki, można spróbować podpiąć masę w innym punkcie, aby wyeliminować potencjalne problemy z uziemieniem.

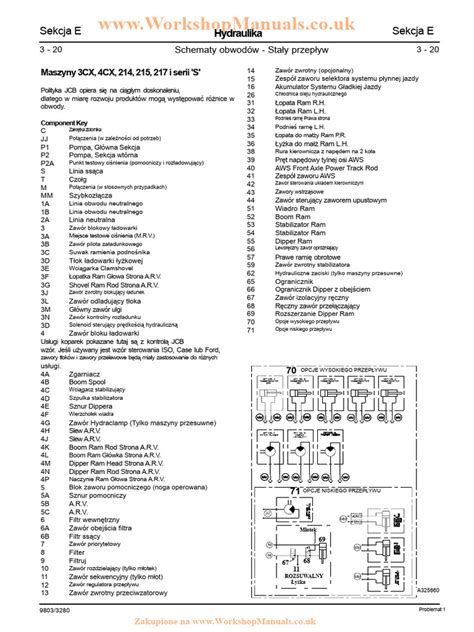

• Lokalizacja cewek: W maszynach z manualną skrzynią (bez Powershift) zazwyczaj występują dwie cewki odpowiedzialne za sterowanie jazdą. Aby je zlokalizować, należy postępować zgodnie ze schematem elektrycznym maszyny.

Problemy z układem hydraulicznym i skrzynią biegów

Najczęściej spotykane i najbardziej złożone problemy z jazdą w JCB 3CX są związane z układem hydraulicznym i samą skrzynią biegów. Ich diagnostyka wymaga zazwyczaj specjalistycznej wiedzy i sprzętu.

Ciśnienie w skrzyni biegów

Prawidłowe ciśnienie w skrzyni jest kluczowe dla jej funkcjonowania. Znaczący spadek ciśnienia, szczególnie po rozgrzaniu, jest silną wskazówką problemów. Przykładowe wartości ciśnienia dla JCB 3CX SITEMASTER 1995r. to:

• Na zimno: 1000 obr./min - 8 bar, 2000 obr./min - 10 bar.
• Na ciepło (po przejechaniu 5 km): 1000 obr./min - 2 bar, 2000 obr./min - 5 bar.

Zapalająca się kontrolka ciśnienia w skrzyni biegów, zwłaszcza po rozgrzaniu lub krótkiej pracy, sygnalizuje poważny problem z ciśnieniem i wymaga natychmiastowej uwagi.

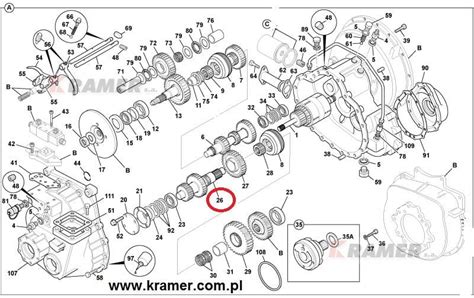

Kluczowe komponenty skrzyni biegów

• Pompa jazdy: Często podejrzewanym elementem jest pompa jazdy, której uszkodzenie prowadzi do braku siły i niewłaściwego ciśnienia. Wymiana pompy jazdy powinna obejmować również wymianę uszczelnień.
• Tarczki sprzęgłowe i uszczelnienia: W skrzyniach typu Powershift, każda tarczka lub zestaw tarczek odpowiada za konkretny kierunek jazdy (przód, tył) lub bieg. Ich zużycie lub uszkodzenie prowadzi do utraty siły. Zużyte uszczelnienia mogą powodować wewnętrzne przecieki, a w konsekwencji spadki ciśnienia i problemy z pracą skrzyni.
• Sprzęgło hydrokinetyczne (konwerter momentu obrotowego): Uszkodzone sprzęgło hydrokinetyczne może być przyczyną braku jazdy, utraty siły i utrzymywania niskiego ciśnienia, nawet po wymianie innych elementów skrzyni i pompy. W jednym z przypadków to właśnie wymiana sprzęgła hydrokinetycznego ostatecznie rozwiązała problem utraty siły.
• Metalowe sitko w skrzyni: Należy regularnie sprawdzać metalowe sitko na dole skrzyni. Powinno być czyste, a olej czysty. Zanieczyszczenia mogą blokować przepływ oleju, co prowadzi do problemów z ciśnieniem.
• Sprężyna talerzowa: W starszych, mechanicznie sterowanych typach skrzyń, pęknięcie sprężyny talerzowej ściskającej tarczki mogło skutkować brakiem jazdy do przodu.

Kompleksowe naprawy i rozwiązania

W wielu przypadkach, zwłaszcza gdy maszyna stopniowo traciła siłę przez dłuższy czas (np. przez 3 lata), konieczny jest kompleksowy remont skrzyni biegów. Może on obejmować wymianę:

• Tarczek sprzęgłowych
• Łożysk
• Uszczelnień
• Pompy jazdy
• Sprzęgła hydrokinetycznego

Koszty kompleksowej naprawy mogą być znaczące, obejmując zarówno robociznę (np. 4 tys. zł), jak i części (np. 3 tys. zł). Nawet po kompleksowym remoncie, należy ponownie zweryfikować ciśnienie w skrzyni. Przykładem prawidłowych wartości po naprawie jest ciśnienie na wolnych obrotach wynoszące 8 bar, a przy 2000 obr./min - 11 bar.

W przypadku, gdy problemem jest brak jazdy tylko w jednym kierunku (np. przód działa, a tył nie, lub odwrotnie), należy skupić się na elementach odpowiedzialnych konkretnie za ten kierunek, zarówno elektrycznych (cewki, przekaźniki) jak i mechanicznych (tarczki, sprężyny talerzowe).
