Ramię jest nieodzownym elementem każdej koparki, w tym również w modelu JCB 3CX. Umożliwia ono wykonywanie różnego rodzaju prac, takich jak kopanie, podnoszenie i przenoszenie materiałów. Wykonane jest z wysokiej jakości stali, co czyni je wytrzymałym i odpornym na obciążenia oraz trudne warunki pracy panujące na budowie.
Konstrukcja i Funkcjonowanie Mechanizmu Obrotu Ramienia
Główny Sworzeń Obrotu i System Wieloklinowy

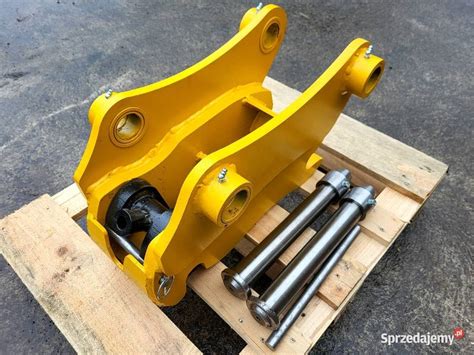

Kluczowym elementem odpowiedzialnym za ruch obrotowy ramienia w koparce JCB 3CX jest sworzeń ramienia, nazywany również punktem obrotowym. Umożliwia on połączenie między ramieniem a resztą maszyny budowlanej. Wyposażony w łożyska, pozwala na płynny obrót ramienia bez nadmiernego tarcia. Ruszając ramieniem, obraca się główny sworzeń obrotu, widoczny od góry. W starszych typach koparek, np. z lat 90., mechanizm obrotu często opierał się na systemie listwy zębatej i wieloklinie, gdzie luz na listwie i wale jest częstym problemem.
Sterowanie Ramieniem
Operatorem koparki steruje ramieniem za pomocą dźwigni lub joysticków umieszczonych w kabinie. Manipulowanie ruchem ramienia odbywa się zazwyczaj za pomocą dwóch dźwigni (joysticków):
- Prawa dźwignia steruje ruchem ramienia i łyżki. Przesuwanie jej w przód powoduje ruch ramienia do przodu, natomiast przesunięcie w tył - ruch do tyłu.
- Lewa dźwignia steruje ruchem wysięgnika i łyżki.
Przed rozpoczęciem pracy z wykorzystaniem ramienia koparki JCB 3CX, należy zapoznać się z instrukcją obsługi, ponieważ mogą występować drobne różnice w układzie sterowania lub możliwość stosowania dodatkowych funkcji przy innego rodzaju osprzęcie.
Siłownik Blokady Ramienia
Dodatkowym zabezpieczeniem jest siłownik blokady ramienia, który odpowiada za utrzymanie ramienia koparki w stabilnej pozycji podczas pracy lub transportu. Zapobiega on przypadkowym ruchom, które mogłyby stanowić zagrożenie dla operatora i otoczenia. Konstrukcja siłownika ma zazwyczaj charakter hydrauliczny, co oznacza, że korzysta z ciśnienia hydraulicznego do wykonywania ruchów i blokowania ramienia w wybranej pozycji. Operator koparki może aktywować lub dezaktywować blokadę ramienia za pomocą odpowiednich dźwigni lub przycisków w kabinie.
Typowe Problemy i Konserwacja Mechanizmu Obrotu
Wyzwania związane z Wyciąganiem Sworznia Obrotu
W starszych maszynach, takich jak JCB 3CX z lat 90., demontaż mechanizmu obrotu w celu wymiany tulejek może być wyzwaniem. Przykładem jest sytuacja, w której po zdjęciu ramienia, odkręceniu dekielka i wypadnięciu zębatki, sworzeń obrotu ruszy się zaledwie o kilka milimetrów i zatrzyma się. W takich przypadkach konieczne może być użycie środków odrdzewiających i pozostawienie ich na dłuższy czas, aby ułatwić usunięcie zapieczonego elementu.
Luz na Mechanizmie Obrotu
W przypadku systemów obrotu opartych na listwie, często pojawia się luz na listwie i na wale. Aby usunąć ten luz, często konieczna jest wymiana listwy lub innych zużytych elementów. Należy unikać przeciążeń, które mogłyby uszkodzić sworzeń, a także utrzymywać czystość konstrukcji, ponieważ zabrudzenia i zanieczyszczenia mogą negatywnie wpłynąć na pracę sworznia i doprowadzić do jego awarii.
Konieczność Regeneracji
W przypadku maszyn, które liczą sobie kilkadziesiąt lat, należy mieć świadomość, że z czasem konieczna staje się regeneracja wielu podzespołów, w tym mechanizmu obrotu. Regularna konserwacja i kontrola stanu technicznego jest kluczowa dla długotrwałej i bezproblemowej eksploatacji.
Dostępność Części i Akcesoriów dla JCB 3CX
Rynek Części Zamiennych
JCB jest jedną z wiodących marek w dziale koparko-ładowarek, co przekłada się na szeroką dostępność części zamiennych. Na rynku dostępne są zarówno oryginalne części, jak i ich tańsze, ale również wysokiej jakości zamienniki. Ceny części do JCB 3CX są zazwyczaj uznawane za niewygórowane, choć mogą zdarzyć się droższe lub tańsze pozycje w porównaniu do konkurencji.
Dostawcy oferują duży wybór części pasujących do koparko-ładowarek JCB 2CX, 3CX, 4CX, w tym elementy obrotu, ramion oraz stabilizatorów. Są one wykonane z wysokiej jakości materiałów, co ma gwarantować sprawność maszyny.
Szybkozłącze Hydrauliczne
W kontekście pracy ramienia warto wspomnieć o szybkozłączu hydraulicznym, które służy do szybkiego podłączenia i odłączenia narzędzi oraz osprzętu hydraulicznego do koparki bez konieczności korzystania z dodatkowych narzędzi. Składa się ono z płyty montażowej instalowanej na ramieniu koparki oraz części montowanej na narzędziu. Operator może szybko i łatwo podłączyć narzędzie hydrauliczne bez wychodzenia z kabiny, co zwiększa wydajność pracy i wszechstronność maszyny.
