Koparko-ładowarki JCB 3CX są wszechstronnymi maszynami budowlanymi, a wyposażenie ich w linię do młota hydraulicznego znacznie rozszerza zakres ich zastosowań. Aby jednak w pełni wykorzystać potencjał tej funkcji, kluczowe jest zrozumienie budowy układu, jego prawidłowego działania oraz potencjalnych problemów, które mogą wystąpić zarówno w instalacji elektrycznej, jak i hydraulicznej.
Problemy z Instalacją Elektryczną: Palące się Przewody Masowe (GND)

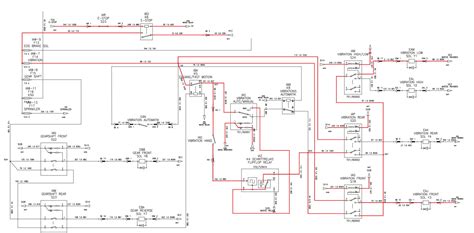

W dyskusji na temat koparko-ładowarki JCB 3CX Sitemaster poruszono problem palących się przewodów minusowych (GND). Opisano przypadek, w którym spaliły się cztery kable z takim oznaczeniem, każdy w innej wiązce. Ponadto, linka od gazu również uległa przegrzaniu i wymaga wymiany. Użytkownicy sugerują, że przyczyną mogą być problemy z połączeniami masy, które mogą prowadzić do zwarć w obwodach. Zaleca się sprawdzenie połączeń masy od akumulatora do ramy oraz do rozrusznika, ponieważ brak odpowiedniego połączenia lub jego osłabienie może powodować przegrzewanie się przewodów, co prowadzi do ich uszkodzenia.
Układ Hydrauliczny JCB 3CX: Podstawy Działania i Ciśnienie

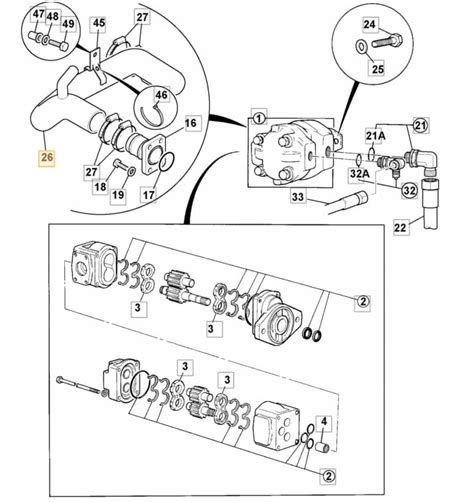

Układ hydrauliczny w JCB 3CX działa na zasadzie przepływu oleju pod wysokim ciśnieniem. Olej jest generowany przez pompę hydrauliczną i przepływa przez zawory sterujące, które kierują go do odpowiednich siłowników. Przenoszenie energii hydraulicznej z pompy hydraulicznej do siłowników i silników hydraulicznych umożliwia wykonywanie pracy ramienia lub innego osprzętu koparko-ładowarki.
Zbyt niskie ciśnienie w układzie hydraulicznym może prowadzić do niewystarczającej mocy działania siłowników, uniemożliwiającej wykonywanie pożądanych ruchów osprzętu koparko-ładowarki. Dla koparko-ładowarek JCB 3CX typowe wartości ciśnienia w głównym układzie hydraulicznym zazwyczaj wahają się w przedziale od 200 do 250 barów (20 000 do 25 000 kPA). Natomiast ciśnienie maksymalne jest odpowiednio wyższe.
Konserwacja Układu Hydraulicznego i Oleje JCB
Aby zapewnić optymalne działanie i wydłużyć okres eksploatacji układu hydraulicznego koparko-ładowarki JCB 3CX, należy zadbać o odpowiednią konserwację maszyny. Czynnością, która to ułatwi, jest regularna kontrola poziomu i jakości oleju hydraulicznego oraz wymiana oleju zgodnie z zaleceniami producenta, zarówno jeśli chodzi o samą czynność, jak i jej częstotliwość. Warto również kontrolować, czy w układzie hydraulicznym nie zaczynają pojawiać się wycieki, uszkodzenia i ślady zużycia komponentów.
Rodzaje Olejów Hydraulicznych JCB
Olej hydrauliczny JCB nie tylko przenosi energię, ale również smaruje wewnętrzne części układu hydraulicznego, takie jak tłoki silników, pompy i zawory. Podczas pracy układu hydraulicznego generowane jest ciepło, dlatego JCB zaleca stosowanie wysokiej jakości olejów hydraulicznych, zgodnych ze specyfikacjami maszyn:
- JCB Hydraulic Fluid 46 - charakteryzuje się doskonałą stabilnością termiczną i odpornością na utlenianie.
- JCB Special HP 32 - olej zalecany do stosowania w niskich temperaturach, gdzie wymagany jest wysoki poziom płynności.
- JCB Universal Hydraulic Oil - uniwersalny olej do różnych maszyn JCB.
Prawidłowa Konserwacja Oleju Hydraulicznego
Prawidłowa konserwacja oleju hydraulicznego wiąże się z:
- Regularną kontrolą poziomu oleju.
- Wymianą oleju po upływie określonego przez producenta czasu.

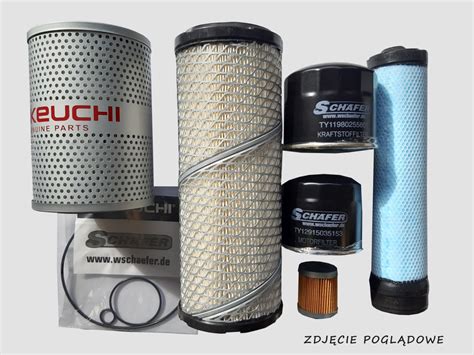

- Sprawdzaniem i instalowaniem nowych filtrów hydraulicznych.
- Monitorowaniem stanu zanieczyszczenia oleju.
Instalacja i Konfiguracja Linii Młota w JCB 3CX
Instalacja linii do młota hydraulicznego jest kluczowa dla funkcjonalności maszyny. Wiele aspektów związanych z jej montażem i działaniem budzi pytania wśród użytkowników.
Zasilanie Młota a Wysuw Teleskopu
Podczas pracy młotem nie wolno stosować wysuwu. Niektóre rozwiązania pozwalają wykorzystać pedał od wysuwu do zasilania młota, co jest obserwowane na przykład w maszynach CAT. Jednak w JCB wysuw jest zasilany tylko z jednej sekcji pompy, co może komplikować integrację. Do zasilania młota można korzystać z funkcji chowania wysuwu - po dosunięciu do końca, cały olej pójdzie na zasilanie młota.
Rodzaje Linii Młota i Ich Działanie
Linia do młota hydraulicznego zazwyczaj jest jednokierunkowa, a spływ musi być swobodny. Istnieje możliwość zamówienia zaworu, który zmienia kierunek przepływu, za co należy dopłacić. Niektóre frezarki i zagęszczarki również wymagają takiego rozwiązania, gdzie spływ jest swobodny. Są instalacje uniwersalne, które można dowolnie przestawić, a także takie, które mogą być tylko jednokierunkowe lub tylko dwukierunkowe. Należy pamiętać, że numer części 980/90538 to nie jest pojedynczy numer części, lecz grupa, czyli cały zestaw montażowy.
Linia jednokierunkowa 3/4 cala do młota może być stosunkowo prosta do wykonania. Najdroższym elementem jest dzielnik strumienia 3/2 o dużej wydajności, powyżej 100 l/min. Następne w kolejce są szybkozłączki i parę metrów węża. W przypadku maszyn CAT, nie trzeba dokładać żadnych dodatkowych elementów poza dwoma trójnikami i przewodami hydraulicznymi.
Młot hydrauliczny Arrowhead R120 na koparce Komatsu PW160
Potencjalne Problemy i Błędy Montażowe: Studium Przypadku
Doświadczenia użytkowników wskazują na szereg problemów, zwłaszcza przy doposażaniu nowych maszyn w linie do młota przez niezależne firmy lub serwisy. Jeden z przykładów dotyczy koparki 3CX, w której po 150 godzinach pracy (z czego tylko 2 godziny na młocie) doszło do wycieków. Serwis musiał interweniować kilkukrotnie z powodu cieknącego oleju, źle poprowadzonego węża, a nawet ściśniętego przewodu. Okazało się, że "wykwalifikowany pracownik" firmy Interhandler na korku dał dwa o-ringi jeden na drugi, co doprowadziło do ich wyciśnięcia.
Kolejny problem dotyczył frezarki do asfaltu (oryginał JCB), która po 2 godzinach pracy zaczęła cieknąć z silnika hydraulicznego. Okazało się, że powrót został połączony przez rozdzielacz, zamiast bezpośrednio do zbiornika. Taki błąd w podłączeniu linii do młota lub frezarki prowadził do cofania się wysuwu teleskopu przy włączonej frezarce. Jest to przykład źle podłączonej instalacji dwukierunkowej, gdzie wymagana była zwykła jednokierunkowa linia młota ze swobodnym spływem. Te incydenty podkreślają wagę profesjonalnego montażu i stosowania odpowiednich komponentów, najlepiej oryginalnych części JCB. Mimo istnienia oficjalnych folderów reklamowych JCB 3CX, pokazujących np. skrapówkę uchylną podpiętą pod linię młota i dodatkowe wyposażenie (nr części 980/90538 - instalacja hydrauliczna 3/4 cala VF), faktyczna jakość montażu przez niektórych dostawców może być niska.
Sprawdzanie Kompletności i Funkcjonalności Instalacji Linii Młota
Pytanie dotyczące kompletności linii młota w koparko-ładowarce JCB z joystickami często dotyczyło obecności przycisku w kabinie i węży na ramieniu. Brak reakcji hydrauliki maszyny (takiej jak przyduszenie czy zmiana dźwięku pracy) po przełączeniu włącznika w kabinie i naciśnięciu przycisków na joystickach może sugerować, że instalacja nie jest w pełni funkcjonalna lub wymaga dodatkowych elementów. Jedną z potencjalnych przyczyn jest brak dodatkowych zaworów odcinających. Warto poszukać na ramie maszyny, pod rozdzielaczem, sporej kostki z cewką, która jest połączona z rozdzielaczem i przewodem powrotu oleju do zbiornika - taki element często świadczy o obecności rozbudowanej linii hydraulicznej.
Generalna zasada jest taka, że jeśli istnieją przewody doprowadzające do linii młota oraz przycisk na desce rozdzielczej, istnieje duże prawdopodobieństwo, że sama linia jest sprawna. W starszych modelach, testowanie linii poprzez podłączenie młota i krótkie prace na placu było skutecznym sposobem na weryfikację jej działania.
Zalety i Ograniczenia Różnych Rozwiązań
Instalacja hydrauliczna zasilana z teleskopu posiada znaczącą zaletę w postaci zaworów regulujących przepływ. Umożliwiają one precyzyjne dopasowanie parametrów przepływu oleju, co pozwala na podłączenie praktycznie każdego typu młota hydraulicznego. Dzięki temu można osiągnąć optymalną wydajność i uniknąć potencjalnych uszkodzeń narzędzia lub maszyny. W przeciwieństwie do starszych systemów, nowsze instalacje często czerpią zasilanie z powrotu na rozdzielaczu. Takie rozwiązanie charakteryzuje się brakiem możliwości regulacji przepływu, co oznacza, że narzędzie albo działa poprawnie, albo wcale. Ogranicza to elastyczność w doborze osprzętu i może być problematyczne w przypadku chęci zastosowania młota o innych parametrach.
Wpływ Pracy Młotem na Maszynę
Przy intensywnej szybkiej pracy młota może występować szybsze zużywanie się części i elementów. Akumulator hydrauliczny ma za zadanie niwelować bardzo zróżnicowane ciśnienie, zapobiegając nadmiernym drganiom węży. Chroni on układ hydrauliczny, jednak dewastacja maszyny jest spowodowana bezpośrednio siłą kucia, a właściwie odrzutem, co może prowadzić do zużycia mechanicznego, choć bezpośrednie uszkodzenia układu hydraulicznego przez młot są rzadkie.
