Koparko-ładowarka JCB 3CX: Temperatura Silnika i Dane Techniczne

Koparko-ładowarka JCB 3CX to wszechstronna maszyna budowlana, ceniona za swoją wydajność i niezawodność. Kluczowym elementem wpływającym na jej prawidłowe działanie jest system monitorowania temperatury silnika. W tym artykule przyjrzymy się bliżej danym technicznym JCB 3CX, ze szczególnym uwzględnieniem parametrów silnika, kabiny operatora oraz potencjalnych problemów z temperaturą.

Znaczenie Czujnika Temperatury

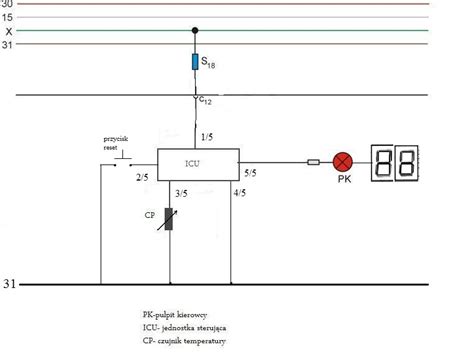

Czujnik temperatury wody jest kluczowym elementem informacyjnym dla operatora koparko-ładowarki. Jego podstawowym zadaniem jest precyzyjny pomiar temperatury płynu chłodniczego i przekazanie tego sygnału do wskaźnika na desce rozdzielczej. Awaria tego czujnika może objawiać się na kilka sposobów:

• Wskaźnik temperatury nie podnosi się w ogóle.
• Wskaźnik temperatury od razu po uruchomieniu silnika idzie na maksimum.
• Wskaźnik pokazuje niestabilne, "skaczące" wartości.

Te symptomy są klasycznymi oznakami uszkodzonego czujnika temperatury. W przypadku problemów z działaniem wskaźnika temperatury, najczęstszą przyczyną jest właśnie awaria czujnika.

JCB 3CX: Dane Techniczne i Charakterystyka

Koparko-ładowarka JCB 3CX to model zaprojektowany do pracy w szerokim zakresie temperatur, od -20 do +46 ℃. Maszyna ta charakteryzuje się wytrzymałą konstrukcją, z układami elektrycznymi i hydraulicznymi zabezpieczonymi przed uszkodzeniami. Nadwozie i główne elementy konstrukcyjne wykonane są z wytrzymałych materiałów, co pozwala na pracę pod dużymi obciążeniami w różnorodnych warunkach budowlanych, ogrodniczych czy ziemnych.

Układ Kierowniczy

Układ kierowniczy w JCB 3CX jest w pełni zhydraulizowany. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Dostępne są dwa tryby:

• Skręt dwóch kół - przeznaczony do jazdy po drogach.
• Skręt czterech kół - ułatwiający manewrowanie podczas transportu ładunków i pracy w ograniczonych przestrzeniach.

Koło kierownicy ma skok 23/4 obrotu od oporu do oporu.

Wydajność Kopania

Wysięgnik i tylna rączka łyżki mają tę samą długość, co umożliwia operatorowi kopanie w pobliżu maszyny, przyczyniając się do oszczędności paliwa.

Należy pamiętać, że parametry koparek-ładowarek JCB mogą się różnić w zależności od konkretnej wersji lub roku produkcji. Zaleca się sprawdzenie aktualnych informacji na oficjalnej stronie producenta lub u sprzedawcy. Poniżej przedstawiono ogólne parametry modelu:

Wymiary

• Długość konstrukcyjna: 5620 mm
• Całkowita szerokość: 2360 mm
• Wysokość kabiny: 2780 mm
• Całkowita wysokość: 3610 mm
• Minimalny prześwit pod podporą: 370 mm
• Minimalny prześwit pod łyżką: 500 mm

Parametry Techniczne

• Moc robocza: 63 kW / 85 KM
• Masa robocza: 7370 kg
• Maksymalna pojemność łyżki do kopania: 0,3 m³
• Szerokość łyżki do kopania: 60 cm
• Maksymalna pojemność łyżki do ładowania: 1 m³
• Szerokość łyżki do ładowania: 2,23 m
• Kąt obrotu łyżki: 201°
• Maksymalna głębokość kopania: 4,24 m
• Maksymalna prędkość: 37 km/h
• Maksymalna ładowność koparko-ładowarki JCB 3CX: 1850 kg
• Maksymalna wysokość podnoszenia ładunku: 3,23 m
• Pojemność zbiornika paliwa: 143 l
• Podwozie: z napędem na wszystkie koła
• Skrzynia biegów: mechaniczna/półautomatyczna

Średnie zużycie paliwa przez koparko-ładowarkę JCB 3CX wynosi około 8 litrów na godzinę pracy.

Specjalne Funkcje i Wydajność Silnika

Koparka JCB 3CX wyposażona jest w szereg innowacyjnych funkcji mających na celu optymalizację zużycia paliwa i zwiększenie wydajności:

• EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa na godzinę może spaść nawet o 25%.
• EcoLoad: Umożliwia sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach silnika napędowego i znacząco zmniejsza zużycie paliwa.
• EcoDig: System z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Efektem jest wzrost wydajności i redukcja zużycia paliwa podczas kopania o około 15%.
• PowerSlide: Specjalny napęd hydrauliczny pozwalający na przesuwanie tylnego zawieszenia koparki po prowadnicy.
• SRS (Suspension Resonance Suppression): Kompensator drgań tylnego urządzenia zawieszonego, zapobiegający wysypywaniu się ładunku z łyżki.

Dostępnych jest również wiele szybko wymienialnych osprzętów, takich jak łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy czy frezy. Uniwersalna łyżka szczękowa „6 w 1” umożliwia kopiowanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów.

Charakterystyka Silnika JCB 3CX

Koparko-ładowarka JCB 3CX standardowo wyposażona jest w silnik wysokoprężny Perkins 1004-40T o pojemności 4 litrów i 4 cylindrach. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach, co przekłada się na minimalne zużycie paliwa przy zachowaniu wysokiej wydajności.

• W silniku zintegrowany jest filtr wody.
• Filtr oleju posiada zawór przeciwprądowy, zapewniający dłuższe utrzymanie czystości oleju i redukcję kosztów konserwacji.
• Filtr powietrza wyposażony jest w system automatycznego czyszczenia.
• Silnik posiada system podgrzewania o mocy 240 W, umożliwiający szybki start nawet w bardzo niskich temperaturach.
• Zastosowano skuteczny system chłodzenia i turbodoładowanie.
• Nowsze modele posiadają bardziej wydajny system spalania paliwa, eliminujący potrzebę stosowania filtra sadzy układu wydechowego i zmniejszający zużycie paliwa.
• Funkcja Torque Lock pozwala na zmniejszenie zużycia paliwa o 25% i zwiększenie prędkości jazdy o około 10%.

Konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich jego węzłów i agregatów, co ułatwia codzienną kontrolę, konserwację i naprawy.

Zasilanie Elektryczne i Systemy Kontroli

Nominalne napięcie w sieci pokładowej JCB 3CX wynosi 12 V. Maszyna jest wyposażona w instalację elektryczną, specjalne złącza oraz tablicę z bezpiecznikami topikowymi. Zainstalowano akumulator o pojemności 115 A/h, który prawie nie wymaga konserwacji, generator prądu przemiennego o mocy 75 A. Oświetlenie zapewnia 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.

Przyrządy Kontrolno-Pomiarowe

Na desce rozdzielczej znajdują się następujące przyrządy:

• Tachometr
• Czujnik i wskaźnik poziomu paliwa
• Czujnik i wskaźnik temperatury płynu chłodzącego
• Licznik motogodzin
• Zegar

Obecny jest również audiowizualny system sygnalizacji informujący o:

• Poziomie i ciśnieniu oleju w silniku
• Stanie skrzyni biegów
• Stanie akumulatora
• Stanie hamulca postojowego
• Stanie filtra powietrza
• Stanie generatora prądu przemiennego

Kabina Operatora JCB 3CX

Kabina operatora JCB 3CX została zaprojektowana z myślą o komforcie i bezpieczeństwie. Kompaktowa budowa silnika i niewielka maska zapewniają doskonałą widoczność.

• Drzwi otwierają się z obu stron, co ułatwia wsiadanie i wysiadanie.
• Wielowarstwowe, wytrzymałe szkło zwiększa bezpieczeństwo.
• Tylną szybę kabiny można otworzyć, przesuwając ją pod dach.
• Kabina wyposażona jest w ogrzewanie i odmrażanie przedniej szyby oraz lusterek.
• Dobra izolacja akustyczna i antywibracyjna utrzymuje poziom hałasu wewnątrz poniżej 73 dB.
• Dostępne są systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami.
• Fotel zamontowany jest na zawieszeniu pneumatycznym.
• Wygodne uchwyty sterujące w postaci joysticków obracają się wraz z fotelem, ułatwiając zmianę trybu pracy.
• System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.

Główne Modyfikacje Koparko-ładowarki JCB 3CX

Na rynku dostępne są różne modyfikacje koparko-ładowarki JCB 3CX, różniące się konfiguracją i możliwościami:

• 3CX: Standardowy model ze stałym ramieniem.
• 3CX Sitemaster: Wersja z ramieniem teleskopowym, zwiększająca maksymalną głębokość kopania do 5,5 m.
• 3CX Contractor: Najmocniejsza wersja z silnikiem wysokoprężnym z turbodoładowaniem, osiągająca moc 100 KM. Posiada teleskopowy wysięgnik.
• 3CX Super: Wyposażona w większe koła na przedniej osi i funkcję sterowania skrętem tylnych kół, co znacząco poprawia manewrowość.
• Pothole Master: Modyfikacja przeznaczona do naprawy dróg, wyposażona we frezarkę i łyżkę ze szczotką.

Problemy z Temperaturą Silnika - Potencjalne Przyczyny i Rozwiązania

Czasami operatorzy zgłaszają problemy z wahającą się temperaturą silnika, która "skacze" do czerwonego pola, a następnie wraca do normy. Oto potencjalne przyczyny i sposoby diagnozy:

Możliwe Przyczyny

• Uszkodzony czujnik temperatury: Jest to najczęstsza przyczyna niestabilnych wskazań.
• Problemy z połączeniami elektrycznymi: Korozja lub przetarcie wiązki elektrycznej prowadzącej do czujnika.
• Uszkodzony termostat: Może powodować gwałtowne wahania temperatury.

Metody Diagnostyki

W przypadku problemów z temperaturą, zaleca się następujące kroki:

1. Sprawdzenie czujnika temperatury: Jeśli temperatura "skacze" w sposób niekontrolowany, problemem mogą być połączenia elektryczne. Można spróbować podłączyć przewód do czujnika bezpośrednio do masy lub przez rezystor, a następnie pojeździć po nierównościach. Jeśli wskazania się ustabilizują, czujnik prawdopodobnie wymaga wymiany.
2. Inspekcja wiązki elektrycznej: Częstym miejscem uszkodzenia wiązki jest peszel w okolicach termostatu lub pompy wtryskowej. Kable mogą ocierać się o elementy silnika, prowadząc do zwarcia i fałszywych wskazań temperatury. Należy dokładnie sprawdzić stan przewodów w typowych miejscach przetarć, takich jak okolice rurki pierwszego wtrysku.
3. Kontrola termostatu: Jeśli skoki temperatury są bardzo gwałtowne, warto sprawdzić działanie termostatu.

Rada Techniczna: Uszkodzony czujnik może podawać błędne informacje, co skutkuje brakiem aktywacji sygnałów ostrzegawczych lub wejściem silnika w tryb awaryjny. Przy wymianie czujnika zaleca się sprawdzenie stanu wiązki elektrycznej oraz oczyszczenie gwintu w bloku silnika.
