Stworzenie własnej przyczepki do quada to ambitny, ale niezwykle satysfakcjonujący projekt. Decyzja o samodzielnej budowie to nie tylko kwestia oszczędności, ale również możliwość stworzenia pojazdu idealnie dopasowanego do własnych potrzeb. Niezależnie od tego, czy planujesz przewozić drewno z lasu, narzędzia ogrodowe, czy sprzęt na biwak, samodzielne wykonanie przyczepki jest w zasięgu każdego majsterkowicza z podstawowymi umiejętnościami i dostępem do warsztatu.
W tym poradniku szczegółowo omówimy każdy etap - od wyboru materiałów, przez projektowanie i montaż, aż po kwestie prawne i bezpieczeństwo. Pamiętaj, że cierpliwość i dokładność to klucz do sukcesu.
Wprowadzenie: Dlaczego warto zbudować własną przyczepkę?
Posiadanie quada otwiera świat możliwości, od rekreacji po ciężką pracę w gospodarstwie czy lesie. Szybko jednak okazuje się, że jego możliwości transportowe są ograniczone. Budowa własnej przyczepki do quada to doskonały sposób na zwiększenie funkcjonalności pojazdu przy jednoczesnym ograniczeniu kosztów. To jeden z najbardziej niedocenianych aspektów, ponieważ pozwala na stworzenie narzędzia w 100% dopasowanego do Twoich potrzeb.
Etap 1: Planowanie i projektowanie
Zanim zaczniesz ciąć stal, poświęć czas na solidne przygotowanie. To najważniejszy etap, który zdecyduje o funkcjonalności i bezpieczeństwie Twojej przyczepki. Dobry projekt to połowa sukcesu.
Przeznaczenie i ładowność
Zastanów się, do czego najczęściej będziesz jej używać. Przeznaczenie bezpośrednio wpływa na wymaganą ładowność. Dla większości zastosowań wystarczająca będzie ładowność 300-500 kg, co przekłada się na Dopuszczalną Masę Całkowitą (DMC) na poziomie 500-750 kg. Rama i oś przyczepki powinny być zaprojektowane tak, aby nośność przekraczała planowane obciążenie o minimum 20-30%.
- Prace leśne i ogrodowe: Będziesz potrzebować solidnej, otwartej skrzyni, być może z wyższymi burtami do przewozu drewna, gałęzi czy skoszonej trawy.
- Transport narzędzi i sprzętu: Kluczowa będzie płaska, wytrzymała podłoga i niskie, ewentualnie demontowane burty.
- Cele rekreacyjne (biwak, wędkarstwo): Lekka konstrukcja będzie atutem.
Wymiary skrzyni ładunkowej
Wymiary przyczepki muszą harmonijnie współgrać z gabarytami quada, aby zachować pełną kontrolę nad pojazdem i bezpieczeństwo podczas jazdy. Optymalna szerokość to taka, która nie przekracza znacznie szerokości quada (np. 120-130 cm). Typowe wymiary to ok. 150-200 cm długości i 100-120 cm szerokości. Wysokość burt dostosuj do przeznaczenia.
Długość dyszla
Dyszel musi być na tyle długi, aby przyczepka nie uderzała w quada podczas ostrych skrętów, ale nie za długi, by nie utrudniać manewrowania.
Położenie osi
To kluczowy element dla stabilności. Oś powinna być zamontowana lekko za środkiem ciężkości skrzyni ładunkowej (ok. 55-60% długości skrzyni od przodu). Zapewni to odpowiedni nacisk na hak holowniczy.
Szkic projektu
Nie musisz być inżynierem, aby stworzyć prosty projekt. Wystarczy kartka papieru i ołówek. Narysuj rzut z góry i z boku. Zaznacz główne wymiary ramy, umiejscowienie osi i długość dyszla.
Etap 2: Wybór materiałów i narzędzi
Budowa przyczepki do quada zaczyna się od wyboru odpowiednich materiałów, które zagwarantują wytrzymałość i bezpieczeństwo. Mając gotowy projekt, możesz stworzyć listę zakupów.
Materiały konstrukcyjne
- Profile stalowe: Na ramę główną i dyszel najlepiej nadają się profile stalowe zamknięte o przekroju kwadratowym (np. 40x40x2mm) lub prostokątne (np. 50x30x2mm). Zapewniają wysoką sztywność i wytrzymałość. Rama wykonana z lekkiej stali o odpowiednim przekroju pozwala na zachowanie kompaktowych rozmiarów przy wzroście wytrzymałości.
- Podłoga i burty:
- Blacha stalowa (np. ryflowana): Bardzo trwała, ale ciężka i droższa. Najtrwalszym rozwiązaniem jest blacha stalowa na podłogę, spawana do ramy.
- Sklejka wodoodporna (szalunkowa): Lżejsza i tańsza opcja, wystarczająco wytrzymała do większości zastosowań.

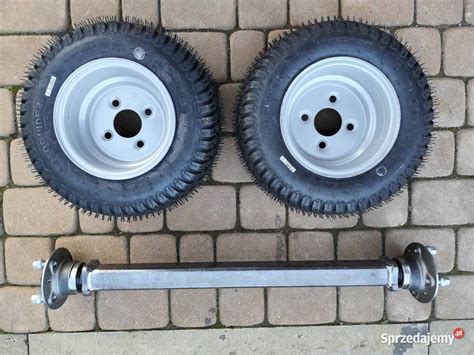

Oś i koła
Najprostszym i najbezpieczniejszym rozwiązaniem jest zakup gotowej osi skrętnej lub nieresorowanej z piastami i odpowiednim rozstawem śrub. Można też zaadaptować tylną belkę z małego auta, np. "malucha". Gotowa oś skrętna z piastami zapewnia podstawową amortyzację. Koła samochodowe o małej średnicy (np. 13-14 cali) lub dedykowane koła do przyczepek są często wybierane, co gwarantuje stabilność i dopasowanie do osi. Nie przesadzaj z rozmiarem kół, bo większe mogą pogorszyć manewrowość przyczepki i quada.
Zaczep kulowy
Do przyczepki do quada należy wybrać standardowy zaczep kulowy przeznaczony do przyczep lekkich (np. o uciągu 750 kg). Uniwersalne zaczepy pasują do większości quadów i traktorków ogrodowych.
Narzędzia
Do montażu przyczepki przydadzą się narzędzia, które umożliwią precyzyjne i trwałe połączenia elementów. Ważne jest, aby narzędzia były dobrej jakości, co ułatwi precyzyjną i bezpieczną pracę.
- Spawarka: Najlepiej MIG/MAG (migomat), która jest najłatwiejsza w obsłudze dla amatorów i daje mocne, estetyczne spoiny. Spawanie jest najtrwalszą i najbezpieczniejszą metodą łączenia elementów ramy.
- Szlifierka kątowa: Do cięcia profili i oczyszczania powierzchni.
- Wiertarka: Do wykonywania otworów.
- Klucze: Do montażu kół oraz elementów zaczepu.
- Piła do metalu: Jeśli trzeba będzie przyciąć profile lub rurki na wymiar.
- Sprzęt ochrony osobistej (BHP): Maska spawalnicza, rękawice spawalnicze, okulary ochronne, nauszniki.
Etap 3: Konstrukcja ramy i montaż głównych elementów
Rama to najważniejszy element całej konstrukcji i kręgosłup przyczepki. Pamiętaj, że najważniejsza jest solidna konstrukcja. Z mojego doświadczenia wynika, że stalowe profile kwadratowe o przekroju 30×30 mm lub 40x40x2mm to optymalny wybór - są wytrzymałe i stosunkowo łatwe do spawania.
Cięcie i przygotowanie profili
Zgodnie z projektem, potnij profile stalowe na odpowiednie wymiary, używając szlifierki kątowej. Aby uzyskać idealne kąty proste w narożnikach, tnij końce pod kątem 45 stopni. Pracuj na równej, płaskiej powierzchni, np. stole spawalniczym lub betonowej posadzce. Użyj kątownika, aby sprawdzić, czy wszystkie narożniki mają dokładnie 90 stopni. Przed spawaniem oczyść powierzchnie ze rdzy, farby oraz tłuszczu.

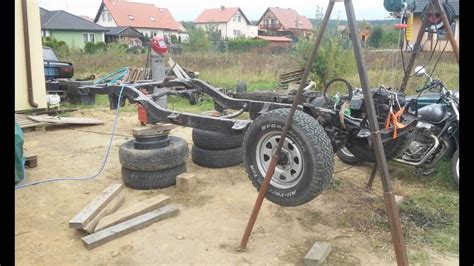

Spawanie ramy
Najpierw „złap” konstrukcję krótkimi spawami (tzw. „heftami” lub „szczepami”) w każdym narożniku i na środku dłuższych boków. Ponownie sprawdź kąty i przekątne. Jeśli wszystko się zgadza, możesz przystąpić do spawania pełnych spoin. Spawaj naprzemiennie, aby uniknąć odkształcania ramy pod wpływem ciepła. Ważne jest, aby wszystkie spawy były wykonane starannie, bez pustych miejsc, co zapobiegnie pęknięciom podczas pracy przyczepki w terenie.
Montaż dyszla
Dyszel, najczęściej w kształcie litery „V”, musi być solidnie połączony z przednią częścią ramy. Przyspawaj go solidnie do przedniej belki ramy.
Montaż osi i kół
Odmierz na ramie miejsce montażu osi (zgodnie z projektem, ok. 55-60% długości ramy od przodu). Montaż osi to czas, by zadbać o jej właściwe wyważenie. Przykręć oś do przygotowanych wcześniej mocowań za pomocą solidnych śrub i specjalnych mocowań (cybantów) lub dospawaj do niej przygotowane wcześniej uchwyty. Montaż kół to czas, by zadbać o ich właściwe wyważenie i dobranie opon. Koła powinny być wytrzymałe, a opony - dostosowane do terenu, po którym zamierzasz jeździć. Łączenie osi z ramą musi być solidne i trwałe.
Podłoga i burty
Jeśli używasz blachy, dospawaj ją do ramy. W przypadku sklejki wodoodpornej, przykręć ją do ramy za pomocą śrub zamkowych. Z profili lub kątowników wykonaj szkielet burt, a następnie wypełnij go blachą lub sklejką. Burty możesz przyspawać na stałe lub zaprojektować system zawiasów i zamków, który pozwoli na ich otwieranie lub demontaż.
Etap 4: System wywrotu i dodatkowe funkcje
Mechanizm zrzutu przyczepy to połączenie wygody z funkcjonalnością. Ta funkcja może znacząco wpłynąć na komfort i efektywność korzystania z przyczepy ATV.
Rodzaje mechanizmów wywrotu
- Ręczne wysypywanie: Najprostsze modele wymagają użycia siły ramion i dźwigni, aby przechylić skrzynię ładunkową i ją opróżnić. Sprawdza się przy lżejszych ładunkach.
- Wspomaganie sprężynowe: Systemy wywrotu sprężynowego ułatwiają podnoszenie dzięki sprężynom śrubowym, które pomagają unieść platformę. Są idealne dla lekkich i średnich ładunków.
- Systemy hydrauliczne: Wciągarki hydrauliczne z korbą ręczną i pompy elektrohydrauliczne są znacznie wygodniejsze i oferują kontrolowany oraz mocny mechanizm podnoszenia ciężkich ładunków.
Kąt zrzutu
Większy kąt wysypu zapewnia całkowite wysunięcie materiału bez konieczności ręcznej interwencji. Płytkie kąty mogą powodować, że ciężki materiał utknie w skrzyni ładunkowej.
Opcjonalne elementy
- Zdejmowane boki i klapy tylne: Pozwalają przekształcić przyczepę w platformę, umożliwiając przewożenie długich przedmiotów i ładunków ponadgabarytowych. Zdejmowane klapy tylne ułatwiają załadunek i rozładunek.
- Plandeka ochronna: Zabezpiecza ładunek przed deszczem i kurzem.
- Podkładki antypoślizgowe: Na podłogę czy specjalne mocowania punktowe, które ułatwiają szybkie przypięcie ładunku.
Etap 5: Instalacja elektryczna i zabezpieczenie antykorozyjne

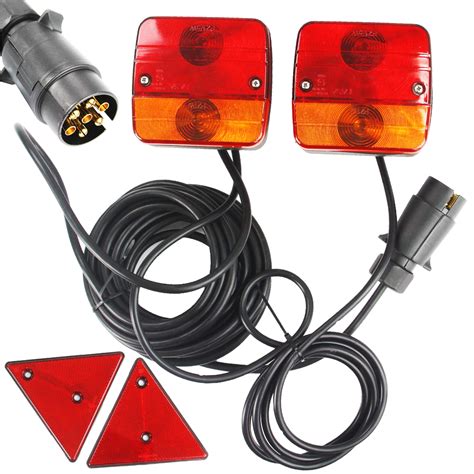

Oświetlenie
Jeśli planujesz jeździć po zmroku lub po drogach publicznych, oświetlenie jest niezbędne i wymagane. Kup gotowy zestaw z lampami i wiązką. Zamontuj lampy z tyłu przyczepki, a przewody poprowadź wzdłuż ramy, zabezpieczając je opaskami zaciskowymi. Podłącz wtyczkę zgodnie ze schematem.
Czyszczenie i malowanie
Dla dłuższej żywotności konstrukcji, każdy metalowy element warto zabezpieczyć powłoką antykorozyjną. Dokładnie oczyść całą stalową konstrukcję z rdzy, smaru i brudu za pomocą szlifierki z tarczą drucianą lub papieru ściernego. Nałóż co najmniej jedną warstwę farby podkładowej antykorozyjnej. Po jej wyschnięciu, pomaluj całość 2-3 warstwami farby nawierzchniowej (np. chlorokauczukowej).
Etap 6: Kwestie prawne i bezpieczeństwo
Samodzielna budowa to duża odpowiedzialność. Stabilność, wyważenie, łatwość manewrowania, a także komfort jazdy są ściśle związane z właściwym projektem i solidnością wykonania.
Rejestracja i ubezpieczenie
To jeden z najczęściej pomijanych, a zarazem najważniejszych tematów.
- Użytek poza drogami publicznymi: Jeśli przyczepka będzie służyć wyłącznie do prac na Twojej posesji, w lesie czy na polu, nie podlega obowiązkowi rejestracji.
- Użytek na drogach publicznych: Każda przyczepka, nawet lekka, poruszająca się po drogach publicznych, musi być zarejestrowana i posiadać ubezpieczenie OC. Dla konstrukcji własnej, tzw. SAM (Samodzielnie Wykonana), konieczne jest przejście przeglądu technicznego. Diagnosta sprawdzi m.in. solidność konstrukcji, jakość spawów, sprawność oświetlenia, wymiary oraz zgodność z przepisami o warunkach technicznych pojazdów. W praktyce najczęściej działa to tak, że policja nie zwraca uwagi na takie zestawy, o ile poruszają się one lokalnie i nie stwarzają zagrożenia.
Dopuszczalna Masa Całkowita (DMC)
Pamiętaj, że łączna dopuszczalna masa całkowita (DMC) to waga przyczepki plus maksymalny załadunek. DMC zależy od homologacji samego quada i parametrów haka holowniczego. Większość quadów może ciągnąć przyczepki lekkie o DMC do 750 kg.
Bezpieczeństwo użytkowania
- Jakość spawów: Jeśli nie jesteś pewien swoich umiejętności spawalniczych, poproś o pomoc doświadczonego spawacza.
- Rozkład masy: Zawsze ładuj przyczepkę tak, aby cięższe przedmioty znajdowały się nad osią. Złe umiejscowienie osi (zbyt z przodu) spowoduje podrywanie tyłu quada.
- Ciśnienie w oponach: Regularnie sprawdzaj ciśnienie w oponach.
- Pierwsza jazda: Pierwsze przejazdy wykonaj bez obciążenia, na bezpiecznym terenie.
- Stabilność: Warto rozważyć montaż stabilizatorów i amortyzatorów, które skutecznie niwelują kołysanie na nierównościach. Solidne, dobrze nasmarowane elementy odpowiednio utrzymują koła i zapobiegają luzom, co przekłada się na lepszą sterowność zestawu.
- Hak holowniczy: Aby móc korzystać z przyczepki, Twój quad musi być wyposażony w hak holowniczy z kulą o standardowej średnicy (najczęściej 50 mm). Upewnij się, że hak jest solidnie przykręcony do ramy quada, a nie tylko do plastikowych elementów.
Koszty budowy przyczepki
Jednym z głównych argumentów za samodzielną budową są oszczędności. Budowa własnej przyczepki to często rozwiązanie bardziej ekonomiczne niż zakup gotowego modelu. Przyjrzyjmy się przykładowemu kosztorysowi dla przyczepki o wymiarach ok. 150x100 cm:
- Profile stalowe: ok. 300-600 zł
- Oś z piastami: ok. 200-500 zł
- Koła (używane): ok. 100-300 zł
- Sklejka wodoodporna / blacha: ok. 100-400 zł
- Zaczep kulowy: ok. 50-150 zł
- Farby, śruby, drobne elementy: ok. 100-200 zł
W sumie, budżet na prostą, solidną przyczepkę może wynieść około 1000-2000 zł, co często jest znacznie mniej niż cena gotowego produktu. Budowa przyczepki „od zera” jest opłacalna finansowo, jeśli posiadasz już podstawowe narzędzia i potrafisz znaleźć materiały w rozsądnych cenach.
