Przewody Sterowania Hydrauliki w Maszynach Komatsu: Diagnostyka i Utrzymanie

W maszynach budowlanych Komatsu, takich jak koparki, spycharki czy ładowarki, odpowiednie funkcjonowanie układu hydraulicznego jest kluczowe dla efektywnej pracy. Przewody hydrauliczne przenoszą olej pod wysokim ciśnieniem, a ich prawidłowy stan techniczny jest niezbędny do bezawaryjnej eksploatacji. Nawet drobna nieszczelność może prowadzić do utraty ciśnienia, przegrzania systemu lub awarii silnika. Dlatego tak istotna jest regularna kontrola i konserwacja przewodów oraz innych elementów układu hydraulicznego.

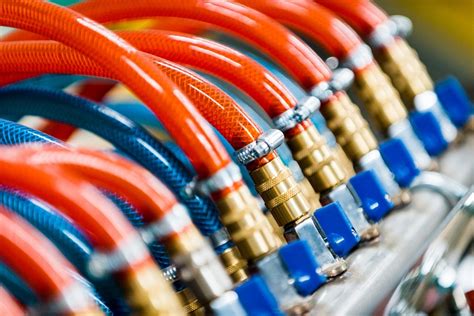

Typy Przewodów w Maszynach Komatsu

W zależności od przeznaczenia, w maszynach budowlanych Komatsu stosuje się różne typy przewodów:

• Przewody hydrauliczne: Przenoszą olej pod wysokim ciśnieniem, zapewniając prawidłowe działanie siłowników i innych komponentów hydrauliki siłowej.
• Przewody paliwowe: Odpowiedzialne za stabilny dopływ paliwa do silnika.
• Przewody chłodnicze: Wspierają utrzymanie odpowiednich warunków pracy jednostki napędowej, transportując płyn chłodzący.
• Przewody powietrzne: Używane w układach pneumatycznych lub do transportu powietrza w silniku.

Przewody Komatsu projektowane są z myślą o odporności na wysokie ciśnienia, temperatury i intensywne drgania. Do ich produkcji wykorzystuje się m.in. gumę techniczną wzmocnioną stalowym oplotem, tworzywa odporne na działanie paliw i olejów, a także elementy metalowe chroniące przed uszkodzeniami mechanicznymi.

Diagnostyka i Rozwiązywanie Problemów z Układem Hydraulicznym

1. Kontrola i Wymiana Płynu oraz Filtra Hydraulicznego

Należy regularnie sprawdzać filtr hydrauliczny i czyścić go lub wymieniać, jeśli jest zatkany. Konieczne jest również monitorowanie stanu oleju hydraulicznego i jego wymiana, jeśli jest zużyty. Czysty olej i sprawny filtr zapewniają prawidłową pracę układu i chronią komponenty przed uszkodzeniem.

2. Inspekcja Rurociągów i Złączy

Ważne jest, aby dokładnie sprawdzić rurociągi w całym układzie hydraulicznym. W przypadku uszkodzenia przewodu lub złącza należy go wymienić lub naprawić przez spawanie. Nieszczelności mogą prowadzić do spadków ciśnienia i obniżenia wydajności maszyny.

3. Sprawdzenie Pierścieni Uszczelniających Siłowników Hydraulicznych

Aby sprawdzić, czy pierścień uszczelniający tłoka siłownika hydraulicznego nie traci funkcji uszczelniającej, należy wykonać następujące kroki:

1. Wycofać pojedynczo siłowniki hydrauliczne urządzenia roboczego (wysięgnik, drążek, łyżka).
2. Wyjąć przewód olejowy wysokiego ciśnienia na złączu wylotowym dużej komory siłownika hydraulicznego.
3. Kontynuować obsługę i sterowanie joystickiem odpowiedniego cylindra hydraulicznego w celu dalszego cofania tłoczyska.
4. Uważnie obserwować, czy z wylotu dużej komory siłownika hydraulicznego wypływa olej.

Jeżeli z wylotu wypływa tylko niewielka ilość oleju, pierścień uszczelniający siłownika hydraulicznego nie ulega uszkodzeniu. Jeśli natomiast powstaje duży przepływ oleju, pierścień uszczelniający tłoka cylindra hydraulicznego jest nieważny. W takiej sytuacji siłownik hydrauliczny należy poddać przeglądowi i wymienić pierścień uszczelniający.

4. Pomiar Ciśnień w Układzie Hydraulicznym

W warunkach szybkiego biegu jałowego silnika i rozładowania drążka należy stopniowo mierzyć ciśnienie przelewowe pompy sterującej oraz przedniej i tylnej pompy głównej. Należy również mierzyć ciśnienie zaworu sterującego momentem obrotowym (zaworu TVC).

Wartości referencyjne:

• Ciśnienie przelewu pompy sterującej: 3~3,8 MPa
• Ciśnienie przelewu przedniej i tylnej pompy głównej: 31~34,5 MPa
• Ciśnienie zaworu sterującego momentem obrotowym (zawór TVC): 1,8~2.0 MPa

Interpretacja pomiarów:

• Problem z pompą główną: Gdy ciśnienie przelewu pompy sterującej, przedniej i tylnej pompy głównej oraz ustawione ciśnienie zaworu TVC mieszczą się w określonej wartości, ale pompy główne przelewają się, oznacza to wewnętrzny przeciek pompy głównej. Pompa główna powinna zostać naprawiona.
• Problem z zaworem TVC: Gdy zmierzone ciśnienie przelewu pompy sterującej oraz przedniej i tylnej pompy głównej mieści się w określonej wartości, ale zmierzone ciśnienie zadane zaworu TVC nie mieści się w określonym zakresie, należy wyregulować ciśnienie zadane zaworu TVC. Jeśli regulacja nie jest możliwa lub zawór TVC jest uszkodzony, należy go zdemontować, wyczyścić. W przypadku zablokowania głównego rdzenia zaworu TVC, przeszlifować i naprawić otwór rdzenia zaworu, aż będzie można go swobodnie wcisnąć. W przeciwnym razie zawór TVC należy wymienić.
• Problem z głównym zaworem przelewowym: Jeśli ciśnienie przelewu pompy sterującej mieści się w zakresie 3 ~ 3,8 MPa, podczas gdy ciśnienie przelewu przedniej i tylnej pompy głównej nie mieści się w zakresie 31 ~ 34,5 MPa, należy wyregulować ciśnienie przelewu głównego zaworu przelewowego z przodu i z tyłu pomp głównych do podanej wartości. Jeżeli nie można wyregulować ciśnienia, główny zawór przelewowy jest uszkodzony. Należy go zdemontować i wyczyścić. W przypadku zablokowania głównego zaworu przelewowego, należy oczyścić rdzeń zaworu głównego, aby można go było swobodnie wciskać. Gdy rdzeń zaworu nie daje się swobodnie wepchnąć, przeszlifować i naprawić otwór rdzenia zaworu głównego lub wymienić główny zawór przelewowy.
• Problem z pompą sterującą: Jeżeli ciśnienie przelewu pompy sterującej nie mieści się w zakresie 3 ~ 3,8 MPa, należy wyregulować ciśnienie przelewu do określonej wartości. Jeżeli regulacja nie jest możliwa, należy odciąć odpowiednio obwody i ponownie zmierzyć ciśnienie przelewu. Jeśli nadal jest poza zakresem, należy sprawdzić olej odprowadzany z filtra na wylocie pompy sterującej pod kątem obecności pyłu żelaza i ciał obcych. W przypadku ich wykrycia, należy naprawić lub wymienić pompę sterującą. Jeśli nie, należy wyczyścić rdzeń zaworu głównego zaworu przelewowego pompy sterującej, zeszlifować otwór rdzenia zaworu głównego lub wymienić główny zawór przelewowy pompy sterującej.

5. Kontrola Hydraulicznego Elementu Sterującego Zaworu PPC

Gdy hydrauliczny element sterujący zaworu PPC jest uszkodzony, należy wyczyścić rdzeń zaworu i korpus zaworu głównego urządzenia sterującego. Jednocześnie należy sprawdzić luz między rdzeniem zaworu a korpusem zaworu. Normalna wartość to 0.015-0.025 mm, a maksymalny luz nie powinien przekraczać 0,04 mm. Jeśli luz jest zbyt duży lub element zaworu jest poważnie zużyty, ta grupa sterowania zawory powinna zostać wymieniona. Należy również sprawdzić sprężynę.

Typowe Problemy i Rozwiązania

Problem: "Zawieszanie się hydrauliki" po uruchomieniu

Niektórzy użytkownicy zgłaszają problem, że po uruchomieniu koparki hydraulika daje obciążenie, zachowując się tak, jakby rozdzielacz był włączony, a olej przepływał przez zawór ciśnieniowy. Silnik i pompa są wtedy obciążone. Po pewnym czasie (np. 4-5 minutach) lub po poruszeniu rozdzielaczami, układ się odblokowuje. Podejrzewa się, że problem może dotyczyć zaworu w rozdzielaczu, który ma puszczać olej z powrotem do zbiornika, gdy żadna funkcja nie jest używana.

W przypadku tego typu problemów serwis Komatsu może sugerować wymianę obu rozdzielaczy (przedniego i tylnego), co wiąże się ze znacznymi kosztami. Jednakże, jeśli po odblokowaniu układ działa prawidłowo przez cały dzień, może to wskazywać na problem z zacinającym się elementem, a nie z całkowitą awarią rozdzielaczy. Warto poszukać schematów hydrauliki, aby zrozumieć, gdzie znajdują się zawory przelewowe, jak tylny rozdzielacz współdziała z przednim i czy występuje jakiś dzielnik strumienia. Konsultacja z doświadczonym mechanikiem specjalizującym się w hydraulice siłowej jest w takim przypadku wskazana.

Problem: Szarpanie siłownikami podczas pracy

Inny zgłaszany problem to szarpanie siłownikami przez chwilę po uruchomieniu maszyny, np. podczas podnoszenia łyżki. Może to wskazywać na problemy z ciśnieniem, zanieczyszczenia w układzie lub nieprawidłowe działanie zaworów sterujących. Dokładna diagnostyka ciśnienia i stanu zaworów jest kluczowa.

Znaczenie Oryginalnych i Zamiennych Części

Odpowiednio dobrane przewody wydłużają żywotność całego układu, chronią podzespoły przed uszkodzeniem i zapobiegają awariom, które mogłyby wstrzymać realizację prac budowlanych. Na rynku dostępne są zamienniki przewodów Komatsu, które spełniają wysokie normy jakościowe i są kompatybilne z popularnymi modelami koparek, spycharek i ładowarek tej marki. Należy jednak upewnić się, że zamienniki są objęte gwarancją i pochodzą od sprawdzonych dostawców.
