Problem falującego silnika i utraty mocy w maszynach JCB, zwłaszcza w modelu 4CX, jest dość powszechny. Operatorzy często zgłaszają, że silnik „dusi się i wali czarnym dymem”, szczególnie podczas pracy na wolnych obrotach z obciążeniem, np. przy użyciu osprzętu ładowarkowego. W takich sytuacjach praca na wolnych obrotach jest możliwa tylko tyłem, przodem silnik dusi się i generuje czarny dym. Co więcej, falowanie obrotów może występować również przy zimnym silniku, prowadząc do jego gaśnięcia.
Potencjalne przyczyny problemów z silnikiem JCB 4CX
Mimo przeprowadzenia kompleksowych remontów silnika, w tym wymiany tłoków, pierścieni, panewek, tulei cylindrowych, planowania głowicy czy instalacji nowej turbiny, problem może nadal występować. Nawet kilkukrotne sprawdzanie pompy wtryskowej nie zawsze przynosi oczekiwany rezultat. Należy pamiętać, że zakres pracy osprzętem koparkowym to zazwyczaj od 1500 obrotów i w górę, dlatego też praca na zbyt niskich obrotach może obciążać silnik.
Układ paliwowy - najczęstsze źródło problemów

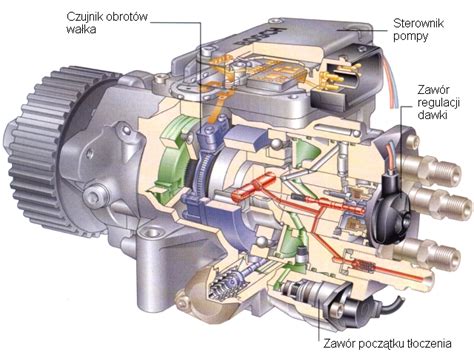

Wielokrotnie to właśnie układ paliwowy okazuje się być przyczyną falowania obrotów i utraty mocy. Wysokiej jakości rotacyjna pompa wtryskowa stanowi serce układu paliwowego w silnikach JCB DieselMax Tier 3. Jej podstawowym zadaniem jest precyzyjne dawkowanie i sprężanie paliwa, a następnie dostarczanie go pod wysokim ciśnieniem do poszczególnych wtryskiwaczy. Pompa rotacyjna sama wytwarza ciśnienie i dawkuje paliwo, w przeciwieństwie do systemu Common Rail, gdzie za dawkowanie i moment wtrysku odpowiadają sterowane elektronicznie wtryskiwacze, a pompa jedynie wytwarza stałe, wysokie ciśnienie w zasobniku.
Niesprawna pompa wtryskowa może prowadzić nie tylko do unieruchomienia maszyny, ale także do uszkodzenia wtryskiwaczy. Czystość paliwa to klucz do długiej żywotności pompy rotacyjnej, ponieważ układ wtryskowy jest ekstremalnie wrażliwy na zanieczyszczenia. Najczęstszą przyczyną awarii jest zła jakość paliwa, zawierającego wodę lub zanieczyszczenia stałe, co prowadzi do zatarcia precyzyjnych elementów wewnątrz pompy, takich jak tłoczek czy głowiczka.
Diagnoza pompy wtryskowej i systemu paliwowego
W przypadku problemów z silnikiem, pompa wtryskowa jest często pierwszym elementem, który trafia na diagnostykę. Historia klienta, który trzykrotnie sprawdzał pompę wtryskową bez efektu, a następnie w innym warsztacie okazało się, że była ona w złym stanie, doskonale ilustruje ten problem. Jak zauważył mechanik, wiele "sprawdzonych" pomp po rozebraniu okazuje się być złomem z powodu zużycia głowicy pompy i innych elementów.
Przed montażem nowej pompy wtryskowej bezwzględnie należy wymienić wszystkie filtry paliwa na nowe, wysokiej jakości produkty, a także zalać silnik świeżym olejem. Należy zachować sterylną czystość całego układu paliwowego. Jedną z metod eliminacji niesprawności pompki wstępnej, która znajduje się przed pompą wtryskową, jest podłączenie paliwa "na kroplówce". W jednym z przypadków, w JCB 4CX z 2006 roku, podłączenie bezpośrednio dopływu paliwa do separatora, omijając przewód i zbiornik, sprawiło, że koparka zaczęła pracować na równych obrotach. Warto również sprawdzić, czy wszystkie kanaliki w głowiczce separatora są drożne.
Nieszczelności i powietrze w układzie paliwowym
Nieszczelności w układzie paliwowym to kolejna częsta przyczyna falowania obrotów, szczególnie po rozruchu zimnego silnika. Jeśli silnik faluje przez kilka minut po uruchomieniu, a następnie pracuje normalnie, może to wskazywać na zasysanie "lewego" powietrza. Nieszczelności mogą występować w różnych miejscach:
- Pompka zasilająca: Nieszczelność pompki zasilającej lub luźne króćce mogą powodować zasysanie powietrza. Warto sprawdzić, czy pompka nie "poci się".
- Połączenia filtra z podstawą: Brak małej uszczelki wewnętrznej na połączeniach filtra z podstawą może być przyczyną problemu.
- Szybkozłączki: Zabrudzone lub nieszczelne szybkozłączki do filtra paliwa i separatora również mogą prowadzić do podobnych objawów.
Ważne jest, aby dokładnie zdiagnozować, czy falowanie występuje tylko przy zimnym silniku, czy po każdym rozruchu, co może pomóc w zawężeniu obszaru poszukiwań nieszczelności.
Inne potencjalne usterki silnika
Choć kapitalny remont silnika powinien wyeliminować wiele problemów, zdarza się, że wykonany jest on nieprawidłowo. Warto upewnić się, że wszystkie elementy, takie jak tłoki, pierścienie, panewki, tuleje cylindrowe, głowica czy turbina, zostały zamontowane poprawnie i są sprawne. Jeśli hydraulika dusi silnik, a problemy występują tylko pod obciążeniem, to winę należy szukać w układzie hydraulicznym, a nie w samym silniku. Uszkodzenie pompy zębatej w układzie hydraulicznym objawi się zanikiem lub spadkiem ciśnienia w układzie roboczym, natomiast pompa wielotłoczkowa prędzej całkowicie przestanie wytwarzać ciśnienie.
Rola elektroniki w maszynach JCB
Moduły elektroniczne w maszynach budowlanych JCB, pracując w ekstremalnych warunkach, są narażone na uszkodzenia. Problemy z silnikiem mogą często mieć podłoże elektroniczne, szczególnie w przypadku falowania obrotów czy trudności z uruchomieniem.
HowTo: JCB Backhoe Loader Engine Inspection
Naprawa sterowników silnika (ECU)
Firmy specjalizujące się w naprawie elektroniki maszyn JCB zajmują się profesjonalną naprawą sterowników silnika i pozostałych komputerów w koparkach, koparko-ładowarkach i innych maszynach. Najczęściej usterki dotykają sterowników silnika (ECU) oraz sterowników skrzyni biegów (ECUW). Przyczyny ich uszkodzeń są różnorodne: od odwrotnie podpiętego akumulatora, przez słabą baterię lub odpalanie z boostera bez odpięcia klem, po wilgoć czy zwarcie. Sterowniki JCB są zazwyczaj dobrze zabezpieczone, co sprawia, że ich naprawa jest w wielu przypadkach możliwa.
Przykłady sterowników, które często wymagają naprawy, to:
- JCB HP ECU1 728/35700: Naprawa obejmuje nie tylko całkowity brak działania, brak komunikacji czy ograniczoną funkcjonalność, ale także usługę wgrywania wyższej lub niższej wersji oprogramowania, nawet jeśli oryginalny tester diagnostyczny JCB nie jest w stanie tego dokonać.
- JCB ECU MIDI 728/80002: Ten kontroler silnika może być naprawiony niezależnie od tego, czy uszkodzeniu uległa płyta elektroniczna, czy oprogramowanie.
- JCB ECUW 728/20600: Sterownik JCB ECUW MK2 jest kolejnym, który można przywrócić do pełnej sprawności.
- JCB 4CX ECU Delphi 320/09566: Mimo solidnej konstrukcji sterowniki marki Delphi również ulegają uszkodzeniom, dla których dostępne są usługi naprawcze.
W wielu przypadkach naprawa wiąże się z programowaniem danych procesorów i pamięci. Profesjonalne serwisy posiadają pliki wsadowe do wielu modeli JCB, co umożliwia sprawne naprawy. Możliwe jest również dostosowanie wszelkich parametrów przy przekładaniu modułów między maszynami, aby zachować oryginalne ustawienia.
Diagnostyka elektroniczna i programowanie
Profesjonalna diagnostyka maszyn JCB wykorzystuje specjalistyczny sprzęt umożliwiający pełną diagnostykę modułów elektronicznych. Dzięki temu możliwe jest precyzyjne określenie, czy sterownik działa poprawnie, czy nadal posiada wady. Po zakończeniu naprawy i upewnieniu się, że sterownik działa prawidłowo, usuwane są błędy zapisane w jego pamięci.
Jeśli sterownik jest uszkodzony w sposób uniemożliwiający naprawę, istnieją możliwości przegrania danych do innego używanego sterownika i jego dopisania do maszyny. W przypadku wymiany silnika można również zaprogramować parametry, takie jak motogodziny pracy silnika.
Naprawa wyświetlaczy i paneli sterowania
Wyświetlacze są kluczowym elementem komunikacji maszyny z operatorem, pokazując nie tylko stan paliwa, ale także komunikując błędy i umożliwiając wprowadzanie ustawień. Ich uszkodzenie utrudnia lub uniemożliwia pracę. Naprawiane są zarówno wyświetlacze LCD, jak i starszego typu wyświetlacze segmentowe.
Częste usterki w tym zakresie obejmują:
- Liczniki JCB 3CX / 4CX: Standardową usterką w starszych, okrągłych licznikach jest zanik pracy wyświetlacza motogodzin. Możliwa jest naprawa takich liczników, a w przypadku nowego licznika - zaprogramowanie oryginalnego przebiegu motogodzin.
- Liczniki JCB 4CX nowszego typu: Najczęściej spotyka się nieprawidłową pracę wskaźników oraz problemy z zasilaniem licznika.
- Przełączniki i panele sterowania: Uszkodzenia wynikają zazwyczaj z intensywnego użytkowania, rzadziej z zalania lub przepięć.
Profesjonalne wsparcie i serwis JCB
W przypadku wątpliwości lub potrzeby szybkiej i skutecznej naprawy, warto skorzystać z usług wyspecjalizowanych serwisów. Firmy z ponad 15-letnim doświadczeniem w naprawach, konserwacji i serwisie maszyn JCB, takich jak minikoparki, koparko-ładowarki i ładowarki teleskopowe, oferują kompleksowe wsparcie. Zespoły mechaników dysponujące dużą wiedzą teoretyczną i praktyczną, nabytą w autoryzowanych serwisach JCB, posiadają na miejscu wszystkie niezbędne narzędzia do profesjonalnej naprawy maszyn. Priorytetem jest uczciwość i rzetelne sprawdzenie stanu technicznego maszyn, aby serwis został wykonany w zakresie niezbędnym do przeprowadzenia naprawy. Takie serwisy oferują diagnozę i naprawę elektroniki, hydrauliki siłowej oraz silników diesla, często mając duże zaplecze części oryginalnych i zamiennych, co skraca czas naprawy do minimum.
