JCB 4CX: Przepływ Oleju Hydraulicznego i Informacje Techniczne

Koparko-ładowarka JCB 4CX od lat jest flagowym modelem w gamie brytyjskiego producenta, pozycjonowanym jako potężniejszy i bardziej wydajny brat legendarnego JCB 3CX. Zaprojektowany z myślą o najcięższych zadaniach i pracy w trudnym terenie, 4CX wyróżnia się mocą i uniwersalnością.

Charakterystyka JCB 4CX - Więcej Mocy, Większe Możliwości

Najważniejszą i natychmiast rozpoznawalną cechą modelu 4CX są cztery równe, duże koła, co odróżnia go od mniejszego brata. Maszyna oferuje również tryb "psiego chodu" (Crab steer), gdzie obie osie skręcają w tym samym kierunku, co pozwala na precyzyjne manewrowanie maszyną na boki. Model 4CX zawsze był wyposażany w mocniejsze jednostki napędowe niż standardowy 3CX. Do około 2005 roku były to silniki Perkins, a później zastąpiła je własna, mocniejsza konstrukcja JCB Dieselmax/EcoMax.

Porównanie JCB 4CX vs. 3CX

• Czy 4CX jest zawsze lepszy od 3CX? Nie zawsze. Jeśli praca odbywa się głównie w mieście, na utwardzonym terenie i wymaga maksymalnej zwinności przy pracy tyłem (np. przy murach), klasyczny 3CX z przesuwem bocznym może być lepszym wyborem.
• Czy części z 3CX pasują do 4CX? Wiele części silnikowych (zależnie od rocznika) i niektóre elementy wyposażenia kabiny są takie same.
• Czy 4CX jest droższy w utrzymaniu? Tak, ze względu na bardziej skomplikowany układ napędowy i większe opony, koszty eksploatacji mogą być nieco wyższe.

Układ Hydrauliczny: Zasady Działania i Kluczowe Parametry

Układ hydrauliczny w koparko-ładowarkach JCB działa na zasadzie przepływu oleju pod wysokim ciśnieniem. Olej jest generowany przez pompę hydrauliczną i przepływa przez zawory sterujące, które kierują go do odpowiednich siłowników. Przenoszenie energii hydraulicznej z pompy do siłowników i silników hydraulicznych umożliwia wykonywanie pracy ramienia lub innego osprzętu koparko-ładowarki.

Zbyt niskie ciśnienie w układzie hydraulicznym może prowadzić do niewystarczającej mocy działania siłowników, uniemożliwiającej wykonywanie pożądanych ruchów osprzętu. Typowe wartości ciśnienia roboczego w głównym układzie hydraulicznym dla koparko-ładowarek JCB, np. dla modelu 3CX, zazwyczaj wahają się w przedziale od 200 do 250 barów (20 000 do 25 000 kPA).

Olej Hydrauliczny: Rodzaje i Konserwacja

Olej hydrauliczny w maszynach JCB pełni funkcje smarowania wewnętrznych części układu hydraulicznego (tłoków silników, pomp, zaworów) oraz przenoszenia energii. Podczas pracy układu hydraulicznego generowane jest ciepło, dlatego tak ważna jest jakość oleju.

JCB zaleca stosowanie wysokiej jakości olejów hydraulicznych, zgodnych ze specyfikacjami maszyn:

• JCB Hydraulic Fluid 46 - charakteryzuje się doskonałą stabilnością termiczną i odpornością na utlenianie.
• JCB Special HP 32 - olej zalecany do stosowania w niskich temperaturach, gdzie wymagany jest wysoki poziom płynności.
• JCB Universal Hydraulic Oil - uniwersalny olej do różnych maszyn JCB.

Aby zapewnić optymalne działanie i wydłużyć okres eksploatacji układu hydraulicznego, należy zadbać o odpowiednią konserwację. Prawidłowa konserwacja oleju hydraulicznego wiąże się z:

• Regularną kontrolą poziomu i jakości oleju.
• Wymianą oleju zgodnie z zaleceniami producenta (zarówno jeśli chodzi o samą czynność, jak i jej częstotliwość).
• Sprawdzaniem i instalowaniem nowych filtrów hydraulicznych.
• Monitorowaniem stanu zanieczyszczenia oleju.
• Kontrolą układu hydraulicznego pod kątem wycieków, uszkodzeń i śladów zużycia komponentów.

Linia Hydrauliczna do Młota w JCB 4CX: Sprawdzanie i Typy Instalacji

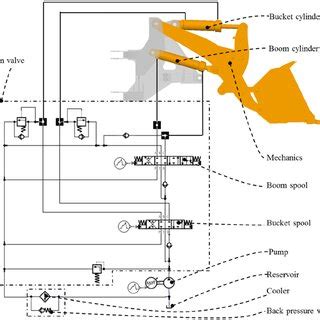

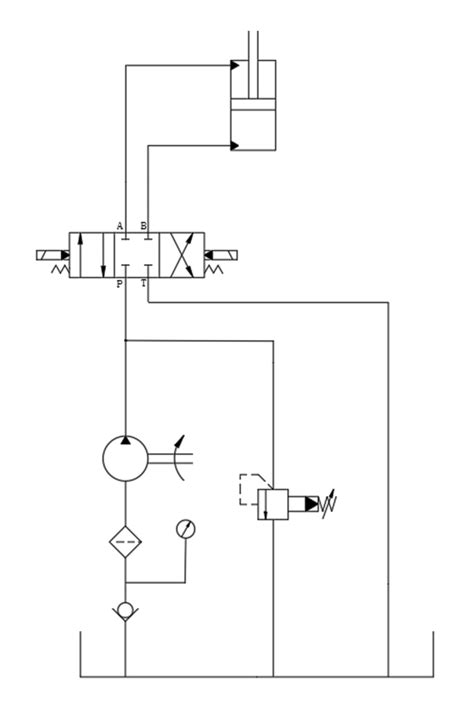

Wielu operatorów zastanawia się, jak sprawdzić kompletność linii hydraulicznej do młota, gdy maszyna (np. 4CX z joystickami) nigdy wcześniej z nim nie pracowała. Często występują tylko przycisk w kabinie i węże na ramieniu, bez wyraźnej reakcji hydrauliki po aktywacji.

Wszystko zależy od wersji instalacji i źródła zasilania. W maszynach z joystickami, ale także w starszych modelach, mogą występować dwa rodzaje instalacji i kilka różnych zaworów - pojedynczych, a czasem podwójnych. Generalnie, należy szukać na ramie pod rozdzielaczem sporej kostki z cewką, połączonej z rozdzielaczem i powrotem oleju do zbiornika. Jeśli są węże do linii i przycisk na desce rozdzielczej, linia powinna być sprawna.

Instalacje zasilane z pod teleskopu mają tę zaletę, że posiadają zawory do regulacji przepływu, co pozwala dopasować przepływ i podłączyć praktycznie każdy młot. Nowsze instalacje, często zasilane z powrotu na rozdzielaczu, zazwyczaj nie oferują możliwości dopasowania przepływu - działają albo nie.

Diagnostyka i Rozwiązywanie Problemów z Przepływem Oleju

Częstym problemem, zgłaszanym przez użytkowników JCB 4CX, są spowolnione ruchy na tylnym lub przednim ramieniu. Maszyna może pracować nierówno, raz szybko i bez problemów, a innym razem wolno, nie reagując nawet na dodanie gazu. Taka sytuacja może wskazywać na problemy z układem hydraulicznym.

Typowe objawy i miejsca do sprawdzenia:

• Wolne ruchy ramion: Nawet po zainstalowaniu nowej pompy zębatej dwusekcyjnej, ciśnienie na rozdzielaczu może wzrastać zbyt wolno (np. od 180-200 bar do 260 bar).
• Dziwne dźwięki: Ciche "jęczenie" przy skręcaniu kołami może sugerować problem z zaworem priorytetowym.
• Zawór priorytetowy: Rozbiórka zaworu priorytetowego może ujawnić porysowany tłoczek, jednak nie zawsze się on zacina.
• Kostka z cewką: Na ramie po prawej stronie maszyny często znajduje się duża kostka (np. 15x15 cm) z cewką, prawdopodobnie odpowiedzialna za załączanie "żółwia" (wolnych biegów). Do niej dochodzą przewody hydrauliczne od zaworu priorytetowego, od przedniego rozdzielacza, od przelewu i cienki przewód od góry. W jej wnętrzu mogą znajdować się komponenty wpływające na przepływ.
• Filtry: Zawsze należy sprawdzić stan filtra na zasysaniu pompy.

Rozwiązania i wskazówki:

• Zawory na rozdzielaczu: W modelach z dwoma joystickami (np. JCB 4CX z 2010 roku AEC) na przednim rozdzielaczu na górze znajdują się dwa zawory. Ten od strony koła (prawy) odpowiada za przepływ oleju i szybkość ruchu ramion. Na nim może zerwać się oring, co powoduje problemy. Drugi zawór jest od głównego ciśnienia i nie należy w nim manipulować bez potrzeby.
• Zaślepienie przewodów: W przypadku spowolnionych ruchów, zaślepienie przewodów powrotu i cienkiego przewodu "z góry" na kostce z cewką może znacznie poprawić szybkość pracy maszyny, nawet na wolnych obrotach. Należy jednak pamiętać, że ten zawór to zawór zrzutowy nadmiaru oleju i zarazem zawór "żółwia". Długotrwała praca na zaślepionych przewodach może prowadzić do "duszenia" silnika przy skrajnych funkcjach ramienia (maks. w lewo/prawo, góra/dół), co oznacza, że zawór przelewowy nie działa prawidłowo.
• Regulacja zaworu przelewowego: Jeśli po zaślepieniu przewodów silnik dusi się przy skrajnych ruchach, należy spróbować "popuścić" zawór przelewowy. Bywa, że przy starej pompie ktoś podciągał przelew, aby poprawić szybkość, a po wymianie pompy nowa konfiguracja wymaga ponownej regulacji.

Konserwacja i Kluczowe Punkty Kontrolne

Regularna konserwacja jest kluczowa dla długiej i bezawaryjnej pracy JCB 4CX.

• Układ kierowniczy obu osi: Należy regularnie kontrolować stan drążków kierowniczych, zwrotnic i siłowników skrętnych na obu osiach.
• Mosty napędowe i wały: Stały napęd na 4 koła oznacza większe obciążenie dla mostów, mechanizmów różnicowych i wałów napędowych. Ich stan wymaga stałego monitorowania.
• Luzy na sworzniach i tulejach: Podobnie jak w modelu 3CX, to kluczowy punkt kontrolny, wymagający regularnej inspekcji i kasowania luzów.

W ofercie części do JCB 4CX często można znaleźć wysokiej jakości filtry, precyzyjne sworznie i tuleje (np. CORESPEX), trwałe uszczelnienia siłowników (np. VICORTEX) oraz wytrzymałe łyżki (np. HIMACORE), które pomagają utrzymać maszynę w doskonałej kondycji.

Silnik EcoMAX i Układ Napędowy

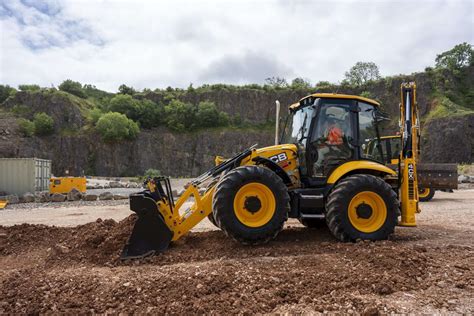

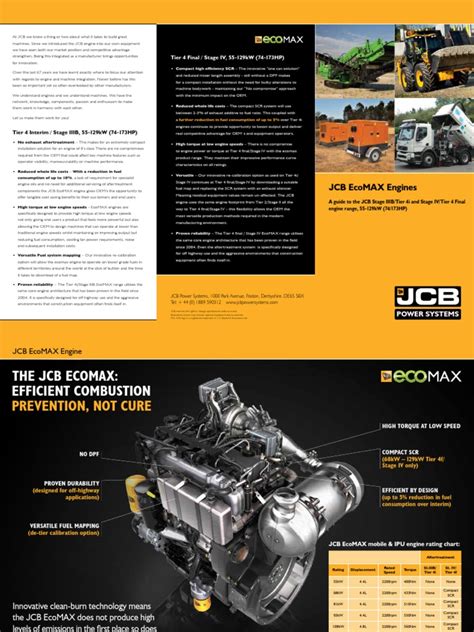

W modelu JCB 4CX zastosowano silnik JCB EcoMAX, który nie wymaga systemu oczyszczania gazów spalinowych oraz używania AdBlue, co znacznie obniża koszty eksploatacji. Silnik EcoMAX osiąga wysokie parametry mocy 81 kW (109 KM) i momentu obrotowego już od 1200 obr./min, co przekłada się na niższe zużycie paliwa we współpracy z układem hydraulicznym i napędowym.

Sześciobiegowa skrzynia w połączeniu z systemem Torquelock, montowane standardowo w modelach Powershift, obniżają zużycie paliwa nawet o 25% i skracają czas przejazdu po drogach do 10%.

Komfort i Bezpieczeństwo Operatora

JCB 4CX jest zaprojektowany z myślą o komforcie i bezpieczeństwie operatora:

• Niski poziom hałasu w czasie pracy.
• Wyposażenie kabiny: podgrzewana szyba, podgrzewane lusterka, system automatycznego ogrzewania (niezależnie od silnika głównego), klimatyzacja, a nawet klimatyzowany schowek na jedzenie.
• Ergonomia: Jasna i czytelna deska rozdzielcza oraz ergonomiczne, montowane w siedzeniu elementy sterujące.
• System SmoothRide JCB minimalizuje przechyły w czasie jazdy.
• Wspomaganie hamulców oraz system Powerslide umożliwiają szybką i bezpieczną zmianę położenia koparki.
• System LSD (ograniczający poślizg kół) zapobiega nadmiernemu zużyciu opon.
• Elementy bezpieczeństwa: system ostrzegania o pozycji stabilizatora podczas ruchu, duże antypoślizgowe stopnie, skrzynka narzędziowa, opony zabezpieczone przed przebiciem płynem.
• Łatwy serwis: system CANBUS informuje o niezbędnych przeglądach, a monitor w kabinie powiadamia operatora o wszelkich procesach zachodzących w koparce.

Materiały Węży i Rurek Hydraulicznych

W układzie hydraulicznym JCB 4CX stosuje się różne materiały do produkcji węży i rurek, zapewniające trwałość i odporność na trudne warunki:

• Guma: Węże wykonane z gumy są elastyczne i odporne na działanie olejów, paliw, wody i innych płynów hydraulicznych, szeroko stosowane w maszynach budowlanych.
• Termoplasty: Węże termoplastyczne (np. z poliuretanu, poliamidu, polietylenu) charakteryzują się wysoką odpornością chemiczną i elastycznością.
• Włókna wzmocnione: Niektóre węże i rurki hydrauliczne są wzmocnione włóknami (np. kevlarowymi lub stalowymi), co zapewnia im dodatkową wytrzymałość na rozciąganie i ściskanie.
• Stal nierdzewna: W zastosowaniach wymagających odporności na korozję, węże i rurki hydrauliczne mogą być wykonane ze stali nierdzewnej, co zapewnia im trwałość w trudnych warunkach środowiskowych.
• Aluminium: Rurki aluminiowe są znacznie lżejsze od stalowych odpowiedników, co zmniejsza masę całej instalacji hydraulicznej, wpływając na wydajność i manewrowalność maszyny. Są również bardziej odporne na korozję niż rurki stalowe, co pozwala na ich stosowanie w warunkach ekspozycji na wilgoć, wodę lub substancje chemiczne. Aluminiowe rurki są stosunkowo łatwe do obróbki i formowania, co ułatwia ich instalację.
