Zasada Działania Układu Hydraulicznego
Układ hydrauliczny w maszynach budowlanych JCB, w tym w modelach 4CX, działa na zasadzie przepływu oleju pod wysokim ciśnieniem. Olej jest generowany przez pompę hydrauliczną i przepływa przez zawory sterujące, które kierują go do odpowiednich siłowników. Przenoszenie energii hydraulicznej z pompy do siłowników i silników hydraulicznych umożliwia wykonywanie pracy ramienia lub innego osprzętu koparko-ładowarki.
Zbyt niskie ciśnienie w układzie hydraulicznym może prowadzić do niewystarczającej mocy działania siłowników, uniemożliwiającej wykonywanie pożądanych ruchów osprzętu. Typowe wartości ciśnienia roboczego w głównym układzie hydraulicznym maszyn JCB zazwyczaj wahają się w przedziale od 200 do 250 barów (20 000 do 25 000 kPa). Ciśnienie maksymalne jest odpowiednio wyższe.
Rola Oleju Hydraulicznego i Wymagania
Olej hydrauliczny w maszynach JCB pełni kilka kluczowych funkcji. Przede wszystkim smaruje wewnętrzne części układu hydraulicznego, takie jak tłoki silników, pompy i zawory, minimalizując tarcie i zużycie. Dodatkowo, olej jest nośnikiem energii, umożliwiającym pracę maszyn. Podczas pracy układu hydraulicznego generowane jest ciepło, a olej pomaga w jego odprowadzaniu, pełniąc funkcję chłodzącą.
JCB zaleca stosowanie wysokiej jakości olejów hydraulicznych, zgodnych ze specyfikacjami maszyn. Do rekomendowanych należą:
- JCB Hydraulic Fluid 46 - charakteryzuje się doskonałą stabilnością termiczną i odpornością na utlenianie.
- JCB Special HP 32 - olej zalecany do stosowania w niskich temperaturach, gdzie wymagany jest wysoki poziom płynności.
- JCB Universal Hydraulic Oil - uniwersalny olej do różnych maszyn JCB.
Konserwacja i Wymiana Oleju
Aby zapewnić optymalne działanie i wydłużyć okres eksploatacji układu hydraulicznego koparko-ładowarki JCB 4CX, należy zadbać o odpowiednią konserwację maszyny. Prawidłowa konserwacja oleju hydraulicznego wiąże się z:
- Regularną kontrolą poziomu i jakości oleju hydraulicznego.
- Wymianą oleju zgodnie z zaleceniami producenta, zarówno jeśli chodzi o samą czynność, jak i jej częstotliwość.

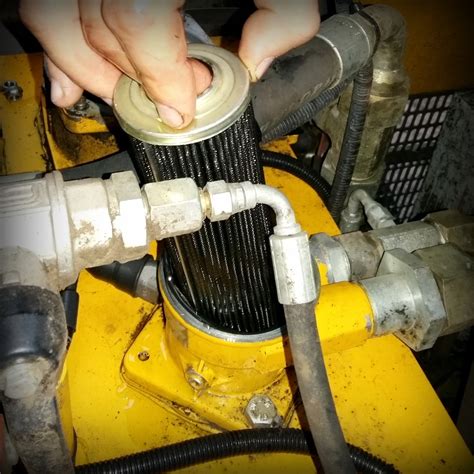

- Sprawdzaniem i instalowaniem nowych filtrów hydraulicznych.
- Monitorowaniem stanu zanieczyszczenia oleju.
Warto również kontrolować, czy w układzie hydraulicznym nie zaczynają pojawiać się wycieki, uszkodzenia i ślady zużycia komponentów.
System Monitorowania: Czujniki Ciśnienia i Temperatury

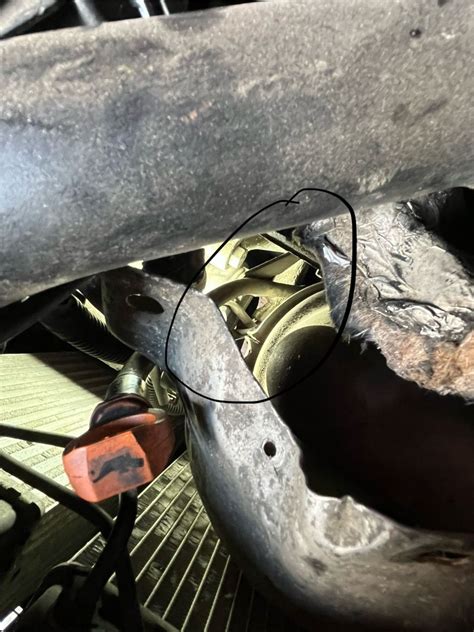

Czujniki ciśnienia oleju to fabrykat szeroko stosowany w schematach jezdnych pojazdów budowlanych. Pełnią one funkcje pomiarowe, dzięki czemu możliwa jest kontrola poziomu napełnienia zbiornika, natężenia przepływu czy też monitoring ciśnienia w instalacjach mechanicznych. Jest to proste w swojej budowie urządzenie, które pełni niezwykle istotną funkcję, monitorując ciśnienie oleju.
W wypadku niskiego ciśnienia oleju w układzie smarowania silnika, zapali się odpowiednia kontrolka, a czasami wystąpi również sygnał dźwiękowy. Ważne jest, aby czujnik ciśnienia oleju dobierać analogicznie do typu silnika. W sytuacji, gdy prawdopodobny jest przeciek w czujniku ciśnienia oleju, kontrolka często zapala się przy niskich obrotach, a gaśnie przy wysokich. Postój pojazdu mechanicznego nie powinien wpływać na przeciek czujnika oleju.
Przetworniki temperaturowe przesyłają zaś informację o temperaturze w danym systemie, zamieniając dane w wartość zrozumiałą dla systemu komputerowego.
Diagnozowanie i Rozwiązywanie Problemów z Hydrauliką w JCB 4CX
Problem 1: Wyrzut Oleju z Bagnetu i Osłabienie Hydrauliki
Użytkownicy koparko-ładowarek JCB 4CX zgłaszają czasem problem polegający na tym, że hydraulika działa bardzo słabo, a z rurki od bagnetu pomiaru oleju w skrzyni wyrzuca olej. W jednym z przypadków olej miał normalną konsystencję, a obserwacja wystąpiła podczas normalnej pracy koparki - maszyna nagle osłabła i wyrzuciła olej. Filtry zostały wymienione i sprawdzony napęd pompy.
Prawdopodobną przyczyną takiego stanu rzeczy może być uszkodzenie simmeringu na wałku pompy. W takiej sytuacji cała hydraulika może działać tylko na drugiej sekcji, a olej wędruje przez uszkodzony simmering do zmiennika, co powoduje wyrzut z rurki bagnetu. Weryfikację tej usterki można przeprowadzić poprzez wyjęcie pompy. Należy również pamiętać, że gdyby uszkodzony był simmering, z oleju często zrobiłoby się "mleko" - byłby biały i bardzo spieniony z dużą ilością powietrza.
JCB 4CX wylądowały w serwisie z podejrzeniem uszkodzonych uszczelniaczy, co potwierdza częstotliwość tego typu problemów.
Jak sprawdzić ciśnienie pompy hydraulicznej JCB 3CX. #jcbvideo #jcbviralvideo #jcbbackhoeloader
Problem 2: Instalacja Linii Młota Hydraulicznego
Posiadanie koparko-ładowarki JCB 4CX wyposażonej w linię do młota hydraulicznego otwiera nowe możliwości. Kluczowe jest jednak zrozumienie jej budowy i sposobu działania.
Sprawdzanie Kompletności i Przyczyny Braku Reakcji
Początkowe pytanie dotyczy kompletności linii młota w koparko-ładowarce JCB 4CX z joystickami. Czy obecność przycisku w kabinie i węży na ramieniu oznacza w pełni sprawną instalację? W praktyce, po przełączeniu włącznika w kabinie i naciśnięciu przycisków na joystickach, nie zawsze obserwuje się żadnych zmian w pracy hydrauliki maszyny, takich jak przyduszenie czy zmiana dźwięku pracy. Brak reakcji może sugerować, że instalacja nie jest w pełni funkcjonalna lub wymaga dodatkowych elementów.
Jedną z potencjalnych przyczyn braku reakcji jest brak dodatkowych zaworów odcinających, które mogą być integralną częścią niektórych wersji instalacji. W przypadku maszyn wyposażonych w joysticki, systemy mogą się różnić. Warto poszukać na ramie maszyny, pod rozdzielaczem, sporej kostki z cewką, która jest połączona z rozdzielaczem i przewodem powrotu oleju do zbiornika. Taki element często świadczy o obecności rozbudowanej linii hydraulicznej.
Generalna zasada jest taka, że jeśli istnieją przewody doprowadzające do linii młota oraz przycisk na desce rozdzielczej, istnieje duże prawdopodobieństwo, że sama linia jest sprawna. Jednakże, jak pokazuje doświadczenie, konfiguracja instalacji może wpływać na kompatybilność i funkcjonalność. W starszych modelach, testowanie linii poprzez podłączenie młota i krótkie prace na placu było skutecznym sposobem na weryfikację jej działania.
Różnice w Instalacjach: Teleskop a Powrót na Rozdzielaczu
Instalacja hydrauliczna zasilana z teleskopu posiada znaczącą zaletę w postaci zaworów regulujących przepływ. Umożliwiają one precyzyjne dopasowanie parametrów przepływu oleju, co pozwala na podłączenie praktycznie każdego typu młota hydraulicznego. Dzięki temu można osiągnąć optymalną wydajność i uniknąć potencjalnych uszkodzeń narzędzia lub maszyny.
W przeciwieństwie do starszych systemów, nowsze instalacje często czerpią zasilanie z powrotu na rozdzielaczu. Takie rozwiązanie charakteryzuje się brakiem możliwości regulacji przepływu, co oznacza, że narzędzie albo działa poprawnie, albo wcale. Ogranicza to elastyczność w doborze osprzętu i może być problematyczne w przypadku chęci zastosowania młota o innych parametrach niż standardowo przewidziane.
Dla użytkowników, którzy chcą zainstalować linię pod młotek hydrauliczny w modelu JCB 4CX z 2004 roku, kluczowe jest zrozumienie specyfiki tej maszyny.
Problem 3: Nieregularne Wolne Ruchy Ramion i Jęczenie
Opis Problemów i Początkowe Diagnozy
Wielu użytkowników JCB 4CX doświadcza problemu wolnych ruchów na tylnym ramieniu, który występuje nieregularnie - maszyna czasem pracuje normalnie, a czasem zwalnia. Podobnie na przednim ramieniu: maszyna ładnie dźwiga bez problemu i dość szybko, ale "coś ją stuknie" i zaraz wolno nie reaguje nawet na gaz. Dodatkowo, słychać ciche, dziwne jęczenie przy skręcaniu kołami.
W jednym z przypadków maszyna nie posiadała żadnego zaworu na przednim rozdzielaczu, tylko na tylnym znajdował się zawór głównego ciśnienia i zawór od sterowania. Sterowanie trzymało równe 30 bar. Nowa pompa zębata dwu sekcyjna była zamontowana. Pomiar ciśnienia na przednim rozdzielaczu (gdzie znajduje się złącze do pomiaru ciśnienia z jednej sekcji pompy, która zasila tylny i przedni rozdzielacz) podczas trzymania na zblokowanej funkcji wykazywał szybki wzrost do 180-200 bar, a potem wraz z dodawaniem gazu bardzo powoli wzrastał do 260 bar. Podobnie wyglądało to na tylnym rozdzielaczu.
Rozbierano zawór priorytetowy, w którym tłoczek był lekko porysowany, ale nie zacinał się. Na ramie po prawej stronie znajduje się spora "kostka" (wymiarów 15x15) z cewką, prawdopodobnie załączającą "żółwia". Do tej kostki dochodził przewód hydrauliczny od zaworu priorytetowego, od przedniego rozdzielacza, od przelewu oraz mały, cienki przewód od góry. Po wymontowaniu i rozebraniu tej kostki, w środku wszystko wydawało się być w porządku. Sprawdzono również filtr na zasysaniu pompy - był w porządku.
Potencjalne Rozwiązania i Ich Skuteczność
W przypadku maszyn z dwoma joystickami (np. JCB 4CX z 2010 roku AEC), na przednim rozdzielaczu na górze znajdują się dwa zawory. Ten od strony koła (prawy) odpowiada za przepływ oleju i szybkość ruchu ramion. Na nim często zrywa się oring, który jest trudny do dopasowania (za duży może zostać obcięty). Drugi zawór jest od głównego ciśnienia i z nim nie należy kombinować, ale trzeba go wykręcić, aby dostać się do tego od strony koła, chyba że ma się "sprytne paluszki".
Kolejnym rozwiązaniem, które okazało się skuteczne dla maszyn z trzema joystickami, było zaślepienie obu przewodów: powrotu i tego cienkiego z góry, dochodzących do wspomnianej wcześniej "kostki" na ramie. Po tej modyfikacji maszyna zaczęła pracować "jak z innej bajki", osiągając ładną i szybką pracę nawet na wolnych obrotach (1000 obr/min). Użytkownicy potwierdzają, że można tak pracować na zaślepionych przewodach, nawet przez długi czas (kilka lat), bez negatywnych konsekwencji dla maszyny.
Zawór, do którego dochodzą te przewody, to zawór zrzutowy nadmiaru oleju i zarazem zawór "żółwia". Zaślepienie przewodów może jednak powodować "zaduszanie" silnika, np. przy wykonywaniu funkcji obracania (prawo/lewo) i dochodzeniu funkcji do końca. W takim przypadku, aby zniwelować ten efekt, pomogło poluzowanie zaworu przelewowego. Prawdopodobnie, gdy była stara pompa, ktoś podciągał przelew, aby poprawić szybkość ruchów. Przy nowej pompie i prawidłowej regulacji zaworu przelewowego, maszyna pracuje optymalnie, bez duszenia silnika na krańcowych funkcjach.
