Układ Hydrauliczny JCB 4CX: Innowacje i Wydajność

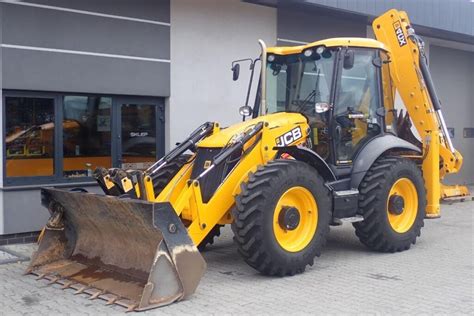

Koparko-ładowarka JCB 4CX to uniwersalna maszyna budowlana, która od lat jest flagowym modelem w gamie brytyjskiego producenta, pozycjonowana jako potężniejszy i bardziej wydajny wariant w stosunku do modelu 3CX. Zaprojektowana z myślą o najcięższych zadaniach i pracy w trudnym terenie, JCB 4CX wyróżnia się zaawansowanym układem hydraulicznym, który zapewnia jej wszechstronność i niezawodność w wielu obszarach, w tym w budownictwie, rolnictwie czy górnictwie.

Serce Maszyny: Zaawansowany Układ Hydrauliczny

JCB 4CX wyposażona jest w zaawansowany układ hydrauliczny, precyzyjne sterowanie oraz systemy bezpieczeństwa, które wspólnie zapewniają użytkownikowi komfort i bezpieczeństwo pracy. Innowacje techniczne zastosowane w JCB 4CX sprawiają, że jest to sprzęt niezawodny i efektywny.

Hydraulikę koparki zasila pompa wielotłoczkowa, zapewniająca przepływ maksymalny w obwodzie 165 l/min przy ciśnieniu roboczym 251 barów. Takie rozwiązanie pozwala na utrzymanie niższych prędkości obrotowych silnika bez negatywnego wpływu na wydajność jego pracy. System hydrauliczny działa wydajnie podczas podnoszenia i wykopów, co jest kluczowe dla efektywności prac ziemnych.

W ramach układu hydraulicznego dostępne są również funkcje optymalizujące pracę i zużycie paliwa:

• Funkcja ECO Dig gwarantuje oszczędność paliwa w trakcie kopania do 15%, mniejsze zużycie komponentów, a do tego zmniejszenie emisji spalin i generowanego hałasu.
• W ramach systemu ECO Load dostępna jest możliwość odłączania napędu hydraulicznego układu napędowego i skierowanie całej mocy do układu roboczego, co także zwiększa wydajność pracy.
• Bardzo przydatna jest również funkcja Return to Dig (RTD) dla automatycznego ustawienia łyżki w pozycji kopania.

Moc i Napęd: Współpraca z Silnikiem EcoMAX

JCB 4CX zawsze był wyposażany w mocniejsze jednostki napędowe. Pod symbolem JCB 4CX kryje się jeden z najpopularniejszych modeli koparki na świecie. Jednostką napędzającą prezentowaną koparko-ładowarkę jest turbodoładowany silnik JCB 448 o pojemności 4,8 l i mocy 109 KM oraz z maksymalnym momentem obrotowym 516 Nm uzyskiwanym przy 1450 obr./min.

W tym modelu koparko-ładowarki zastosowano silnik JCB EcoMAX, który nie wymaga systemu oczyszczania gazów spalinowych ani wysokiej klasy olejów odpornych na wysoką temperaturę. Nie jest konieczne także używanie AdBlue, co znacznie obniża koszty eksploatacji. Silnik EcoMAX osiąga wysokie parametry mocy i momentu obrotowego już od 1200 obr./min, a co za tym idzie, zużywa mniej paliwa do współpracy układu hydraulicznego i napędowego.

Za sprawne przenoszenie napędu odpowiada sześciobiegowa skrzynia biegów typu Autoshift, z 6 biegami w przód i 4 w tył. Wybór kierunku jazdy odbywa się za pomocą elektrycznego przełącznika w kolumnie kierownicy. Skrzynia biegów, dzięki funkcji ECO Road z funkcją TorqueLock montowaną standardowo w modelach Powershift, obniża zużycie paliwa nawet o 25% i skraca czas przejazdu drogowego do 10%. Maksymalna prędkość jazdy wynosi 42 km/h.

Układ jezdny koparko-ładowarki jest wytrzymały i umożliwia stabilną pracę. Mosty wyposażone zostały w zwolnice z przekładnią planetarną z proporcjonalnym rozdziałem momentu obrotowego, a kąt przechyłu osi przedniej to 16°. Dodatkowo, system LSD (Limited Slip Differential) ograniczający poślizg układu różnicowego i kół zapobiega nadmiernemu zużyciu opon, zwiększając możliwości trakcyjne w trudnych warunkach terenowych.

Sterowanie i Manewrowość: Hydrauliczne Wspomaganie

JCB 4CX oferuje różnorodne tryby sterowania. Układ kierowniczy wspomagany hydraulicznie (hydrostatycznie) daje również możliwość awaryjnego sterowania maszyną. Dostępne są 3 tryby skrętu kół, co pomogło przy zadaniach wymagających precyzji, zwłaszcza podczas poruszania się na ciasnych terenach.

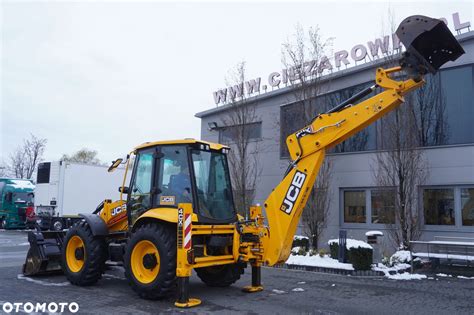

Cechą wyróżniającą model 4CX są cztery równe, duże koła. Dzięki nim możliwe jest korzystanie z trybu "psi chód" (Crab steer), w którym obie osie skręcają w tym samym kierunku, co pozwala na precyzyjne manewrowanie maszyną na boki, np. w miejscach o ograniczonej przestrzeni. Zewnętrzna średnica zawracania bez hamowania wynosi 9,1 m.

Wspomaganie hamulców oraz system Powerslide umożliwiają szybko i bezpiecznie zmienić położenie koparki. System SmoothRide JCB minimalizuje przechyły w czasie jazdy. Użytkownicy potwierdzają, że hydraulika działa dobrze, a system Powerslide naprawdę ułatwia zmiany pozycji bez problemów.

Osprzęt Dodatkowy: Rozszerzone Możliwości Dzięki Hydraulice

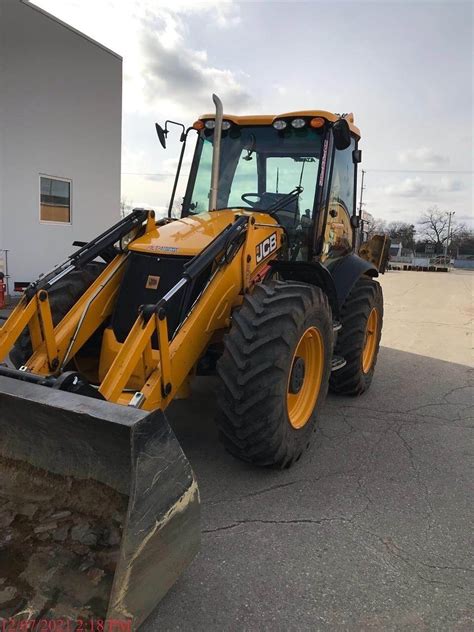

Cechą wyróżniającą JCB 4CX jest możliwość wyposażenia go w dodatkowe osprzęt, takie jak młot hydrauliczny czy chwytak do gruzu, co sprawia, że maszyna ta może być wykorzystywana do różnorodnych zadań na placu budowy. To podkreśla wszechstronność sprzętu, która umożliwia efektywne przenoszenie materiałów i wykonywanie specjalistycznych prac.

Komfort Operatora i Diagnostyka Układów

Kabina operatora jest zgodna ze standardami ROPS/FOPS. Posiada większe lusterka zewnętrzne, uchylne szyby boczne, wycieraczki na tylnej i przedniej szybie, a także 4 lampy ostrzegawcze LED, umieszczone na dachu maszyny. We wnętrzu znajdziemy w pełni regulowane siedzenie wyposażone w pas bezpieczeństwa, klimatyzację, 7-calowy boczny wyświetlacz, nowy przedni wyświetlacz, fabryczne radio z BlueTooth, zamykany na klucz schowek oraz immobiliser.

Jasna, przejrzysta i czytelna deska rozdzielcza oraz ergonomiczne, montowane w siedzeniu elementy sterujące ułatwiają pracę operatora. Kabina jest wygodna, wszystko jest przemyślane do najmniejszego szczegółu, a jej projekt skoncentrowany na komforcie sprawia, że długie zmiany są mniej męczące.

Maszyny JCB są wyposażone również w firmowy system telematyki LiveLink, który pozwala na pełniejsze wykorzystywanie ich możliwości poprzez bieżący monitoring poziomu spalania i czasu pracy w różnych trybach oraz prowadzenie stałej diagnostyki. System CANBUS informuje o niezbędnych przeglądach, a monitor w kabinie informuje operatora o wszelkich procesach zachodzących w koparce, w tym o stanie układu hydraulicznego.

Konserwacja i Części Zamienne Układu Hydraulicznego

Długoterminowe korzystanie z koparek JCB jest możliwe jedynie przy odpowiedniej opiece serwisowej oraz przestrzeganiu zaleceń producenta dotyczących eksploatacji i konserwacji maszyn.

Regularna kontrola stanu układu hydraulicznego jest kluczowa. Należy regularnie kontrolować stan drążków kierowniczych, zwrotnic i siłowników skrętnych na obu osiach, ponieważ są to elementy układu kierowniczego wspomaganego hydraulicznie.

Dostawcy maszyn budowlanych JCB oferują pełen asortyment części do utrzymania JCB 4CX w doskonałej kondycji. W ofercie znaleźć można wysokiej jakości komponenty układu hydraulicznego, takie jak:

• elektrozawory/cewki
• hydroklapy
• korki wlewu oleju hydraulicznego
• rozdzielacze
• siłowniki/komponenty
• szybkozłącza hydrauliczne
• uszczelnienia
• węże/rury hydrauliczne
• zawory przeciążeniowe /ARV/MRV

W trosce o jak największy komfort pracy gwarantowana jest najwyższa jakość materiałów, z których zostały wykonane wszystkie części pasujące m.in. do układu hydraulicznego maszyn JCB.

Typowe Problemy i Diagnostyka Układu Hydraulicznego

W przypadku problemów z układem hydraulicznym JCB 4CX, szybka i trafna diagnostyka jest kluczowa. Częstym problemem jest słaba praca hydrauliki połączona z wyrzucaniem oleju z rurki pomiaru oleju w skrzyni biegów. Taka sytuacja miała miejsce podczas normalnej pracy koparki, kiedy nagle osłabła i wyrzuciła olej, pomimo wymiany filtrów i sprawdzenia napędu pompy.

Prawdopodobną przyczyną takiego stanu rzeczy może być uszkodzony simmering na wałku pompy. Olej może wówczas wędrować przez uszkodzony uszczelniacz do zmiennika, stąd wyrzut z rurki bagnetu. W takim przypadku cała hydraulika może działać tylko na drugiej sekcji. Można to sprawdzić, wyjmując pompę.

Warto zwrócić uwagę na konsystencję oleju. Gdyby uszkodzeniu uległ simmering, olej mógłby stać się mleczny, biały i bardzo spieniony, z dużą ilością powietrza. Wskazuje to na poważne zanieczyszczenie. W przypadku opisanego problemu, maszyna trafiła do serwisu z podejrzeniem uszkodzonych uszczelniaczy.
