Ładowarki teleskopowe JCB 532-120 to maszyny cenione za swoją wszechstronność i wydajność, jednak, podobnie jak każdy złożony sprzęt, mogą być narażone na różnego rodzaju usterki. Poniższa analiza skupia się na najczęściej zgłaszanych problemach dotyczących układu kierowania, skrzyni biegów oraz wysuwu teleskopu, przedstawiając możliwe przyczyny i sposoby ich rozwiązywania.
Problemy z układem kierowania i czujnikami
Niesprawność przełączania trybów kierowania
Jednym z powracających problemów w maszynach JCB, takich jak JCB 527-58 Agri, jest brak możliwości zmiany trybów kierowania, np. ze skrętu "circle" na kierowanie tylko przednimi kołami. Użytkownik zgłosił, że skręt został na pozycji "circle", a przełącznik jest sprawny. Kontrolka kierowania przednimi kołami świeci się bez względu na położenie przełącznika, a zwrotnice tylnych kół nie są zablokowane.
Diagnostyka i identyfikacja uszkodzonych czujników
W przypadku problemów z układem kierowania, często podejrzewa się czujniki położenia kół. W starszych typach maszyn JCB stosowano czujniki 3-przewodowe z kontrolką, co ułatwiało diagnostykę. Nowsze modele, takie jak JCB 532-120, posiadają czujniki 6-przewodowe, co komplikuje ich sprawdzenie bez schematu.
Początkowo, bez schematu, sugerowano pomiary porównawcze we wtyczkach czujników i wiązek. Po dokonaniu takich pomiarów, obydwa czujniki miały takie same parametry. Jednak po zamianie czujników miejscami (tył/przód), funkcja kierowania została przełączona, co wskazało na uszkodzenie jednego z nich. Okazało się, że uszkodzony był tylny czujnik, co uniemożliwiało zmianę na kierowanie tylko przednimi kołami. Należy pamiętać, że aby zmienić tryb kierowania, koła muszą być ustawione na wprost, a czujniki (dwa zbliżeniowe) muszą to sygnalizować poprzez obecność elementu metalowego. Nowy, oryginalny czujnik (koszt około 530 zł) rozwiązał problem.
Inne przyczyny problemów z kierowaniem
W innym przypadku, użytkownik znalazł uszkodzoną obudowę gniazda czujnika położenia tylnej osi (brak konektorów). Piny były powkładane pojedynczo i nie wiadomo było, czy prawidłowo. Czujniki trzyprzewodowe, sprawdzone "na stole", działały. Po naprawie złącza i ponownym zamontowaniu i ustawieniu czujników, wszystkie koła stały się kierowalne, a przełącznik działał poprawnie - wszystkie trzy kontrolki odpowiednio się zaświecały. Niemniej jednak, kierowanie nadal odbywało się tylko w trybie jazdy w koło (circle), a tryby kierowania tylko przodem lub "krab" nie działały. Sugerowano, że problemem mogą być pomylone połączenia kabli na bloku zaworów kierowania.
JCB 3CX, 4CX Obsługa Techniczna O.T.C koparko-ładowarka.
Usterki skrzyni biegów w JCB 532-120
Skrzynia biegów jest jednym z kluczowych podzespołów w ładowarkach teleskopowych JCB. Niestety, skrzynie biegów JCB mogą być narażone na różne usterki i awarie, które prowadzą do poważnych problemów i kosztownych napraw. Firma Inter-Serwis od 10 lat profesjonalnie zajmuje się naprawą i regeneracją skrzyń biegów JCB, oferując kompleksową diagnozę i naprawę.
Najczęstsze problemy ze skrzyniami biegów
- Zużycie i uszkodzenie synchronizatorów: Są one odpowiedzialne za płynne przejście między biegami. Przy częstym używaniu maszyny synchronizatory mogą ulegać zużyciu, co prowadzi do trudności w przełączaniu biegów i skokowych ruchów w trakcie jazdy.
- Awaria układu hydrostatycznego: Odpowiada za przekazywanie momentu obrotowego na koła. W przypadku awarii mogą wystąpić problemy z ruchem maszyny, spadek wydajności, wibracje i hałasy. Przyczyną może być brak odpowiedniego czyszczenia i konserwacji, co prowadzi do zanieczyszczenia oleju hydraulicznego, zużycia pomp i uszkodzenia innych elementów.
- Uszkodzenia mechaniczne: Częste w automatycznych skrzyniach biegów JCB, powstające podczas jazdy.
- Uszkodzenie elementów gumowych (uszczelnień): Powoduje wyciek oleju, spadek ciśnienia w układzie i w konsekwencji spalanie tarcz ciernych.
- Brak wstecznego biegu, brak wysokich biegów, szarpanie, rozłączanie napędu lub widoczny wyciek oleju: Częste objawy problemów z automatyczną skrzynią biegów.
- Wady konstrukcyjne, stary lub źle dobrany olej, jego brak oraz duży przebieg: Mogą przyczyniać się do konieczności naprawy skrzyni biegów.
Problemy z prędkością i wydajnością skrzyni biegów
Użytkownicy ładowarek JCB 532-120 często zgłaszają problemy z niską prędkością maksymalną i spadkiem wydajności, szczególnie na wzniesieniach lub po rozgrzaniu maszyny. Na przykład, na zimnym silniku maszyna osiąga tylko 70% obrotów na 3. biegu, a 4. bieg jest niedostępny. Po rozgrzaniu osiąga prędkość około 18-20 km/h na 4. biegu, a na wzniesieniu zwalnia do 17 km/h. Inny użytkownik zgłosił wahania prędkości (do 25 km/h) oraz nerwowe ruszanie i szarpanie na biegach 1-3 nawet na wolnych obrotach.
W przypadku spadku mocy i prędkości ważne jest, aby rozważyć, czy problem nie tkwi w mocy silnika. Jeśli obroty silnika spadają podczas jazdy pod górkę lub maszyna znacznie zwalnia podczas wysuwania teleskopu na 2. biegu, może to wskazywać na problem z silnikiem.

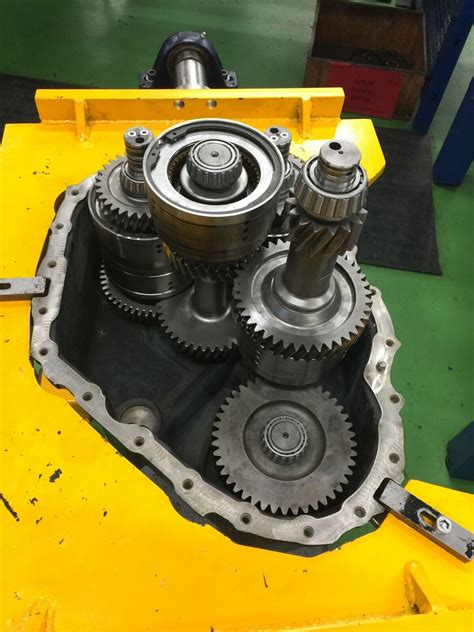

Kompleksowa naprawa skrzyni biegów
Kompleksowa naprawa skrzyni biegów w ładowarce teleskopowej JCB wymaga szczegółowej wiedzy technicznej, doświadczenia oraz odpowiedniego wyposażenia. Proces ten obejmuje:
- Dokładna diagnostyka: Identyfikacja problemu.
- Demontaż skrzyni biegów: Skomplikowany proces wymagający odpowiednich narzędzi.
- Kontrola komponentów: Sprawdzenie zębatek, łożysk, synchronizatorów, uszczelek pod kątem zużycia i uszkodzeń.
- Wymiana uszkodzonych części: Na nowe, oryginalne lub wysokiej jakości zamienniki.
- Ponowny montaż: Precyzyjna regulacja i ustawienie elementów.
- Testy i kontrola jakości: Sprawdzenie prawidłowego działania skrzyni biegów po zamontowaniu w ładowarce.
Korzyści z naprawy skrzyni biegów
Naprawa skrzyni biegów przynosi szereg korzyści, kluczowych dla wydajności i ekonomiczności eksploatacji maszyny:
- Przywrócenie pierwotnej wydajności maszyny.
- Zapobieganie dalszym, bardziej kosztownym uszkodzeniom.
- Zapewnienie bezpiecznych warunków pracy.
- Oszczędność kosztów w porównaniu z wymianą całej skrzyni biegów lub zakupem nowej maszyny.
- Bardziej efektywne zużycie paliwa.
Problemy z wysuwem teleskopu
Kolejnym obszarem, w którym mogą pojawić się usterki w ładowarkach JCB 532-120, jest system wysuwu teleskopu. Użytkownik zgłosił problem, gdzie górny siłownik teleskopu po wysunięciu nie chowa się równo z wewnętrznym - wewnętrzny się wsuwa, a górny zatrzymuje się w pewnym momencie, wymagając zwolnienia obrotów i czekania, aż powoli się schowa. Podobny problem dotyczył środkowego teleskopu, który nie chował się do końca (około 40 cm).
Możliwe przyczyny problemów z teleskopem
Rozważane były różne przyczyny:
- Zapowietrzenie układu hydraulicznego: Choć układy hydrauliczne często odpowietrzają się same, nie można tego wykluczyć.
- Uszkodzenie zamka na siłowniku (hydrauliczne zamki w kostce): Te zawory mogą blokować opadanie. Można spróbować pominąć te zawory, aby sprawdzić, czy to one są przyczyną.
- Zaworki w tłoku (makeup valves): Wewnątrz siłowników znajdują się zaworki na tłoku, które mogą wymagać wymiany. Ich uszkodzenie wymaga "rozbebeszenia" siłownika.
- Uszkodzenie ślizgów lub innych elementów wewnętrznych: W środku teleskopu coś mogło się urwać lub blokować.
- Wyciek wewnętrzny w siłowniku: Jeśli nie ma wycieku na zewnątrz, ale teleskop nie opada, może to wskazywać na wewnętrzny wyciek, np. z węża przy głównym siłowniku.
Zaleca się wezwanie serwisu specjalizującego się w maszynach JCB, ponieważ posiadają oni odpowiednią wiedzę i narzędzia do diagnozy i naprawy skomplikowanych układów hydraulicznych.
