Współczesne maszyny budowlane, takie jak minikoparki JCB 8060, w dużym stopniu polegają na precyzyjnym sterowaniu hydraulicznym. Kluczową rolę w tym systemie odgrywają joysticki i związane z nimi zawory. Niniejszy artykuł skupia się na problemach ze sterowaniem ramieniem w minikoparce JCB 8060, szczególnie w kontekście działania elektrozaworów i ich wpływu na precyzję ruchów.
Ewolucja Sterowania Hydraulicznego: Od Bezpośredniego do Elektrohydraulicznego
Przejście od bezpośredniego hydrozaworu do elektrohydrozaworu to krok w kierunku zwiększenia precyzji i komfortu obsługi maszyny. W joysticku hydraulicznym operator ma bezpośredni wpływ na proporcjonalne sterowanie, co pozwala na płynne i niecałkowite otwieranie i zamykanie zaworów. Oczekuje się, że podobną funkcjonalność zachowa się w sterowaniu elektrycznym/elektronicznym.
Jeśli zastosowany zostanie joystick rozpoznający jedynie stany "włączony" - "wyłączony", przełoży się to na działanie cewek w trybie "zamknięta" - "otwarta", co oznacza brak płynności i kontroli. Do płynnego sterowania niezbędne są:
- Odpowiedni joystick z potencjometrami lub innymi czujnikami rozpoznającymi położenie dźwigni.
- Odpowiednie moduły sterujące.
- W najprostszej wersji, układy sterujące cewkami w PWM (Pulse Width Modulation).
- Odpowiednie cewki i zawory proporcjonalne.
Brak tych elementów może znacznie pogorszyć sprawę, prowadząc do szarpanych i nieprecyzyjnych ruchów ramienia.
Problemy z Reakcją Ramienia na Joysticki w JCB 8060
Częstym problemem zgłaszanym przez użytkowników JCB 8060 jest słaba lub całkowity brak reakcji funkcji ramienia na joysticki po krótkim czasie pracy. Zjawisko to nasila się na wolnych obrotach, natomiast na maksymalnych obrotach praca jest jeszcze możliwa. Charakterystyczne jest, że problem ustępuje, gdy zostanie uruchomiona inna funkcja, taka jak obrót, gąsienice lub pług.
Warto zauważyć, że pompa hydrauliczna często nie jest przyczyną problemu, zwłaszcza jeśli była niedawno wymieniana i inne funkcje (jazda) działają mocno i równo nawet na wolnych obrotach. Również siła ramienia, gdy jeszcze działa, jest wystarczająca, a problem dotyczy głównie jego spowalniania lub braku reakcji. Łączenie dwóch funkcji z joysticków również nie pomaga w momencie, gdy ramię nie działa.
Diagnozowanie Problemu: Elementy do Sprawdzenia
1. Kostka Serwa
W pierwszej kolejności należy dokładnie sprawdzić kostkę serwa. Mimo że jej rozłożenie może nie od razu ujawnić widocznych uszkodzeń, warto dokładnie przyjrzeć się każdemu elementowi.
2. Zawory Głównego Rozdzielacza
Należy wyjąć oba zawory z głównego rozdzielacza od dołu. W jednym z zaworów może być pęknięty gumowy oring, jednak jego wymiana nie zawsze rozwiązuje problem, co sugeruje, że przyczyna może leżeć głębiej.
3. Zawory z Dwiema Cewkami i Kulki Pod Imbusami

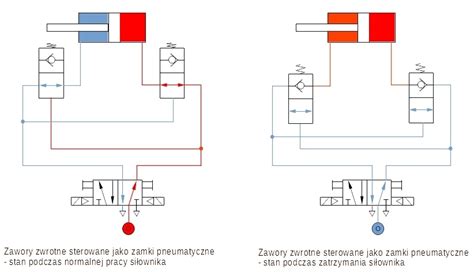

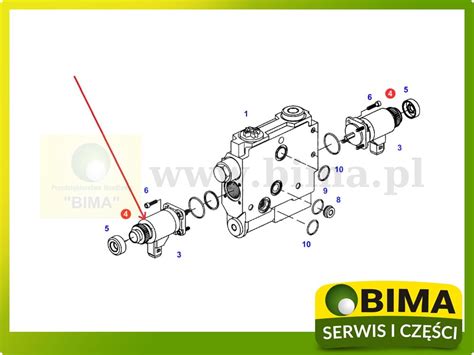

Kluczowym elementem do sprawdzenia są zawory na tzw. "kości" z dwoma cewkami, do których dochodzą trzy przewody od każdej pompy hydraulicznej. Procedura diagnostyczna obejmuje:
- Odkręcenie przewodów przy kości.
- Odkręcenie nypli.
- Pod nyplami znajduje się imbus, a pod nim kulka.
Niezwykle ważne jest wypolerowanie powierzchni imbusa i kości tak, aby kulka mogła swobodnie pracować w górę i w dół, bez możliwości zacinania się. Zablokowanie się kulki w tym miejscu jest często przyczyną braku reakcji lub nieprawidłowego działania danej funkcji, a także jej zadziałania przy użyciu innej funkcji.
Dodatkowe Wskazówki Diagnostyczne
- Jeśli siła ramienia wraca po wymuszeniu ciśnienia np. obrotem lub lemieszem, a maszyna bez problemu podnosi się na wolnych obrotach jednym siłownikiem, problem może nadal wskazywać na nieprawidłowości w sterowaniu proporcjonalnym lub wspomnianych zaworach.
- Należy wykluczyć inne przyczyny, takie jak zanieczyszczenie układu hydraulicznego lub uszkodzenia przewodów, chociaż wymienione objawy wskazują głównie na problemy z zaworami proporcjonalnymi lub ich sterowaniem.
