Działanie czujnika temperatury oleju w maszynach JCB: lokalizacja, diagnostyka i rozwiązywanie problemów

Użytkownicy maszyn budowlanych, w szczególności koparko-ładowarek, często napotykają na problemy związane z nieprawidłowym działaniem wskaźników temperatury oleju. Artykuł ten ma na celu szczegółowe omówienie działania czujnika temperatury oleju, jego lokalizacji w maszynach JCB, metod diagnostyki oraz potencjalnych przyczyn awarii, które mogą prowadzić do spadku mocy maszyny.

Lokalizacja i identyfikacja czujnika temperatury oleju

W przypadku maszyn takich jak JCB M312 z 2001 roku, lokalizacja czujnika temperatury oleju hydraulicznego może stanowić wyzwanie. Często kontrolka informująca o wysokiej temperaturze oleju nie świeci, co może sugerować awarię czujnika lub innego elementu układu. Warto zaznaczyć, że czujnik umieszczony na zbiorniku oleju nie zawsze służy wyłącznie do określenia stopnia zabrudzenia filtra.

W instrukcjach obsługi maszyn JCB, kontrolka oznaczona symbolem kropli oleju w kole na tle termometru, zazwyczaj informuje o wysokiej temperaturze oleju przekładniowego. W niektórych modelach, jak JCB 3CX z 2006 roku, układ może być bardziej złożony i posiadać więcej niż jeden czujnik.

Jedno z rozwiązań problemu z temperaturą oleju wskazuje na lokalizację czujnika na aluminiowej rurze pełniącej funkcję chłodnicy oleju. W przypadku problemów, takich jak zapalająca się kontrolka temperatury oleju przekładniowego, warto sprawdzić właśnie ten element.

Objawy awarii i diagnostyka czujnika temperatury oleju

Typowe objawy wskazujące na problem z czujnikiem temperatury oleju mogą obejmować:

• Niezapalającą się kontrolkę wysokiej temperatury oleju, nawet przy realnym przegrzewaniu się maszyny.
• Spadek mocy i "mulenie" maszyny, co może być pośrednio związane z przegrzewaniem się układu hydraulicznego.
• Niewłaściwe wskazania na wskaźniku temperatury silnika lub oleju.
• Działanie buzzera (brzęczyka) w skrzynce bezpiecznikowej, który może być powiązany z systemem ostrzegania o temperaturze.

Aby przeprowadzić diagnostykę, można zastosować następujące metody:

• Pomiar fizyczny temperatury: Użycie termometru lub pirometru do zmierzenia temperatury oleju w kluczowych punktach układu podczas pracy maszyny.
• Testowanie czujnika poprzez odpięcie wtyczki: Po odpięciu wtyczki od czujnika należy obserwować reakcję wskaźników i kontrolek.

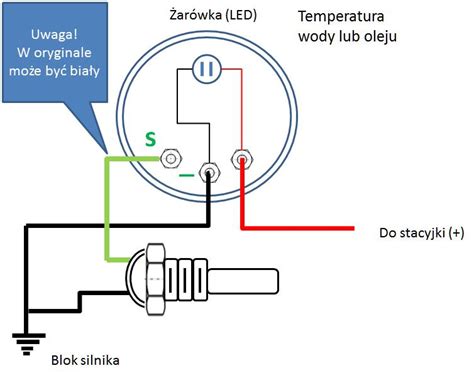

• Testowanie czujnika poprzez zwarcie przewodów: Kolejno zwierając ze sobą przewody czujników, można zaobserwować, czy wskaźnik temperatury reaguje. W przypadku niektórych maszyn, zwarcie kabli przy czujniku może spowodować wskazanie maksymalnej temperatury.
• Sprawdzenie rezystancji czujnika: Za pomocą miernika można sprawdzić opór między pinami czujnika a obudową. Brak oporu może świadczyć o uszkodzeniu czujnika.

Różnice między czujnikami

Warto zwrócić uwagę na fakt, że istnieją różne typy czujników, które mogą mieć różne parametry. Na przykład, czujnik 701/37400 jest często stosowany, ale może wymagać sprawdzenia jego zgodności z danym modelem maszyny. Czujniki produkowane w Chinach mogą mieć inne parametry niż oryginalne części, z dopuszczalnym błędem rzędu +/- 50 ohm przy danej temperaturze.

W przypadku maszyn z trzema kablami przy czujniku, mogą one podawać dwa różne sygnały w zależności od temperatury lub ciśnienia, zwierając lub rozwierając określone styki.

Inne potencjalne przyczyny spadku mocy maszyny

W opisanym przypadku, problem spadku mocy maszyny nie zawsze jest bezpośrednio związany z czujnikiem temperatury oleju. Jeden z użytkowników zgłosił, że po diagnozie z serwisantem okazało się, iż problemem było obcięcie rurki doprowadzającej olej do pompy wtryskowej, która steruje dawką paliwa. Po dorobieniu nowego wężyka, maszyna odzyskała moc.

Inne potencjalne przyczyny problemów z mocą silnika i jego pracą to:

• Stan pompy wtryskowej i wtryskiwaczy: Regeneracja pompy bez kontroli wtryskiwaczy może być niewystarczająca. Zaleca się regenerację całego układu paliwowego.
• Problemy z rozrządem: Głośna praca silnika, klepanie i wyciek oleju w okolicach rozrządu mogą wskazywać na konieczność interwencji w tym obszarze.
• Zapchany filtr oleju: Choć nie zawsze jest to główna przyczyna, zapchany filtr może wpływać na przepływ oleju i ogólną wydajność układu.

Wpływ oświetlenia i połączeń elektrycznych

Warto również zwrócić uwagę na potencjalny wpływ oświetlenia na działanie wskaźników. Zastosowanie żarówek o zbyt dużej mocy (np. 5W zamiast zalecanych 2W) może prowadzić do przegrzewania i uszkodzenia wskaźników oraz innych elementów elektrycznych. Dodatkowo, luźne i utlenione połączenia elektryczne mogą powodować chwilowe lub stałe problemy z odczytami.

Poprawne połączenia ściskane i regularna kontrola instalacji elektrycznej są kluczowe dla prawidłowego działania wszystkich systemów maszyny.
